HAP 200

Betriebsanleitung

HAP 200

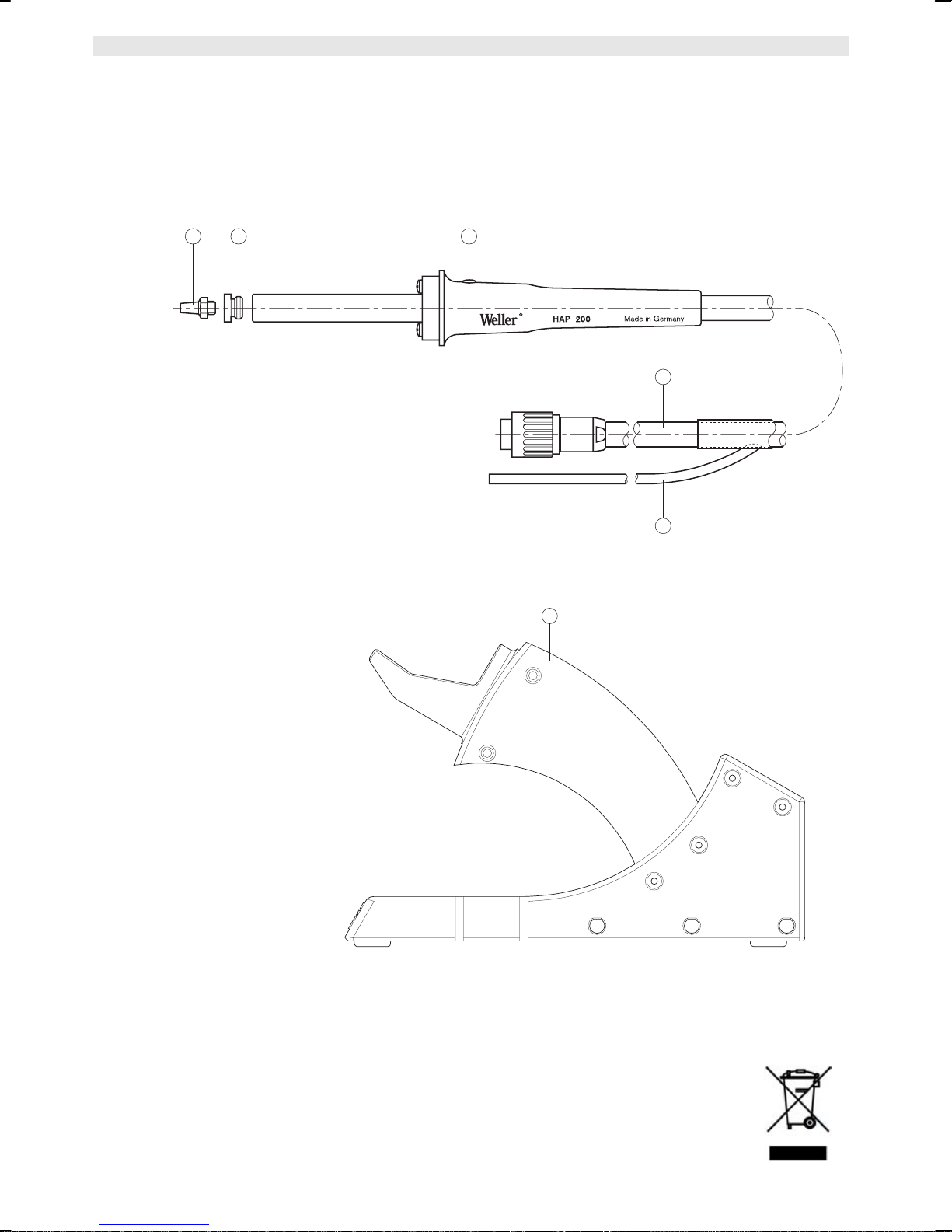

Geräteübersicht

1 Elektrisches Anschlusskabel

2 Anschluss Heißluftschlauch

3 Fingerschalter

4 Ablage

5 Düsenadapter

6 Düse

356

HAP 200 3-6

FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT

Inhalt

1Zu dieser Anleitung .................................................................... 3

2Zu Ihrer Sicherheit ..................................................................... 3

3Lieferumfang .............................................................................. 4

4Gerätebeschreibung .................................................................. 5

5Inbetriebnahme des Geräts ....................................................... 5

6Zubehör ..................................................................................... 6

7Entsorgung ................................................................................ 6

8Garantie ..................................................................................... 6

1Zu dieser Anleitung

Wir danken Ihnen für das mit dem Kauf des Weller Heißluftkolbens

HAP 200 erwiesene Vertrauen. Bei der Fertigung wurden strengste

Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie

Funktion des Gerätes sicherstellen.

Diese Anleitung enthält wichtige Informationen, um den HAP 200

sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu

warten und einfache Störungen selbst zu beseitigen.

ZLesen Sie diese Anleitung und die beiliegenden

Sicherheitshinweise vor Inbetriebnahme des HAP 200 vollständig

durch, bevor Sie mit dem HAP 200 arbeiten.

ZBewahren Sie diese Anleitung so auf, dass sie für alle Benutzer

zugänglich ist.

1.1 Berücksichtigte Richtlinien

Der Weller Heißluftkolben HAP 200 entspricht den Angaben der EG

Konformitätserklärung mit den Richtlinien 2004/108/EG und

2006/96/EG.

1.2 Zu beachtende Dokumente

−Betriebsanleitung des HAP 200

−Begleitheft Sicherheitshinweise zu dieser Anleitung

−Betriebsanleitung Ihres Steuergeräts

2Zu Ihrer Sicherheit

Der Heißluftkolben HAP 200 wurde entsprechend dem heutigen

Stand der Technik und den anerkannten sicherheitstechnischen

Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und

Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden

Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht

beachten. Geben Sie den HAP 200 an Dritte stets zusammen mit

der Betriebsanleitung weiter.

4-6 HAP 200

2.1 Das müssen Sie beachten

−Legen Sie den Heißluftkolben stets in der Originalablage ab.

−Entfernen Sie alle brennbaren Gegenstände aus der Nähe des

heißen Lötwerkzeugs.

−Schließen Sie niemals brennbare Gase an Ihre Heißluftgeräte an.

−Tragen Sie geeignete Schutzkleidung beim Betrieb des HAP 200.

−Richten Sie den Heißluftstrahl nicht auf Personen und schauen

Sie nicht in den Heißluftstrahl hinein.

−Lassen Sie den heißen HAP 200 nie unbeaufsichtigt.

−Arbeiten Sie nicht an unter Spannung stehenden Teilen.

−Sorgen Sie bei der Verwendung von inerten Gasen für

ausreichende Belüftung.

−Beachten Sie die Betriebsanleitung Ihres Steuergeräts.

2.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie den HAP 200 ausschließlich gemäß dem in der

Betriebsanleitung angegebenen Zweck zum Löten und Entlöten von

oberflächenmontierten Bauelementen unter den hier angegebenen

Bedingungen. Der bestimmungsgemäße Gebrauch des HAP 200

schließt auch ein, dass

−Sie diese Anleitung beachten,

−Sie alle weiteren Begleitunterlagen beachten,

−Sie die nationalen Unfallverhütungsvorschriften am Einsatzort

beachten.

Für andere von der Betriebsanleitung abweichende Verwendung,

sowie bei eigenmächtig vorgenommenen Veränderungen am Gerät

wird vom Hersteller keine Haftung übernommen.

3Lieferumfang

−Heißluftkolben HAP 200

−Betriebsanleitung

−Heft Sicherheitshinweise

−Ablage WDH 30

−Düse R06 Ø 3,0 mm

−Steckschlüssel für Normaldüse

−Düsenadapter M6

−Gabelschlüssel SW8

HAP 200 5-6

DE DE FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT

4Gerätebeschreibung

Der Weller Heißluftkolben HAP 200 mit integriertem

Fingerschalter (3) eignet sich zum Löten und Entlöten von

oberflächenmontierten Bauelementen. Ein breites Düsenprogramm

macht ihn universell einsetzbar. Durch den im Handgriff integrierten

Fingerschalter (3) wird der Luftdurchfluss gesteuert. Die Ionenfalle

im Kolben sorgt dafür, dass die ausströmende Heißluft frei von

statischen Ladungen ist. Schlauch und Handgriff sind antistatisch

ausgeführt. Die Temperatur der Heißluft kann über das Steuergerät

im Bereich von 50 °C – 550 °C (100 °F – 1000 °F) eingestellt

werden.

4.1 Technische Daten HAP 200

Heizleistung 200 W

Heizspannung 24 V

Max. Luftmenge 15 l/min

Temperaturbereich 50 °C bis 550 °C/100 °F bis 1000 °F

Temperaturgenauigkeit ±30

°C/±80 °F

Potentialausgleich

Der Heißluftkolben HAP 200 ist mit einer Potentialausgleichsleitung

ausgestattet, die gemäß der Betriebsanleitung des verwendeten

Steuergeräts beschaltet werden kann.

5Inbetriebnahme des Geräts

WARNUNG!

Verletzungsgefahr durch Heißluft und inerte Gase.

Beim Betrieb des Heißluftkolbens besteht Verbrennungsgefahr

durch austretende Heißluft. Vorsicht: Bei Verwendung von inerten

Gasen besteht Erstickungsgefahr.

ZLesen Sie die beiliegenden Sicherheitshinweise, die

Sicherheitshinweise in dieser Betriebsanleitung sowie die

Anleitung Ihres Steuergeräts vor in Inbetriebnahme des

HAP 200 vollständig durch. Beachten Sie die darin gegebenen

Vorsichtsmaßnahmen.

1. Den Heißluftkolben HAP 200 sorgfältig auspacken.

2. Sicherstellen, dass das Steuergerät ausgeschaltet ist.

3. Den Heißluftkolben HAP 200 in der Sicherheitsablage (4)

ablegen.

4. Den elektrischen Anschlussstecker (1) des HAP 200 in die

7-polige Anschlussbuchse des Steuergeräts einstecken und

durch kurze Rechtsdrehung verriegeln.

5. Die Schlauchleitung des HAP 200 (2) auf den „Air"-Nippel des

Steuergeräts schieben.

6-6 HAP 200

6. Steuergerät am Netzschalter einschalten und Temperatur und

Luftdurchflussmenge einstellen.

Beachten Sie hierbei die Betriebsanleitung Ihres Steuergeräts.

5.1 Arbeitshinweise

VORSICHT!

Beschädigung des Kolbenheizkörpers durch zu

langes Düsengewinde.

Die Gewindetiefe für Heißluftdüsen beträgt max. 5 mm (0,2 "). Ein

längeres Gewinde führt zur Zerstörung des Heizkörpers.

Die Verwendung von Düsen anderer Hersteller als Weller kann zu

Schäden am Heißluftkoben führen. Hierbei erlischt der

Garantieanspruch.

ZAchten Sie auf die richtige Gewindetiefe der

einzuschraubenden Düsen!

ZVerwenden Sie Weller Originalheißluftdüsen!

Mit dem HAP 200 erhalten Sie einen SW8 Steckschlüssel. Dieser

muss verwendet werden, um die Düsen zu wechseln. Ziehen Sie die

Muttern am Heizkörper mit dem mitgelieferten Maulschlüssel fest.

Hinweis Wenn Sie den mitgelieferten Düsenadapter (5) (005 87 610 28) mit

dem SW8 Steckschlüssel in den HAP 200 einschrauben, können

Sie die gleichen Düsen wie für den HAP 1 verwenden.

Ersatzheißluftkolben sind justiert und können ohne Nachjustierung

angeschlossen und verwendet werden.

Zur Überprüfung der Heißlufttemperatur wird die Verwendung einer

speziellen Messdüse (005 87 278 08) empfohlen, durch die ein

Mantelthermoelement (Ø 0,5 mm) kontaktiert werden kann.

6Zubehör

HAP 200 Heißluftdüsen (siehe Überblick Hot Air Nozzles).

7Entsorgung

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte

gemäß den Vorschriften Ihres Landes.

8Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab

Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des

Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die

Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und

unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Technische Änderungen vorbehalten!

Die aktualisierten Betriebsanleitungen finden Sie unter

www.weller-tools.com.

FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT DE

HAP 200

Operating Instructions

HAP 200

Device overview

1 Connector with cable

2 Hot air hose connection

3 Push button

4 Stand

5 Nozzle adaptor

6 Nozzle

356

HAP 200 3-7

DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT

Contents

1About these instructions ............................................................ 3

2For your safety ........................................................................... 3

3Scope of supply ......................................................................... 4

4Device description ..................................................................... 5

5Commissioning the device ......................................................... 5

6Accessories ............................................................................... 6

7Disposal ..................................................................................... 6

8Warranty .................................................................................... 6

1 About these instructions

Thank you for placing your trust in our company by purchasing the

Weller HAP 200 Hot Air Tool. This product meets or exceeds the

requirements established by Weller for superior performance,

versatility and quality.

These instructions contain important information which will help you

to start up, operate and service the HAP 200 safely and correctly, as

well as to eliminate simple faults/malfunctions yourselves.

ZPlease read these instructions carefully and the attached safety

guidelines before you put the HAP 200 into operation.

ZKeep these instructions in a place that is accessible to all users.

1.1 Directives taken into consideration

The Weller HAP 200 Hot Air Tool corresponds to the EC Declaration

of Conformity in accordance with the basic safety requirements of

Directives 2004/108/EC and 2006/96/EC.

1.2 Applicable documents

−HAP 200 operating instructions

−Accompanying booklet on safety

−Operating instructions for your control unit

2For your safety

The HAP 200 Hot Air Tool has been manufactured in accordance

with state-of-the-art technology and recognized safety rules and

regulations. There is nevertheless the risk of personal injury and

damage to property if you fail to observe the safety information set

out in the enclosed booklet accompanying these operating

instructions and the warnings given therein. Always pass on the

HAP 200 on to third parties along with these operating instructions.

The manufacturer shall not be liable for damage resulting from

misuse of the machine or unauthorized alterations

4-7 HAP 200

−State of California warning:

When used for soldering and similar applications, this product

produces chemicals known to the State of California to cause

cancer and birth defects or other reproductive harm.

2.1 Please observe the following:

−Always place the hot air tool in its original stand.

−Remove all flammable objects from the vicinity of the hot soldering

tool.

−Do not connect flammable gases to your hot air equipment.

−Always wear suitable protective clothing when using the HAP 200.

−Do not direct the hot air jet at persons or look into the hot air jet.

−Never leave the hot HAP 200 unattended.

−Do not carry out work on live parts

−When using inert gases, make sure the area is well ventilated.

−Read and observe the operating instructions of your control unit.

2.2 Intended use

Use the HAP 200 exclusively for the purpose indicated in the

operating instructions of releasing, accommodating and setting down

chip components under the conditions specified here. Intended use

of the HAP 200 also includes that

−you read and follow these instructions,

−you read and follow all additional accompanying documents,

−you observe the national accident-prevention regulations

applicable at the location where the device is used.

The manufacturer accepts no liability for damages resulting from

failure to use the device in compliance with these operating

instructions or unauthorised modifications to the device.

3Scope of supply

−Hot air tool HAP 200

−Operating instructions

−Safety booklet

−Stand WDH 30

−Nozzle R06 Ø 3.0 mm

−Socket wrench for standard nozzle

−Nozzle adaptor M6

−Open-end wrench 8 mm across flats

Andere Handbücher für HAP 200

Inhaltsverzeichnis

Sprachen:

Andere Weller Lötpistole Handbücher

Weller

Weller WDD 161V Bedienungsanleitung

Weller

Weller BP860MP Bedienungsanleitung

Weller

Weller WMRS Bedienungsanleitung

Weller

Weller WAD 101 Bedienungsanleitung

Weller

Weller WLG9400 Bedienungsanleitung

Weller

Weller WSD 130 Bedienungsanleitung

Weller

Weller WD1 Bedienungsanleitung

Weller

Weller WTBR 1000 Bedienungsanleitung

Weller

Weller WXR 3 Bedienungsanleitung

Weller

Weller WSP 80 Bedienungsanleitung

Weller

Weller D650 Bedienungsanleitung

Weller

Weller WSF 81 D5 Bedienungsanleitung

Weller

Weller 9400 Bedienungsanleitung

Weller

Weller WTSF 80 Bedienungsanleitung

Weller

Weller WT 2M Bedienungsanleitung

Weller

Weller DSXV 80 Bedienungsanleitung

Weller

Weller WTP 90 Bedienungsanleitung

Weller

Weller WSD 130 Bedienungsanleitung

Weller

Weller WSD 81i Bedienungsanleitung

Weller

Weller wsd 81 Bedienungsanleitung

Weller

Weller WLSK3023I Bedienungsanleitung

Weller

Weller WE1010NA Bedienungsanleitung

Weller

Weller WAD 101 Bedienungsanleitung

Weller

Weller WTCP 51 Bedienungsanleitung

Beliebte Lötpistole Handbücher anderer Marken

Bakon

Bakon 3200 Bedienungsanleitung

Proxxon

Proxxon Gaslotset MGS Bedienungsanleitung

jbc

jbc SFR-A Bedienungsanleitung

jbc

jbc CL8010 Bedienungsanleitung

HAKO

HAKO FX-8804 Bedienungsanleitung

SATA

SATA 02002A Bedienungsanleitung

Velleman

Velleman HRJA151 Bedienungsanleitung

Vishay Precision Group

Vishay Precision Group Micro-Measurements Mark V Montageanleitung

ersa

ersa i-CON 1V Bedienungsanleitung

Hakko Electronics

Hakko Electronics FX-100 Bedienungsanleitung

AlienTek

AlienTek T100 Bedienungsanleitung

Atten

Atten ATETOOL AT-689A Bedienungsanleitung

Surtek

Surtek 112554 Abmessungen und Installationsanleitung

Parkside

Parkside PLBS 30 A1 Bedienungsanleitung

BlackJack SolderWerks

BlackJack SolderWerks BK8000 Bedienungsanleitung

multicomp pro

multicomp pro MP740893 Bedienungsanleitung

Atten

Atten ST-2090D Bedienungsanleitung

RIDGID

RIDGID RT-100 Bedienungsanleitung
