Westfalia 80 56 55 Bedienungsanleitung
Artikelnummer des Zusatzhinweises 84 78 68
Achtung: Bitte beachten Sie die nachfolgende Zusatzinformation zu
dem Artikel Kreissägeblatt-Schärfgerät, Artikel 80 56 55!
Sehr geehrte Westfalia-Kundin,
sehr geehrter Westfalia-Kunde,
Auf Seite 6 der Bedienungsanleitung wird das Schleifen des
Zahnrückens beschrieben. Bitte beachten Sie, dass diese Funktion
mit der beigefügten Schleifscheibe nicht möglich ist. Mit der
beigefügten Schleifscheibe kann nur die Zahnbrust geschliffen
werden.
Wir bitten diesen Fehler in der Anleitung zu entschuldigen.
Für Rückfragen stehe ich Ihnen selbstverständlich unter der kostenlosen
Telefonnummer 0800 –355 0 355 gerne zur Verfügung.
mit freundlichen Grüßen
Ihr
Stefan Stahl
Westfalia Werkzeugcompany GmbH & Co. KG
Attention: Please read the following instruction carefully prior to
operate the circular saw blade sharpener, article number 80 56 55!
Dear Westfalia Customer,
On page 15 of the manual the process how to grind the back of the
tooth is described. Please note that this function is not possible
with the included grinding disc. With the included grinding disc
only the front of the tooth can be sharpened.
Please excuse the error in the manual.
Should you have further questions then please do not hesitate to contact
me on: 0844 557 5070.
Kind Regards
Steven Smith
Westfalia Werkzeugcompany GmbH & Co. KG

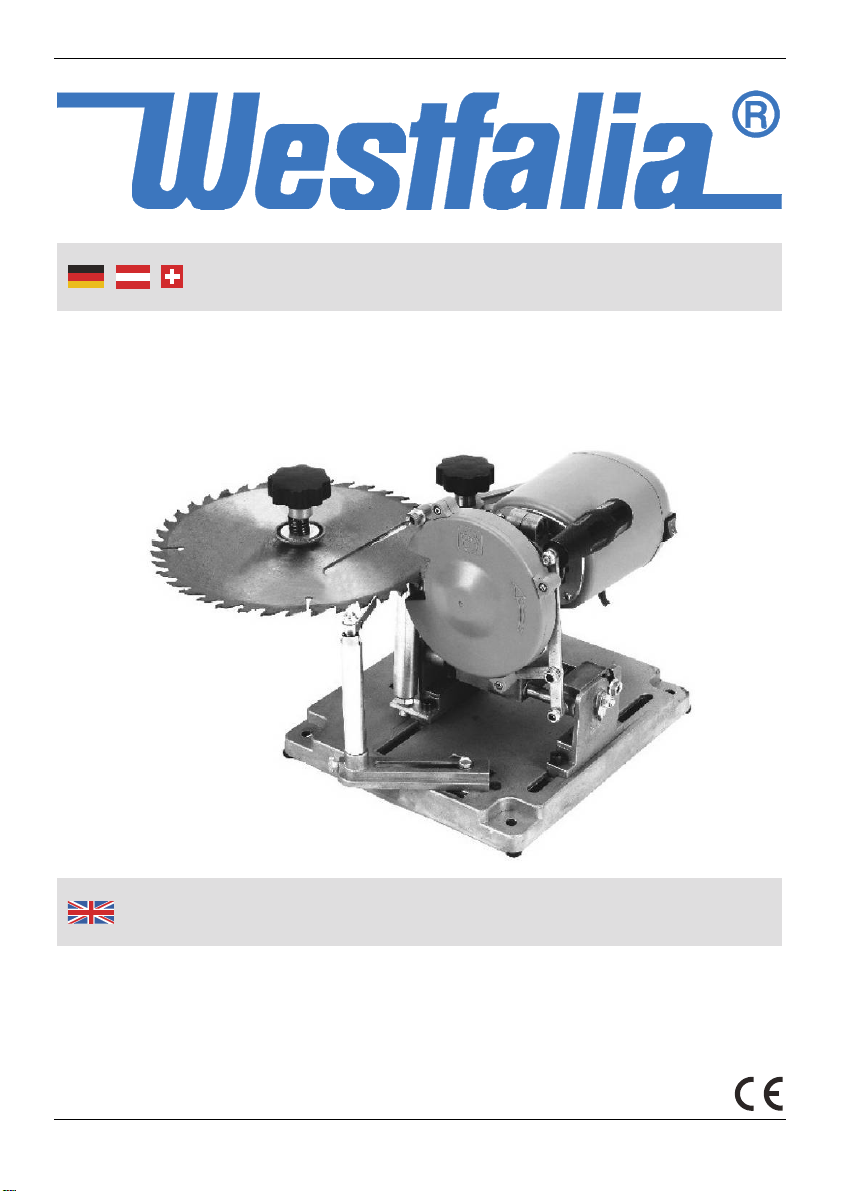

Kreissägeblatt-Schär
f
gerät
A
rtikel Nr. 80 56 55
Circular Saw Blade Sharpener
A
rticle No. 80 56 55
Originalbetriebsanleitung
Original Instructions
II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzule-
sen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers
III
A
G
F
E
C
B
D
H
I
Übersicht
|
Overvie
w
IV
Technische und optische Veränderun-
gen können im Zuge der Weiterent-
wicklung des Produktes ohne Ankün-
digung von Westfalia vorgenommen
werden.
In the interest of continuous improve-
ment of our products, technical
specifications are subject to alteration
without prior notice.
A Grundplatte Base Plate
B Sägeblattstütze Saw Blade Support
C Sägeblattaufnahme Saw Blade Holder
D Federanschlag Spring Adjustment Stop
E Motor Motor
F Hebel Lever
G EIN/AUS-Schalter ON/OFF Switch
H Tiefenanschlag Depth Stop
I Schutzabdeckung Protective Cover
Übersicht
|
Overvie
w
1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Zusammenbau .................................................................................... Seite 2
Inbetriebnahme ................................................................................... Seite 5
Einrichten der Maschine...................................................................... Seite 5
Ausrichtung des Sägeblattes............................................................... Seite 6
Einstellungsbeispiele für verschiedene Sägeblätter ........................... Seite 7
Tiefenanschlag .................................................................................... Seite 7
Sägeblattstütze.................................................................................... Seite 9
Verschränkungen ................................................................................ Seite 9
Schärfen von Kreissägeblättern .......................................................... Seite 9
Wartung und Reinigung....................................................................... Seite 10
Technische Daten ............................................................................... Seite 20
Safety Notes........................................................................................ Page 11
Assembly............................................................................................. Page 12
Operation............................................................................................. Page 14
Setting up the Machine ....................................................................... Page 14
Alignment of the Saw Blade ................................................................ Page 15
Examples for Adjustments for different Saw Blades........................... Page 17
Depth Stop .......................................................................................... Page 17
Saw Blade Support.............................................................................. Page 18
Offset Teeth......................................................................................... Page 18
Grinding Circular Saw Blades ............................................................. Page 18
Cleaning and Maintenance ................................................................. Page 19
Technical Data .................................................................................... Page 20
2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:
Halten Sie das Gerät außerhalb der Reichweite von Kindern. Es ist kein
Spielzeug.
Verwenden Sie das Gerät gemäß dieser Bedienungsanleitung. Er ist nicht
für den gewerblichen Dauereinsatz vorgesehen.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Die Kreissägeblatt-Schärfmaschine ist zum Schärfen von Kreissägeblättern
bis zum eine Durchmesser von 400 mm geeignet.
Verwenden Sie nur von Westfalia für diese Maschine empfohlene
Zubehörteile.
Tragen Sie beim Arbeiten immer eine Schutzbrille. Tragen Sie
geeignete Kleidung. Legen Sie vor der Arbeit Schmuck ab und
binden Sie lange Haare fest.
Schützen Sie Ihr Gehör. Tragen Sie Gehörschutz.
Kommen Sie mit Ihren Händen nicht an das Sägeblatt.
Betreiben Sie das Gerät niemals ohne Schutzabdeckung und vergewissern
Sie sich, dass alle Teile fest montiert sind, bevor Sie das Gerät einschalten.
Fixieren Sie das Gerät immer auf einer stabilen Unterlage.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unter-
nehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die
Kundenbetreuung.
Beachten Sie die maximale Einschaltdauer des Kreissägeblattschärfgerä-
tes. Siehe hierzu die technischen Daten auf Seite 20.
3
Zusammenbau und Benutzun
g
Zusammenbau
Die Maschine wird ihnen teilzerlegt geliefert, um
optimalen Transportschutz zu gewährleisten. Zur
Montage gehen Sie wie beschrieben vor:
1. Montieren Sie zuerst den Schwenkhebel an
die Motoraufnahme.
2. Anschließend setzen Sie die Füße der
Motoraufnahme in die entsprechenden Nuten
der Grundplatte und verschrauben Sie die
Halteplatten auf der Unterseite.
3. Lösen Sie ggf. die Spannschraube an der
Motoraufnahme und setzen Sie den Mo-
torblock mit dem Hals in die Aufnahme.
Ziehen Sie die Spannschraube fest an.
4
Zusammenbau und Benutzun
g
4. Setzen Sie den Dorn des Schwenkarmes
(Schritt 1) in die Nut und fixieren Sie ihn mit der
Vierkantmutter. Setzen Sie den Arm der Säge-
blattaufnahme auf den Dorn und verschrauben
Sie ihn mit der Stiftmutter (Schritt 2) und der
darunter liegenden Unterlegscheibe.
5. Montieren Sie die Stiftaufnahme für den
Federanschlag (D) auf der Grundplatte mit Hilfe
der Vierkantmutter (Schritt 1) und fixieren Sie
den Stift mit dem Federanschlag auf der Auf-
nahme (Schritt 2).
6. Danach setzen Sie die Sägeblattstütze in die
Nut und fixieren diese mit der Vierkantmutter
(Schritt 3) von unten.
