Westfalia 92 86 28 Bedienungsanleitung

Originalanleitung

Original Instructions

Druckluft-Meißelhammer-Set, 9-teilig

Artikel Nr. 92 86 28

9 Pcs Air Chipping Hammer Set

Article No. 92 86 28

Instruction manuals provide valuable hints for using your new device.

They enable you to use all functions, and they help you avoid

misunderstandings and prevent damage.

Please take the time to read this manual carefully and keep it for future

reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang

mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu

nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und

Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe

durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customers

III

Übersicht | Overview

Sechskant-Meißelaufnahme

Hexagonal Chuck

Gewinde für Meißelhaltefeder

Thread for Retaining Spring

Abzug

Trigger

Druckluftanschluss

Compressed Air Connection

Stecknippel

Plug Nipple

Meißelhaltefeder

Retaining Spring

Abdeckkappe für Druckluftan-

schluss

Protection Cap for Air Connection

Langer Flachmeißel

Long Flat Chisel

Spitzmeißel

Taper Punch

Schweißpunkt-Meißel

Spot Weld Breaker Chisel

Blechtrennmeißel

Tailpipe Cutter Chisel

Kurzer Flachmeißel

Short Flat Chisel

Ölfläschchen (leer)

Oil Bottle (empty)

Übersicht | Overview

Safety Notes...........................................................................Page 8

Intended Use..........................................................................Page 10

Before first Use.......................................................................Page 10

Operation................................................................................ Page 10

Air Pressure and Air Volume................................................... Page 11

Maintenance and Care ...........................................................Page 11

Lubrication..............................................................................Page 12

Oiler Setting............................................................................Page 12

Storing....................................................................................Page 12

Suggested Components for safe Operation............................Page 13

Technical Data........................................................................Page 14

Sicherheitshinweise................................................................ Seite 2

Bestimmungsgemäße Verwendung........................................ Seite 4

Vor der ersten Benutzung....................................................... Seite 4

Inbetriebnahme....................................................................... Seite 4

Luftdruck und Luftmenge........................................................ Seite 5

Wartung und Pflege................................................................ Seite 6

Schmierung............................................................................ Seite 6

Öleinstellung........................................................................... Seite 6

Lagerung................................................................................ Seite 6

Empfohlene Druckluftkomponenten für sicheren Gebrauch.... Seite 7

Technische Daten................................................................... Seite 14

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen

folgende Hinweise:

▪Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise

und Anweisungen können schwere Verletzungen und/oder

Sachschäden verursachen.

▪Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei

denn, sie werden durch eine Betreuerin/einen Betreuer beauf-

sichtigt und unterwiesen.

▪Halten Sie den Druckluft-Meißelhammer außerhalb der Reich-

weite von Kindern oder von zu beaufsichtigenden Personen.

Lassen Sie das Werkzeug nie unbeaufsichtigt.

▪Verwenden Sie den Druckluft-Meißelhammer gemäß dieser

Bedienungsanleitung. Er ist nicht für den gewerblichen Dauerein-

satz vorgesehen.

▪Zu Ihrer eigenen Sicherheit sollten Sie den Meißelhammer nicht

fest mit dem Druckluftschlauch verbinden, sondern den beigefüg-

ten Stecknippel verwenden.

▪Stellen Sie den Arbeitsdruck stets über einen Druckminderer ein.

▪Der Druckluft-Meißelhammer erzeugt einen hohen Schall-

leistungspegel. Tragen Sie bei der Benutzung des Gerätes

entsprechenden Hörschutz. Tragen Sie persönliche

Schutzkleidung wie Schutzbrille, Arbeitshandschuhe und,

wenn erforderlich, auch eine Schutzmaske.

▪Verwenden Sie keinen Sauerstoff oder brennbare Gase

als Energiequelle. Für den Betrieb des Meißelhammers

verwenden Sie nur saubere, trockene Druckluft mit einem

Druck von 6 bar. Das Überschreiten des max. zulässigen Drucks

von 8 bar verkürzt die Lebensdauer des Werkzeugs erheblich.

▪Trennen Sie das Gerät stets von der Druckluftquelle, wenn Sie es

nicht benutzen, bevor Sie Wartungsarbeiten vornehmen oder

Sicherheitshinweise

andere Meißel einsetzen.

▪Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten

Sitz und Funktionstüchtigkeit. Lose Schläuche können eine

ernsthafte Verletzungsgefahr darstellen. Benutzen Sie nur Si-

cherheitskupplungen.

▪Überprüfen Sie das Gerät auf Beschädigungen und benutzen Sie

den Druckluft-Meißelhammer nicht, wenn er beschädigt wurde.

▪Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für

sicheren Stand und halten Sie jederzeit das Gleichgewicht.

▪Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen

Sie mit Umsicht an die Arbeit.

▪Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter

Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu

ernsthaften Verletzungen führen.

▪Tragen Sie geeignete Arbeitskleidung. Tragen Sie enganliegende

Kleidung, rutschfestes Schuhwerk und bei langen Haaren ein

Haarnetz. Schmuck und weite Kleidung können von beweglichen

Teilen des Werkzeugs erfasst werden.

▪Verwenden Sie den Druckluft-Meißelhammer nicht in der Nähe

von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken

können sich Staub oder Gase entzünden.

▪Tragen Sie das Gerät nie am Schlauch sondern halten Sie das

Gerät am Gehäuse. Halten Sie den Handgriff trocken und frei von

Öl oder Fett.

▪Vorsicht! Beim Meißeln können Teile vom zu bearbeitenden

Werkstoff abplatzen.

▪Alle Personen in der Nähe des Arbeitsbereiches müssen

entsprechenden Augenschutz und Gehörschutz tragen.

▪Öffnen Sie das Gerät nicht und unternehmen Sie keine eigenen

Reparatur-versuche. Wenden Sie sich an einen Fachmann oder

unsere Kunden-betreuung. Benutzen Sie nur Originalersatzteile.

Bedienung

Bestimmungsgemäße Verwendung

▪Der Druckluft-Meißelhammer dient mit entsprechendem Werkzeug

ausschließlich zum Meißeln von Naturstein, Beton und Mauerwerk.

▪Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der

Anleitung.

▪Jede darüberhinausgehende Verwendung (andere Medien, Gewaltan-

wendung) oder eigenmächtige Veränderung (Umbau, kein Original-

Zubehör) können Gefahren auslösen und gelten als nicht bestim-

mungsgemäß.

Vor der ersten Benutzung

Packen Sie den Druckluft-Meißelhammer aus und überprüfen Sie alle

Teile auf evtl. Transportschäden. Entsorgen Sie das Verpackungsmaterial

oder lagern Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel

usw. können zu einem gefährlichen Spielzeug für Kinder werden.

Inbetriebnahme

Der Druckluft-Meißelhammer ist mit einem ¼“ Druckluftanschluss (4)

ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie den Meißelhammer

nicht fest mit dem Druckluftschlauch verbinden, sondern den Stecknippel

(5) benutzen.

1. Dichten Sie das Ende des Stecknippels mit Teflonband ab, bevor Sie

es am Druckluftanschluss des Meißelhammers aufschrauben.

Das Gerät muss während des Betriebes mit Schmieröl versorgt wer-

den. Geben Sie vor jedem Gebrauch des Gerätes etwas Öl in den

Druckluftanschluss (4) oder benutzen Sie einen Nebelöler. Beachten

Sie hierzu auch das Kapitel „Schmierung“.

2. Verbinden Sie den Meißelhammer mit dem Kompressor über einen

flexiblen Druckluftschlauch. Stellen Sie am Kompressor einen Druck

von ca. 6 bar ein. Überprüfen Sie die Druckluftverbindungen auf

Undichtigkeiten.

3. Schalten Sie den Kompressor wieder aus.

4. Stecken Sie den Meißel (8 –12) in die Sechskant-Meißelaufnahme (1).

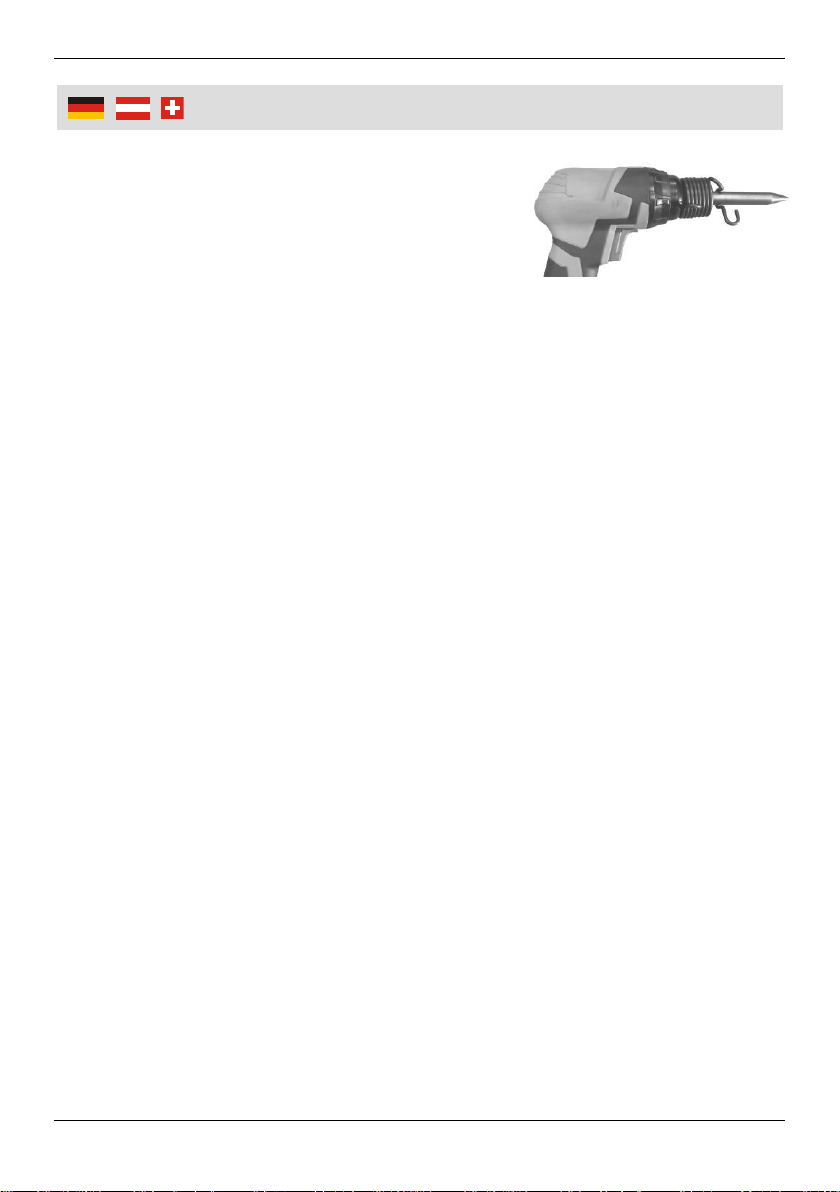

5. Schrauben Sie danach die Meißelhaltefeder (6) über den Meißel

hinweg auf das Gewinde (2). Schrauben Sie die Feder bis zum Ende

Bedienung

des Gewindes auf. Da die Feder im Betrieb

einer starken Belastung ausgesetzt ist,

sollte die Feder regelmäßig auf Risse und

Verschleiß hin überprüft werden und

gegebenenfalls ersetzt werden.

6. Schalten Sie den Kompressor ein. Halten

Sie den Meißelhammer mit beiden Händen fest und setzen Sie den

Meißel auf das zu bearbeitende Werkstück.

7. Drücken Sie den Abzug (3) und bewegen Sie den Meißelhammer

langsam entlang des Werkstücks. Drücken Sie den Meißel nicht fest

gegen das Werkstück.

Sollte das Arbeitsergebnis nicht zufriedenstellend sein, überprüfen Sie

den Meißelaufsatz auf Abnutzungen.

8. Trennen Sie beim Wechsel der Meißel, bei Nichtgebrauch und nach

Beendigung der Arbeit sowie bei der Wartung immer zuerst das Werk-

zeug vom Druckluftanschluss und drücken Sie den Abzug, um im Gerät

verbliebene Luft entweichen zu lassen.

Luftdruck und Luftmenge

▪Der Druckluft-Meißelhammer sollte mit einem Druck von 6 bar (90 PSI)

betrieben werden. Ein größerer Druck als der max. zulässige Druck von

8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes

verkürzen. Der Meißelhammer sollte mit einem Kompressor mit einem

Luftvolumen von > 350 l/min betrieben werden. Ideal ist die Verwen-

dung eines Kompressors mit einem Luftvolumen von mind. 400 l/min.

▪Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser

von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luft-

drucks, dass der Druck bei einer Schlauchlänge von 10 m und einem

Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Wartung und Pflege

▪Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleis-

ten, sind gewissenhafte Schmierung und Wartung unerlässlich.

▪Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.

Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung

beeinträchtigen die Leistung und schaffen technische Probleme. Eine

Bedienung

dem Werkzeug vorgeschaltete Wartungseinheit mit Filter, Reduzierven-

til und Öler entzieht der Luft Feuchtigkeit und Schmutz, regelt den

Betriebsdruck und versorgt das Werkzeug optimal mit Wartungsöl.

▪Reinigen Sie Ihr Gerät gegebenenfalls mit einem feuchten Tuch.

▪Benutzen Sie keine chemischen Reinigungsmittel, die aggressive

Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie den Kunst-

stoff angreifen könnten.

▪Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und tauchen

Sie das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr

kann Schäden am Gerät verursachen. Entwässern Sie den Kompres-

sor oder das Leitungssystem regelmäßig! Reinigen Sie den Luftfilter

der Anlage mindestens einmal wöchentlich.

Schmierung

Druckluftwerkzeuge müssen immer ausreichend geschmiert werden. Dies

geschieht kontinuierlich und am sichersten mit Nebelölern. Ist der Öler

jedoch zentral am Kompressor oder fix am Ende der Druckluftverrohrung

montiert, so darf der flexible Schlauch nur bis maximal 10 m lang sein. Bei

längeren Schläuchen verschwindet die Vernebelung der Luft, das Öl

"schwimmt" im Schlauch und erreicht nicht das Druckluftwerkzeug.

Ölereinstellung

Schlauch bis 5 m alle 2 Min. 1 Tropfen

Schlauch bis 10 m jeweils pro Min. 1 Tropfen

Sollten Sie über keinen Nebelöler verfügen, geben Sie vor jedem

Maschinen-einsatz ein paar Tropfen Öl in den Luftanschluss (4). Ölen Sie

das Gerät nochmals nach Beendigung des Einsatzes, insbesondere, wenn

Sie das Gerät längere Zeit nicht mehr einsetzen werden. Weitergehende

Wartungsarbeiten sind nicht erforderlich.

Lagerung

▪Lagern Sie das Gerät im Innenbereich an einem vor Staub und

Schmutz geschützten, trockenen Ort zwischen 10º C und 30º C.

▪Lagern Sie das Gerät außer Reichweite von Kindern und zu

beaufsichtigenden Personen.

Inhaltsverzeichnis

Andere Westfalia Elektrowerkzeuge Handbücher

Westfalia

Westfalia M1Q - 06 - 80T Bedienungsanleitung

Westfalia

Westfalia 915131 Bedienungsanleitung

Westfalia

Westfalia Laser 2000 FP 2305 Bedienungsanleitung

Westfalia

Westfalia AMFW18 Bedienungsanleitung

Westfalia

Westfalia 66 33 28 Bedienungsanleitung

Westfalia

Westfalia 84 87 47 Bedienungsanleitung

Westfalia

Westfalia 22 64 80 Bedienungsanleitung

Westfalia

Westfalia Power Drain Opener Bedienungsanleitung

Westfalia

Westfalia 2003 Bedienungsanleitung

Westfalia

Westfalia AHP 18 Bedienungsanleitung

Westfalia

Westfalia 64 56 97 Bedienungsanleitung

Westfalia

Westfalia JIM-KZ4-100 Bedienungsanleitung

Westfalia

Westfalia 58 75 76 Bedienungsanleitung

Westfalia

Westfalia 83 63 25 Bedienungsanleitung

Westfalia

Westfalia LBDB 01 Bedienungsanleitung

Westfalia

Westfalia 92 86 33 Bedienungsanleitung

Westfalia

Westfalia LT212 Bedienungsanleitung

Westfalia

Westfalia Wetekom JLT-07B Bedienungsanleitung

Westfalia

Westfalia 80 01 55 Bedienungsanleitung

Westfalia

Westfalia 93 60 72 Bedienungsanleitung

Westfalia

Westfalia 83 58 98 Bedienungsanleitung

Westfalia

Westfalia 85 91 93 Bedienungsanleitung

Westfalia

Westfalia 82 60 24 Bedienungsanleitung

Westfalia

Westfalia 90 00 01 Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
