Stichsäge

M1Q – 06 – 80T

rtikel Nr. 48 37 19

Jig Saw

M1Q – 06 – 80T

rticle No. 48 37 19

Bedienungsanleitung

Instruction Manual

Eine Stichsäge ist unerlässliches Werkzeug für Kurvenschnitte in Holz, sie ist

aber auch für zahlreiche andere Einsatzzwecke geeignet.

Wichtig für ein optimales Arbeitsergebnis ist die Verwendung des passenden

Sägeblattes, deren Zahnung und Dimensionierung für den gewünschten

Einsatzbereich ausgelegt ist. Bei Querschnitten in Massivholz und bei

Spanplatten sind fein gezahnte Sägeblätter die richtige Wahl. Bei Schnitten längs

zu Holzfaser sollten gröber gezahnte Blätter verwendet werden. Bei engen

Schnittradien sollte das Sägeblatt möglichst schmal sein. Auch Nichteisenmetalle,

Keramik und Kunststoffe lassen sich mit Spezialsägeblättern schneiden.

Ihre neue Stichsäge lässt sich mit allen „Einnockenschaft“ Stichsägeblattern und

„Universalschaft“ Stichsägeblättern ausrüsten.

Einnockenschaft Sägeblatt

Universalschaft Sägeblatt

A jigsaw is a tool essential for curved cuts into wood, but it is also suitable for

many other types of use.

It is very important to use an appropriate saw blade to achieve an optimal work

result. Toothing and dimensioning of the saw blade must be laid out for the

respective type of use. Fine-toothed saw blades are right for cross sections of

flake boards and solid wood. Coarser-toothed saw blades are the right choice for

sections lengthwise to the wood fiber. If the section radius is very tight, the saw

blade should be very narrow. With special saw blades, you can cut non-ferrous

metals, ceramics and plastics as well.

You can equip your new jig saw with every “T-shank” saw blades and with any “U-

shank” saw blades.

T-Shank saw blade

U-Shank saw blade

Sehr

eehrte Damen und Herren

Dear Customers

III

3 4

11 10

Übersicht

Overvie

1 Ein / Aus Schalter On/Off Switch

2 Pendelhubeinstellung Pendulum Stroke Adjustment

3 Plexiglaskappe Perspex Cap

4 Kunststoffgleitplatte Socket Plate

5 Absauganschluss Connecting Piece

6 Hubzahleinstellung Stroke Rate Adjustment

7 Sägeblattaufnahme Saw Blade Collet

8 Pendelhub und Führungsrolle Pendulum Stroke and Guide Pulley

9 Parallelanschlagsbefestigung Guide Bar Attachment

10 Parallelanschlag Guide Bar

11 Sechskantschlüssel, Größe 4mm Hexagonal Wrench, Size 4mm

12 Sechskantschlüssel, Größe 3mm Hexagonal Wrench, Size 3mm

Übersicht

Overvie

Table of Contents

Inhaltsverzeichnis

Werkzeug einsetzen...............................................................................Seite 2

Ein-/Ausschalten ....................................................................................Seite 2

Hubzahlvorwahl......................................................................................Seite 3

Einstellen des Pendelhubs.....................................................................Seite 3

Der Schrägschnitt...................................................................................Seite 3

Staubabsaugung ....................................................................................Seite 4

Parallelanschlag .....................................................................................Seite 4

Technische Daten ..................................................................................Seite 8

Explosionszeichnung..............................................................................Seite 9

Teileliste .................................................................................................Seite 11

Inserting the Tools..................................................................................Page 5

Switch On/Off .........................................................................................Page 5

Stroke Rate Preselection........................................................................Page 6

Adjustment of Pendulum ........................................................................Page 6

Bevel Cut................................................................................................Page 6

Dust Removal.........................................................................................Page 7

Guide Bar ...............................................................................................Page 7

Technical Data .......................................................................................Page 8

Explosion Drawing..................................................................................Page 9

Part List ..................................................................................................Page 11

Inbetriebnahme

Holzstäube können gesundheitsschädlich sein. Tragen Sie

beim Arbeiten eine Staubschutzmaske. Lesen Sie zu Ihrer

eigenen Sicherheit die beiliegenden Sicherheitshinweise,

bevor Sie das Gerät benutzen.

Werkzeug einsetzen

Vor dem Einsetzen des Sägeblattes muss

die Kunststoffkappe von der

Werkzeugaufnahme abgenommen werden.

Gehen Sie dabei wie auf dem Foto

dargestellt vor. Ziehen Sie den hinteren Teil

leicht auseinander und schieben dann die

Kappe nach vorn.

Um das Stichsägeblatt einsetzen zu können

müssen zuerst die Inbusschrauben in der

Werkzeugaufnahme (7) gelöst werden. Verwenden Sie dazu den im

Lieferumfang befindlichen Sechskantschlüssel (12). Führen Sie danach das

Stichsägeblatt bis zum Anschlag in die Aufnahme ein. Ziehen Sie beide

Inbusschrauben wieder fest. Unterhalb der Aufnahme befindet sich ein Rad

mit einer umlaufenden Nut (8). Achten Sie darauf, dass sich das Sägeblatt

nach dem Einbau in dieser Nut befindet.

Achtung: Nach einem Schnitt kann das Sägeblatt durch die Reibung sehr heiß

werden. Achten Sie beim Ausbau des Sägeblattes darauf. Schützen Sie sich

gegebenenfalls durch Tragen von Schutzhandschuhen.

Inbetriebnahme

Beachten Sie die Netzspannung. Die Spannung der Stromquelle muss mit den

Angaben auf dem Typenschild auf der Maschine übereinstimmen. Mit 230V

gekennzeichnete Geräte können auch an 220V – 240V betrieben werden.

Ein-/ Ausschalten

Zum Einschalten der Säge schieben Sie den Schalter (1) nach vorn, bis der

Schaltknopf einrastet.

Inbetriebnahme

Durch leichten Druck auf den hinteren Teil des Schiebeschalters springt der

Schalter in die Aus-Position zurück.

Hubzahlvorwahl

Die Hubzahl des Sägeblattes ist variabel und kann mit dem Drehrad (6) an der

Rückseite der Maschine eingestellt werden. Die erforderliche Hubzahl des

Sägeblattes ist vom Werkstoff und vom verwendeten Sägeblatt abhängig und

sollte durch praktischen Versuch ermittelt werden.

Einstellen des Pendelhubs

Der Pendelhub wird mittels des Schalters (2) schräg unterhalb des Ein-

/Ausschalters (1) eingestellt. Der Pendelhub versetzt das Sägeblatt in eine

horizontale Pendelbewegung. Bei Stufe Iist diese Pendelbewegung am

kleinsten, bei Stufe IV am größten. Um den Spanauswurf zu erleichtern, wird

bei der Abwärtsbewegung das Sägeblatt nach hinten gedrückt. Dadurch

erhöht sich die Schnittgeschwindigkeit bei Längsschnitten und es ist weniger

Kraft beim Sägen notwendig. Zusätzlich erhöht sich die Standzeit des

Sägeblattes. Eingesetzt werden kann der Pendelhub nur bei Holz oder

ähnlichen Materialien, niemals bei Metallen.

Vorsicht: Durch die zusätzliche vertikale Bewegung reißen die Schnittkanten

etwas mehr aus, als beim Arbeiten ohne Pendelhub. Besonders die

Beschichtung von Holzplatten neigt aufgrund ihrer spröden Struktur zum

Ausfransen, wenn mit zugeschaltetem Pendelhub gesägt wird.

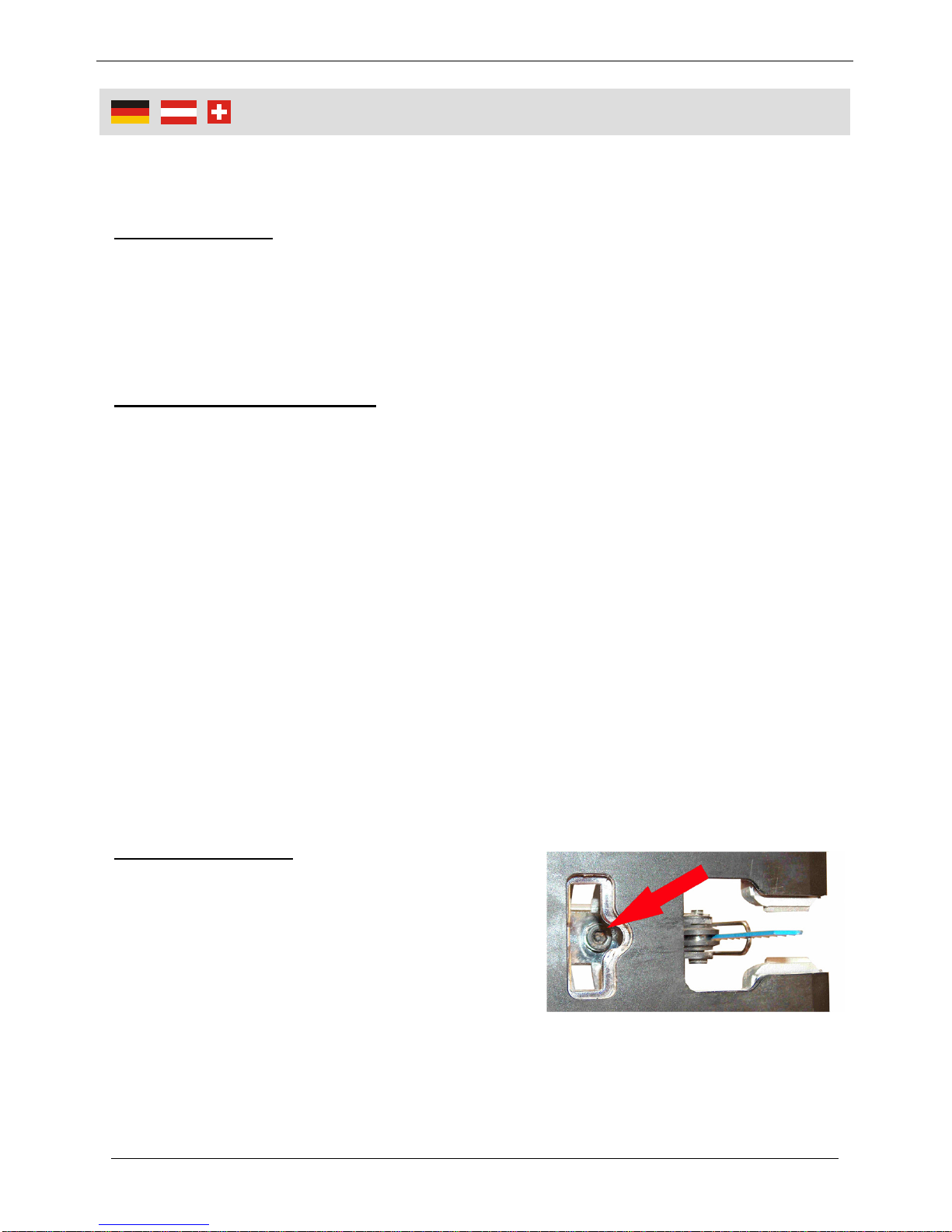

Der Schrägschnitt

Durch Abwinkeln der Grundplatte können

Sie mit der Stichsäge Schrägschnitte bis 45°

schneiden. Entfernen Sie dazu wie auf Seite

2 beschrieben zuerst den Plexiglasschutz.

Zum Verstellen der Grundplatte lösen sie mit

Hilfe des mitgelieferten 4mm Sechskantschlüssels die Inbusschraube (Siehe

Abbildung) oberhalb der Grundplatte. Nach dem Lösen schieben Sie die

Grundplatte leicht nach vorn, bis sich die Schraube nicht mehr in der Nut

Inbetriebnahme

befindet. Jetzt können Sie die Grundplatte auf den von Ihnen gewünschten

Winkel einstellen und durch Anziehen der Inbusschraube in der Stellung

fixieren.

Staubabsaugung

Die Stichsäge kann über das Absaugrohr (5) mit einer Staubabsauganlage

oder mit einem Staubsauger verbunden werden. Am effektivsten arbeitet die

Absaugung, wenn die Plexiglaskappe (3) aufgesetzt ist. Verwenden Sie, wenn

möglich, immer eine Staubabsaugung oder wenn dies nicht geht eine

Staubschutzmaske zu Ihrer eigenen Sicherheit.

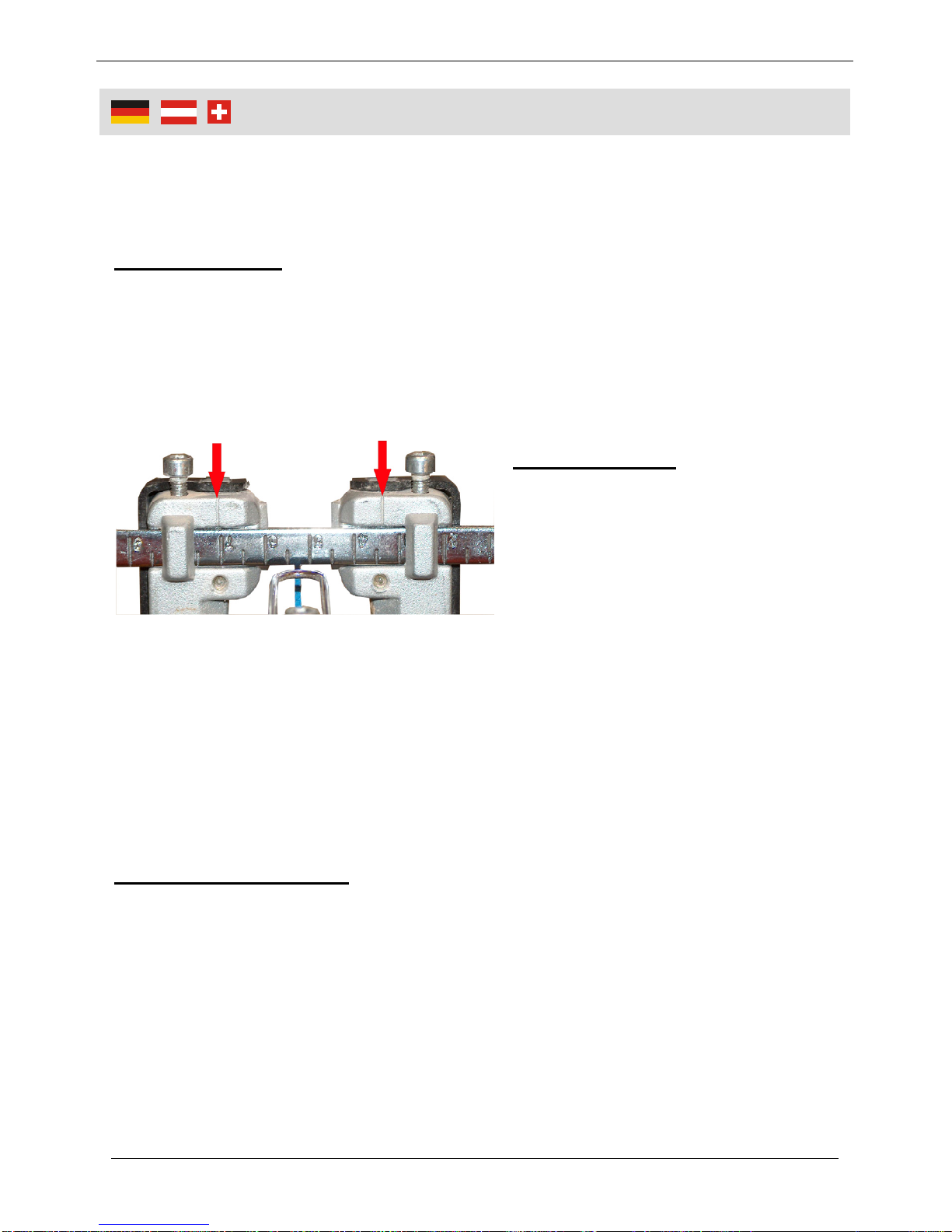

Parallelanschlag

Zur Schnittführung parallel zu einer

Holzkante verwenden Sie den

mitgelieferten Anschlag (10).

Führen sie den Anschlag von

rechts oder links durch die beiden

Öffnungen in der Grundplatte. Mit Hilfe der Zentimeterskala auf dem Anschlag

können Sie den Abstand zwischen Anschlagbügel und Sägeblatt einstellen.

Zum Einstellen dienen zwei Markierungen auf der Grundplatte. Orientieren Sie

sich an der linken Markierung wenn sich der Anschlag auf der rechten Seite

befindet und an der rechten Markierung, wenn sich der Anschlag auf der

anderen Seite befindet (siehe Abbildung links). Mit dem 3mm

Sechskantschlüssel fixieren Sie den Anschlag in der gewünschten Position.

Wartung und Reinigung

Trennen Sie die Maschine bei allen Reinigungsarbeiten vom Stromnetz!

Reinigen Sie die Maschine nach jedem Einsatz mit einem Handfeger und

einem Tuch von Holzstäuben. Insbesondere die Belüftungsöffnungen des

Motors sind regelmäßig zu reinigen. Setzen sich diese zu, kann es zu einer

Überhitzung des Motors kommen.

Lassen Sie Reparatur und Wartungsarbeiten nur durch einen qualifizierten

Fachmann durchführen oder wenden Sie sich an den Westfalia Service.

Initiation

Wood dusts can be harmful to your health. Wear a dust mask

while working. Read the safety notes attached for your own

safety.

Inserting a Tool

Before inserting a saw blade the plastic cap

of the tool retainer must be removed. Proceed

here as shown on the photo. Disperse slightly

the rear and then push the cap forward.

First loosen the socket screws in the tool

retainer (7) before inserting the saw blade.

For that, you can use the hexagonal wrench

delivered (12). Then insert the saw blade into

the retainer as far as it will go. There is a

wheel with a circulating socket below the retainer (8). Make sure that the saw

blade is in this socket after installation.

Please note: The saw blade will be very hot after cutting due to friction. Pay

attention for that when removing the saw blade. Protect yourself with

protective gloves if necessary.

Start-Up

Please note the power supply voltage. Make sure that the voltage on the name plate of

the power supply complies with the power supply voltage of your power source. Units

marked with 230V can be operated with 220V - 240V.

Turning On/Off

Slide the push button (1) forward until it will engage to turn on the saw. Press

slightly on the rear of the button and it will return in turn-off-position.
