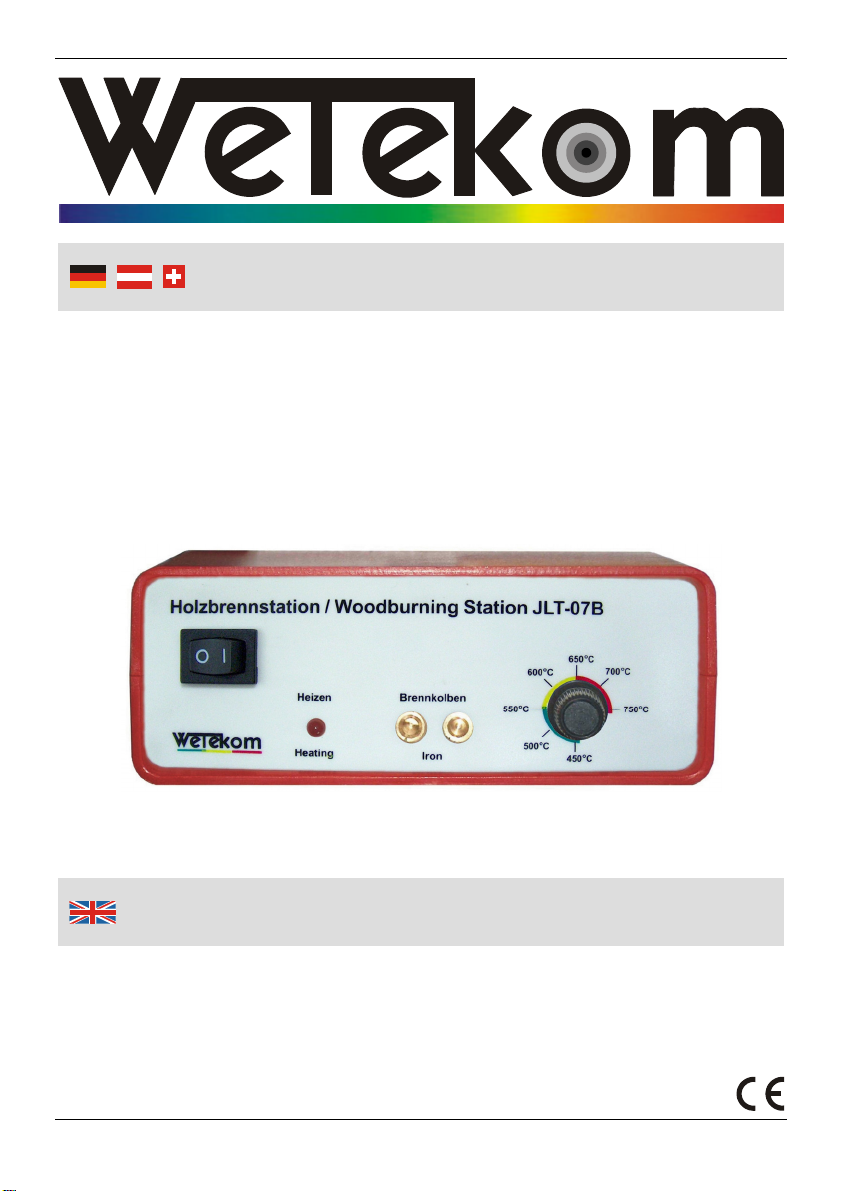

Westfalia Wetekom JLT-07B Bedienungsanleitung

Westfalia Bedienungsanleitung

Nr. 106714

Holzbrennstation

rtikel Nr. 64 80 14

Wood Burning Station

rticle No. 64 80 14

Bedienungsanleitung

Instruction Manual

Pyrography is using a hot metal tip to engrave on materials such as wood,

cork or leather. Do not use this unit on materials likely to melt such as plastic

or imitation leather.

Lightly sand the surface and sketch the design on it with a pencil. After the tip

has heated up, hold the burning iron like a pen. Now follow the lines of your

sketch and burn the design into the wood. Fir different intensities you require

different tips and temperatures.

An assortment of more burning tips is available from under the

article number 66 08 11.

Please familiarize yourself with the proper usage of the device by reading and

following each chapter of this manual, in the order presented. Keep these

operating instructions for future reference.

Please read the safety instructions!

These instructions will make it easier for you to handle the device appropriate-

ly and help prevent misunderstandings and possible damage or injury.

Bei der Brandmalerei wird mit einer heißen Spitze auf Materialen wie Holz,

Kork oder Leder graviert. Dieses Gerät ist nicht für Materialen geeignet, die

schmelzen können, wie Kunststoffe oder Kunstleder.

Schmirgeln Sie die Oberfläche mit feinem Sandpapier leicht ab und zeichnen

Sie mit einem Bleistift das Motiv vor.

Nach dem Aufheizen der Spitze halten Sie den Brennkolben wie einen Stift.

Folgen Sie nun den Linien und brennen Sie so das vorgezeichnete Motiv ein.

Für verschiedene Strichbreiten und Tiefen benötigen Sie unterschiedliche

Brennspitzen und Temperaturen.

Einen Satz weiterer Brennspitzen erhalten Sie bei unter der

Artikelnummer 66 08 11.

Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut

und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,

Missverständnissen und Schäden vorzubeugen.

Sehr

eehrte Damen und Herren

Dear Customers

III

Übersicht | Overvie

1 23 4

Übersicht | Overvie

1 EIN/AUS-Schalter ON/OFF Switch

2 Kontrollleuchte Control LED

3 Anschluss für den Brennkolben Socket for the Burning Iron

4 Temperaturwahlschalter Temperature Control Dial

5 Brennkolben Burning Iron

6 Brennspitze Burning Tip

7 Stecker des Brennkolbens Burning Iron Plug

8 Ablageständer Stand

Safety Notes........................................................................................ Page 5

First Steps ........................................................................................... Page 6

Operation............................................................................................. Page 6

Shutting Down the Unit........................................................................ Page 6

Changing the Burning Tip.................................................................... Page 7

Cleaning and Maintenance.................................................................. Page 7

Technical Data .................................................................................... Page 8

Sicherheitshinweise............................................................................. Seite 2

Erste Schritte....................................................................................... Seite 3

In Betrieb nehmen ............................................................................... Seite 3

Ausschalten......................................................................................... Seite 3

Wechsel der Brennspitze .................................................................... Seite 4

Wartung und Reinigung....................................................................... Seite 4

Technische Daten ............................................................................... Seite 8

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und

benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.

Vergewissern Sie sich, dass die Netzspannung in Ihrer Gegend mit den

Angaben auf dem Typenschild übereinstimmt.

Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden

durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.

Bei Beschädigungen am Gerät oder des Netzkabels darf das Gerät nicht

weiter benutzt werden und muss von einer Fachkraft repariert werden.

Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten oder heiße

Oberflächen.

Berühren Sie keine heißen Teile. Während des Betriebs ist die Temperatur

der Brennspitze sehr hoch.

Stellen Sie das Gerät während des Betriebes auf einer ebenen und stabilen

Fläche auf.

Sorgen Sie für ausreichende Belüftung am Arbeitsplatz.

Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet. Halten Sie

Kinder fern, solange das Gerät in Betrieb ist. Lassen Sie das Gerät nicht

von Kindern oder sonstigen zu beaufsichtigenden Personen benutzen.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie das

Gerät nicht benutzen oder es reinigen. Ziehen Sie dabei nie am Netzkabel,

sondern erfassen Sie stets den Netzstecker.

Lassen Sie das Gerät komplett abkühlen, bevor Sie es reinigen oder

lagern.

Benutzen Sie das Gerät nicht im Freien.

Tauchen Sie das Gerät niemals in Flüssigkeiten.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturver-

suche. Das Gerät enthält keine durch Sie auswechselbaren oder zu

reparierenden Teile.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitliche Beeinträchtigungen folgende

Hinweise:

Betrieb

Vor der ersten Benutzung

Packen Sie das Gerät aus und überprüfen Sie das Gerät auf evtl. Transport-

schäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an

einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem

gefährlichen Spielzeug für Kinder werden.

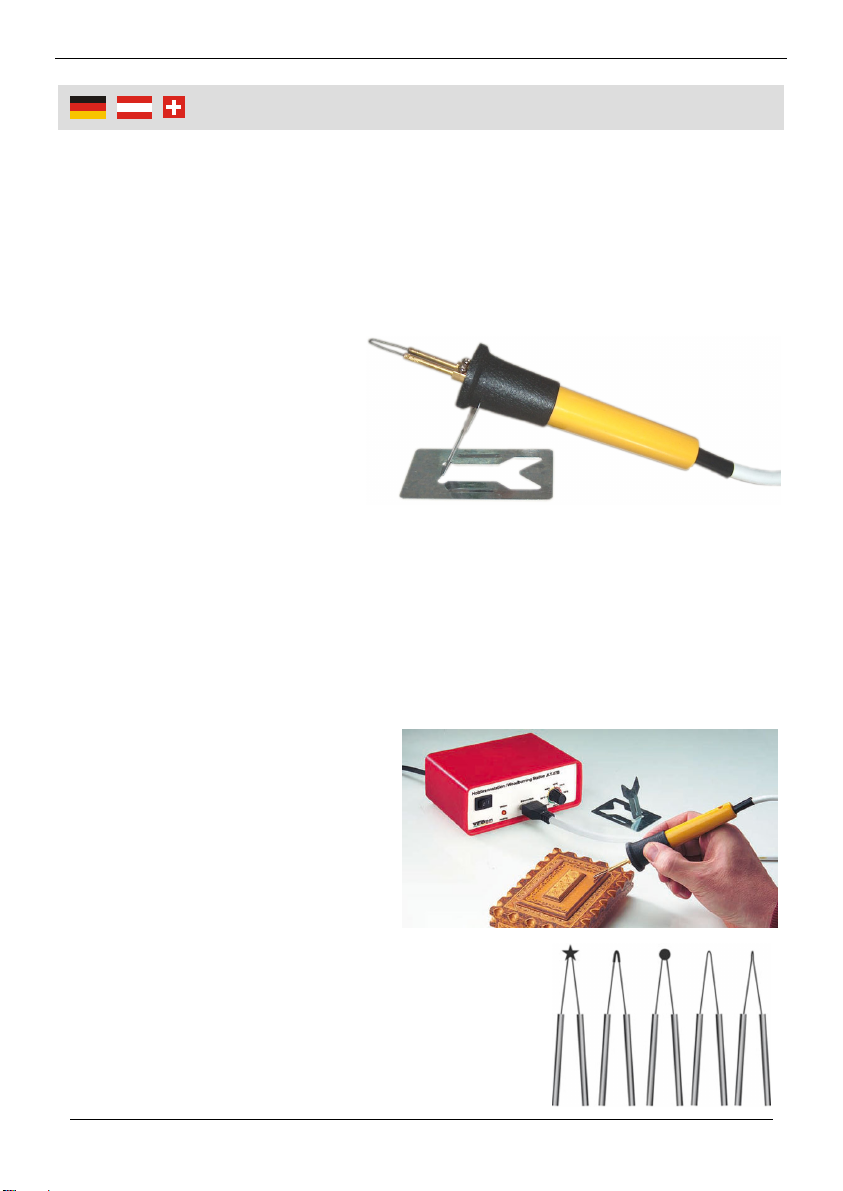

Erste Schritte

Stellen Sie die Brennstation

auf eine ebene und stand-

feste Fläche auf.

Legen Sie jetzt den Brenn-

kolben auf den mitgeliefer-

ten Ständer (8) ab und

stecken Sie nun den

Stecker (7) in die Buchse

(3) der Brennstation.

In Betrieb nehmen

Drehen Sie den Temperaturwahlschalter (4) auf die gewünschte

Temperatur (450 °C bis 750 °C).

Drücken Sie den EIN/AUS-Schalter (1) nach unten in die „EIN“-Stellung.

Nun können Sie nach einer kurzen Aufwärmzeit mit dem Brennen begin-

nen.

An der Kontroll-LED (2) können

Sie erkennen, ob die Brenn-

station in Betrieb ist.

Verwenden Sie je nach Ein-

satzzweck die richtige Brenn-

temperatur und Spitze, damit

Sie stets eine optimale Schwär-

zung der Holzoberfläche er-

reichen. Achten Sie darauf,

dass sich durch eine zu hoch

gewählte Temperatur das zu be-

arbeitende Holz entzünden kann.

Ein passendes Brennspitzen Set können Sie

unter der Artikelnummer 66 08 11 bestellen.

Betrieb

Beim Brennvorgang können verbrannte Holzrückstände auf der Spitze

verbleiben. Für die Reinigung während der Arbeit empfehlen wir einen

Lötspitzen-Reiniger mit Tischständer zu verwenden. Diesen erhalten Sie

bei unter der Artikelnummer 50 01 40.

Ausschalten

Legen Sie den Brennkolben auf den mitgelieferten Ständer richtig ab (siehe

unten).

Schalten Sie die Brennstation mittels des EIN/AUS-Schalters (1) aus.

Lassen Sie dann den Brennkolben und das Gerät abkühlen, bevor Sie es

lagern.

Um mögliche Schäden an der Brennspitze zu verhindern, sollten Sie die

Brennstation im Bereich von 650 - 750 °C nicht länger als 15 - 20 min. im

Dauerbetrieb verwenden.

Wechsel der Brennspitze

Lösen Sie die beiden Befestigungsschrauben der Halterung für die Brenn-

spitze und ziehen Sie sie vom Brennkolben nach vorn ab. Setzen Sie die neue

Spitze ein und befestigen Sie die Schrauben leicht.

Wartung und Reinigung

Ziehen Sie vor jeder Reinigung den Netzstecker und lassen Sie das Gerät

vollständig abkühlen!

Zum Reinigen des Gerätes verwenden Sie bitte nur einen Staubpinsel und

ein leicht angefeuchtetes Tuch und lassen Sie das Gerät bis zur nächsten

Benutzung vollständig trocknen.

Benutzen Sie zur Reinigung keine aggressiven Reinigungssubstanzen oder

Ähnliches.

Technische Daten

Betriebsspannung ............. Primär AC 230 V~ 50 Hz

........................................... Sekundär von 1 bis 1,6 V

Leistung ............................. 20 bis 40 W

Sicherung .......................... Feinsicherung F1A / 5 x 20 mm

Temperaturbereich ............450 - 750°C stufenlos

Safet

Notes

Please read this manual carefully and use the unit only according to this

manual.

Make sure the power mains voltage available in your area corresponds to

the operating voltage stated on the type label.

Persons with limited physical, sensorial or mental abilities are not allowed

to use the unit, unless they are supervised and briefed for their safety by a

qualified person.

Do not continue using the unit after it, or the power cord, have been

damaged.

Do not run the power cord around sharp edges or over hot surfaces.

Do not touch any hot surfaces. The soldering tip becomes very hot during

operation.

Place the unit on a level, solid surface during operation.

Keep your working area well aired.

Do not leave the unit unattended while it is turned on. Keep children away

from the unit while it is in operation. Do not allow children or other persons

in need of supervision to operate the unit.

Turn off the unit and pull the power plug while the unit is not in use or

being cleaned. Do not pull on the power cord, always grasp the plug.

Always allow the unit to cool down completely before cleaning or storing it.

Do not use the unit outdoors.

Do not immerse the unit in liquids of any kind.

Do not disassemble the unit and do not attempt to repair it yourself. It does

not contain any parts serviceable by you.

Please note the following safety notes to avoid malfunctions,

damage or physical injury:
