Wetelux 90 08 36 Bedienungsanleitung

100 W LED-Strahler mit 150° Bewegungsmelder

6500 K, 8000 lm, IP 44

Artikel Nr. 90 08 36

100 W LED Floodlight with 150° PIR

6500 K, 8000 lm, IP 44

Article No. 90 08 36

Originalanleitung

Original Instructions

Instruction manuals provide valuable hints for using your new device.

They enable you to use all functions, and they help you avoid misun-

derstandings and prevent damage.

Please take the time to read this manual carefully and keep it for future

reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang

mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu

nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und

Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe

durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customers

III

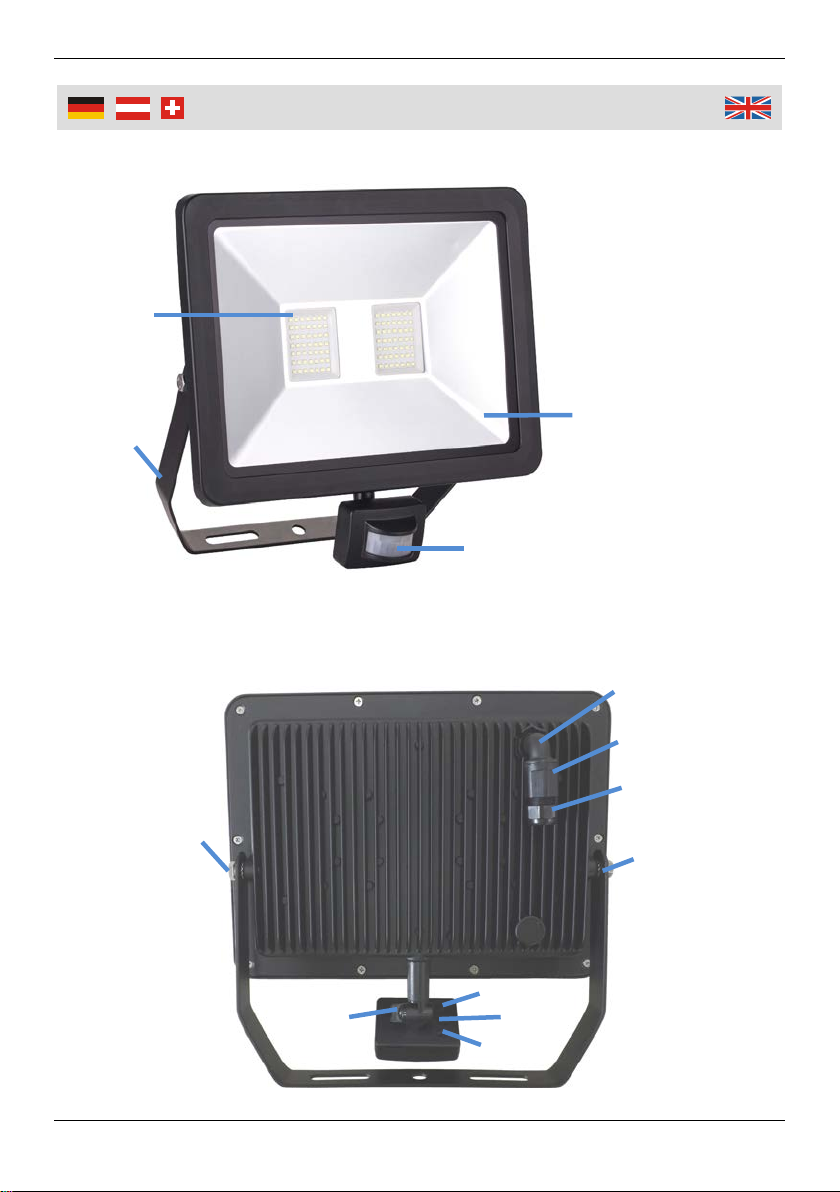

Übersicht | Overview

1 Bewegungsmelder Motion Sensor

2 Sicherheitsglas Safety Glass

3 Wandhalterung Wall Mount

4 LED Platine LED Panel

5 Gelenkschrauben Hinge Adjusting Screws

6 Kabelverschraubung Cable Gland

7 Befestigungsmutter Lock Nut

8 Wasserdichte Kabeldurchführung Waterproof Grommet

9 SENS-Regler für

Bewegungsempfindlichkeit SENS Knob for

Motion Sensitivity

10 TIME-Regler für

Leuchtzeit TIME Knob for

Illumination Duration

11 LUX-Regler für

Lichtempfindlichkeit LUX Knob for

Light Sensitivity

12 Fixierschraube Locking Screw

Übersicht | Overview

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und gesundheitlichen Beeinträchtigun-

gen folgende Hinweise:

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-

hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bit-

te legen Sie die Bedienungsanleitung dem Produkt bei, wenn Sie

es an Dritte weitergeben!

Ein nicht sachgemäßer Gebrauch kann zu Schäden an Personen

und Sachen führen. Personen, die mit der Anleitung nicht vertraut

sind, dürfen den LED-Strahler nicht bedienen.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.

Plastiktüten etc. können zu einem gefährlichen Spielzeug für

Kinder werden.

Halten Sie das Gerät von Kindern fern. Es ist kein Spielzeug.

Überprüfen Sie, ob die verfügbare Netzspannung mit der auf dem

Typenschild angegebenen Daten übereinstimmt.

Der Strahler ist nur für den Anschluss an Wechselspannung

zugelassen (230 V~ / 50 Hz).

Eine Verwendung des LED-Strahlers ist im Innen- und Außenbe-

reich zulässig. Der LED-Strahler darf jedoch nicht in oder unter

Wasser betrieben werden und muss an einer geeigneten Stelle

montiert werden. Der Montageort und die Benutzung müssen so

erfolgen, dass Feuchtigkeit, starke Verschmutzung und zu starke

Erwärmung vermieden werden.

Der LED-Strahler darf nicht verändert bzw. umgebaut werden!

Der LED-Strahler darf nicht mit dem Stromnetz verbunden wer-

den, während er in der Verpackung ist.

Das Leuchtmittel kann nicht ersetzt werden. Falls das Gehäuse

beschädigt wurde, verwenden Sie den LED-Strahler nicht mehr

und entsorgen Sie das Gerät.

Der LED-Strahler wurde für den privaten Gebrauch und nicht für

den gewerblichen Dauereinsatz konzipiert.

Sicherheitshinweise

Schauen Sie nicht direkt in die LEDs und richten Sie den Licht-

strahl der Leuchte nicht direkt gegen die Augen von Menschen

oder Tieren.

Es dürfen keine optisch stark bündelnden Instrumente zur Be-

trachtung des Lichtstrahls verwendet werden.

Bei Beschädigungen am Gerät darf das Gerät nicht weiter be-

nutzt werden und muss von einer Fachkraft repariert werden.

Trennen Sie das Gerät von der Stromversorgung wenn Sie es

nicht benutzen oder Sie es reinigen (z.B. Netzstecker ziehen, Si-

cherung auslösen, etc.).

In der räumlichen Nähe zu starken Sendeanlagen kann es zu

Fehlfunktionen des Bewegungsmelders kommen. Starke Sende-

anlagen können z.B. Amateurfunker in Ihrer Nachbarschaft oder

Sendemasten für Mobilfunk oder Rundfunkstationen sein. In die-

sem Fall kann es passieren, dass sich der Bewegungsmelder ge-

legentlich einschaltet, ohne dass sich ein Tier oder eine Person

in der Nähe des Bewegungsmelders aufhält.

Setzen Sie den LED-Strahler keinen extremen Temperaturen,

starken Magnetfeldern oder starken Vibrationen aus.

Verwenden Sie den LED-Strahler nicht in Räumen oder bei wid-

rigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe

oder Stäube vorhanden sind oder vorhanden sein können. Es

besteht Explosionsgefahr.

Tauchen Sie keine Teile des LED-Strahlers in Flüssigkeiten ir-

gendwelcher Art ein.

Verlegen Sie die Netzzuleitung so, dass keine Gefahr (z. B. Stol-

pergefahr) davon ausgehen kann. Knicken Sie die Zuleitung beim

Verlegen nicht zu stark und klemmen oder spannen Sie die Zulei-

tung nicht.

Erneuern Sie ein defektes Glas sofort.

Sicherheitshinweise

Bitte beachten Sie, dass zwischen der Front des LED-

Strahlers und anderen Objekten ein Abstand von mindestens 1 m

liegen muss.

Decken Sie den LED-Strahler während des Betriebs nicht ab.

Das Gerät ist nicht für den Betrieb in Höhen über 2000 m ausge-

legt.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine Um-

bau- oder Reparaturversuche. Das Gerät enthält keine durch Sie

auswechselbaren oder zu reparierenden Teile. Wenden Sie sich

bei Fragen und Problemen an unseren Kundenservice.

Benutzung

Bestimmungsgemäße Verwendung

Der LED-Strahler dient zur Beleuchtung von Hauseingängen, Hofein-

fahrten, etc. Er ist zur Montage im Innen- und Außenbereich geeignet.

Der LED-Strahler ist spritzwassergeschützt (IP44).

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädi-

gung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie

Kurzschluss, Brand, elektrischer Schlag etc., verbunden.

Das gesamte Produkt darf in keiner Weise geändert bzw. umgebaut

werden!

Vorbereitungen zur Montage

Die Installation und Montage des Strahlers darf nur durch eine qualifi-

zierte Elektrofachkraft (z. B. Elektriker) erfolgen, die mit den einschlägi-

gen Vorschriften (z.B. VDE) vertraut ist!

Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie

nicht nur sich selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für die Montage und den Anschluss,

so nehmen Sie diese Arbeiten nicht selbst vor, sondern beauftragen

Sie einen Fachmann.

Beachten Sie die Sicherheitshinweise!

Achten Sie unbedingt auf die richtige Montageposition des LED-

Strahlers und der Netzzuleitung. Bei einer Montage im Außenbereich

sollte die Netzzuleitung so verlegt werden, dass kein Regenwasser in

das Gehäuse eindringen kann.

Der LED-Strahler darf nicht in der Nähe von Wasser und anderen

Flüssigkeiten, oder an Standorten betrieben werden, an denen sich

Wasser und andere Flüssigkeiten ansammeln könnten. Bitte einen

Mindestabstand von 5 m zu Schwimmbecken, Teichen etc. einhalten.

Der LED-Strahler darf nicht auf oder in der Nähe von brennbaren Ober-

flächen montiert werden.

Der LED-Strahler darf nicht in der Nähe von brennbaren und bewegli-

chen Gegenständen montiert werden, wie Möbel, Dekorationsmaterial,

Vorhängen, Kerzen usw.

Benutzung

Montieren Sie den LED-Strahler nur auf einem stabilen Untergrund

(Wand/Decke). Der Montageort muss stabil sein und darf keinen Vibra-

tionen ausgesetzt sein. Je nach Untergrund verwenden Sie passende

Schrauben und Dübel.

Der LED-Strahler muss in der bauseitigen Unterverteilung mit einer

10/16A-Sicherung abgesichert werden. Davor muss ein Fehlerstrom-

schutzschalter (FI) geschaltet werden.

Die Installation des LED-Strahlers darf nur im spannungsfreien Zustand

vorgenommen werden. Hierzu genügt es jedoch nicht, den Lichtschal-

ter auszuschalten!

Schalten Sie die elektrische Netzzuleitung allpolig stromlos, indem Sie

die zugehörige Stromkreissicherung entfernen bzw. den Sicherungsau-

tomaten abschalten. Sichern Sie diese vor unberechtigtem Wiederein-

schalten, z.B. mit einem Warnschild. Schalten Sie auch den zugehöri-

gen Fehlerstromschutzschalter aus.

Überprüfen Sie die Netzzuleitung mit einem geeigneten Messgerät auf

Spannungsfreiheit.

Der Schutzleiter muss bei der Installation mit angeschlossen werden!

Wenn der LED-Strahler als Ersatz für eine bereits bestehende Leuchte

dient und kein Schutzleiter zur Verfügung steht, so darf der LED-

Strahler nicht montiert werden. Verlegen Sie vorher eine neue Netzzu-

leitung.

Wird kein Schutzleiter angeschlossen, so liegt im Fehlerfall die Netz-

spannung am Metallgehäuse des LED-Strahlers an. Es besteht Le-

bensgefahr durch einen elektrischen Schlag!

Beim Bohren in Wand oder Decke achten Sie auf Kabel sowie Gas-

und Wasserleitungen.

Montage/Installation

1. Drehen Sie die Befestigungsmutter (7) der Kabel-

verschraubung (6) los und führen Sie die Netzzu-

leitung durch die Befestigungsmutter und die

wasserdichte Kabeldurchführung (8).

Benutzung

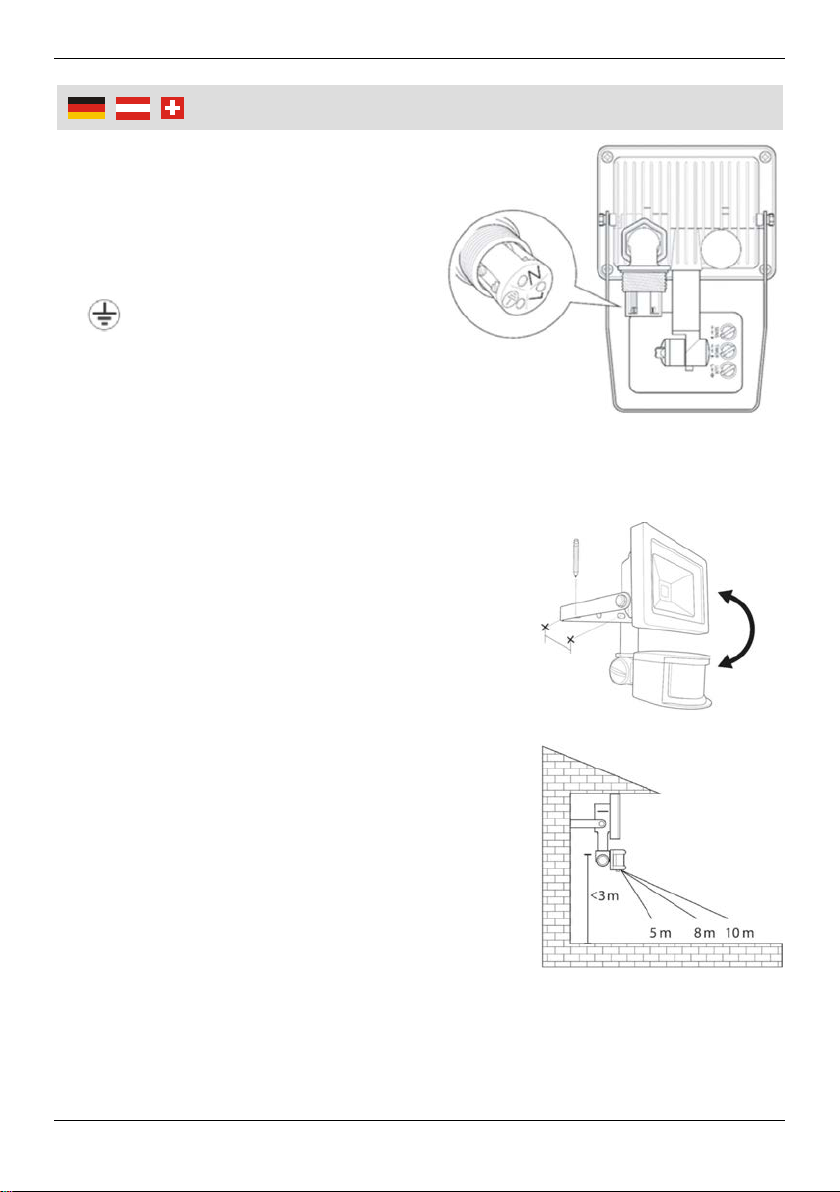

2. Befestigen Sie die drei Adern der

Netzzuleitung mit den gekenn-

zeichneten Klemmen.

N = Blau

L = Braun/Schwarz

= PE (Grün/Gelb)

WARNUNG! Stromschlaggefahr!

Der Strahler darf nur mit ange-

schlossener Erdung verwendet

werden.

Hinweis: Sollte der Strahler nach dem Anschließen, im Auszustand,

glimmen, tauschen Sie die Kabel L und N.

3. Schrauben Sie die Befestigungsmutter (7)

wieder fest.

4. Sichern Sie die Zuleitung mit der wasser-

dichten Kabeldurchführung (8).

5. Befestigen Sie die Wandhalterung (3) mit

zwei oder drei Schrauben sicher an einer

geeigneten Wand. Achten Sie auf festen Sitz

des Strahlers.

6. Neigen Sie den LED-Strahler in den ge-

wünschten Winkel und ziehen Sie die Ge-

lenkschrauben (5) des Strahlers fest.

Hinweis: Überprüfen Sie vor einer perma-

nenten Wandmontage die ordnungsgemäße

Funktion und den Erfassungsbereich des

Bewegungssensors (1). Wählen Sie den

Montageort entsprechend so, dass die

Leuchte durch „Vorbeilaufen“ rechtzeitig ak-

tiviert werden kann.

Einschalten

Der LED-Strahler wird durch Einstecken des Netzsteckers bzw. durch

Stromzuführung eingeschaltet.

Inhaltsverzeichnis

Sprachen:

Andere Wetelux Scheinwerfer Handbücher

Wetelux

Wetelux 90 08 35 Bedienungsanleitung

Wetelux

Wetelux 92 75 59 Bedienungsanleitung

Wetelux

Wetelux 84 26 89 Bedienungsanleitung

Wetelux

Wetelux 85 58 70 Bedienungsanleitung

Wetelux

Wetelux 91 97 52 Bedienungsanleitung

Wetelux

Wetelux 130 Bedienungsanleitung

Wetelux

Wetelux 90 08 27 Bedienungsanleitung

Wetelux

Wetelux 90 08 26 Bedienungsanleitung

Wetelux

Wetelux 85 58 69 Bedienungsanleitung

Wetelux

Wetelux 90 08 22 Bedienungsanleitung

Wetelux

Wetelux 84 26 92 Bedienungsanleitung

Wetelux

Wetelux 97 53 50 Bedienungsanleitung

Wetelux

Wetelux 95 14 19 Bedienungsanleitung

Wetelux

Wetelux 88 96 98 Bedienungsanleitung

Wetelux

Wetelux 90 08 28 Bedienungsanleitung

Wetelux

Wetelux CE-82-Y S.S 300 Bedienungsanleitung

Beliebte Scheinwerfer Handbücher anderer Marken

VIZULO

VIZULO Micro Martin Benutzerhandbuch

EuroLite

EuroLite LED IP FL-100 SMD Bedienungsanleitung

Cooper Wheelock

Cooper Wheelock XB12 Bedienungsanleitung

Allen + Roth

Allen + Roth 17624-000 Bedienungsanleitung

ADJ

ADJ 4 STAGE PAK Bedienungsanleitung

Cooper Lighting

Cooper Lighting EGL91SW233 Bedienungsanleitung

Max

Max 37496 Bedienungsanleitung

BEGA

BEGA 85 143 Bedienungsanleitung

Beamz

Beamz 151.226 Bedienungsanleitung

EuroLite

EuroLite LED IP FL-8 Bedienungsanleitung

Ledj

Ledj PERFORMER 36 RGB Bedienungsanleitung

Perel

Perel ELS3 Bedienungsanleitung

Perel

Perel ELS3WD Bedienungsanleitung

LumX

LumX LM 36130 Bedienungsanleitung

Xtricity

Xtricity 4-80053 Bedienungsanleitung

Stahl

Stahl 6521/4 Series Bedienungsanleitung

Ecosense

Ecosense EcoSpec Bedienungsanleitung

Ayrton

Ayrton minipanel FX Bedienungsanleitung
