Whirlpool GJC3055RB01 Bedienungsanleitung

COOKTOP PARTS

For Models: GJC3055RB01, GJC3055RP01, GJC3055RS01

(Black) (Pure White) (S.Steel)

4−07 Litho in U.S.A. (cre) Part No. 8186504 Rev.A

30" ELECTRIC

BUILT−IN

TAP TOUCH COOKTOP

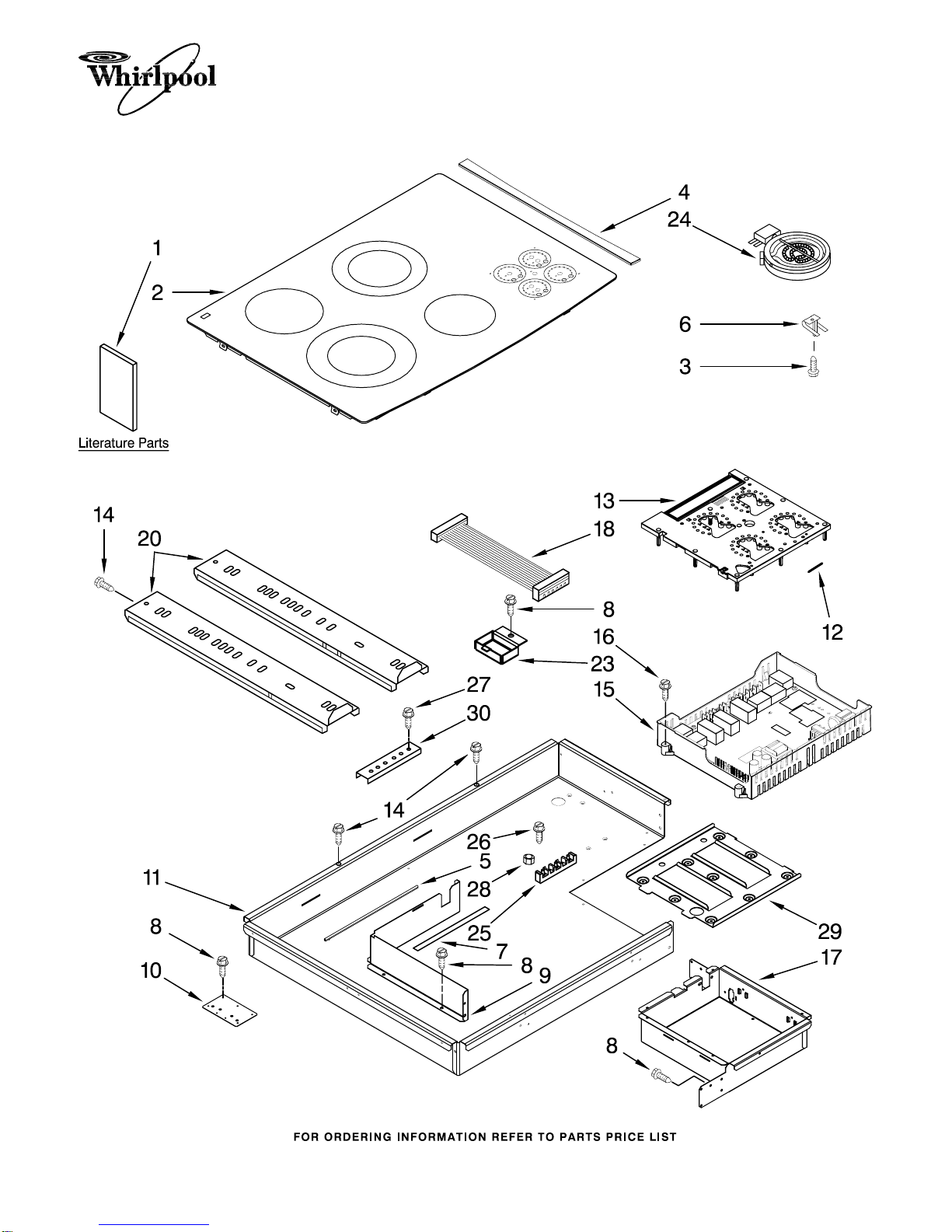

COOKTOP PARTS

For Models: GJC3055RB01, GJC3055RP01, GJC3055RS01

(Black) (Pure White) (S.Steel)

8186504

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

8286285 Tech Sheet

8286614 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop, Glass

8285971 Black

8286003 White

8286005 Stainless Steel

3 246119 Screw

4 Trim, Cooktop

(S.Steel Mdl Only)

8285990 LH

8285991 RH

5 8285240 Seal, Heat

6 9759094 Spring Locator (8)

7 8285426 Seal, Foam

8 3196160 Screw

9 8286577 Wall, Inside

10 8286535 Bracket, Bottom

11 8286554 Box, Burner

12 3192439 Seal, Switch

13 Board, Control

8286133 Black & S.Steel

Models

8286134 Pure White Model

14 3196537 Screw

15 8285917 Board, Power

16 4449745 Screw

17 8286575 Box, Touch Control

18 8285319 Cable Ass’y

20 8286585 Rail, Element (2)

23 8285593 Cover, Harness

24 Element, Surface

8285230 1200W RF

8285938 2000/1000W RR

8285845 2500/1200W LF

4453907 1500W LR

25 4449868 Block, Terminal

26 3196163 Screw, 10−16 x 7/8

27 3400093 Screw

28 112432 Nut, #10−32 Hex

29 9757815 Support, Module

30 4455917 Bracket, Mounting

OPTIONAL PARTS (NOT INCLUDED)

For Models: GJC3055RB01, GJC3055RP01, GJC3055RS01

(Black) (Pure White) (S.Steel)

8186504

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192408 Bracket,

Support (2)

OPTIONAL PARTS

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242827 Wire, Yellow

14 Ga. 150 C

ACCESSORY PARTS

4456147 Cleaner, Glass

WIRING HARNESS PARTS

8285951 Wiring Harness

Surface Unit

8286382 Clip, Harness

3400015 Screw, Ground

8286379 Conduit Assy.
