Whirlpool AKM 250/WH Bedienungsanleitung

SERVICE Whirlpool Europe

Customer Services AKM 250/WH

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 28.04.2000 (Mod. 01) Subject to modiﬁcation

Document-No.: 4812 715 16755

Model AKM 250/WH

Version 8571 250 35010 Page

Technical data 2

Spare part list 3

Exploded view 4

Wiring diagram 5

Service Manual

Gas hob

AKM 250/WH

SERVICE

12.08.1997 / Page 2 AKM 250/WH Whirlpool Europe

Doc. No: 4812 715 16755 8571 250 35010 Customer Service

Technical data

Type of gas used Type of

burner Injector

marking Rated heat

capacity

PCS-kW

Rated

consumption Reducedheat

capacity

PCS-kW

Gas pressure (mbar)

min. rat. max.

Natural Gas

(Methane)

G 20

large

medium

small

128

3,00

1,65

1,00

286 l/h

157 l/h

95 l/h

0,60

0,35

0,30 17 20 25

Natural Gas

(Cylinder)

G 30

large

medium

small

3,00

1,65

1,00

218 g/h

120 g/h

73 g/h

0,60

0,25

0,30 20 28-30 35

Natural Gas

(Cylinder)

G 31

large

medium

small

3,00

1,65

1,00

214 g/h

118 g/h

71 g/h

0,60

0,25

0,30 25 37 45

Type of gas used Appliance

model Total rated heat

capacity

PCS-kW

Total rated

consumption Air required for

burning m3/h

G20 20 mbar 4G 7,30 695 l/h 14,6

G30 28-30 mbar 4G 7,30 531 g/h 14,6

G31 37 mbar 4G 7,30 521 g/h 14,6

1. Medium Burner

2. Medium Burner

3. Large Burner

4. Small Burner

Voltage: 230 V

Frequency: 50 Hz

SERVICE Whirlpool Europe AKM250/WH 28.04.2000 (Mod. 01) / Page 3

Customer Service 8571 250 35010 Doc. No: 4812 715 16755

Spare part list

Model AKM 250/WH

Service No. 857125035010

Version 857125035010

Pos. No. 12NC Code Description

002 0 4819 450 58184 Lid

031 0 4819 442 38887 Hob

031 1 4819 468 18272 Stopper

033 0 4819 458 68067 Grid for hob

043 0 4819 417 19214 Hinge right

043 1 4819 417 19215 Hinge left

043 2 4819 404 79321 Bearing right

043 3 4819 404 79322 Bearing left

043 4 4819 310 39437 Washer set

332 2 4819 410 28915 Button,push f. electr. ignition

334 3 4819 411 29255 Knob

470 0 4819 360 69692 Injector holder A

470 1 4819 360 69689 Injector holder SR

470 2 4819 360 69691 Injector holder R

471 0 4819 360 78397 Burner A

471 1 4819 360 78398 Burner SR

471 2 4819 360 78399 Burner R

473 0 4819 360 69682 Lid burner A

473 1 4819 360 69681 Lid burner SR

473 2 4819 360 69679 Lid burner R

474 0 4819 310 39346 Set of nozzles G20-20 mbar

474 3 4819 310 39347 Set of nozzles G30-29/G31-37 mbar

571 0 4819 360 58672 Tap R

571 1 4819 360 58671 Tap SR

571 2 4819 360 58673 Tap A

591 0 4819 252 68146 Spark plug

591 1 4819 492 68788 Spring

595 0 4819 145 78206 Connectionblock + generator

773 0 4819 530 48605 Pipe, burner rear right

773 1 4819 530 48603 Pipe, burner front right

773 2 4819 530 48604 Pipe, burner rear left

773 3 4819 530 48602 Pipe, burner front left

773 9 4819 526 48179 Tube bend

794 0 4819 466 68874 Gasket ring

794 1 4819 532 58229 Gasket ring

794 2 4819 530 58065 Gasket ring

900 1 4819 404 79304 Bracket

904 0 4819 468 18271 Rubber

912 0 4819 502 18429 Screw

922 1 4819 532 28276 Bushing

932 2 4819 492 68791 Spring

964 0 4819 468 18261 Gasket hob

SERVICE

12.08.1997 / Page 4 AKM 250/WH Whirlpool Europe

Doc. No: 4812 715 16755 8571 250 35010 Customer Service

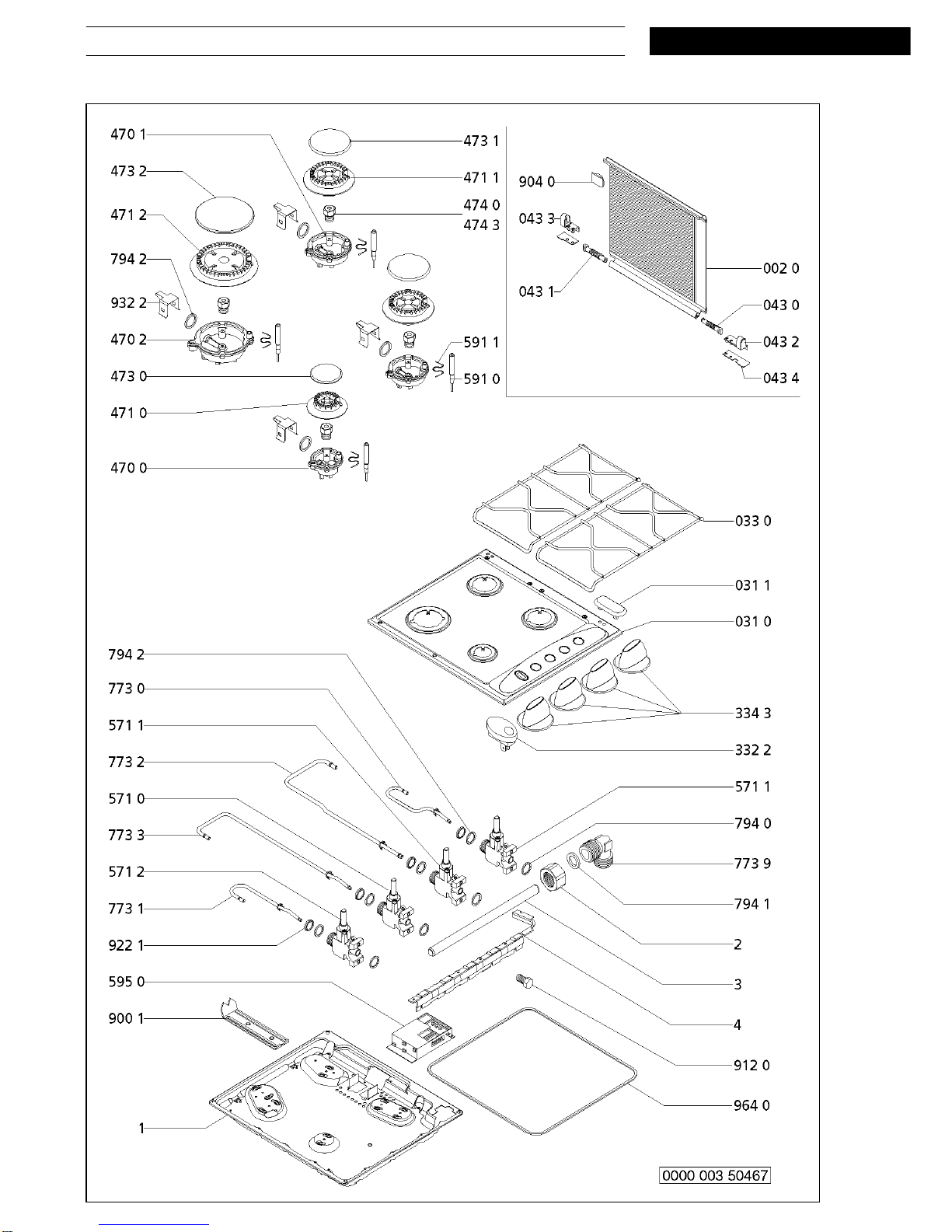

Exploded view

SERVICE Whirlpool Europe AKM 250/WH 12.08.1997 / Page 5

Customer Service 8571 250 35010 Doc. No: 4812 715 16755

Wiring diagram
