Wilo-Drain LP 40

D Einbau- und Betriebsanleitung

GB Installation and operating instructions

F Notice de montage et de mise en service

2 048 284 –Ed.02/ 2009-04

www.motralec.com / [email protected] / 01.39.97.65.10

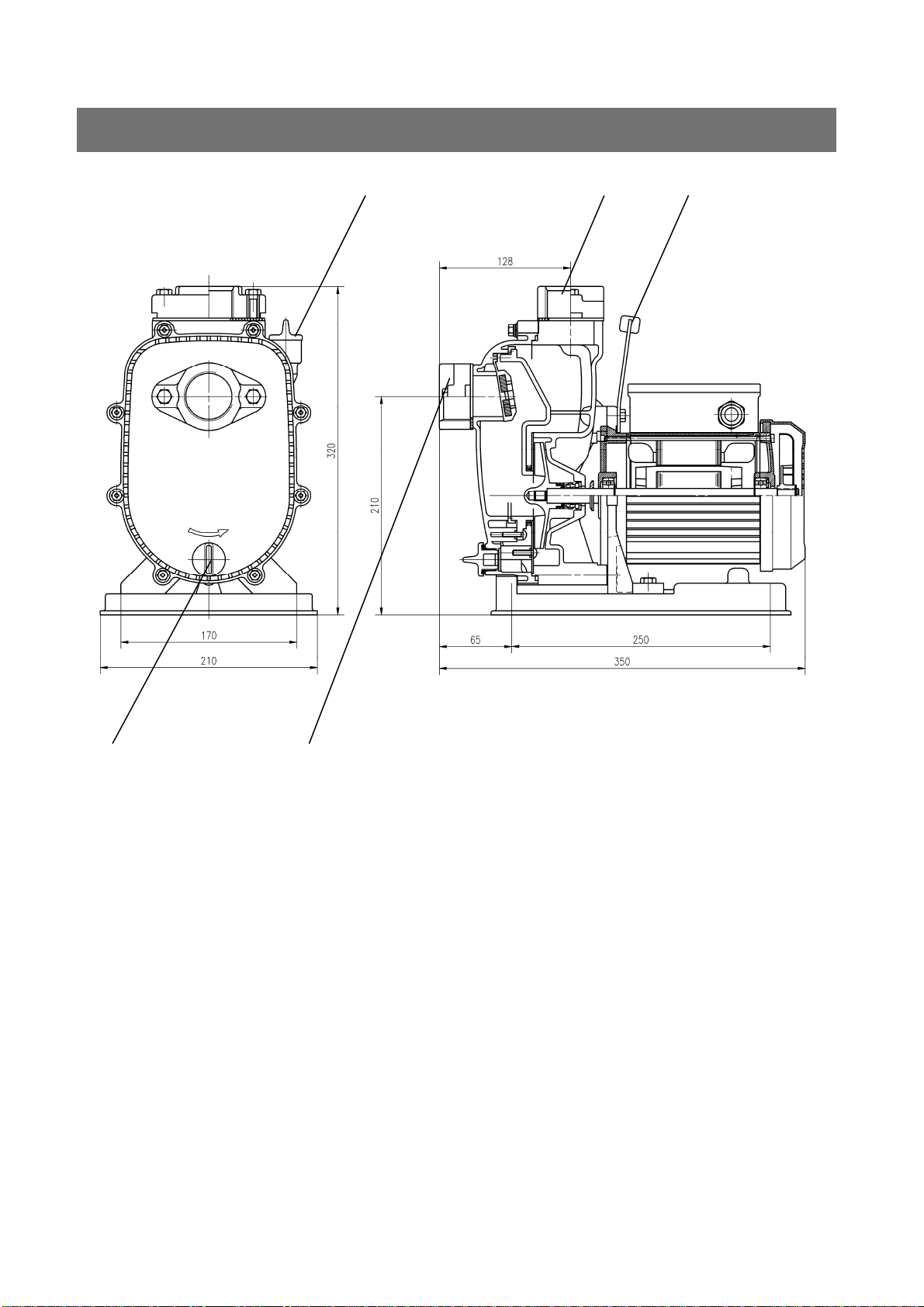

Fig. 1:

2 3

www.motralec.com / [email protected] / 01.39.97.65.10

D1 Allgemeines ..................................................................................................................3

2 Sicherheit ......................................................................................................................5

3 Transport und Zwischenlagerung ..............................................................................6

4 Beschreibung von Erzeugnis und Zubehör ...............................................................6

5 Aufstellung / Einbau.....................................................................................................7

6 Inbetriebnahme............................................................................................................7

7 Wartung.........................................................................................................................7

8 Störung, Ursachen und Beseitigung ..........................................................................8

GB 1 General ..........................................................................................................................9

2 Safety...........................................................................................................................11

3 Transport and iterim strorage...................................................................................12

4 Product and accessory description..........................................................................12

5 Assembly / Installation ..............................................................................................12

6 Operation ....................................................................................................................13

7 Maintenance ...............................................................................................................13

8 Problem, causes and solutions .................................................................................14

F1 Généralités..................................................................................................................15

2 Sécurité........................................................................................................................17

3 Transport et stockage ...............................................................................................18

4 Description du produit et des accessoires..............................................................18

5 Installation / Montage................................................................................................18

6 Mise en service ...........................................................................................................19

7 Entretien......................................................................................................................19

8 Pannes, causes et remèdes.......................................................................................20

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

1 Allgemeines

Einbau- und Inbetriebnahme nur durch Fachpersonal

1.1 Verwendungszweck

Die selbstansaugenden Schmutzwasserpumpen Wilo-Drain LP40 eignen sich zur Förderung von gro-

ßen Mengen sauberen oder leicht verschmutzten Wassers. Ihr Einsatz erfolgt

in Gärtnereien,

in der Landwirtschaft,

im Ackerbau,

in Industrie- und Verfahrenstechnik.

Die LP-Pumpen sind durch den Einsatz von Polypropylen und Bronze korrosionsfrei und können da-

durch auch zur Förderung von Seewasser verwendet werden.

Dies ermöglicht auch die Anwendung für

Aquarienbecken und

Fischfarmen

Die Pumpe LP40 darf nicht zur Förderung von fäkalienbelastetem Roh-Abwasser einge-

setzt werden. Die örtlichen Vorschriften sind zu beachten.

Die Pumpe darf nicht zur Förderung von Trinkwasser eingesetzt werden.

1.2 Angaben über das Erzeugnis

1.2.1 Typenschlüssel

LP 40 / 11 - 1- 230

Baureihe: Lifting-Pump

Anschlussnenndurchmesser

Max. Förderhöhe

Anzahl der Phasen

Nennspannung [V]

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

1.2.2 Anschluss- und Leistungsdaten

Netzspannung: 1 ~ 230 V, ±10%

Netzfrequenz: 50 Hz

Schutzart: IP 44

Isolationsklasse B

Betriebsart S1 Dauerbetrieb

Kondensator Kapazität 9μF, 450V

Drehzahl: max. 2900 ¹/min (50 Hz)

max. Stromaufnahme: siehe Typenschild

Aufnahmeleistung P1: 500W

Motor-Nennleistung P2: 400W

max. Förderleistung Qmax siehe Typenschild

max. Förderhöhe Hmax siehe Typenschild

max. Ansaugtiefe 6m

Nennweite des Druckstutzens: 40mm, 1½ “

Nennweite des Saugstutzens: 40mm, 1½ “

zul. Temperaturbereich des Fördermediums: 0 bis +35°C

1.2.3 Ansaugzeit

Die Dauer des Ansaugvorgangs der Pumpe LP40 ist von der entsprechenden Ansaughöhe abhängig.

Das unten abgebildete Diagramm stellt die benötigte Zeit für den Ansaugvorgang in Abhängigkeit

zur Saugtiefe dar. Die genannten Zeiten sind Durchschnittswerte und können je nach Anwendung,

z.B. bei Verwendung eines Saugschlauches o.ä. nach oben abweichen.

Ansaugzeit

0 5 10 15

Zeit t [min]

H [m]

Ansaughöhe [m] Ansaugzeit

[min] ca.

1,0 1

2,0 2

3,0 4

4,0 6

5,0 9

6,0 10

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

2 Sicherheit

Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung und Betrieb zu beachten

sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur

sowie dem zuständigen Betreiber zu lesen.

Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten allgemeinen Sicherheitshin-

weise zu beachten, sondern auch die unter den folgenden Hauptpunkten mit Gefahrensymbolen

eingefügten, speziellen Sicherheitshinweise.

2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung

Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdun-

gen für Personen hervorrufen können, sind mit dem allgemeinen Gefahrensymbol

bei Warnung vor elektrischer Spannung mit

besonders gekennzeichnet.

Bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für die Pumpe/Anlage und deren Funktion

hervorrufen können, ist das Wort

ACHTUNG!

eingefügt.

2.2 Personalqualifikation

Das Personal für die Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen.

2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann eine Gefährdung für Personen und Pumpe/Anlage

zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadener-

satzansprüche führen.

Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen:

Versagen wichtiger Funktionen der Pumpe/Anlage,

Versagen vorgeschriebener Wartungs- und Reparaturverfahren

Gefährdungen von Personen durch elektrische, mechanische und bakteriologische Einwirkungen,

Sachschäden

2.4 Sicherheitshinweise für den Betreiber

Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten.

Gefährdungen durch elektrische Energie sind auszuschließen. Weisungen lokaler oder genereller Vor-

schriften [z.B. IEC, VDE usw.] und der örtlichen Energieversorgungsunternehmen sind zu beachten.

Gefährdungen durch mechanische oder bakteriologische Einwirkungen sind auszuschließen. Örtliche

Vorschriften und Richtlinien der Abwassertechnik sind zu beachten.

2.5 Sicherheitshinweise für Inspektions- und Montagearbeiten

Der Betreiber hat dafür zu sorgen, dass alle Inspektions- und Montagearbeiten von autorisiertem und

qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebsan-

leitung ausreichend informiert hat.

Die Arbeiten an der Pumpe/Anlage dürfen nur im Stillstand durchgeführt werden.

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

2.6 Eigenmächtiger Umbau und Ersatzteilherstellung

Veränderungen der Pumpe/Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originaler-

satzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer

Teile kann die Haftung für die daraus entstehenden Folgen aufheben.

2.7 Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Pumpe/Anlage ist nur bei bestimmungsgemäßer Verwendung

entsprechend Abschnitt 1 der Betriebsanleitung gewährleistet. Die im Katalog/Datenblatt angege-

benen Grenzwerte dürfen auf keinen Fall unter- bzw. überschritten werden.

3 Transport und Zwischenlagerung

ACHTUNG! Die Pumpe darf zum Transport nur an dem dafür vorgesehenen Bügel getra-

gen/aufgehängt werden. Niemals am Kabel. Die Pumpe ist gegen Schlag- und

Druckbeanspruchung zu schützen.

Es ist zu beachten das die Pumpe im Betrieb frei steht und nicht mit brennbaren

Stoffen (Lappen, Kleidung etc.) in Berührung kommen kann.

Wird die Pumpe lange nicht benutzt, so ist zu empfehlen diese spannungsfrei zu

schalten.

4 Beschreibung von Erzeugnis und Zubehör

4.1 Beschreibung der Pumpe (Fig. 1)

Pos. 1 Einfüll- / Entlüftungsstutzen Pos. 4 Transportbügel

Pos. 2 Entleerungsstopfen Pos. 5 Druckstutzen

Pos. 3 Saugstutzen

Die selbstansaugende Pumpe Wilo LP wird von einem ans Pumpengehäuse angeschraubten, tro-

ckenlaufenden Motor angetrieben. Pumpe und Motor haben eine gemeinsame Welle aus rostfreiem

Edelstahl. Das Laufrad der Pumpe besteht aus einer Bronze Legierung. Das Pumpengehäuse besteht

aus fieberglasverstärktem Kunststoff. Die Pumpe saugt über einen horizontal liegenden, mit einem

Kunststoff Flansch versehenen Sauganschluss an. Der Druckstutzen ist mit selbigen Flansch verse-

hen und wird vertikal aus dem Pumpengehäuse ausgeführt.

4.2 Lieferumfang

Einbau- und Betriebsanleitung

Kunststoffflansche an Saug- und Druckseite 1 ½“

4.3 Zubehör

Zubehör muss gesondert bestellt werden.

Saugseitig: Spezielle Vakuumgeeignete Schläuche verwenden.

5 Aufstellung / Einbau

Die Pumpen der Baureihe LP sind für die folgenden Aufstellungsarten

transportable Trockenaufstellung

stationäre Trockenaufstellung

vorgesehen.

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

5.1 Montage

Der Aufstellungsort der Pumpe muss frostfrei sein.

Der Schacht muss vor Aufstellung und Inbetriebnahme frei von groben Feststoffen (z.B. Bauschutt

usw.) sein.

Einbaumaße siehe Katalog.

Die Druckleitung muss die Nennweite der Pumpe aufweisen.

Die Saugleitung und die Flanschverbindung müssen dicht sein, sonst ist kein Saugbetrieb möglich.

5.2 Elektrischer Anschluss

Der elektrische Anschluss ist von einem beim örtlichen Energieversorgungsunternehmen

(EVU) zugelassenen Elektroinstallateur und entsprechend den geltenden örtlichen (z.B.

VDE-Vorschriften) auszuführen.

Stromart und Spannung des Netzanschlusses müssen den Angaben auf dem Typenschild entspre-

chen,

Netzseitige Absicherung: 16A, träge,

Anlage vorschriftsmäßig erden,

Die Aderbelegung des Anschlusskabels ist entsprechend der Skizze im Schaltkastendeckel vorzu-

nehmen.

Pumpen mit weniger als 10 m Anschlussleitung sind (gemäß. EN 60335) nur zum Einsatz inner-

halb von Gebäuden, also nicht für Betrieb im Freien zugelassen.

6 Inbetriebnahme

Um eine optimale Ansaugung zu erreichen, muss die Pumpe vor Inbetriebnahme über den Einfüll-

stutzen angefüllt werden.

7 Wartung

Lager und Gleitringdichtungen sind wartungsfrei. Es wird jedoch empfohlen, die Pumpe halbjährlich

durch den Wilo-Kundendienst warten und überprüfen zu lassen.

Bei Wartungsarbeiten ist mit Schutzhandschuhen zu arbeiten, um einer evtl. Infektions-

gefahr vorzubeugen.

Bei allen Wartungs- und Reparaturarbeiten ist die Pumpe spannungsfrei zu schalten

und gegen unbefugtes Wiedereinschalten zu sichern.

Schäden am Anschlusskabel sind grundsätzlich nur durch einen qualifizierten Elektroins-

tallateur zu beheben.

ACHTUNG! Die Gleitringdichtung darf nicht trocken laufen!

Der Trockenlauf vermindert die Lebensdauer von Motor, Dichtungen und Gleit-

ringdichtung.

Die Pumpe mit Wasser füllen!

www.motralec.com / [email protected] / 01.39.97.65.10

Deutsch

8 Störungen, Ursachen und Beseitigung

Störung Ursache Beseitigung

Pumpe läuft nicht an Keine Spannung Leitungen u. Sicherungen überprüfen bzw.

Sicherungsautomaten in Verteilerstation

wieder einschalten

Rotor blockiert Gehäuse und Laufrad reinigen

Kabelunterbrechung Widerstand des Kabels prüfen. Wenn nötig,

Kabel wechseln. Nur originales Wilo-

Sonderkabel verwenden !

Pumpe hat keine

Leistung

Pumpe saugt Luft durch zu

starkes Absinken des Flüssig-

keitsspiegels

Flüssigkeitsspiegel kontrollieren.

Pumpe arbeitet gegen Luft-

polster

Pumpe mit Wasser befüllen.

Druckleitung verstopft Leitung demontieren und reinigen

Laufrad durch Fremdkörper

verstopft

Anlage spannungsfrei schalten u. gegen

unbefugtes Wiedereinschalten sichern,

Fremdkörper entfernen.

Pumpe saugt nicht

mehr an

Saugseitiger Schlauch un-

dicht

Undichtigkeit beseitigen, gegebenenfalls

Schlauch erneuern

Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an

die nächstgelegene Wilo-Kundendienststelle oder Vertretung.

Technische Änderungen vorbehalten !

www.motralec.com / [email protected] / 01.39.97.65.10

Andere Handbücher für Drain LP 40

Inhaltsverzeichnis

Sprachen:

Andere Wilo Wasserpumpe Handbücher

Wilo

Wilo Drain TM 32 Bedienungsanleitung

Wilo

Wilo DrainLift WS 40/50 Basic Bedienungsanleitung

Wilo

Wilo CronoLine-IL Bedienungsanleitung

Wilo

Wilo TOP-S Bedienungsanleitung

Wilo

Wilo Wilo-COE-2-EMHIL Bedienungsanleitung

Wilo

Wilo Wilo-CronoLine-IL Bedienungsanleitung

Wilo

Wilo MVIL 100 Bedienungsanleitung

Wilo

Wilo Wilo-Steckmodul S1R-h Star-Z 20 Series Bedienungsanleitung

Wilo

Wilo MHIE 1ph Bedienungsanleitung

Wilo

Wilo WILO-Sub TWU4-0211EM Bedienungsanleitung

Wilo

Wilo Stratos ECO Series Bedienungsanleitung

Wilo

Wilo SiFire EN 100/200-205-45 E Bedienungsanleitung

Wilo

Wilo Scot Pump MVI 5 Bedienungsanleitung

Wilo

Wilo Yonos PARA RSTG Bedienungsanleitung

Wilo

Wilo SiClean Comfort Series Bedienungsanleitung

Wilo

Wilo WJ Series Bedienungsanleitung

Wilo

Wilo Wilo-DrainLift Con Bedienungsanleitung

Wilo

Wilo VeroLine IPH Series Benutzerhandbuch

Wilo

Wilo Stratos PARA-C Bedienungsanleitung

Wilo

Wilo CronoLine-IL-E Bedienungsanleitung

Wilo

Wilo Plavis 011-C Bedienungsanleitung

Wilo

Wilo Sub TWI 4 Bedienungsanleitung

Wilo

Wilo Wilo-Jet-WJ Bedienungsanleitung

Wilo

Wilo American-Marsh Pumps HH 380 Series Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
