Wilo Economy Bedienungsanleitung

DEinbau- und Betriebsanleitung

GB Installation and operating instructions

FNotice de montage et de mise en service

NL Inbouw- en bedieningsvoorschriften

Wilo-Economy

Wilo-Comfort, -Comfort-N

Wilo-Vario

2 063 145-Ed. 04 / 2010-10-Wilo

Fig. 1a:

Fig. 1b:

Fig. 1c:

Fig. 2a:

12b

12a

Fig. 2b:

Fig. 3:

Fig. 4:

15a 15b

Fig. 5:

Fig. 6:

Fig. 7a:

Fig. 7b:

Fig. 8:

Fig. 9:

Fig. 10:

29a

Schaltbild

s w - bl Öffner

sw - br S c hl i eß er

DEinbau- und Betriebsanleitung 3

GB Installation and operating instructions 20

FNotice de montage et de mise en service 35

NL Inbouw- en bedieningsvoorschriften 52

Deutsch

Einbau- und Betriebsanleitung Wilo-DEA 3

Einbau- und Betriebsanleitung Wilo Druckerhöhungsanlagen (DEA)

Bildlegenden:

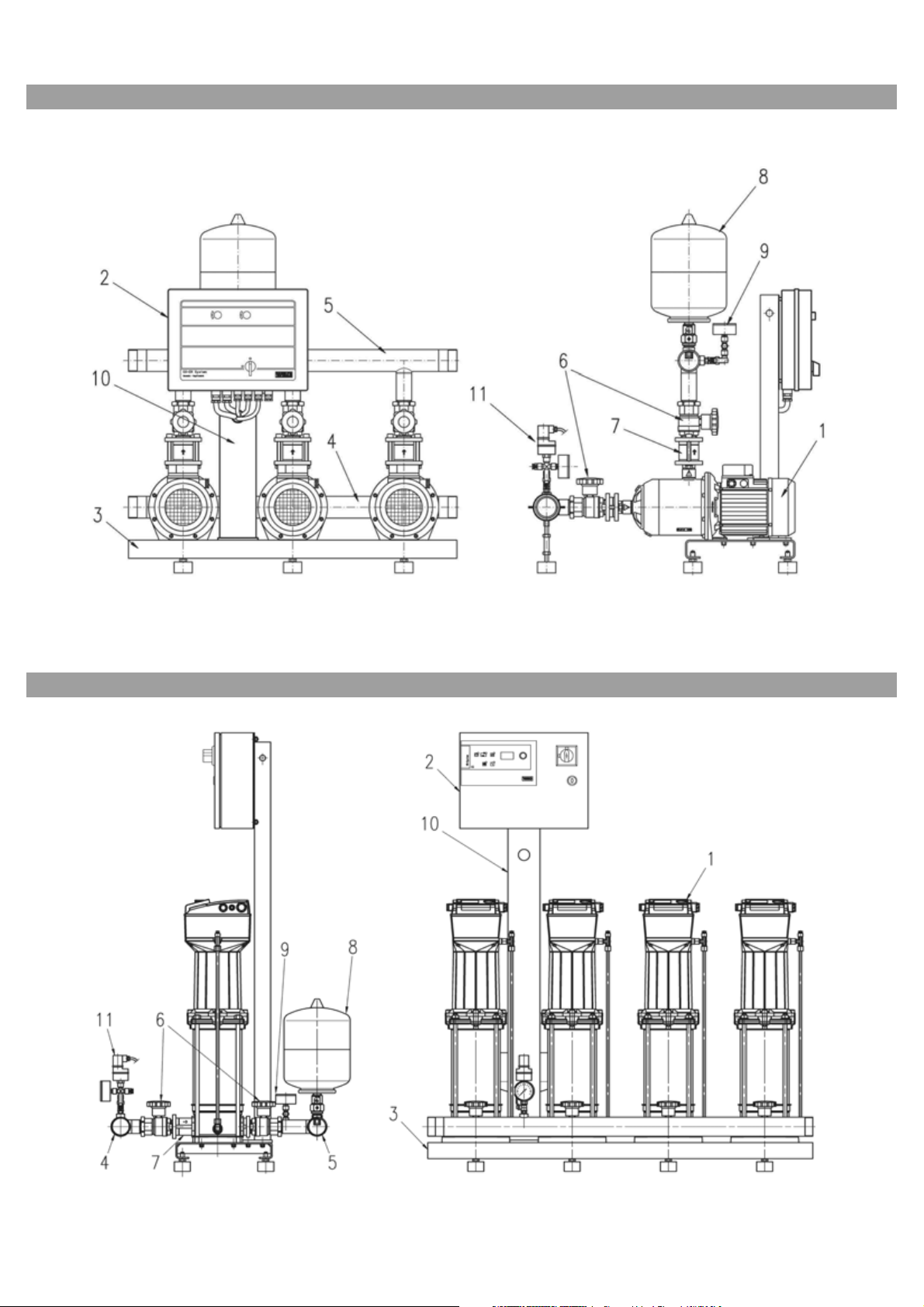

Fig. 1a

Beispiel DEA mit MHI-Pumpen und Schaltgerät ER

Fig. 1b Beispiel DEA mit MVISE und Schaltgerät VR

Fig. 1c Beispiel DEA mit MVI und Schaltgerät CC

(Standgerät-SG)

1 Pumpen

2 Regelgerät

3 Grundrahmen

4 Zulauf-Sammelleitung

5 Druck-Sammelleitung

6 Absperrarmatur

7 Rückflussverhinderer

8 Membrandruckbehälter mit Durchflussarmatur

9 Drucksensor/Manometer

10 Standkonsole

11 Wassermangelsicherung (WMS) optional

Fig. 2a Bausatz Druckgeber und

Membrandruckbehälter

8 Membrandruckbehälter

9 Manometer

12 Druckgeber

12a elektrischer Anschluss, Druckgeber

13 Entleerung/Enlüftung

14 Absperrventil

Fig. 2b Bedienung Durchflussarmatur/Druckprüfung

Membrandruckbehälter

A Öffnen/Schließen

B Entleeren

C Vorpressdruck prüfen

Fig. 3 Hinweistabelle Stickstoffdruck

Membrandruckbehälter (Beispiel)

a Stickstoffdruck entsprechend der Tabelle

b Einschaltdruck Grundlastpumpe in bar PE

c Stickstoffdruck in bar PN2

d Stickstoffmessung ohne Wasser

e Achtung! Nur Stickstoff einfüllen

Fig. 4 Bausatz Wassermangelschutz (WMS)

13 Entleerung/Enlüftung

14 Absperrventil

15 Druckschalter

15a Einstellung Druckschalter

Werkseitige Einstellung:

EIN 1,3 bar/AUS 1,0 bar

Rechtsdrehung (+) Schaltpunkte erhöhen

Linksdrehung (-) Schaltpunkte herabsetzen

Schaltdifferenz (0,3 bar bleibt erhalten!

15b Anschluss im Regelgerät (siehe Klemmplan)

Fig. 5 Beispiel unmittelbarer Anschluss (Hydraulisches

Schema)

Fig. 6 Beispiel mittelbarer Anschluss (Hydraulisches

Schema)

16 Verbraucheranschlüsse vor der DEA

17 Membrandruckbehälter auf der Enddruck-Seite

mit Umgehungsleitung

18 Verbraucheranschlüsse nach der DEA

19 Entwässerungsanschluss für Anlagenspülung

20 DEA mit 4 Pumpen

21 Membrandruckbehälter auf der Zulaufseite mit

Umgehungsleitung

22 Druckloser Vorbehälter auf der Zulaufseite

34 Spüleinrichtung für Zulaufanschluss des Vorbe-

hälters

35 Umgehungsleitung für Revision/Wartung (nicht

ständig installiert)

Fig. 7a Montage: Schwingungsdämpfer und

Kompensator

A Schwingungsdämpfer in vorgesehene Gewinde-

einsätze schrauben und mittels Kontermutter

feststellen

B Kompensator mit Längenbegrenzern (Zubehör)

C Fixierung der Rohrleitung nach DEA, z.B. mit Rohr-

schelle (bauseitig)

Fig. 7b Montage: Flexible Anschlussleitungen

A Bodenfixierung, körperschallentkoppelt (bausei-

tig)

B Kompensator mit Längenbegrenzern (Zubehör)

C Fixierung der Rohrleitung nach DEA, z.B. mit Rohr-

schelle (bauseitig)

D Gewindeklappen (Zubehör)

Deutsch

4WILO SE 10/2010

Fig. 8 Abstützung der Sammelleitung mittels

Schwingungsdämpfer

Fig. 9 Vorbehälter (Beispiel)

23 Zulauf mit Schwimmerventil (Zubehör)

24 Be-/Entlüftung mit Insektenschutz

25 Revisionsöffnung

26 Überlauf

Auf ausreichende Ableitung achten. Siphon oder

Klappe gegen Insekteneintrag vorsehen. Keine

unmittelbare Verbindung zur Kanalisation

(freier Auslauf gemäß EN1717)

27 Entleerung

28 Entnahme (Anschluss für DEA)

29 Wassermangel-Signalgeber mit Klemmkasten

29a Schaltbild

bl = blau sw - bl = Öffner

br = braun sw - br = Schließer

sw = schwarz

30 Anschluss für Spüleinrichtung, Zulauf

31 Niveauanzeige

Fig. 10 Entwässerungsleitung für Spülung

33 Entwässerungsleitung

Nennweite =Pumpenanschluss-Nennweite bzw.

eine Nennweite kleiner als Pumpenanschluss-

Nennweite

Hin-

weis:

Wenn auf der Enddruck-Seite ein Membrandruck-

behälter angeordnet ist, die Entwässerung unmit-

telbar hinter dem Membrandruckbehälter

anordnen.
