Wize T46A Bedienungsanleitung
1DS55-0001
Tilt Wall Mount
For 26”-46” TV’s / Weight Capacity: 150 lb
T46A
Manuel D’instructions
Instruction Manual
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистjv поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
www.wize-av.com info@wize.ru
ВНИМАНИЕ!

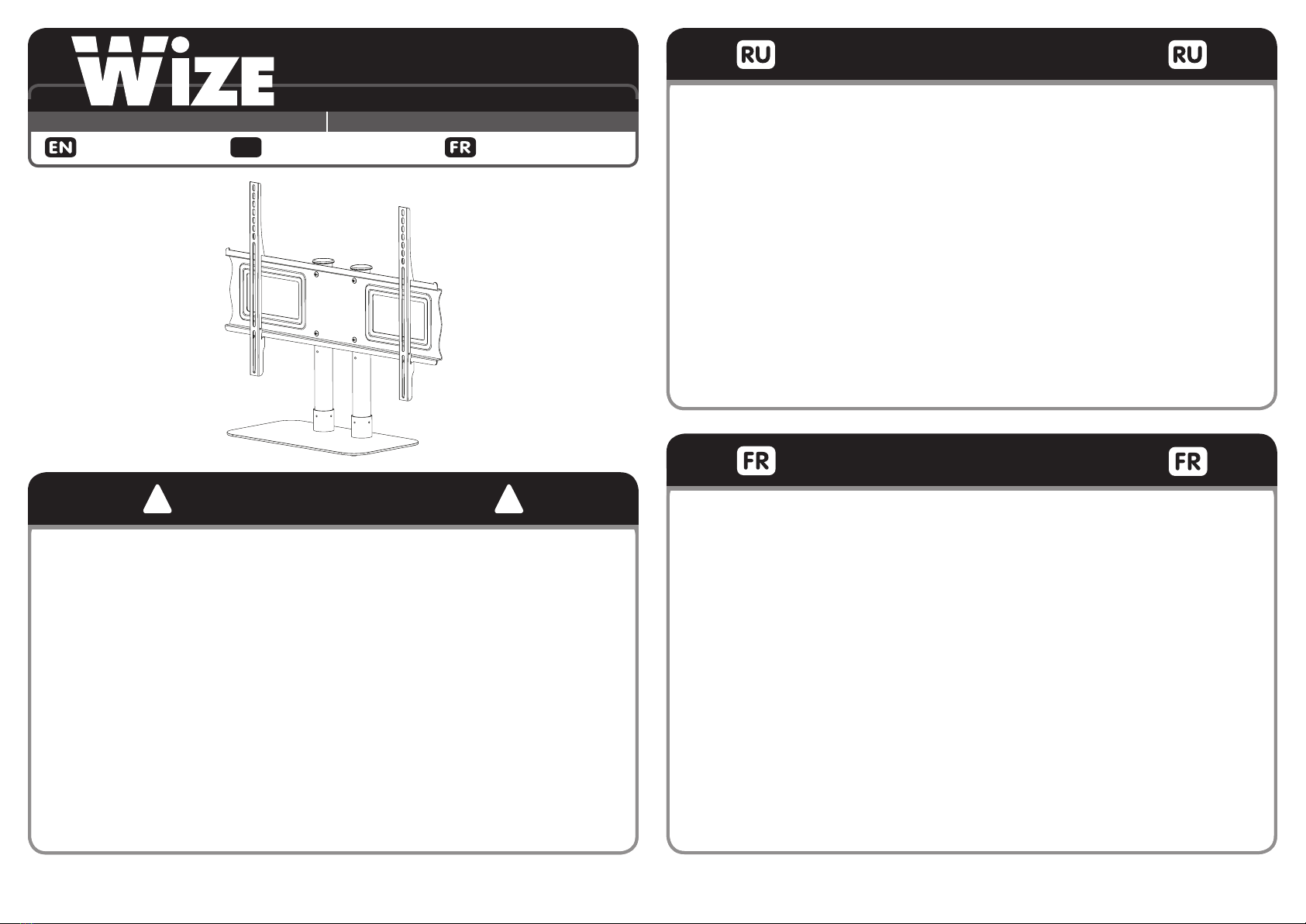

DS55
Single Desktop Stand
For 32”-55” TV’s / Weight Capacity: 150 lb
RU
2DS55-0001
PACKAGE CONTENTS
Входит вкомплект Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Максимальный вес
l’écran
150lb / 68kg
CAUTION!
TOOLS REQUIRED
Необходимые инструменты Outils nécessaires
E(2)
C(1)
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (8)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
Multiwasher
V (4)
M8 Washer
U (8)
Phillips Screwdriver.
Крестовая отвертка.
Tournevis cruciforme.
D(1)
B(1)
A(1)
К
RRR UUU
RRR UUU
RRR UUU
RRR UUU
3
DS55-0001
INSTALL INSTRUCTIONS
Instructions d’installation
Attach adapter plate (C) to pipe assembly (A) using screws (J). Tighten rmly.
Присоединеите адаптер (C) кстойке (A)спомощьнNвинтов (J). Надежно закрепить.
Fixez la plaque d’adaptation (C) au tuyau de montage (A) en utilisant des vis (J).
ADAPTER PLATE INSTALLATION
1
1
Slide steel tubes into base assembly (B) and tighten pre-installed set screws.
Вставте стойку воснование (B) и надежно закрепите винтами.
Insérer les tubes dans la base de montage (B) et serrer avec vis de xation pré-installés.
ASSEMBLY INSTALLATION
2
2
J
C
A
B
RRR UUU
RU
RU
4
DS55-0001
3-4
3-3
Spacer
R or S
If screws bottom out use washers (not included) to eliminate slack.
, ( )
.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
ATTACH MOUNT BRACKETS3-4
!
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Совместите кронштейн (E) с отверстиями на задней части телевизора. Закрепите с
помощьнNотвертки. использовать только ручной инструмент.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement..
3-1 ATTACH MOUNT BRACKETS
If screws (F-M) are needed use multi-washer (V).
Если необходимы винты (F-M) ,используйте шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS3-2
3-2
Multi-washer
(V)
Screws
(F-M)
3-1
Screws
(N-P)
DO NOT USE
Multi-washer
Use spacers (R / S) between TV and mount if needed.
Используйте прокладки (R /S) между кронштейном ителевизором, если необходимо.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS3-3
RU
RU
RU
RU
5
Hook top of brackets (E) over the top of adapter plate (C) then lower down and tilt to-
ward assembly. Using a screwdriver tighten securing screw to lock monitor in place.
,
.. ,
.
Accrocher le haut du support sur le dessus de la plaque d’adaptation (C), puis plus bas et
de l’inclinaison vers l’assemblage. En utilisant un tournevis serrer les vis de xation pour
verrouiller suivre en place.
4HANG TV AND SECURE
4-2
4-1
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
Wize!
,
. Wize 10-
.
.
WARRANTY
DS55-0001
RU
RU
RU
6
www.wize-av.com
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
GARANTIE
WARRANTY CONTINUED
