Pull-out Kitchen Faucet

Robinet d’évier avec arroseur rétractable

Grifo de cocina con rociador retráctil

ITM. /ART. 709491

FP4A0120

Tools needed (not included):

Outils requis (non incluse):

Herramientas necesarias (no se incluye):

Tools needed (included):

Outils requis (incluse):

Herramientas necesarias (incluye):

Adjustable wrenches

Clés réglable

Llaves ajustable

Small hex wrench (for set screw securing)

Petit clé hexagonale (pour la ﬁxation de vis)

Llave hexagonal pequeño (para asegurar el tornillo de ajuste)

Large hex wrench (for base securing)

Grand clé hexagonale (pour la ﬁxation de base)

Llave hexagonal grande (para asegurar el base)

Clear silicone sealant

Scellant à base de silicone clair

Sellador de silicona transparente

Revised Date/Nouvelle Date /Fecha Revisada 09-27-2016

0.25 cm

1/8 in

1/8 po

1.1 cm

7/16 in

7/16 po

5.3 cm / 2-1/16 in / 2-1/16 po

7.4 cm / 2-15/16 in / 2-15/16 po

0.4 cm

3/16 in

3/16 po

2.4 cm

15/16 in

15/16 po

Need Help? Please call our toll-free service line at 1-866-789-2273 (English) for additional assistance or service. Call Monday to Friday 8 am - 8 pm

EST, Saturday 9 am - 6 pm EST.

Besoin d’aide? Veuillez composer le numéro de notre ligne de service sans frais, soit le 1 866 789-2273 (Anglais), pour obtenir de l’aide

supplémentaire du lundi au vendredi de 8 h à 20 h et le samedi de 9 h à 18 h, HNE.

¿Necesita ayuda? Si Necesitas ayuda y asistencia adicional por favor llame a nuestra línea de servicio gratuito al número 1-866-789-2273 (Inglés)

con horario de Lunes a Viernes de 8:00 AM a 8:00 PM hora del Este y Sábado de 9:00 AM a 6:00 PM hora del Este.

Safety Tips

• When installing ﬂexible hose, there should be no torsion or deformation; DO NOT fold into V or L

shape; DO NOT use if there are any cracks or deformations.

• The ﬁttings should be installed by a licensed professional plumber.

• Cover your drain to avoid losing parts.

Conseils de sécurité

• Lorsque vous installez le tuyau ﬂexible, il ne doit exister aucune torsion ou déformation;

NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des ﬁssures ou déformations.

• Les raccords doivent être installés par un plombier professionnel agréé.

• Recouvrez le drain pour éviter de perdre des pièces.

Consejos de Seguridad

• Al instalar la manguera ﬂexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;

NO usar si está agrietada o deformada.

• La instalación de los accesorios debe realizarla un plomero profesional con licencia.

• Cubre el drenaje para evitar que se pierdan piezas.

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

IMPORTANT, CONSERVER POUR RÉFÉRENCE : LIRE ATTENTIVEMENT

IMPORTANTE, CONVERVE PARA REFERENCIA FUTURA : LEA CUIDADOSAMENTE

Important Information

• Prior to beginning installation, turn off the cold and hot water valves and turn on the old faucet to release built-up

pressure.

• When installing your new faucet, ﬁrst hand-tighten the water supply line connector nuts. Then tighten the water supply

line nuts by using two adjustable wrenches (avoid twisting or kinking). After the connection is done, inspect the hose

and ensure there is no twisting or deformation. Water will be unable to pass through hoses that are twisted or kinked

and may become damaged.

Informations importantes

• Avant de commencer l’installation, fermez les valves d’eau froide et chaude et ouvrez le vieux robinet aﬁn de libérer

la pression accumulée.

• Lors de l’installation de votre nouveau robinet, serrez d’abord à la main les écrous de connection de la conduite

d’alimentation d’eau. Ensuite, serrez les écrous des tuyaux d’alimentation en eau en utilisant deux clés à molette

(éviter de la tordre ou de l’entortiller). Une fois connecté, inspectez le tuyau et assurez-vous qu’il n’y a pas de

torsion ou de déformation. L’eau ne pourra pas passer dans les tuyaux s’ils sont pliés ou tordus et cela pourrait les

endommager.

Información Importante

• Antes de comenzar la instalación, cierre las válvulas de agua fría y caliente, y abra el grifo anterior para liberar la

presión acumulada.

• Al instalar el nuevo grifo, primero ajuste con la mano las tuercas de conexión de la línea de suministro de agua.

Luego aprieta las tuercas de suministro de agua mediante el uso de dos llaves ajustable (evite retorcer o deformar

la línea). Después de ﬁnalizar la conexión, inspeccione la manguera y asegúrese de que no esté enroscada ni

deformada. El agua no podrá pasar a través de mangueras enroscadas o deformadas, y estas pueden dañarse.

Maintenance

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a

soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the ﬁnish and void your warranty.

Entretien

Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf

en le nettoyant régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les

produits chimiques puissants puisqu’ils materont le ﬁni et annuleront votre garantie.

Mantenimiento

Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para

que luzca siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello

opacará el acabado y anulará la garantía.

Made in China | Fabriqué en Chine | Hecho en China

Distributed by:

Costco Wholesale Corporation

P.O. Box 34535

Seattle, WA 98124-1535

USA

1-800-774-2678

www.costco.com

Imported by / Importé par :

Costco Wholesale Canada Ltd.*

415 W. Hunt Club Road

Ottawa, Ontario

K2E 1C5, Canada

1-800-463-3783

www.costco.ca

* faisant affaire au Québec sous le nom

Les Entrepôts Costco

Importado por:

Importadora Primex S.A. de C.V.

Blvd. Magnocentro No.4

San Fernando La Herradura

Huixquilucan, Estado de México

C.P. 52765

RFC: IPR-930907-S70

(55)-5246-5500

www.costco.com.mx

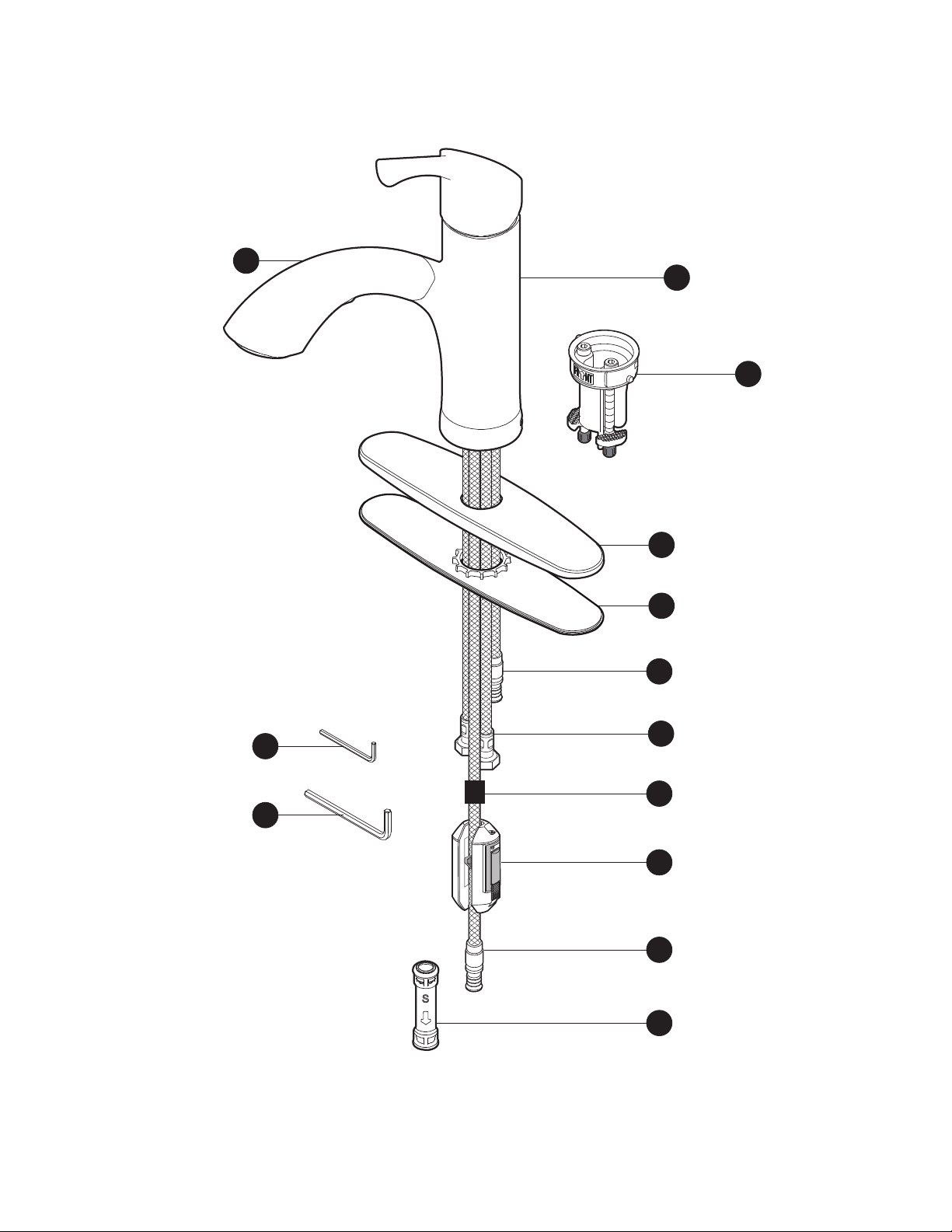

Includes

Comprend

Incluye

Spray head

Tête de vaporisation

Cabezal de rociador

Small hex wrench

Petit clé hexagonale

Llave hexagonal pequeño

Spray hose

Tuyau de douchette

Manguera del rociador

Water supply line

Conduite d’alimentation en eau

Linea de suministro de agua

Mixing tube

Tuyau mélangeur

Tubo mezclador

Quick install weight

Poids à l'installation rapide

Peso de instalación rápida

Quick connector

Raccord rapide

Conector rápido

Putty plate

Plaque à mastic

Placa para masilla

Faucet body

Corps du robinet

Cuerpo del grifo

Deck plate

Plaque décorative

Placa de cubierta

Base

Large hex wrench

Grand clé hexagonale

Llave hexagonal grande

Weight locator label

Étiquette d’emplacement du poids

Etiqueta de colocación del peso

Without deck plate:/Sans la plaque de pont :

/Sin la placa de la cubierta:

Without deck plate:/Sans la plaque de pont :

/Sin la placa de la cubierta:

With deck plate:/Avec la plaque de pont :

/Con la placa de la cubierta:

With deck plate:/Avec la plaque de pont :

/Con la placa de la cubierta:

0.1cm / 1/16 in / 1/16 po min.

3.8 cm / 1-1/2 in / 1-1/2 po max. 3.5 cm / 1-3/8 in / 1-3/8 po min.

3.8 cm / 1-1/2 in / 1-1/2 po max.

0.1cm / 1/16 in / 1/16 po min.

2.54 cm / 1 in / 1 po max. 3.5 cm / 1-3/8 in / 1-3/8 po min.

3.8 cm / 1-1/2 in / 1-1/2 po max.

Turn off water supply. Remove existing faucet and water supply

lines.

Fermez l’alimentation d’eau. Enlevez le robinet existant et les

conduites d’eau.

Cierra el suministro de agua. Quite el grifo existente y las líneas

de abastecimiento de agua.

Check for proper thickness of sink.

Vériﬁez si l’évier est d’épaisseur correcte.

Veriﬁque el espesor apropiado del fregadero.

Faucet Installation/Installation du Robinet/Instalar el Grifo

Fits 3-hole sink (using deck plate (D) and putty plate (E)).

Pour évier 3 trous (avec applique (D) et plaque à mastic (E)).

Se adapta a lavabo de 3 agujeros (con placa de soporte (D) y

placa para masilla (E)).

Fits 1-hole sink (without using deck plate (D) and putty plate (E)).

Pour évier 1 trou (sans applique (D) et plaque à mastic (E)).

Se adapta a lavabo de 1 agujero (sin usar placa de soporte (D)

ni placa para masilla (E)).

Installation Conﬁguration Options/Les options de conﬁguration d’installation/

Las opciones de conﬁguración para la instalación

1 2

Faucet Installation/Installation du Robinet/Instalar el Grifo

Continued/Suite/Continuación

Remove and discard the blue cap from the lower end of spray hose (J). Insert

spray hose (J) through small hole of base (C).

Enlever et jeter le capuchon bleu à l’extrémité inférieure du ﬂexible de la

douchette (J). Insérez le boyau de douchette (J) dans le petit trou de la base

(C).

Retire y deseche el tapón azul del extremo inferior de la manguera del

rociador (J). Inserta la manguera del rociador (J) a través del oriﬁcio

pequeño de la base (C).

Small hole

Petit trou

Orificio pequeño

The word “FR£NT” on the base (C) must face the front of the sink. Turn the

screws with the provided large hex wrench (M) clockwise until the locking

nuts secure the base (C) in place.

Le mot « FR£NT » sur le base (C) doit être face au devant de l’évier. Tournez

les vis avec la grand clé hexagonale fournie (M) dans le sens des aiguilles

d’une montre jusqu’à ce que les écrous de verrouillage ﬁxent solidement le

base (C) en place.

La palabra “FR£NT” en el base (C) debe hacer frente a la parte delantera

del fregadero. Gira los tornillos con la llave hexagonal grande suministrada

(M) hacia la derecha hasta que las contratuercas aseguren el base (C) en su

lugar.

With deck plate installation: Place a bead of clear silicone sealant

(not included) around the base of the putty plate (E). Place the putty plate (E)

and the deck plate (D) on the sink. Rotate the two half-moon locking nuts (1)

inward before inserting the base (C) into the sink. Insert the base (C) into the

sink.

Avec pose d’une plaque decorative : Mettez un peu de mastic à

base de silicone (non compris) autour de la plaque décorative (E). Placez

la plaque pour mastic (E) et la plaque décorative (D) sur l’évier. Tournez les

deux écrous de verrouillage en demi-lune (1) vers l’intérieur avant d’insérer le

base (C) dans l’évier. Insérez le base (C) dans l’évier.

Con instalacion para la placa de cubierta: Ponga una gota de

sellante de silicona (no incluido) alrededor de la base de la placa de

cubierta (E). Coloca la placa de masilla (E) y la placa de cubierta (D) sobre

el fregadero. Rota las dos contratuercas de media luna (1) vhacia adentro

antes de colocar el base (C) en el fregadero. Coloca el base (C) en el

fregadero.

3.2

Without deck plate installation: Rotate the two half-moon locking nuts

(1) inward before inserting the base (C) into the sink. Insert the base (C) into

the sink.

Installation sans plaque décorative: Tournez les deux écrous de

verrouillage en demi-lune (1) vers l’intérieur avant d’insérer le base (C) dans

l’évier. Insérez le base (C) dans l’évier.

Instalación sin la placa de la cubierta: Rota las dos contratuercas de

media luna (1) hacia adentro antes de colocar la base (C) en el fregadero.

Inserte el base (C) en el fregadero.

3.1

Faucet Installation/Installation du Robinet/Instalar el Grifo

Continued/Suite/Continuación

Insert supply lines (G) one by one through large hole of base (C).

NOTE: When inserting the ﬂexible hoses through the large hole,

ensure there is no signiﬁcant twisting or deformation of the hoses

prior to faucet.

Insérez les conduites d’alimentation (G) une par une dans le

grand trou de la base (C).

REMARQUE: Lors de l’insertion des tuyaux ﬂexibles dans le

grand trou, s’assurer qu’il n’y a pas de torsion ou de déformation

importante aux tuyaux avant de ﬁxer le robinet à la base.

Inserta las líneas de suministro (G) de a una a la vez a través del

oriﬁcio grande de la base (C).

NOTA: Al insertar las mangueras ﬂexibles a través del oriﬁcio

grande, asegúrese de que no hay torsión signiﬁcativa o

deformación de las mangueras antes de conectar el grifo a la

base.

Insert the mixing tube (F) through the large hole of the base (C).

Insérez le tuyau mélangeur (F) dans le grand trou du base (C).

Inserta el tubo mezclador (F) a través del oriﬁcio grande del

base (C).

Large hole

Grand trou

Orificio grande

Large hole

Grand trou

Orificio grande

Set Screw

Vis de blocage

Tornillo de prsión

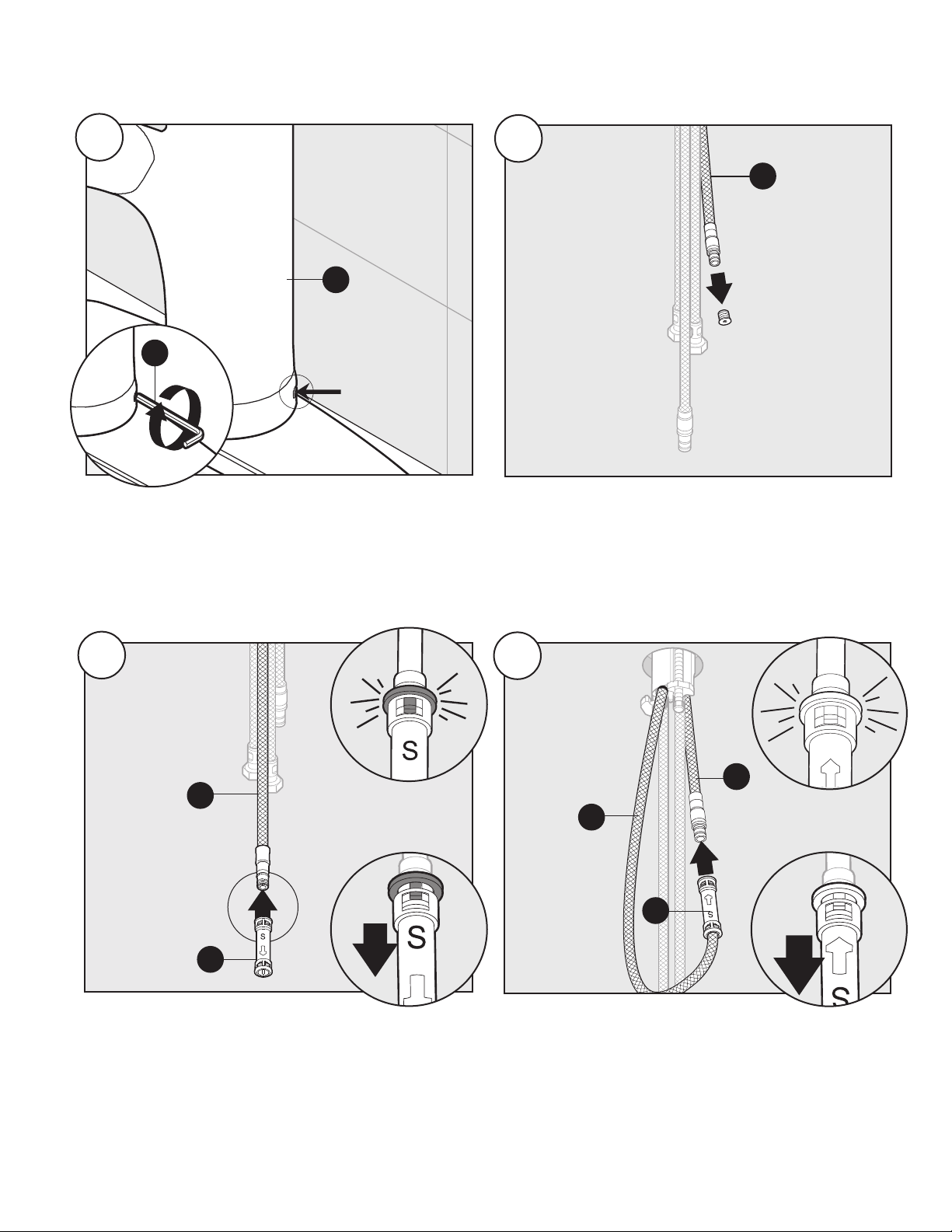

Loosen the set screw at the bottom of the faucet body (B) with

provided small hex wrench (L). Align the set screw hole at the

bottom of the faucet to the recess on the base (C) and then set

the faucet body (B) to the base (C). Make sure there is no gap

between the faucet (B) and the mounting surface.

Desserrez la vis de pression au bas du corps de robinet (B) avec

la petit clé hexagonale incluse (L). Alignez le trou de la vis de

pression au bas du robinet avec l’évidement sur la base (C) et

ﬁxez le corps du robinet (B) à la base (C). Assurer qu’il n’y a

aucun espace entre le robinet (B) et la surface de montage.

Aﬂoje el tornillo de ﬁjación en la parte inferior del cuerpo

del grifo (B) con la llave hexagonal pequeño suministrada (L).

Alinea el oriﬁcio del tornillo de ﬁjación en la parte inferior del

grifo en el hueco sobre de la base (C) y une el cuerpo del grifo

(B) a la base (C). Asegúrese que no hay espacio entre el grifo

(B) y la superﬁcie de montaje.

Faucet Installation/Installation du Robinet/Instalar el Grifo

Continued/Suite/Continuación

Insert the black nozzle of the spray hose (J) into the quick

connector (K) with the black colored clip.

Insérez la buse noire du tuyau de douchette (J) dans le

connecteur rapide (K) avec une pince noire.

Inserte la boca negro de la manguera del rociador (J) en el

conector rápido (K) con un clip negro.

Tighten the set screw with the provided small hex wrench (L).

Serrez la vis de pression avec la petit clé hexagonale fournie (L).

Apriete el tornillo de ﬁjación con la llave hexagonal pequeño

suministrada (L).

Set Screw

Vis de blocage

Tornillo de prsión

Remove and discard the orange cap from the lower end of

mixing tube (F).

Enlever et jeter le capuchon orange à l’extrémité inférieure du

tuyau mélangeur (F).

Retire y deseche el tapón naranja del extremo inferior de la

manguera de la tubo mezclador (F).

Insert the brass nozzle of the mixing tube (F) into the quick connector

(K) with the white colored clip. Pull down on the spray hose (J)

moderately to ensure the connection is secure.

Insérez la buse en laiton du tuyau mélangeur (F) dans le connecteur

rapide (K) avec une pince blanche. Tirez le tuyau de douchette (J)

vers le bas avec modération pour assurer la connexion est bien

établie.

Inserte la boca de latón de tubo mezclador (F) en el conector rápido

(K) con un clip blanco. Tire hacia abajo la manguera del rociador (J)

moderadamente para asegurar que se establezca la conexión.

Identify hot and cold water supply valves below sink. Connect

and tighten the water supply line nuts by using two adjustable

wrenches (avoid twisting or kinking).

Identiﬁez les valves d’alimentation en eau chaude et froide sous

l’évier. Raccordez et serrez les écrous des tuyaux d’alimentation

en eau en utilisant deux clés à molette (éviter de la tordre ou de

l’entortiller).

Identiﬁque las válvulas de agua fría y caliente debajo del

fregadero. Conecta y aprieta las tuercas de suministro de agua

mediante el uso de dos llaves ajustable (evite retorcer o deformar

la línea).

Press the release button on the weight (I) and the clip will pop

out. Flip the clip upward and attach the weight (I) onto the spray

hose (J) at the proper location, then snap the clip back in.

Appuyer sur le bouton de déclenchement sur le poids (I) pour

dégager la pince. Lever la pince vers le haut et ﬁxer le poids (I)

sur la boyau de douchette (J) à l’endroit approprié, puis remettre

la pince en place.

Presione el botón de liberación sobre el peso (I) para que salga

el clip. Levante el clip y sujete el peso (I) en la manguera del

rociador (J), en el lugar apropiado, y vuelva a colocar luego el

clip en su sitio.

Faucet Installation/Installation du Robinet/Instalar el Grifo

Continued/Suite/Continuación

To spout

Vers le bec

Al caño

Hot

Chaude

Caliente

Cold

Froide

Fría

Red line

Ligne rouge

Línea roja

Blue line

Ligne bleue

Línea azul

Turn on water supply.

Ouvrez l’alimentation en eau.

Restablezca el suministro de agua.

Locate here

Placez ici

Colocar aquí

Remove spray head (A). Hold hose tightly to prevent from

retracting.

Retirez la tête de vaporisation (A). Tenir le tuyau fermement

pour l’empêcher de se rétracter.

Retira el cabezal del rociador (A). Sostén ﬁrmemente la

manguera para evitar que se retraiga.

Faucet Installation/Installation du Robinet/Instalar el Grifo

Continued/Suite/Continuación

Turn off faucet. Replace spray head (A).

Fermer le robinet. Remplacez la tête de vaporisation (A).

Cierre el grifo. Vuelve a colocar el cabezal del rociador (A).

Turn on faucet and allow water to run through the hose to ﬂush

out the faucet.

Ouvrir le robinet et laissez l’eau couler dans le tuyau pour

rincer le robinet.

Abra el grifo y deja que corra por la manguera para enjuagar

el grifo.

In Case of Low Flow/En cas de faible débit d’eau/En Caso de Flujo Insuﬁciente

Turn off faucet. Replace spray head (A).

Fermer le robinet. Remplacez la tête de vaporisation (A).

Cierre el grifo. Vuelve a colocar el cabezal del rociador (A).

Push quick connector housing upward. Hold clip and housing

together and pull downward.

Poussez le boîtier du raccord rapide vers le haut. Tenez l’étrier

et le boîtier ensemble et tirez vers le bas.

Empuja la carcasa del conector rápido hacia arriba. Sujeta la

presilla y la carcasa al mismo tiempo, y hala hacia abajo.

Quick Connector Removal/Retrait du Raccord

Rapide/Retirar el Conector Rápido

Turn on faucet. Flush out the debris on the ﬁlter screen inside

spray head (A).

Ouvrir le robinet. Nettoyez les débris sur l’écran de ﬁltre à

l’intérieur de l’tête de vaporisation (A).

Abra el grifo. Enjuague la suciedad de la pantalla del ﬁltro

que se encuentra dentro del cabezal de rociador (A).

Remove spray head (A). Hold hose tightly to prevent from

retracting.

Retirez la tête de vaporisation (A). Tenir le tuyau fermement pour

l’empêcher de se rétracter.

Retira el cabezal del rociador (A). Sostén ﬁrmemente la

manguera para evitar que se retraiga.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere WR Küchen- und Badezimmerausstattung Handbücher

WR 1623 45 9 Series Produkthandbuch

Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken

Grohe

Grohe BRIDGEFORD 33 870 Bedienungsanleitung

Hans Grohe

Hans Grohe Zenio Metro 31811000 Bedienungsanleitung

Gröne

Gröne Zedra 32 555 Bedienungsanleitung

Transform

Transform QL045 Bedienungsanleitung

Sanela

Sanela SLU 09PTB Bedienungsanleitung

Glacier bay

Glacier bay FP4A0052BNV Montageanleitung

Lefroy Brooks

Lefroy Brooks C1-1400 Montageanleitung

Grohe

Grohe Rapido E Bedienungsanleitung

Danze

Danze D302455 Bedienungsanleitung

Waterworks

Waterworks CEKM30 Merkblatt

Helvex

Helvex Omega TV-298 Bedienungsanleitung

Tribata.

Tribata. GEORGIAN G5393 Bedienungsanleitung

Alpha Bidet

Alpha Bidet Alpha One Bedienungsanleitung

InSinkErator

InSinkErator H/HC3300 Installationshandbuch

Clou

Clou Xo type 1 Bedienungsanleitung

Kohler

Kohler Contra 26448T-4 Bedienungsanleitung

Grohe

Grohe Bridgeford 20 158 Bedienungsanleitung

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
