Wunderlich 30472-001 Bedienungsanleitung

R Nine T

30472-001/002

Verkleidungsscheibe

Windshield Parabrezza Pare-brise Parabrisas

Geschäftsführer / Managing Directors: Erich Wunderlich / Frank Homann | Amtsgericht Andernach | HRB 12314 | USTID-Nr./VAT-No. 01 DE 149 271 221

News, Shop, Downloads + Informationen:

www.wunderlich.de

Kataloganforderung + Downloads:

www.wunderlich.de/Katalog

Catalogue download (English):

www.wunderlich.de/en

General information, dealers and news:

www.wunderlich.de/en

Download catalogo (italiano):

www.wunderlich.de/en

Informazioni generali, dealer e Novità:

http://www.wunderlich.de/en

Télécharger les catalogues (francais):

www.wunderlich.de/en

Informations générales et distributeurs:

www.wunderlich.de/en

Descargar los catálogos (español):

www.wunderlich.de/en

Informaciones generales, tiendas y noticias:

www.wunderlich.de/en

M6 x 25

/ WunderlichGmbH

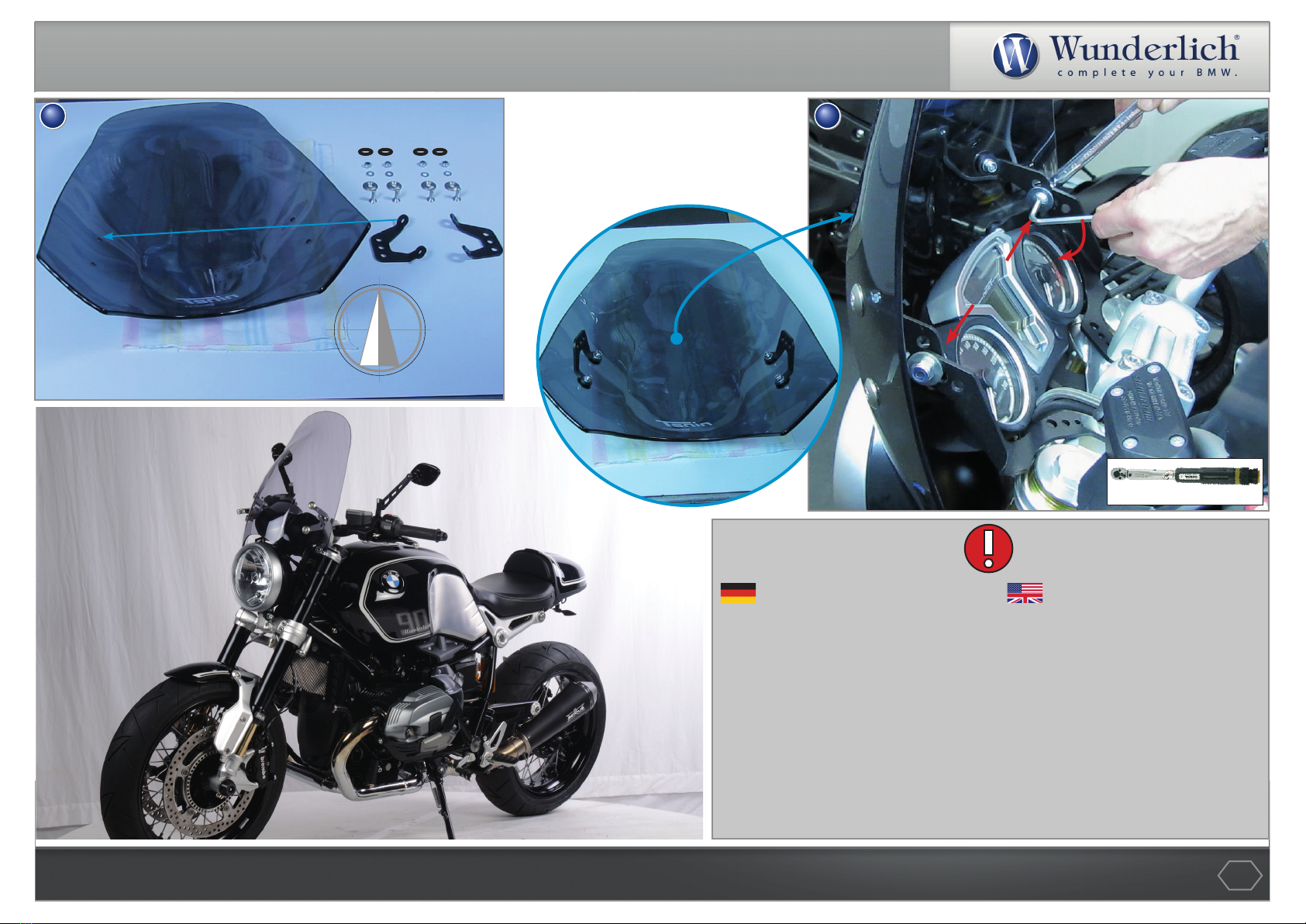

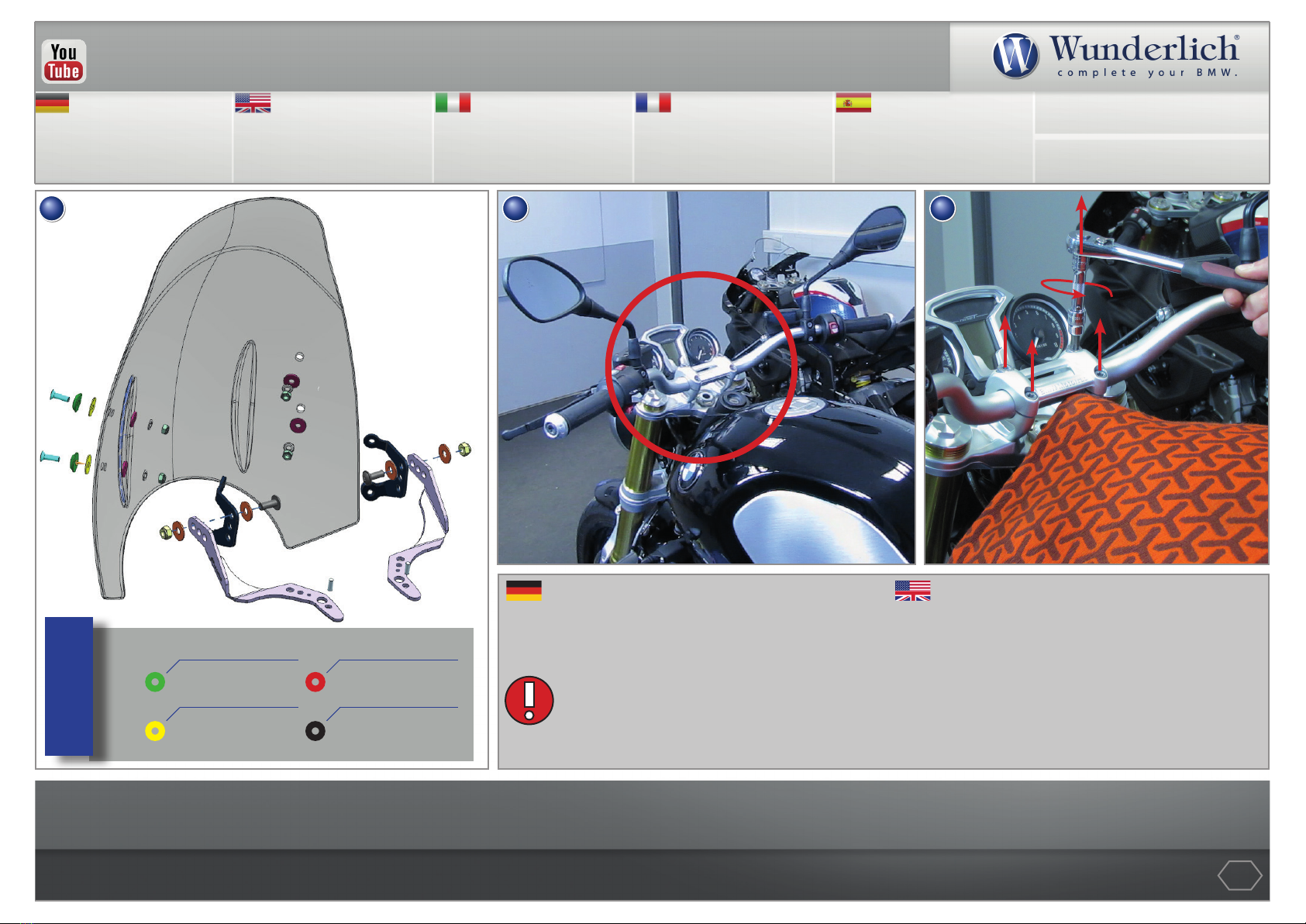

Anbauanleitung |

Fitting Instruction

Istruzione

Instructions

Instrucciones

WWW.WUNDERLICH.DE

Schrauben sie alle Teile an und lassen sie die zugängli-

chen Schrauben noch locker. Erst nachdem alles mon-

tiert ist, werden alle Schrauben auf das entsprechende

Anzugsmoment angezogen. Dadurch wird sichergestellt,

dass das Produkt spannungsfrei angebaut ist.

Fit all parts and screw on not too strong. After moun-

ting all parts, the screws should be tightened to the

torque specied. This guarantees, that the kit is moun-

ted without tension.

B C

M8 x 20

Grundhalter

Base braket

Scheibenhalter

Screen braket

FO !

9021-PVC-6 soft

HÜ-D=22/d=8,5/t=1,5

VA-black-

RO7991VA-M6

9021-PVC-6 hard

Geschäftsführer / Managing Directors: Erich Wunderlich / Frank Homann | Amtsgericht Andernach | HRB 12314 | USTID-Nr./VAT-No. 01 DE 149 271 22 1

News, Shop, Downloads + Informationen:

www.wunderlich.de

Kataloganforderung + Downloads:

www.wunderlich.de/Katalog

Catalogue download (English):

www.wunderlich.de/en

General information, dealers and news:

www.wunderlich.de/en

Download catalogo (italiano):

www.wunderlich.de/en

Informazioni generali, dealer e Novità:

http://www.wunderlich.de/en

Télécharger les catalogues (francais):

www.wunderlich.de/en

Informations générales et distributeurs:

www.wunderlich.de/en

Descargar los catálogos (español):

www.wunderlich.de/en

Informaciones generales, tiendas y noticias:

www.wunderlich.de/en

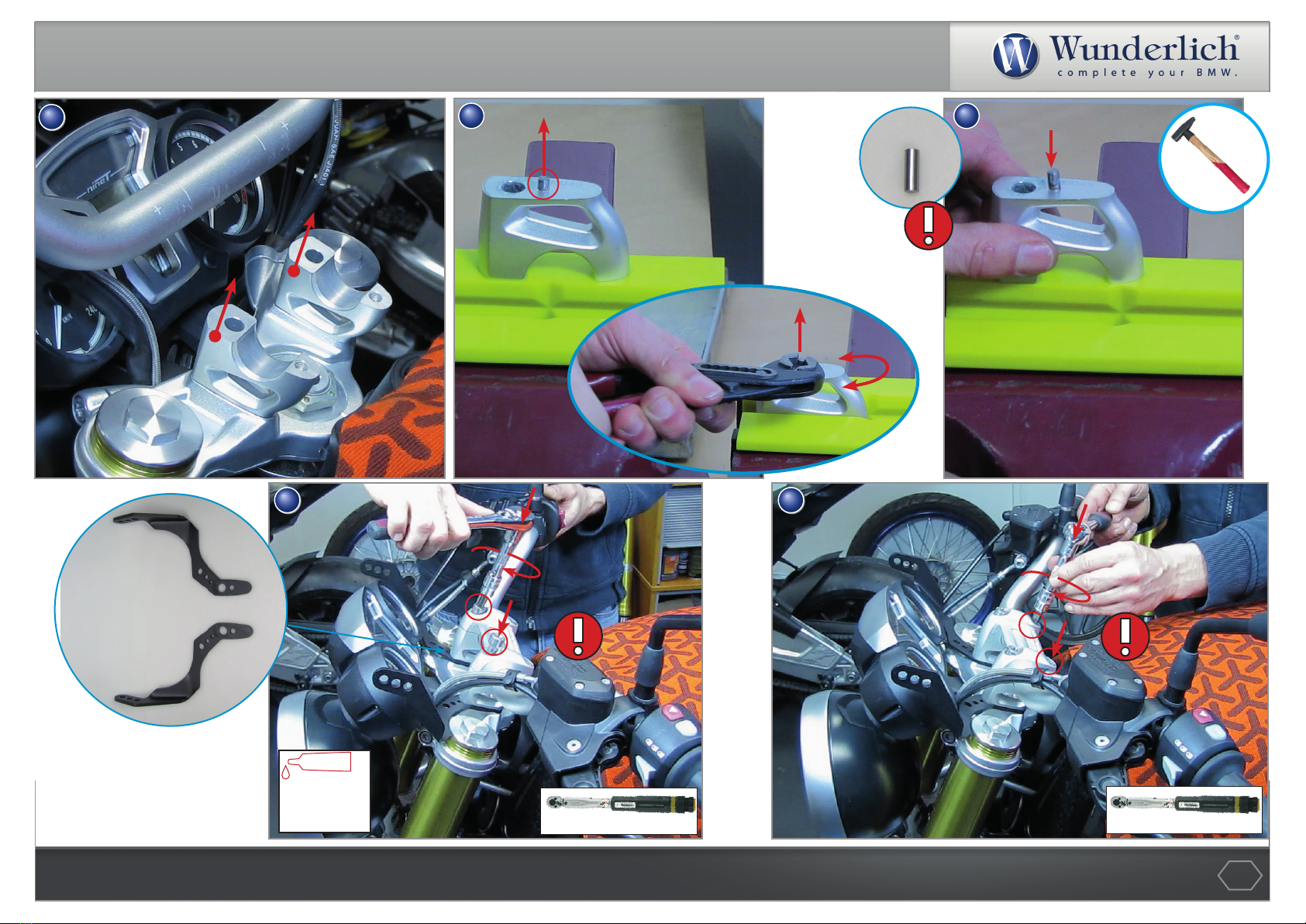

Anbauanleitung |
