Wunderlich 35520-002 Bedienungsanleitung

181114/290416/240816/200117

1 700007712 Schutzbügel links

1 700007713 Schutzbügel rechts

1 Schraubensatz

Kofferschutzbügel/Case guard

BMW K 1600 GTL

Artikel Nr.: / Item-no.:

35520-002 schwarz/black

35520-001 chrom/chrome

35520-003 silber/silver

Produktionsdatum

date of production

502601 00 0x

1 700007712 protection bar left

1 700007713 protection bar right

1 Screw kit

4 Aludistanzen Ø15xØ9x20mm

4 Senkscheiben ø8,4 x ø25mm

4 Senkinbusschrauben M8x50

4 alu spacer Ø15xØ9x20mm

4 countersunk washers ø8,4 x ø25mm

4 countersunk head allen screw M8x50

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

INHALT

CONTENTS

Bitte beachten Sie unsere beigefügten Serviceinformationen.

Please notice our enclosed service information.

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

Wunderlich GmbH

Kranzweiherweg 12

53489 Sinzig-Gewerbepark

Tel. 0049 2642-9798-0

Fax 0049 2642-9798-33

www.wunderlich.de

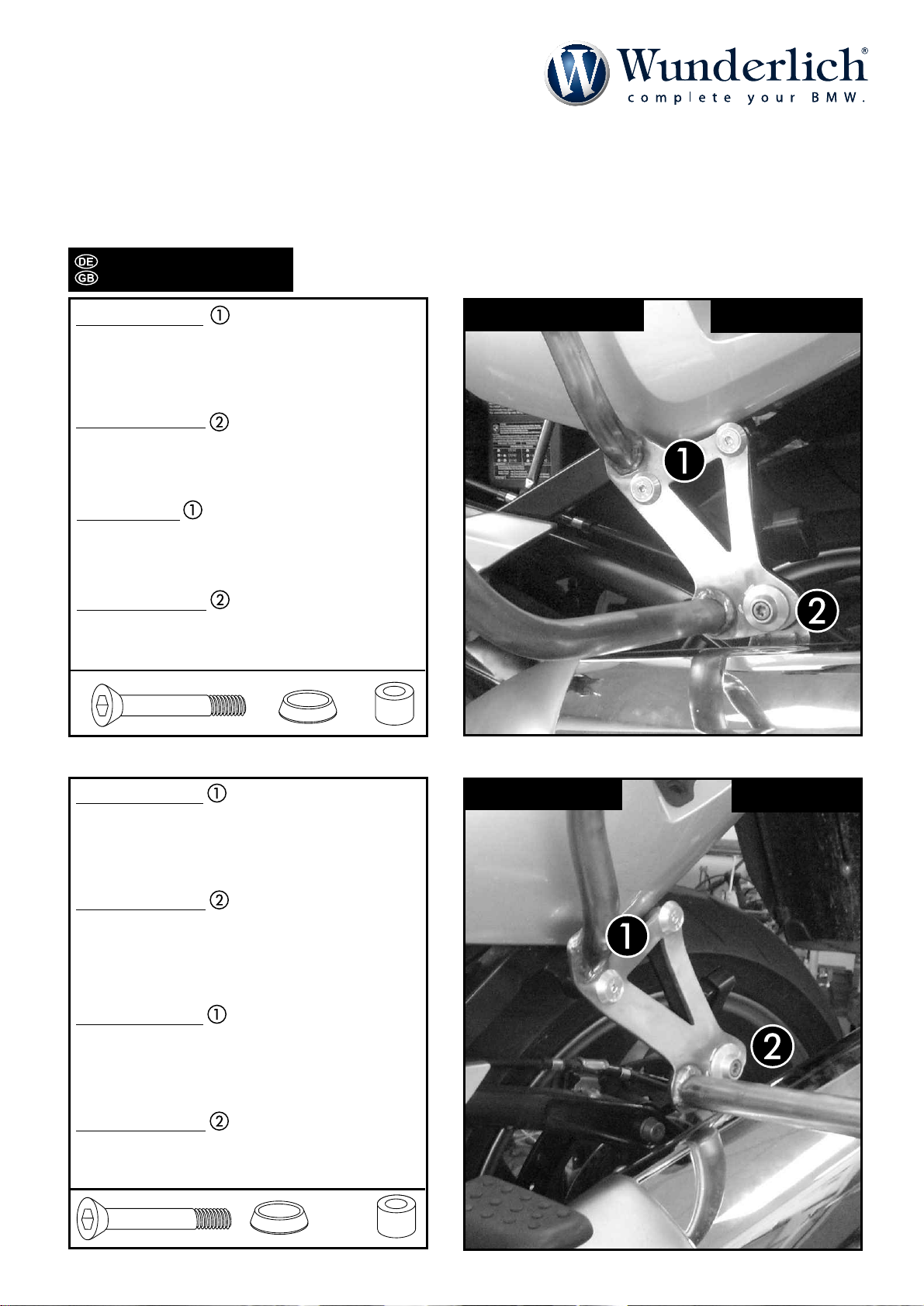

Befestigung oben:

Mit den Senkinbusschrauben M8x50 sowie

Senkscheiben Ø8,4.

Zwischen Schutzbügel und Auspuffhalter die

Aludistanzen Ø15xØ9x20mm fügen.

Befestigung unten:

Über dem Auspuffhalter mit der Originalschraube.

Den Kofferschutzbügel so ausrichten und festziehen

das sich die Koffer noch einwandfrei öffnen lassen.

Befestigung oben:

Mit den Senkinbusschrauben M8x50 sowie

Senkscheiben Ø8,4.

Zwischen Schutzbügel und Auspuffhalter die

Aludistanzen Ø15xØ9x20mm fügen.

Befestigung unten:

Über dem Auspuffhalter mit der Originalschraube.

Den Kofferschutzbügel so ausrichten und festziehen

das sich die

Koffer noch einwandfrei öffnen lassen.

Fastening top:

with countersunk head allen screw M8x50 and

countersunk washers Ø8,4.

Sandwich aluspacer Ø15xØ9x20mm between crash

bar and exhaust holder.

Fastening bottom:

at the exhaust bolting with original screw.

Control and choose position so, that the cases can

be opened easily.

Fastening top:

with countersunk head allen screw M8x50 and

countersunk washers Ø8,4.

Sandwich aluspacer Ø15xØ9x20mm between crash

bar and exhaust holder.

Fastening bottom:

at the exhaust bolting with original screw.

Control and choose position so, that the cases can

be opened easily.

Linke Seite

Rechte Seite

2x 2x 2x

right side

left side

Kofferschutzbügel/Case guard

BMW K 1600 GTL

Artikel Nr.: / Item-no.:

35520-002 schwarz/black

35520-001 chrom/chrome

35520-003 silber/silver

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS
