Wunderlich 31001-00 Installationsanleitung

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

Art.Nr.: 31001-10

31000-50

31001-00

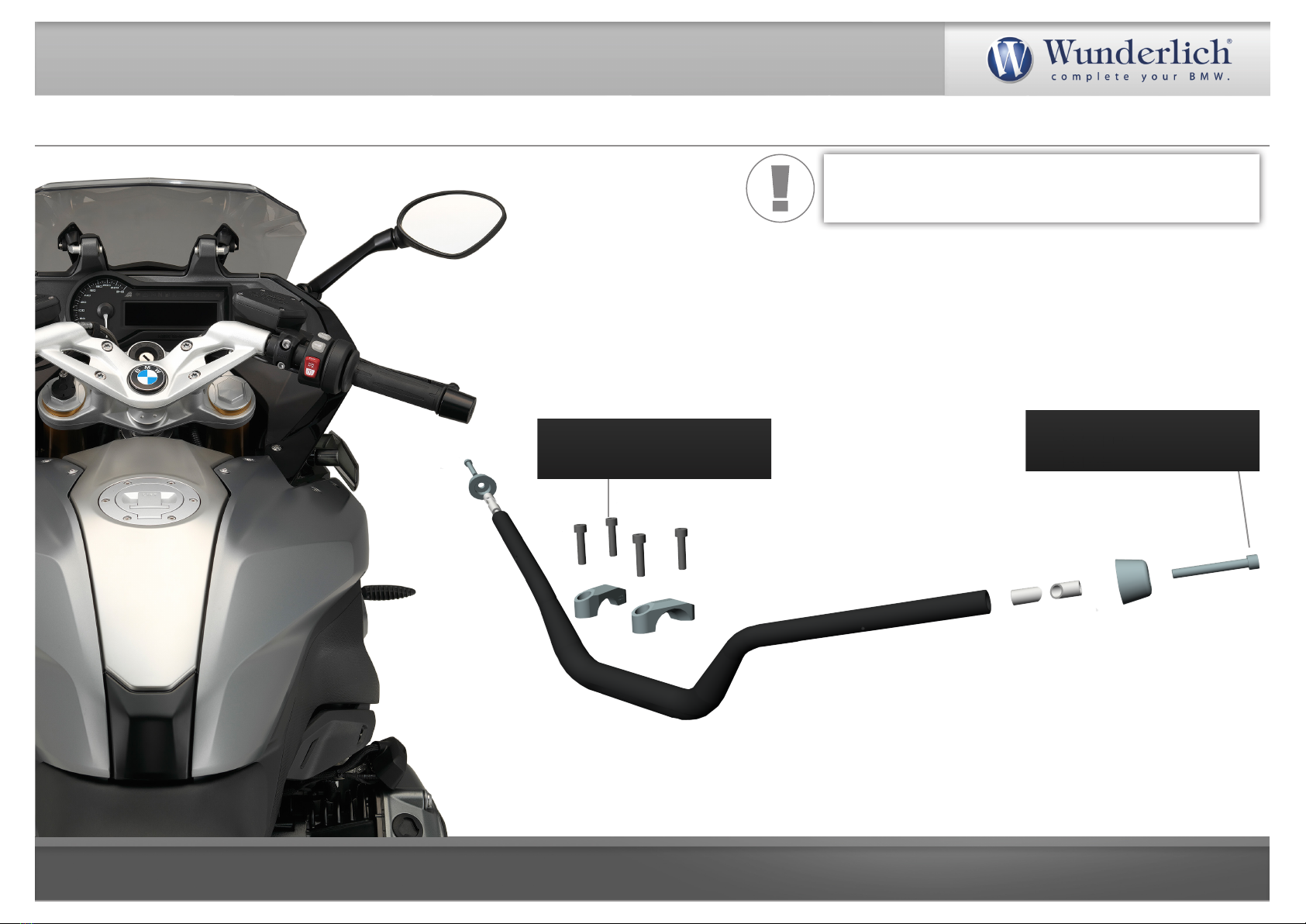

Lenker

Handlebar Manubrio Guidon Manillar

Anbauanleitung |

Fitting Instruction

Istruzione

Instructions

Instrucciones

WWW.WUNDERLICH.DE

Rahmen

frame

12Nm

Drehmoment

torque

M8x60

19Nm

Drehmoment

torque

M8x35

Sollten Sie Spezialschrauben zur Aufnahme des originalen Navigationsgerätes

verbaut haben, können diese weiter verwendet werden.

If you have installed special screws to accommodate the original navigation device, these can

be used further.

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

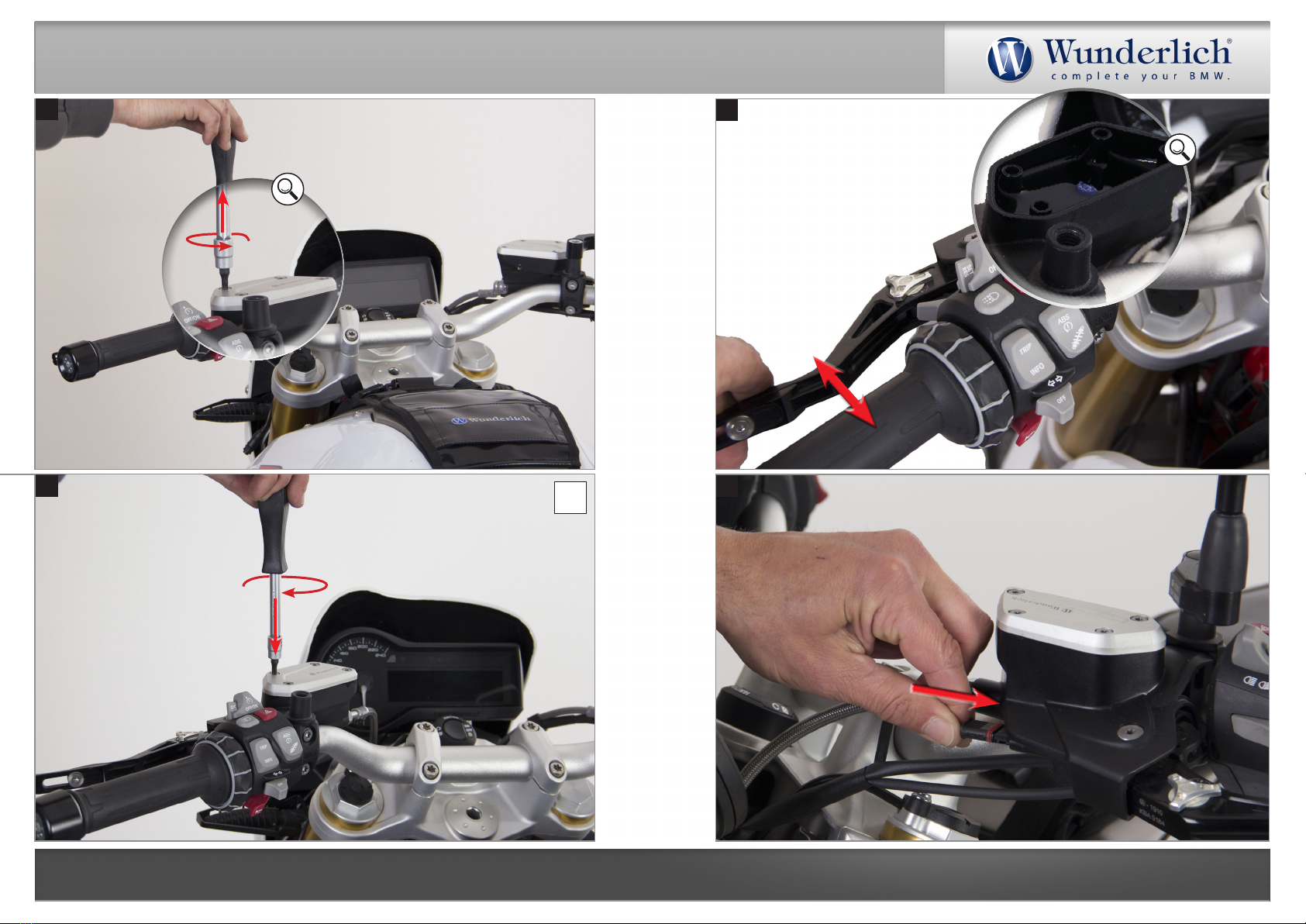

Entfernen Sie die Abdeckung 1, danach lösen Sie die

Stecker 2 .

---

Remove cover 1, then unplug the connectors 2.

L L

01 02

03 04

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

R R

Später wieder in umgekehrter Reihenfolge zusammen setzen.

Afterwards mount again in reverse order.

05 06 07

08 09

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

R / RS

Demontieren / unmount

Nur 31001-101/102

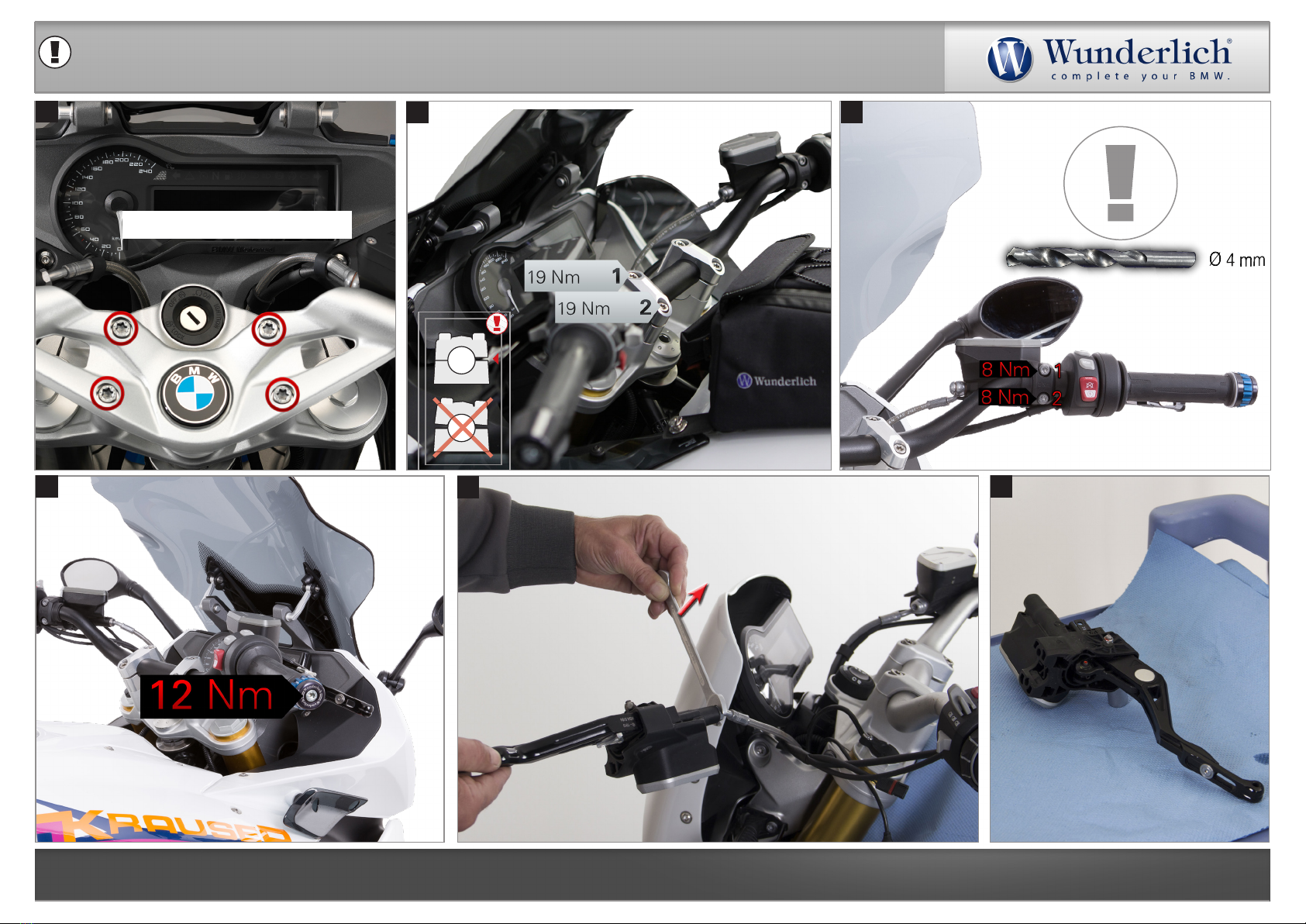

Bitte beachten Sie die korrekte

Stellung und Freigängigkeit der

Lenkerarmatur bevor Sie bohren.

Please take care of the correct position

and enough space of the tiller pod before

drilling into the handlebar.

10 12

Kupplungsleitung auf Spannung überprüfen, gegebenenfalls wie auf Bild 14-25 verlegen und entlüften. Die Montage sollte von Fachpersonal,

bzw. einer Fachwerkstatt durchgeführt werden! Lenker auf Null-Stellung positionieren.

Before ﬁtting the handlebar risers you have to mount and vent the clutch cable in a stress relieved way (image 14-25). Therefore we strongly suggest that you entrust this installati-

on to a knowledgable and properly equipped technician. Position the handlebar to zero.

R1200/1250 RS/LC zusätzlich die Seitenverkleidung demontieren !

R 1200/1250 RS/LC dismount the side panel additionally !

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

7,0

16 17 18

19 20 21

Die Farben der Abbildungen dienen nur der Veranschaulichung. | The colors are for illustrating purposes only.

1,5

22 23

24 25

Pumpe entlüften !

Bleed the pump !
