Xante CL30 Benutzerhandbuch

Setup Installation – 1

Setup Manual

CL30 Setup v1 12-6-02

2 – Setup Installation

ERemove cardboard overpack revealing contents.(1) Printer,(2) Light-shield bags, (3)

Power Cable, (4) Toner Cartridges,(5) CDs, (6) Ferrite Core for network units.

Fr Retirez l’emballage en carton pour accéder au contenu.(1) Imprimante,(2) Sac en

plastique,(3) Cordon d’alimentation, (4) Cartouche d’encre sèche,(5) CDs, (6)

Ferrite Core pour les réseaux.

Es Retire el embalaje de cartón para ver el continido.(1) Impresora,(2) Bolsa para

protección contra la luz,(3) Cable de alimentación,(4) Cartucho de toner,(5) CDs,

(6) Ferrite Core para network.

Pt Retire a protecçã de cartão.(1) Impressora,(2) Saco preto de proteção contra a luz,(3)

Cabo de Energia Elétrica,(4) Cartucho de toner, (5) CDs,(6) Ferrite Core para net-

work.

DÄußerenAbdeckkarton entfernen und Styroporabdeckung öffnen.(1) Drucker,(2)

Lichtschutzbeutel, (3) Netzkabel,(4) Tonerkartusche, (5) CDs,(6) Netzwerkarte.

Setup Installation – 3

E1. Remove top packing pieces.

2. Open protective plastic bag.

3. Lift printer and place on selected location

Fr 1. Retirez lespiéces de protection en plastique.

2. Ouvrez le sac de protection en plastique.

3. Soulevez l’imprimante et placez-la à l’endroit choisi.

Es 1. Retire las piezas de embalaje superiores.

2. Abra la bolsa de plástico de protección.

3. Levante la impresora y colóquela en la ubicación seleccionada.

Pt 1. Retire as peças de cima de empacotamento.

2. Abra o saco de plástico de protecção.

3. Coloque a impresora no local seleccionado.

D1. ObereVerpackungsteile entfernen.

2. Plastickschutzfolie öffnen.

3. Drucker entnehmen und auf einem geeigneten Platz abstellen.

4 – Setup Installation

E1. Remove shipping tape.

2. Grasp handle and lift top cover.

Fr 1. Retirez les sangles de manutention.

2. Saisissez la poignée et levez le capot supérieur.

Es 1. Retire las cintas adhesivas de transport.

2. Levante la cubierta superior tirando del asa.

Pt 1. Retire as fitas de transporte.

2. Abra a tampa superior.

D1. Transportklebeband entfernen.

2. Obere Abdeckung öffnen.

Setup Installation – 5

ERemove and retain LED array packing strips.

Fr Retirez et conservez les bandes de protection des têtes LED.

Es Retire y guarde el material de embalaje de los cabezales LED.

Pt Retire e guarde os protectores das cabeças de LEDs.

DSchutzfolie von der LED-Anzeige entfernen.

6 – Setup Installation

ERemove image drum.

Caution! Do not expose drum to direct sunlight or let it sit in room light for more

than 5 minutes.

Fr Retirez les tambors d’impression.

Attention! N’exposez pas le tambour à la lumière directe du soleil et ne le laissez pas

exposé à la lumière pendant plus de 5 minuted.

Es Retire loc unidades de imagen

¡Precaucion! No exponga el cilindro a los rayos directos de luz y no permita que el

cilindro permanezca más de 5 minutos bajo la luz ambiental de una habitación.

Pt Retire os tambores de imagens.

Cuidado! Não exponha o cilindro à luz solar direta e não deixe que fique exposto à

luz ambiente por mais de 5 minutos.

DTrommel entfernen

Achtung! Die Trommel nicht direkter Sonnenbestahlung und nicht länger als 5

Minuten bei Zimmerbeleuchtung aussetzen.

Setup Installation – 7

EPull out protective paper tab from image drum.

Caution! Do not touch image drum’s green surface.

Fr. Tirez sur la languette en papier des tambours d’impression.

Attention! Ne touchez pas la surface verte du tambour.

Es Saque la lengüeta de papel de protección de los unidades de imagen.

¡Precaucion! No toque la superficie verde del cilindro de imagen.

Pt Retire as patilhas protectoras de papel dos tambores de imagens.

Cuidado! Não toque a superfície verde do cilindro.

DAbdeckpapier aus der Trommel ziehen.

Achtung! Grüne Oberfläche der Trommel nicht berühren.

8 – Setup Installation

ERemove protective sheet, then film.

Fr Retirez la feuille de protection puis la pellicule.

Es Retire la hoja de protección y a continuación la película de las unidades de imagen.

Pt Retire a folha protectora e a seguir,a película.

DKarton und Schutzfolie entfernen.

Setup Installation – 9

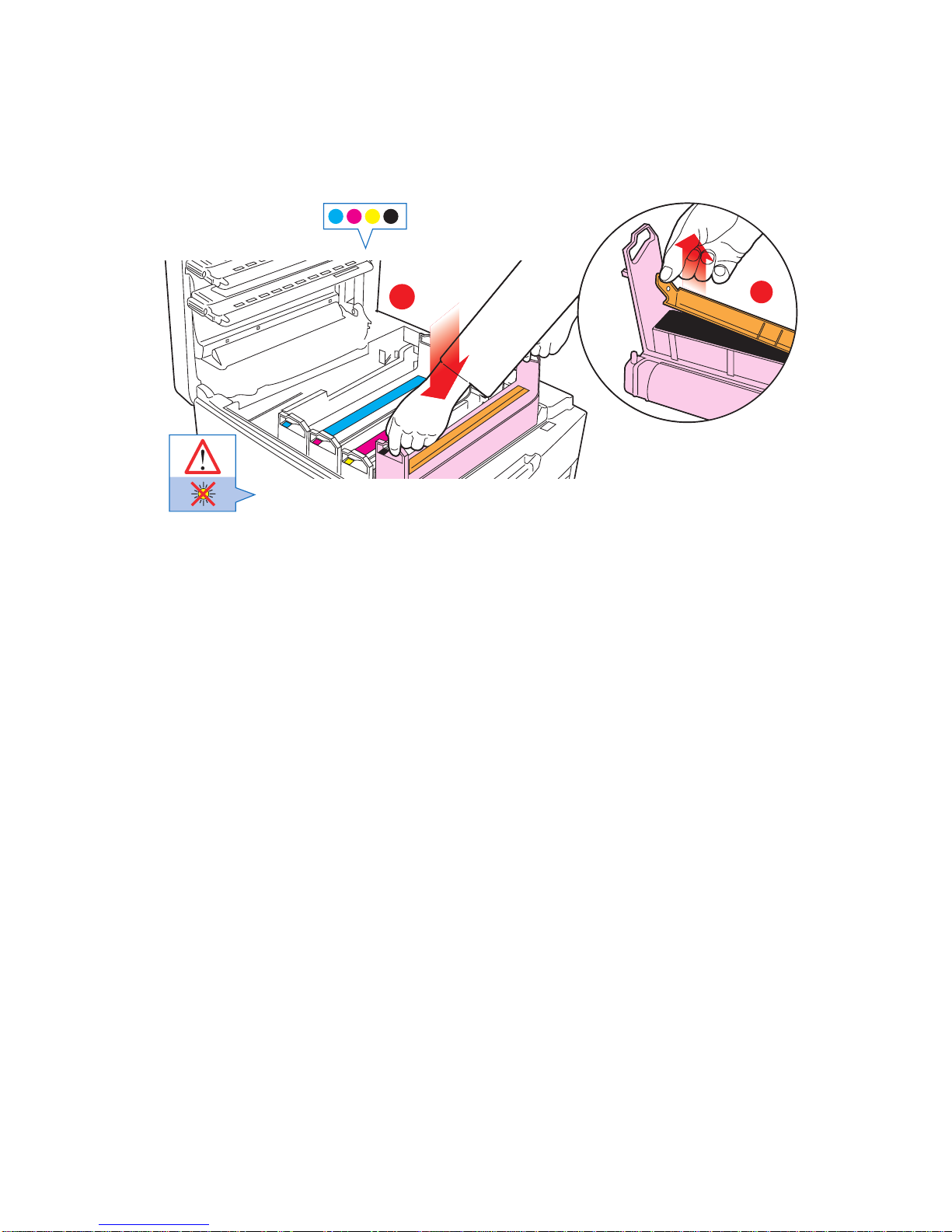

EReplace Image Drums (1).Remove and retain seals (2).

Fr Remettez les tamabours d impression en place (1). Retirez les composants

d’obturation et conservez-lews (2).

Es Vuelva a colocar los unidades de imagen (1).Retire y guarde los precintos (2).

Pt Volte a instalar os tamabores de imagens (1).Retire e guarde as vedações (2).

DTrommel ersetzen (1).Siegel entfernen (2).

10 – Setup Installation

ERemove plastic seal from behind toner release lever.

Fr Retirez la pellicule platique située derrière le levier de déverrouillage de la cartouche

de toner.

Es Retire el bloqueo detras de la palanca de sujección del cartucho de tóner.

Pt Remova patilha de segurança para libertar a alavanca.

DPlastiksiegel der Tonerkartusche entfernen.
