Il presente manuale è stato redatto con la massima attenzione, non è tuttavia possibile considerare l'editore responsabile

di eventuali danni derivanti dalla mancanza o dall'inesattezza delle informazioni fornite.

Sommario

PREMESSA..................................................................................................................................................... 1

1 INTRODUZIONE.............................................................................................................................................. 1

1.1 Garanzia e responsabilità...................................................................................................................1

1.1.1 Condizioni di garanzia .............................................................................................................1

1.1.2 Responsabilità .........................................................................................................................1

1.2 Sicurezza .............................................................................................................................................2

1.2.1 Norme di sicurezza...................................................................................................................2

1.2.2 Misure e disposizioni di sicurezza...........................................................................................2

1.2.3 Pittogrammi utilizzati................................................................................................................2

2. PER L'INSTALLATORE...................................................................................................................................3

2.1 ComfoAir conﬁgurazione...................................................................................................................3

2.2 Dati tecnici ..........................................................................................................................................4

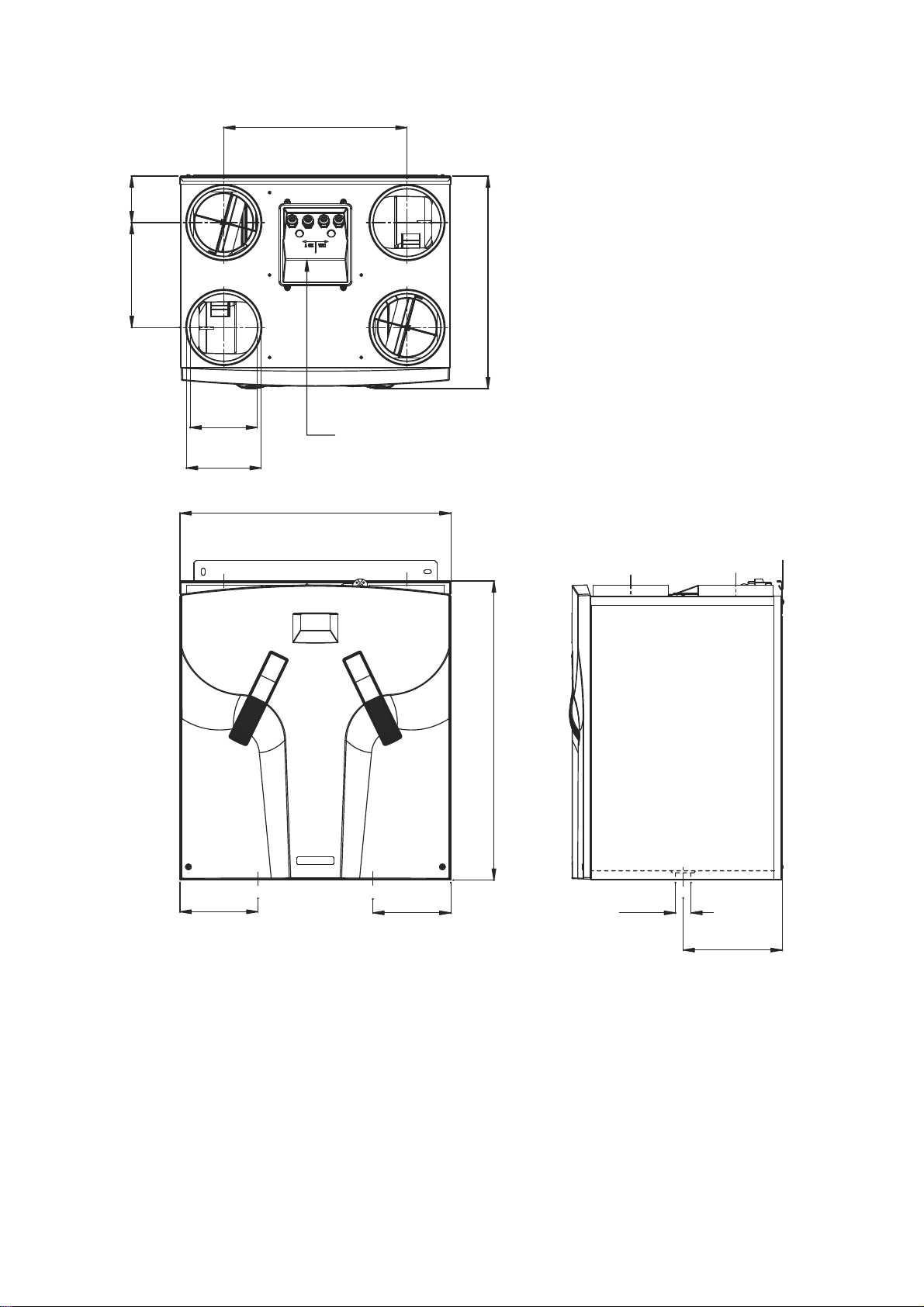

2.3 Disegno quotato ................................................................................................................................ 6

2.4 Condizioni di installazione.................................................................................................................7

2.5 Installazione del ComfoAir.................................................................................................................7

2.5.1 Trasporto e rimozione dell’imballo...........................................................................................7

2.5.2 Controllo della fornitura ...........................................................................................................7

2.6 Montaggio del ComfoAir ....................................................................................................................8

2.6.1 Montaggio a parete..................................................................................................................8

2.6.2 Allacciamento dei condotti dell'aria........................................................................................8

2.6.3 Allacciamento dello scarico condensa....................................................................................9

2.7 Messa in servizio del ComfoAir.........................................................................................................9

2.7.1 Display sull’unità.....................................................................................................................10

2.7.2 Menu P per l’utente................................................................................................................11

2.7.3 Menu P per l’installatore........................................................................................................13

2.8 Regolazione delle speciﬁche di ventilazione .................................................................................16

2.9 Manutenzione per l'installatore........................................................................................................17

2.9.1 Ispezione dello scambiatore di calore...................................................................................17

2.9.2 Ispezione dei ventilatori ........................................................................................................18

2.9.3 Pulizia ﬁltro in presenza di un dispositivo antigelo (opzionale)............................................19

2.10 Guasti.................................................................................................................................................19

2.10.1 Messaggi di errore sul dispositivo di funzionamento digitale..............................................19

2.10.2 Interrruttore a 3 posizioni con indicazione del guasto .........................................................20

2.10.3 Cosa fare in caso di guasto? / Guida guasti.........................................................................21

2.10.4 Guasti (o problemi) senza messaggio ...................................................................................27

2.11 Parti di ricambio................................................................................................................................28

2.12 Schema elettrico: ComfoAir 550 Base - Modello SINISTRO .........................................................29

2.13 Schema elettrico: ComfoAir 550 Base - Modello DESTRO ...........................................................30

2.14 Dichiarazione CE di conformità.......................................................................................................31

III

IT1

Premessa

Prima di utilizzare il prodotto leggere

attentamente il presente manuale.

Questo manuale fornisce tutte le informazioni ne-

cessarie per eseguire l’installazione ottimale e in

sicurezza e la manutenzione del ComfoAir 550 . Il

manuale intende, inoltre, essere un documento di

riferimento per gli interventi di assistenza, in modo

che questi possano essere eseguiti responsabil-

mente. L’unità è soggetta a sviluppo e a migliora-

menti continui, pertanto, esiste la possibilità che il

ComfoAir 550 sia leggermente diverso dalla descri-

zione fornita.

N.B.

Questo manuale è stato redatto con la

massima cura ed attenzione. Tuttavia,

nessun diritto può essere vantato a seguito

della sua pubblicazione. Inoltre, ci riservia-

mo il diritto di modiﬁcare i contenuti

di questo manuale senza obbligo di

preavviso.

1 Introduzione

Il nome dell’unità è ComfoAir 550, successivamente

verrà indicato semplicemente come ComfoAir.

Il ComfoAir è un sistema di ventilazione bilanciata

con recupero di calore che favorisce una ventila-

zione sana, bilanciata e con risparmio di energia

all’interno delle abitazioni. Il ComfoAir è dotato di

marcatura CE sulla targhetta identiﬁcativa. La tar-

ghetta identiﬁcativa si trova sulla parte superiore del

ComfoAir.

1.1 Garanzia e responsabilità

1.1.1 Condizioni di garanzia

Il ComfoAir è coperto da una garanzia rilasciata dal

costruttore per un periodo di 24 mesi dall’installa-

zione, ﬁno ad un massimo di 30 mesi dalla data di

fabbricazione. Le richieste d’intervento in garanzia

devono essere presentate solo per difetti dei mate-

riali e/o di fabbricazione che si manifestano durante

il periodo di validità della garanzia. Nel caso di una

richiesta d’intervento in garanzia, il ComfoAir non

deve essere smantellato senza il permesso scritto

rilasciato dal costruttore. I ricambi sono coperti dal-

la garanzia solo se forniti dal costruttore e se sono

stati installati da un installatore autorizzato.

La garanzia perde la sua validità se:

• Il periodo di garanzia è scaduto;

• L’unità viene utilizzata senza ﬁltri;

• Vengono utilizzati ricambi non forniti dal costrut-

tore;

• Vengono effettuate modiﬁche non autorizzate

sull’unità.

1.1.2 Responsabilità

Il ComfoAir è stato progettato e costruito per l’ap-

plicazioni all’interno di “sistemi di ventilazione bilan-

ciata” con recupero di calore Zehnder. Qualsiasi al-

tra applicazione verrà considerata come uso impro-

prio e potrà eventualmente danneggiare il ComfoAir

o causare lesioni personali, eventualità per le quali

il costruttore non potrà essere tenuto responsabile.

Il costruttore non è responsabile di danni derivanti

da:

• Non conformità con le istruzioni di sicurezza,

operative e di manutenzione contenute nel pre-

sente manuale;

• Utilizzo di componenti non forniti o non consi-

gliati dal costruttore.

La responsabilità per l’uso di questi componenti

ricade esclusivamente sull’installatore;

• Normale usura.

IT 2

1.2 Sicurezza

1.2.1 Norme di sicurezza

Rispettare sempre le norme di sicurezza contenu-

te in questo manuale. Se le norme di sicurezza, le

avvertenze, i commenti e le istruzioni non vengono

rispettate e seguite, potrebbero veriﬁcarsi lesioni

personali o danni al ComfoAir.

• Il ComfoAir può essere installato, allacciato, av-

viato e sottoposto a manutenzione solo da un

installatore qualiﬁcato, salvo indicazioni diverse

fornite in questo manuale;

• L’installazione del ComfoAir deve essere ese-

guita conformemente alle norme generali e lo-

calmente applicabili in materia di costruzione,

sicurezza e installazione; queste norme posso-

no essere emanate dal comune, dalle aziende di

erogazione dell’acqua e dell’elettricità;

• Seguire sempre le norme di sicurezza, le avver-

tenze, i commenti e le istruzioni contenute in

questo manuale;

• Conservare il manuale in prossimità del

ComfoAir durante tutta la sua vita operativa;

• Le istruzioni relative alla pulizia o alle sostituzio-

ni periodiche dei ﬁltri e delle valvole di immis-

sione e scarico devono essere seguite rigorosa-

mente;

• Le speciﬁche fornite in questo documento non

devono essere modiﬁcate;

• Non devono essere eseguite modiﬁche sul

ComfoAir;

• Il ComfoAir non è idoneo per essere allacciato

alle reti trifase;

• Si raccomanda la sottoscrizione di un contratto

di manutenzione, in modo che l’unità possa es-

sere controllata con regolarità. Il fornitore potrà

fornire gli indirizzi degli installatori autorizzati

nella propria regione.

1.2.2 Misure e disposizioni di sicurezza

• L’unità non può essere aperta senza utilizzare gli

appositi utensili;

• Non deve essere possibile toccare i ventilatori

con le mani e per questo motivo i condotti de-

vono essere collegati al ComfoAir. La lunghezza

minima di un condotto è 900 mm.

1.2.3 Pittogrammi utilizzati

Nel presente manuale verranno utilizzati i seguenti

pittogrammi:

Attenzione.

Pericolo di:

- danno all’unità;

- funzionamento non ottimale dell’unità in

caso di trascuratezza nell’esecuzione del-

le istruzioni.

Pericolo di lesione personale dell’utente l’u-

tente o l’installatore.

3 IT

2 Per l’installatore

2.1 ComfoAir conﬁgurazione

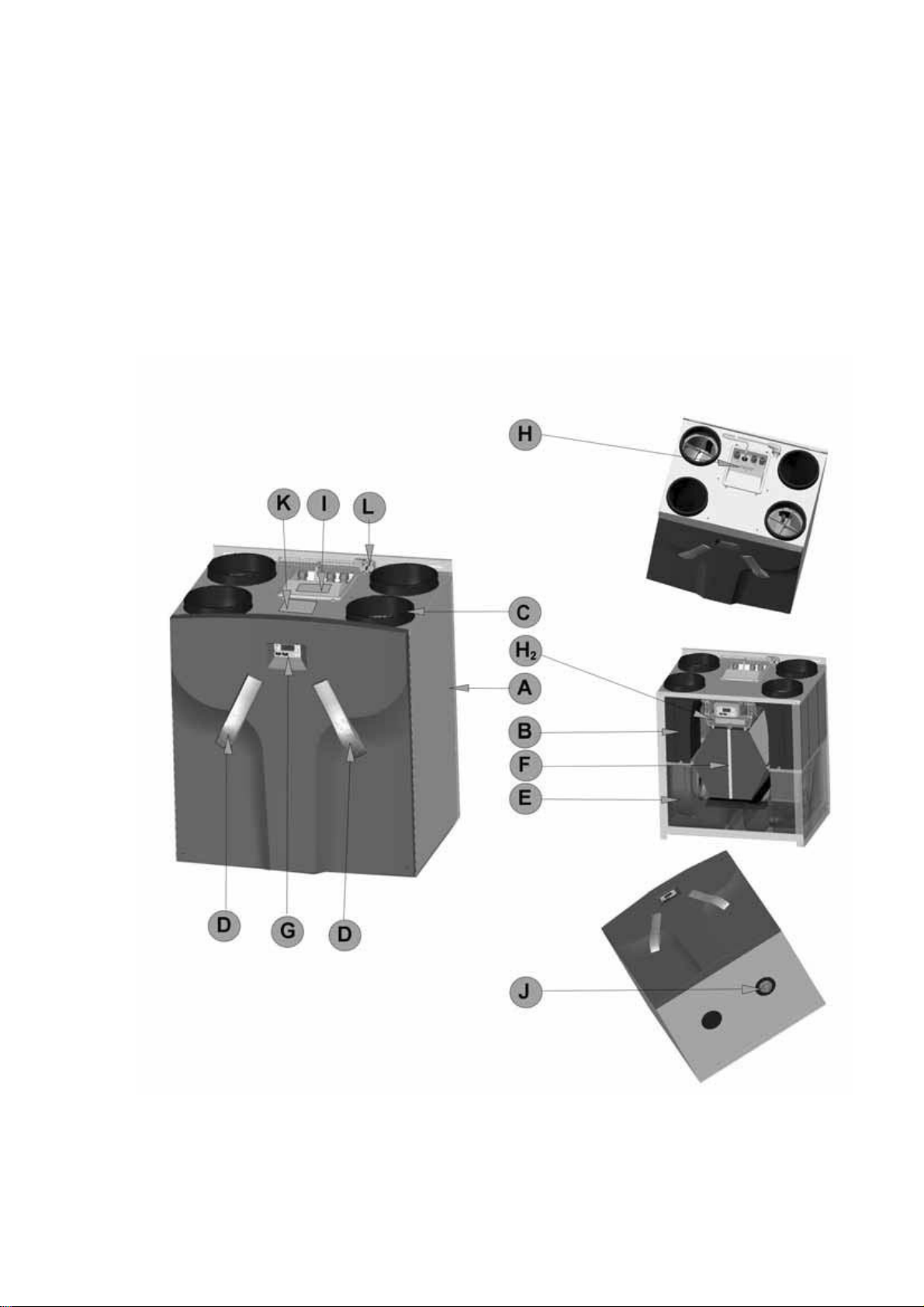

Il ComfoAir è composto normalmente da:

• Involucro esterno rivestito (A);

• Interno (B) in polipropilene espanso di alta qualità (E)PP;

• 4 allacciamenti (C) per i condotti dell’aria.

• 2 materiali ﬁltranti (D) per la depurazione dell’aria. Categoria ﬁltro: aria esterna G3, aria di ritorno G3;

• 2 motori a corrente continua a risparmio energetico (E) con ventilatore ad alto rendimento;

• Scambiatore di calore HR (ad alto rendimento) (F) (con scambiatore di umidità opzionale);

• Display (G) per la visualizzazione dei dati e delle procedure d’impostazione;

• Vano elettrico (H) per allacciamenti esterni, interruttori e regolatori;

• Cassetto con PCB (H2);

• Targhetta identiﬁcativa (I) riportante i dati del ComfoAir (non visibile);

• Raccordo dello scarico condensa (J);

• Cavo di alimentazione con raccordo a 5 cavetti da 230V (L)

4IT

2.2 Dati tecnici

ComfoAir 550 (posizione nL)

Posizione Capacità di ventilazione Energia

POSIZIONE ASSENTE 50 m3/h con 5 Pa 13 W

POSIZIONE BASSA 150 m3/h con 50 Pa 30 W

POSIZIONE MEDIA 225 m3/h con 100 Pa 69 W

POSIZIONE ALTA 330 m3/h con 215 Pa 160 W

MASSIMA 460 m3/h con 410 Pa 350 W

Posizione Capacità di ventilazione Amperaggio

POSIZIONE ASSENTE 50 m3/h con 5 Pa 0,12 A

POSIZIONE BASSA 150 m3/h con 50 Pa 0,25 A

POSIZIONE MEDIA 225 m3/h con 100 Pa 0,57 A

POSIZIONE ALTA 330 m3/h con 215 Pa 1,21 A

MASSIMA 460 m3/h con 410 Pa 2,46 A

Elettricità

Tensione di alimentazione 230/50 V/Hz

Cos.phi 0,46 - 0,62

Potenza sonora ventilatore di immissione (a 0 m)

Posizione Capacità di ventilazione Potenza sonora

POSIZIONE ASSENTE 50 m3/h con 5 Pa 36 dB(A)

OSIZIONE BASSA 150 m3/h con 50 Pa 54 dB(A)

POSIZIONE MEDIA 225 m3/h con 100 Pa 63 dB(A)

POSIZIONE ALTA 330 m3/h con 215 Pa 71 dB(A)

MASSIMA 460 m3/h con 410 Pa 79 dB(A)

Potenza sonora ventilatore di scarico (a 0 m)

Posizione Capacità di ventilazione Potenza sonora

POSIZIONE ASSENTE 50 m3/h con 5 Pa 29 dB(A)

OSIZIONE BASSA 150 m3/h con 50 Pa 39 dB(A)

OSIZIONE MEDIA 225 m3/h con 100 Pa 49 dB(A)

POSIZIONE ALTA 330 m3/h con 215 Pa 63 dB(A)

ASSIMA 460 m3/h con 410 Pa 63 dB(A)

5 IT

Dati tecnici

ComfoAir 550 (posizione HL)

Posizione Capacità di ventilazione Energia

POSIZIONE ASSENTE 50 m3/h con 5 Pa 13 W

POSIZIONE BASSA 180 m3/h con 60 Pa 41 W

POSIZIONE MEDIA 330 m3/h con 215 Pa 160 W

POSIZIONE ALTA 430 m3/h con 360 Pa 310 W

MASSIMA 460 m3/h con 410 Pa 350 W

Posizione Capacità di ventilazione Amperaggio

POSIZIONE ASSENTE 50 m3/h con 5 Pa 0,12 A

POSIZIONE BASSA 180 m3/h con 60 Pa 0,35 A

POSIZIONE MEDIA 330 m3/h con 215 Pa 1.21 A

POSIZIONE ALTA 430 m3/h con 360 Pa 2,22 A

MASSIMA 460 m3/h con 410 Pa 2,46 A

Elettricità

Tensione di alimentazione 230/50 V/Hz

Cos.phi 0,46 - 0,62

Potenza sonora ventilatore di immissione (a 0 m)

Posizione Capacità di ventilazione Potenza sonora

POSIZIONE ASSENTE 50 m3/h con 5 Pa 36 dB(A)

OSIZIONE BASSA 180 m3/h con 60 Pa 58 dB(A)

POSIZIONE MEDIA 330 m3/h con 215 Pa 71 dB(A)

POSIZIONE ALTA 430 m3/h con 360 Pa 78 dB(A)

MASSIMA 460 m3/h con 410 Pa 79 dB(A)

Potenza sonora ventilatore di scarico (a 0 m)

Posizione Capacità di ventilazione Potenza sonora

POSIZIONE ASSENTE 50 m3/h con 5 Pa 29 dB(A)

POSIZIONE BASSA 180 m3/h con 60 Pa 44 dB(A)

POSIZIONE MEDIA 330 m3/h con 215 Pa 55 dB(A)

POSIZIONE ALTA 430 m3/h con 360 Pa 63 dB(A)

MASSIMA 460 m3/h con 410 Pa 63 dB(A)

Speciﬁche generali

Materiale dello scambiatore HR Polistirene

Materiale interno (E)PP / PA / PC

Rendimento termico 95%

Massa 47 kg

6IT

2.3 Disegno quotato

800

724.5

569

280.5 124.5

490

180

200

208.5

265

ø 32

DATI ELETTRICI E COLLEGAMENTO

SCARICO CONDENSA

SINISTRO

SCARICO CONDENSA

DESTRO

7 IT

2.4 Condizioni di installazione

Onde poter stabilire se il ComfoAir può essere in-

stallato in un determinato ambiente, è necessario

tenere conto dei seguenti aspetti:

• Il ComfoAir deve essere installato in base alle

norme nazionali e locali sulla sicurezza che re-

golamentano l’uso di dispositivi elettrici e l’ac-

qua, nonché alle norme d’installazione e alle

indicazioni di questo manuale.

• Il luogo d'installazione deve essere scelto in

modo che vi sia spazio sufﬁciente attorno al

ComfoAir per gli allacciamenti dei condotti

dell’aria e delle tubazioni di immissione e di sca-

rico, anche per poter eseguire gli interventi di

manutenzione.

• Il ComfoAir deve essere installato in un luogo

non soggetto a brina. L’acqua di condensa deve

essere scaricata non gelata, ad una certa incli-

nazione, usando un sifone.

Si consiglia di non installare il ComfoAir in

zone con un alto tasso di umidità relativa

(come il bagno o WC). Questo consentirà di

evitare la condensa sulla superﬁcie esterna

del ComfoAir.

• Nell’ambiente scelto per l’installazione devono

essere presenti le seguenti strutture:

- Allacciamenti del condotto dell’aria.

- Allacciamento elettrico da 230V.

- Dispositivi per lo scarico condensa.

- Cavi per interruttore cablato a 3 posizioni

(opzionale).

• Al ﬁne di assicurare un’efﬁcace circolazione del

ﬂusso d’aria nella casa, evitando spifferi e cor-

renti, occorre lasciare un’apertura sotto le por-

te. L’apertura sotto le porte interne deve essere

di almeno 10 mm.

Se questi spazi vengono ostruiti, a seguito

del posizionamento di paraspifferi o tappeti

di un certo spessore, la circolazione dell’aria

all’interno dell’abitazione ristagna. Il sistema

non funzionerà quindi al meglio delle proprie

capacità.

2.5 Installazione del ComfoAir

2.5.1 Trasporto e rimozione dell’imballo

Prestare la necessaria attenzione durante il traspor-

to e la rimozione dell'imballo del ComfoAir.

Assicurarsi che i materiali usati per l’imballo

siano smaltiti in modo ecologico, senza nuo-

cere all’ambiente.

2.5.2 Controllo della fornitura

Contattare immediatamente il fornitore qualora si

notassero danneggiamenti o la fornitura fosse in-

completa. La fornitura include:

• ComfoAir;

Controllare che si tratti del tipo corretto, leg-

gendo i dati sulla targhetta identiﬁcativa;

• Staffa di ﬁssaggio;

• Documentazione.

Il ComfoAir è disponibile nelle seguenti tipologie:

Matricola

ComfoAir 550 L ComfoAir 550 R

ComfoAir 550 L RF ComfoAir 550 R RF

Signiﬁcato delle lettere:

• L = Modello sinistro

• R = Modello destro

• RF = Contiene di serie la funzione di regola-

zione a radio frequenze.

Inhaltsverzeichnis

Sprachen:

Andere Zehnder Rittling Lüfter Handbücher

Zehnder Rittling

Zehnder Rittling ComfoAir 200 Luxe Series Benutzerhandbuch

Zehnder Rittling

Zehnder Rittling ComfoAir 155 WMe Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir PRO 300 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir Q Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling Timer Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 180 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 160 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling Centair CMEV.4e Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 70 Kurzanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir flat 150 Series Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 185 WM Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 160 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir E 350 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 350 Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 550 Luxe Benutzerhandbuch

Zehnder Rittling

Zehnder Rittling ComfoAir Standard 300 Benutzerhandbuch

Zehnder Rittling

Zehnder Rittling ComfoAir Luxe Bedienerhandbuch

Zehnder Rittling

Zehnder Rittling VDA Series Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoSpot 50 Kurzanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 155 CM Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 200 Benutzerhandbuch

Zehnder Rittling

Zehnder Rittling ComfoAir Q TR Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling FVH series Montage- und Bedienungsanleitung

Zehnder Rittling

Zehnder Rittling ComfoAir 200 Bedienungsanleitung

Beliebte Lüfter Handbücher anderer Marken

ELTA FANS

ELTA FANS H03VV-F Bedienungsanleitung

Hunter

Hunter 20714 Gebrauchsanweisung

Emerson

Emerson CARRERA VERANDA CF542ORB00 Bedienungsanleitung

Hunter

Hunter Caraway Gebrauchsanweisung

Panasonic

Panasonic FV-15NLFS1 Bedienungsanleitung

Kompernass

Kompernass KH 1150 Bedienungsanleitung

VES

VES FALA100/12V/TR Bedienungsanleitung

Vertiv

Vertiv Liebert DCD Bedienungsanleitung

Westinghouse

Westinghouse GFP Series Bedienungsanleitung

Venmar

Venmar KUBIX HRV PLUS Series Bedienungsanleitung

Maico

Maico ECR 31 Bedienungsanleitung

Sonnenkonig

Sonnenkonig Dinky Bedienungsanleitung

S&P

S&P ECOWATT HXBR Bedienungsanleitung

Wider

Wider IMP03369BH Bedienungsanleitung

Panasonic

Panasonic F-60DHN Bedienungsanleitung

Hinkley

Hinkley HIGHLAND Bedienungsanleitung

Broan

Broan 766BN Bedienungsanleitung

Premium

Premium PFS16022 Montageanleitung
