Zehnder Rittling ComfoAir 70 Kurzanleitung
ComfoAir 70 / ComfoSpot 50
ComfoLED / ComfoLED CH
Montagehinweise - Installation notes - Instructions de montage - Indicazioni per
il montaggio - Montageaanwijzingen - Wskazówki dotyczące montażu
Decorative radiators Comfortable indoor ventilation Heating and cooling ceiling systems Clean air solutions
ComfoLED
ComfoLED CH
2
Alle Rechte vorbehalten.
Die Zusammenstellung dieser Bedienungsanleitung erfolgte mit größter Sorgfalt. Dennoch
haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten
Angaben in dieser Bedienungsanleitung. Bei Meinungsverschiedenheiten ist der deutsche
Originaltext letztendlich verbindlich.
All rights reserved.
This manual has been compiled with the utmost care. However, the publisher cannot be
held liable for any damage caused as a result of missing or incorrect information in this
manual. In case of disputes the German version of these instructions will be binding.
Tous droits reserves.
Ce manuel a ete compose avec le plus grand soin. L‘editeur ne peut neanmoins pas
etre tenu responsable de dommages decoulant d‘informations manquantes ou erronees
dans ce manuel. En cas de différend, seule la version allemand de ce mode d’emploi est
contraignante.
Tutti i diritti riservati.
La presente documentazione è stata redatta con la massima attenzione. L‘editore non
può comunque essere ritenuto responsabile di eventuali danni derivanti dalla mancanza o
dall‘inesattezza delle informazioni qui fornite. In caso di disaccordo, fa fede l‘originale in
lingua tedesca.
Alle rechten voorbehouden.
Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter
niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of
onjuist vermelden van informatie in deze handleiding. In geval van onenigheid is de Duitse
tekst leidend.
Wszelkie prawa zastrzeżone.
Niniejsza instrukcja obsługi została sporządzona z najwyższą starannością. Wydawca nie
ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek nieumieszczenia w
niej informacji lub umieszczenia w niej nieprawidłowych informacji. W przypadku sporów
wiążąca jest wersja niniejszej instrukcji w języku niemiecki.
3
Montageanleitung .............................................................................
Installation notes ...............................................................................
Instructions de montage ..................................................................
Indicazioni per il montaggio ...............................................................
Montageaanwijzingen .......................................................................
Wskazówki dotyczące montażu ........................................................
4-7
8-11
12-15
16-19
20-23
24-27
4
externe Bedieneinheit
Verwendungszweck
Die Comfo LED (ComfoLED CH)
bietet die Möglichkeit das Lüf-
tungsgerät bequem aus der Fer-
ne zu bedienen. Das Bedienteil ist
ausschließlich für eine Unterput-
zinstallation im Innenbereich in die
marktüblichen Schalterprogramme
geeignet und wird über ein maxi-
mal 25 m langes, 4-adriges Kabel
(z.B. Typ: J-Y(ST)Y 2x2x0,6) mit
dem Lüftungsgerät verbunden.

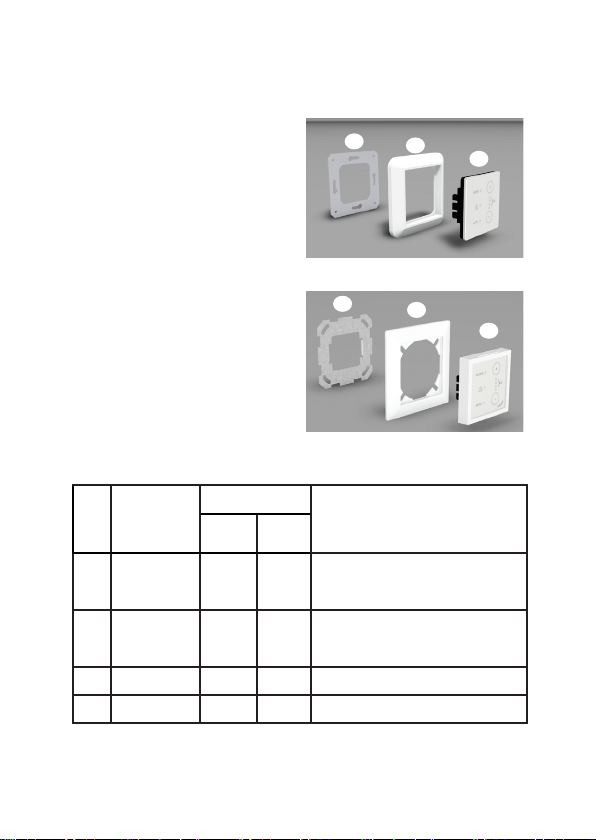

Aufbau / Lieferumfang
Tab.1: Lieferumfang der externen Bedieneinheit
Pos Bezeichnung
Lieferumfang
Bemerkung
ComfoLED ComfoLED CH
1Funktionseinheit x x
bestehend aus: berührungssensitive Schaltäche,
Anschlussplatine mit Federzugklemmen und
Halteplatte mit Rastfüßen
2Blend-
rahmen x
Blendrahmen des Schalterprogramms muss
über ein Standardmaß von 55x55 mm zur
Aufnahme der Funktionseinheit verfügen
3UP-Rahmen x x
4Verbindungskabel x x mit 4-pol. Steckverbinder (ohne Abbildung)
ComfoLED
ComfoLED CH
32
1
32
1
5
Funktionalität
Die Bedieneinheit verfügt über
berührungssensitive Schaltächen,
das heißt, durch Berühren der
betreffenden Tasten werden die
jeweiligen Bedienfunktionen
ausgelöst. Das Lüftungsgerät
kann gleichzeitig mit der internen
und der externen Bedieneinheit
betrieben werden. Dabei sind
die Tastenbelegungen und die
LED-Signalisierungen beider
Bedienteile funktional gleich.
Installation
Das Kabel und eine
UP-Schalterdose für
die externe Bedieneinheit sind
bauseits vorab zu installieren. Der
lüftungsgeräteseitige Anschluss des
Kabels für das externe Bedienteil
ist im Zuge mit dem Anschluss
der Spannungsversorgung
herzustellen.
Elektrischer Anschluss
Lüftungsgeräteseitig:
Die Adern des Verbindungskabels
sind entsprechend der Farb-
codierung an die Klemmstelle
BUS X7 der Steuerungsplatine des
Lüftungsgerätes anzuschließen.
Das Bindeglied zwischen
Verbindungskabel und dem
bauseitigen Kabel zum externen
Bedienteil ist der 4-polige
Steckverbinder.
Die Adern des Kabels zum externen
Bedienteil sind beim Lüftungsgerät
am Steckverbinder mit den
Schraubklemmen anzuklemmen.
Farb-
codierung
Verbindungs-
kabel
Steckverbinder
Verbindungskabel
Farb-
codierung
externe
BDE
Federzug-
klemme
Schraub-
klemme
weiß - -
gelb A A
grün B B
braun + +
Tab.2: Farbkodierungen

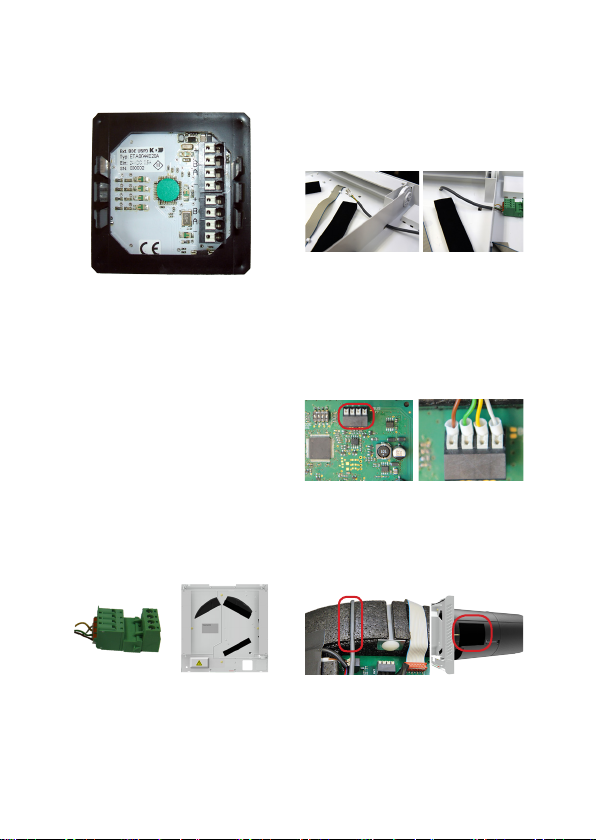

Bedienteilseitig:
Die Adern des Kabels sind
entsprechend der Farbcodierung an
die Federzugklemmen +, B, A, - der
externe Bedieneinheit
6
Anschlussplatine der Bedieneinheit
anzuschließen. Dabei das Kabel
zuerst durch den Blendrahmen
führen!
Drücken Sie die Funktionseinheit
vorsichtig und lagerichtig mit
jeweils seitlicher Position der
Rastfüße in den UP-Rahmen bis
der Blendrahmen xiert ist.
ComfoSpot 50
Ziehen Sie das Steckverbindungsteil
mit den Schraubklemmen ab
und klemmen Sie die Adern des
bauseitigen Kabels an. Notieren Sie
die Farbcodierung!
Führen Sie das Verbindungskabel
mit den Aderenden durch die
Öffnungen der Unterschale bis an
die Steuerungsplatine.
Klemmen Sie die Adern des Verbin-
dungskabels gemäß Farbcodierung
an die Ferderzugklemmen BUS X7
der Steuerungsplatine an Gehäuse.
Verlegen Sie das
Verbindungskabel in der
vorgesehenen Kabelmulde des
EPP-Gehäuses und verschließen
Sie die Steuerungsplatine mit der
PVC-Abdeckung.
Stecken Sie nach Einschieben des
Gerätes in das Wandeinbaurohr die
beiden Teile des Steckverbinders
externe Bedieneinheit
7
im Bereich der Kabeleinführung
zusammen.
ComfoAir 70
Ziehen Sie das Steckverbindungsteil
mit den Schraubklemmen ab
und klemmen Sie die Adern des
bauseitigen Kabels an. Notieren Sie
die Farbcodierung!
Klemmen Sie die Adern
des Verbindungskabels
gemäß Farbcodierung an die
Ferderzugklemmen BUS X7 der
Steuerungsplatine an Gehäuse.
Stecken Sie die beiden Teile
des Steckverbinders zusammen
und verbringen Sie das
Verbindungskabel im elektrischen
Anschlussbereich des Gerätes.
Schieben Sie das Gerät unter
Beachtung der elektrischen
Anschlüsse bis zum Anschlag in
das Wandeinbaurohr.
externe Bedieneinheit
8
External control panel
Intended purpose
The Comfo LED (ComfoLED CH)
allows the ventilation unit to be
conveniently operated remotely.
The control panel is only suitable
for indoor in-wall installation in
conventional switch ranges and
is connected to the ventilation unit
with a 4-core cable with
a maximum length of 25 m
(e.g. type: J-Y(ST)Y 2x2x0.6).
Design / Scope of
delivery
Tab.1: Scope of delivery of the external control panel
Item Description
Scope of delivery
Note
ComfoLED ComfoLED CH
1 Function unit x x
Consisting of: touch-sensitive button,
connection board with spring-type terminals
and retaining plate with snap-in feet
2 Cover frame x
The cover frame of the switch range must
have standard dimensions of 55x55 mm
in order to hold the function unit
3 In-wall frame x x
4Connecting
cable x x With 4-pin plug-in connector (not illustrated)
ComfoLED
ComfoLED CH
32
1
32
1
9
Functionality
The control panel has touch-
sensitive buttons, which means the
respective operating functions are
triggered by touching the relevant
buttons. The ventilation unit can be
operated at the same time with the
internal and the external control
panel. The button assignments
and the LED signalling in both
control panels are identical in
terms of functions.
Installation
The cable and an in-wall
switch box for the external
control panel must be installed in
advance on site. On the ventilation
unit side, the cable connection for
the external control panel must
be established in the course of
connecting the power supply.
Electrical connection
Ventilation unit side:
The wires of the connecting cable
are to be connected to the BUS X7
clamping point on the ventilation
unit control board according to
the colour coding.
The 4-pin plug-in connector is
the connecting link between the
connecting cable and the on-
site cable for the external control
panel.
The wires of the cable for the
external control panel are to be
connected to the plug-in connector
with the screw-type terminals on
the ventilation unit.
Colour
coding for
connecting
cable
Plug-in connector for
connecting cable
Colour
coding
for external
PDA
Spring-type
terminal
Screw-type
terminal
White - -
Yellow A A
Green B B
Brown + +
Tab.2: Colour coding
Control panel side:
The cable wires are to be
connected to the +, B, A, - spring-
type terminals on the control
panel connection board according
to the colour coding. Guide the
External control panel
10
cable through the cover frame rst.
Carefully push the correctly
positioned function unit with the
snap-in feet in the lateral position
into the in-wall frame until the
cover frame is xed in place.
ComfoSpot 50
Disconnect the plug-in connector
part with the screw-type terminals
and connect the wires of the on-
site cable. Make a note of the
colour coding.
Guide the connecting cable
with the wire ends through the
openings of the bottom cover to
the control board.
Connect the wires of the
connecting cable to the BUS
X7 spring-type terminals on the
control board according to the
colour coding.
Install the connecting cable in the
designated cable recess of the
EPP housing and close the control
board with the PVC cover.
After inserting the unit into the wall
mounting pipe, connect both parts
of the plug-in connector together
in the area of the cable entry point.
External control panel
Andere Handbücher für ComfoAir 70
7
Dieses Handbuch passt für folgende Modelle
3
Inhaltsverzeichnis
Sprachen:
Andere Zehnder Rittling Lüfter Handbücher
Zehnder Rittling
Zehnder Rittling ComfoAir Q Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir Q 350 ST Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling Eversky 500 Handbuch
Zehnder Rittling
Zehnder Rittling Adaptive ZLE100TA Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir 155 WMe Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling FVH series Montage- und Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling Timer Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoFond-L Q ST Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir E 350 Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir 550 Luxe Benutzerhandbuch
Zehnder Rittling
Zehnder Rittling CA 350 Leitfaden
Zehnder Rittling
Zehnder Rittling ComfoAir 200 Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir Q TR Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling comfocool Leitfaden
Zehnder Rittling
Zehnder Rittling Centair CMEV.4e Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir 350 Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir Compact CA155WM Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoAir Luxe Bedienerhandbuch
Zehnder Rittling
Zehnder Rittling ComfoAir Compact CA155WM Bedienungsanleitung
Zehnder Rittling
Zehnder Rittling ComfoD 180 Benutzerhandbuch
