Zipforce ONE Bedienungsanleitung
Användarmanual
för Zipforce ONE
2
INNEHÅLL
INNAN MONTERING .............................................................................................................3
DITT PAKET INNEHÅLLER ...................................................................................................3
VERTYG DU BEHÖVER .........................................................................................................4
VERTYG FÖR SNABBARE MONTERING .................................................................................4
FÄST STAGSKRUVARNA I ZIPFORCE-FÄSTET .......................................................................5
MONTERING I FRAMGAFFELNS CENTRUMHÅL ....................................................................6
MONTERING AV SLANGKLÄMMOR ....................................................................................... 7
KLICKA I ZIPFORCE .............................................................................................................8
DRA ÅT STAGSKRUVAR OCH SLANGKLÄMMOR.....................................................................9
MONTERING AV PAS SENSOR-SET......................................................................................10
MONTERING AV TRAMPSENSORKRANS.............................................................................. 11
MONTERING AV SENSORKABEL..........................................................................................12
CYKLA MED ZIPFORCE........................................................................................................13
ZIPFORCE-APPEN ..............................................................................................................13
TILLBEHÖR ........................................................................................................................13
ZIPFORCE MED CYKELLYSE ...............................................................................................14
LÅSA FAST ZIPFORCE.........................................................................................................14
VIKTIG INFORMATION .........................................................................................................15
ANVÄNDNINGSOMRÅDE OCH BEGRÄNSNINGAR .................................................................15
SKÖTSELRÅD.....................................................................................................................15
INDIKATOR FÖR BATTERI ....................................................................................................16
FELSÖKNINGSGUIDE..........................................................................................................16
TEKNISKA SPECIFIKATIONER.............................................................................................17
DETALJERAD BESKRIVNING AV ZIPFORCE / UTRUSTNING I PAKETET................................18
LADDNING..........................................................................................................................18
DEMONTERING...................................................................................................................18
AVFALLSHANTERING .........................................................................................................18
STANDARDER.....................................................................................................................18
DEKLARATION OM ÖVERENSTÄMMELSE ............................................................................19
3
INNAN MONTERING
1. Ladda Zipforce med hjälp av den medföljande laddaren.
2. Rengör cykeln innan montering.
3. Ta fram de verktyg som behövs för montering (se bild 3).
4. Se till att däcken är välpumpade och att du har en bra plats att ställa cykeln på.
DITT PAKET INNEHÅLLER
1. Zipforce
2. Påse
3. Motorfäste med monteringssats
4. PAS sensor-set (Trampsensorkrans,
metallring och sensorkabel)
5. Laddare
6. Buntband
1.
1
2
2.
3.
4.
5.
6.
4
VERTYG DU BEHÖVER
VERTYG FÖR SNABBARE MONTERING
1. Torxnyckel (ingår)
2. Spårskruvmejsel
3. Stjärnskruvmejsel
4. Skiftnyckel
1. Avbitartång
2. Hylsa 7 mm
3. Torxnyckel (ingår)
4. Stjärnbits
5. Bitshållare
6. 10 mm nyckel eller
skiftnyckel
3
3
7
1.
1.
2.
4.
3.
5.
6.
2. 3. 4.
5
FÄST STAGSKRUVARNA I ZIPFORCE-FÄSTET
4
Ta ur stagskruvarna som sitter på insidan (a) och montera dem på utsidan (b).
a.
b.
6
5
MONTERING I FRAMGAFFELNS CENTRUMHÅL
Centrumskruven (a) monteras i centrumhålet på framgaffeln med en M6 mutter (b) och en bricka
(c). Om framgaffels yta vid centrumskruvens hål är ojämn kan du använda dig av distansen (d) för
att lägga mellan framgaffeln och fästet.
Om det är ett cykellyse i vägen kan du använda det medföljande specialfästet för cykellyse (e) för
att montera cykellyset på annan plats. Se bild 13. Det nns olika typer av framgaar och bromsar
och det kan innebära att Zipforce behöver monteras lite olika beroende på cykeltyp.
Om din cykel inte ser ut som på bilden, eller om du har en cykelkorg i vägen för Zipforce
nner du monteringsalternativ på zipforce.se.
Zipforce kan monteras för drivning på cykelns
bakhjul om det passar bättre för din cykel. Du gör
samma moment som beskrivs ovan, men använder
istället centrumhålet i bakgaffeln (se bild).
Att de esta monterar på framhjulet beror på att
pakethållare och stänkskärm ofta är i vägen för en
bakhjulsmontering. Du kan behöva montera bort eller
kapa stänkskärmen bak. Kom också ihåg att ställa
om till “Reverse Mode” i appen innan du cyklar.
a.
b. c.
d.
e.
7
MONTERING AV SLANGKLÄMMOR
Slangklämmorna monteras runt framgaffeln och spänns med hjälp av hylsa 7 mm eller en rak
skruvmejsel (a). Det är viktigt att båda slangklämmorna monteras i samma höjd. Vänta med att skruva
åt hårt tills senare. Eventuellt gummi som sticker ut utanför slangklämman klipps bort.
Vid montering på bakhjulet gör du samma sak fast på bakgaffeln istället.
6
a.
7
8
7
KLICKA I ZIPFORCE
Börja med att kontrollera så att motorfästet sitter rakt över däcket.
1. Klicka i Zipforce utan att skruva ner spännskruven (a). Använd trampsensorkransen för att
kontrollera så drivhjulet hamnar 2-3 mm ovanför däcket. Placera Zipforce i motorfästet så
att spännskruven ligger mitt hålet (b) . Se till att klackarna (c) ligger mitt för utfasningarna i
motorfästet.
2. Tryck till Zipforce mot styrstången med viss kraft. När den trycks fast hörs ett
tydligt ”klickljud”. Om Zipforce har klickat i rätt ska hålen på spaken på sidan av motorfästet
vara i linje med varandra. Det är den spaken man drar bakåt för att klicka ur Zipforce.
a.
b.
c.
2.
1.
2-3 mm
9
8
1. Dra åt centrumhålets mutter.
2. Dra åt slangklämmorna och se till att båda klämmor sitter i samma höjd, viktigt.
3. Dra åt de högre stagskruvarna.
4. Dra åt de lägre stagskruvarna.
5. Dra åt skruven.
Kontrollera att avståndet mellan drivhjulet och däcket fortfarande är 2-3 mm,
spännskruven ska inte vara spänd. Om stänkskärmen ligger an mot däcket, justera
enligt bild 6.

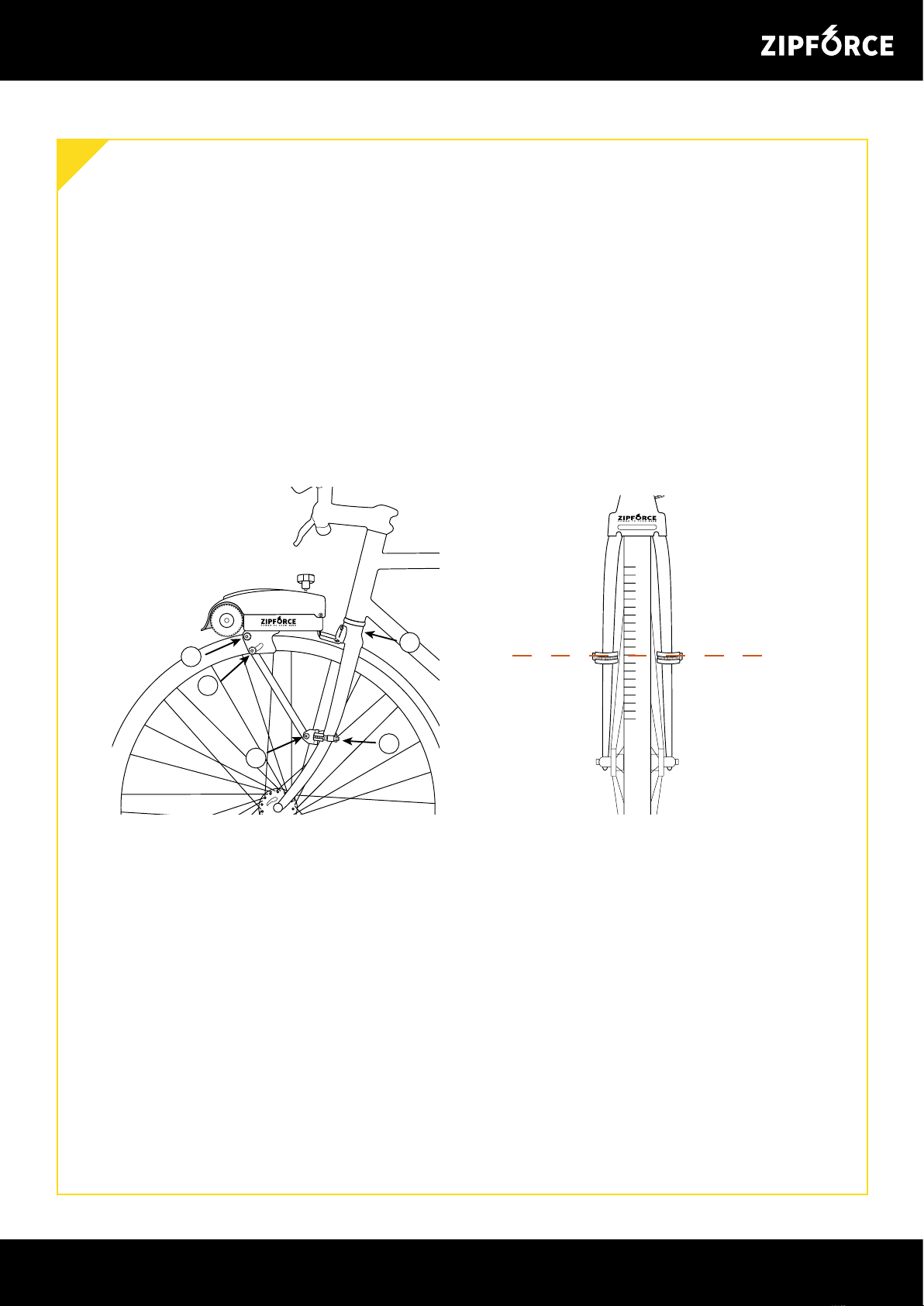

DRA ÅT STAGSKRUVAR OCH SLANGKLÄMMOR
1.
2.
3.
4.
5.
Det är viktigt att båda
slangklämmorna hamnar
i samma höjd.
10
9
MONTERING AV PAS SENSOR-SET
Det är trampsensorn i änden av sensorkabeln som känner av att du trampar och
bestämmer när Zipforce ska hjälpa till. Det är viktigt att trampsensorkransen inte
vobblar eller sitter snett/löst! Justera med plåtfästet tills trampsensorkransen sitter
helt rakt. Sitter trampsensorn eller trampsensorkransen snett kan sensorn inte ta upp
signalerna och Zipforce kommer då driva ojämnt eller inte alls.
1. Bocka plåtfästet så att den passar längs pedalarmen och att sensorkransen sitter
rakt, se bild 1a och 1b.
a. bocka plåtfästet längs linje a.
b. bocka plåtfästet längs linje b. Trampsensorns skall nu sitta helt rakt. Se bild 1b.
2. För ihop trampsensorkransens två halvmåneformade delar. Se bild 10.2a. Det är
viktigt att trampsensorkransen sitter rakt och stabilt. Om trampsensorkransen
inte går runt axeln kan man klippa av varannan av de små piggarna på insidan av
halvmånen. Se bild 10.2b.
3. Fäst metallringen runt
trampsensorkransen genom att trycka
den på plats i spåret.
Se bild 10.3.
4. Bocka fästet så att det passar längs
pedalbenet (c) och trampsensorkransen
sitter helt rakt.
5. Sätt fast plåtfästet med buntbanden runt
pedalarmen. Spänn buntbanden och se
till att kransen sitter stabilt.
Se bild 10.4.
1a. 1b.
a.
b.
c.
PAS sensor-set
