SIKKERHETSANVISNINGER
INTRODUKSJON
Zodiac Proline M 3
Norsk
Zodiac Proline M er en kommunikasjonsradio beregnet
for krevende samband i yrkessammenheng. Den er
laget for å kunne tilpasses forskjellige typer radionett
da den er utstyrt med selektivt anropssystem (inntil 7
toner). Den er også en bredbåndsradio, som betyr at
det kan være stor frekvensforskjell mellom kanalene i
det aktuelle båndet.
Zodiac Proline M er en mobilstasjon for montering i
biler, spesielt laget for yrkesbruk i tøffe miljøer.
Den er robust og enkel i bruk. Den inneholder et enkelt,
men likevel kraftig menysystem. Senderen gir inntil
15W, som gir god rekkevidde. Radioen har en kraftig
audioforsterker, som gir en klar lyd. Displayet har
mulighet for alfanumerisk visning av kanaltekst
EGENSKAPER
Det er viktig å følge noen enkle retningslinjer for bruk
av radioen. Dette for å oppnå lang levetid for apparatet.
zHa alltid antennen påskrudd ved sending.
zApparatet er godkjent for å tåle fukt og vann, men
bør tørkes etter bruk.
zApparatet tilkoples godkjent strømforsyning på 12V
DC, eller direkte til bilens 12V anlegg. Dette er viktig
for å få stasjonen til å gi spesifisert sendereffekt,
samt gi rene og gode signaler.
.
Norsk

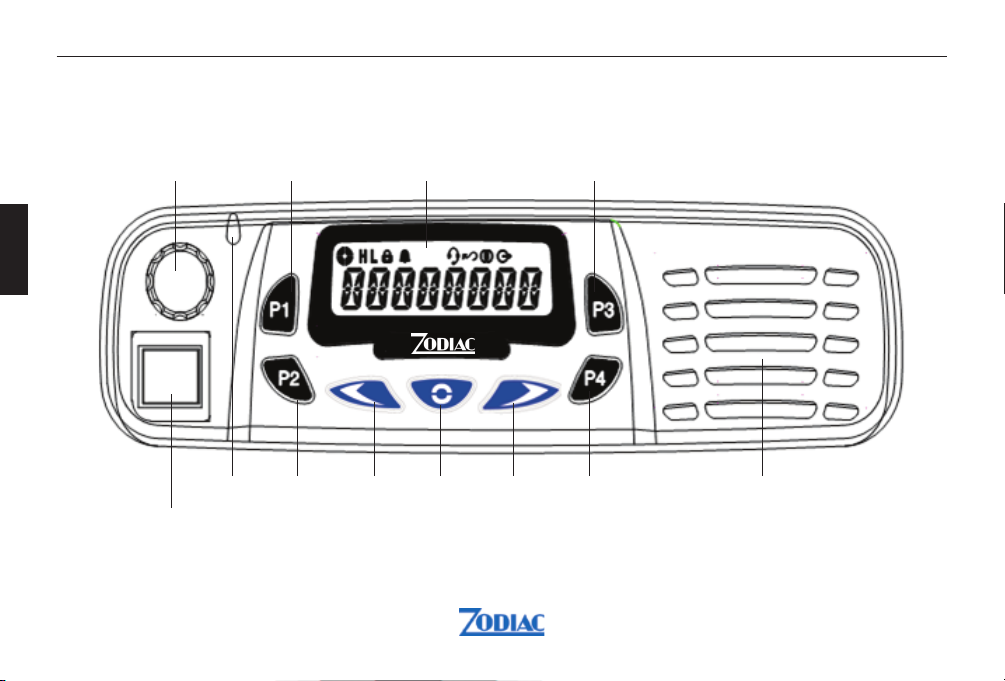

BESKRIVELSE AV STASJONEN
4Zodiac Proline M
Squelch Ned Meny Opp Monitor
Kontakt for mikrofon
og PC-programmering
Power
Av/På
Volumkontroll
Sendereffekt
Høy/medium/lav LCD display Scanning
Høyttaler
LED
BESKRIVELSE AV DISPLAYET
Zodiac Proline M 5
Norsk
Signalstyrkenivå
Sendereffekt indikator
H = høy sendereffekt
L = lav sendereffekt
M = medium sendereffekt (vises ikke i displayet)
Tastelås
Alarmtoneindikator
VOX indikator
Scan indikator
Scrambler indikator (taleforvrenger)
Talk around indikator (direkte samband)
BESKRIVELSE AV TASTENE
Meny-tast
Brukes for å få tilgang til menyen og for å
bekrefte menyvalg
OPP-tast
Velger ønsket kanal eller blar oppover i
menylisten.
NED-tast
Velger ønsket kanal eller blar nedover i
menylisten.
P1
Velger sendereffekt
P2
Velger ønsket squelch-nivå
P3
Starter scanning av programmerte kanaler
P4
Monitor knapp. Åpner tonemottaker, og kan
resette denne etter anrop.
Tastene P1, P2, P3 og P4 kan programmeres etter
eget ønske for å aktivere bestemte funksjoner.
Programmeringen utføres av din forhandler.
6Zodiac Proline M
Norsk

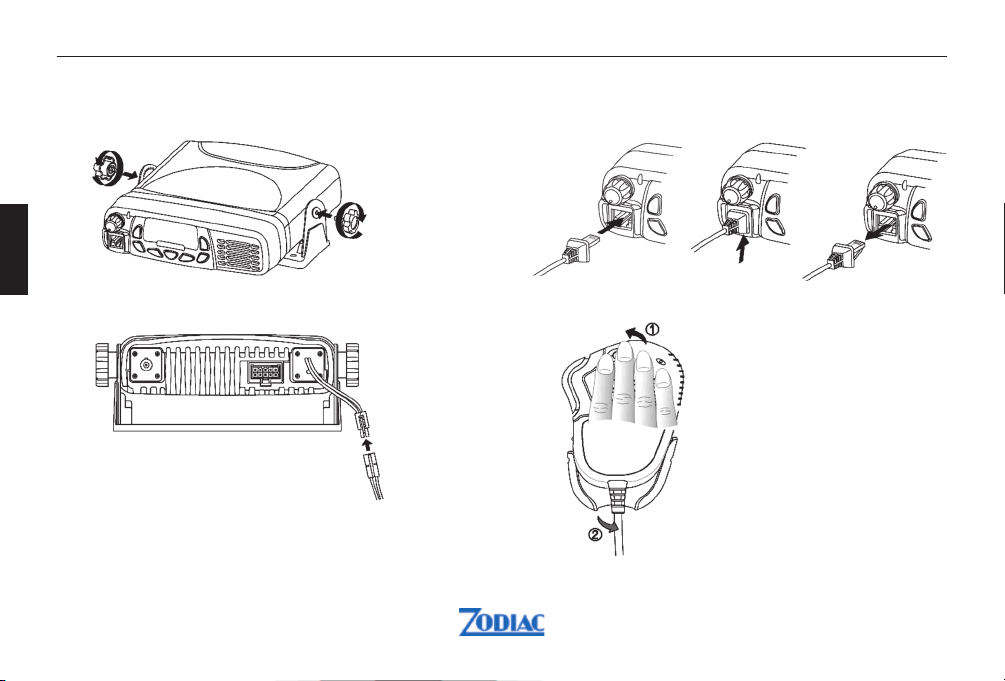

FORBEREDELSER FØR BRUK
Montering av festebrakett
Montering av strømkabel
Montering av håndmikrofonen
Montering av mikrofonbrakett
Slå av radioen
For å slå av radioen, skru av-på/volumknappen til
venstre inntil du hører et klikk.
SLÅ RADIOEN PÅ/AV
Slå på radioen
For å slå på radioen, skru av-på/volumknappen til
høyre.
Justering av volumet
Volumet justeres med av-på/volumknappen. Skru
knappen til ønsket volumnivå.
Zodiac Proline M 7
Norsk
TX
CTCSS
T
MENYOVERSIKT
Trykk for å få tilgang til menyen. Bruk deretter tastene og for å velge ønsket funksjon. Trykk
for å bekrefte valget. Bruk tastene og for å bla fram ønsket funksjonsvalg og trykk for å lagre
valget.
T
Contact List Status call
List
Missed call
List TX Power TX Tone RX Tone
DTMF Scan
VOX level
Auto Squelch
Auto VOX
Squelch level
Priority Scan
Key Lock
Priority Scan
CH
Beep On/Off
Power save
Group
Talk around
T
T
T
T
T
T
T
Trykk
VOX On/Off
PasswordPassword CHDimmerScrambler
Status call
Send
List Delete
MIC Gain
RESET VARI Call
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
T
Lone Worker
T
8Zodiac Proline M
Norsk
T
FUNKSJONER
Kanalvalg
Radioen har opptil 255 kanaler.
Velg ønsket kanal ved å trykke eller . Hvert
trykk øker eller minsker kanalnummeret med et
nummer. Hvis du holder tasten nede, øker eller minsker
kanalnummeret fortløpende. Kanalene kan angis med
alfanumerisk tekst.
Sending
Sjekk at den valgte kanalen er ledig før du starter
sendingen.
1. Trykk og hold PTT-knappen på mikrofonen. Snakk
med normal stemme i mikrofonen.
2. Når du er ferdig med å snakke, slipp PTT-knappen
og radioen går tilbake i lyttestilling.
Ubesvarte anrop
Hvis et anrop forblir ubesvart, vil anropet bli lagret i
listen over ubesvarte anrop.
Inntil 16 anrop kan lagres. Hvis det kommer flere anrop
fra samme radio, vil bare det siste anropet bli lagret.
Etter at 15 anrop er lagret i listen over ubesvarte anrop,
vil neste ubesvarte anrop overskrive det eldste anropet
i listen.
Hvis S vises i displayet, betyr det at en statusmelding
følger med anropet.

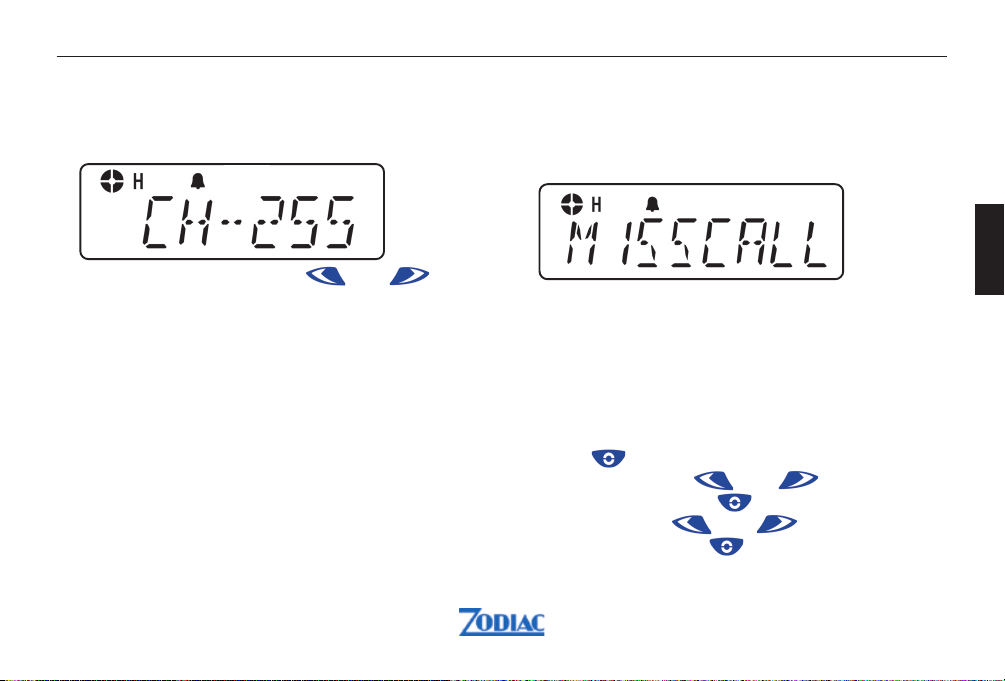

1. Trykk for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg MISSCALL med
4. Bla i listen med eller
5. Velg og bekreft med
Zodiac Proline M 9
Norsk
Kontaktliste
Under en samtale kan kontaktlisten brukes til å gi
tilgang til opptil 60 forhåndsprogrammerte nummer
fra menyen. Hvis samme radio anroper flere ganger,
vil bare det siste anropet bli lagret. Ved mer enn 60
anrop, vil det første bli overskrevet.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg CONTACT med
4. Bla i listen med eller
5. Velg og bekreft med
Liste over statusanrop
En status er en kode for overføring av forhåndslagde
meldinger, f.eks status «03» kan indikere «lunsj».
Forhåndslagde meldinger og tilhørende koder er lagret
i en statusliste som kan inneholde inntil 30 meldinger.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg STATUS med
4. Bla fram ønsket melding med eller
5. Velg og bekreft med
10 Zodiac Proline M
Norsk
