Abicor Binzel CAT3 Handbuch

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

BEI.0308.0 • 2018-06-22 1

EN Instruction leaflet /DE Beipackzettel / FR Fiche d’instruction /

ES Manual de instrucciones

EN CAT3 spring changing device/DE Federwechselvorrichtung CAT3/

FR Dispositif de changement du ressort CAT3/

ES Dispositivo para cambiar muelles CAT3

Pos. EN DE FR ES

1Spring changing device Federwechselvorrichtung Dispositif de changement du ressort Dispositivo para cambiar muelles

2Cylinder head screw M8 Zylinderschraube M8 Vis cylindrique M8 Tornillo cilíndrico M8

3Washer Unterlegscheibe Rondelle Arandela

4Hexagon nut M20x1 Sechskantmutter M20x1 Écrou hexagonal M20x1 Tuerca hexagonal M20x1

5CAT3 bellows Faltenbalg CAT3 Soufflet CAT3 Fuelle CAT3

6Cylinder head screw M4 Zylinderschraube M4 Vis cylindrique M4 Tornillo cilíndrico M4

7Set screw M4 Gewindestift M4 Vis sans tête M4 Tornillo prisionero M4

8Cover/switch/sleeve Deckel/Schalter/Hülse Couvercle/interrupteur/douille Cubierta/Interruptor/Casquillo

9Cylinder head screw M3 Zylinderschraube M3 Vis cylindrique M3 Tornillo cilíndrico M3

10 Cap Abdeckkappe Coiffe de protection Tapa protectora

11 Cylinder head screw M2 Zylinderschraube M2 Vis cylindrique M2 Tornillo cilíndrico M2

12 Protective cap Schutzkappe Coiffe de protection Tapón de protección

9101112

EN - 2 BEI.0308.0 • 2018-06-22

CAT3 spring changing device

1Disassemble CAT3 pos. 2 to pos. 12.

Title page

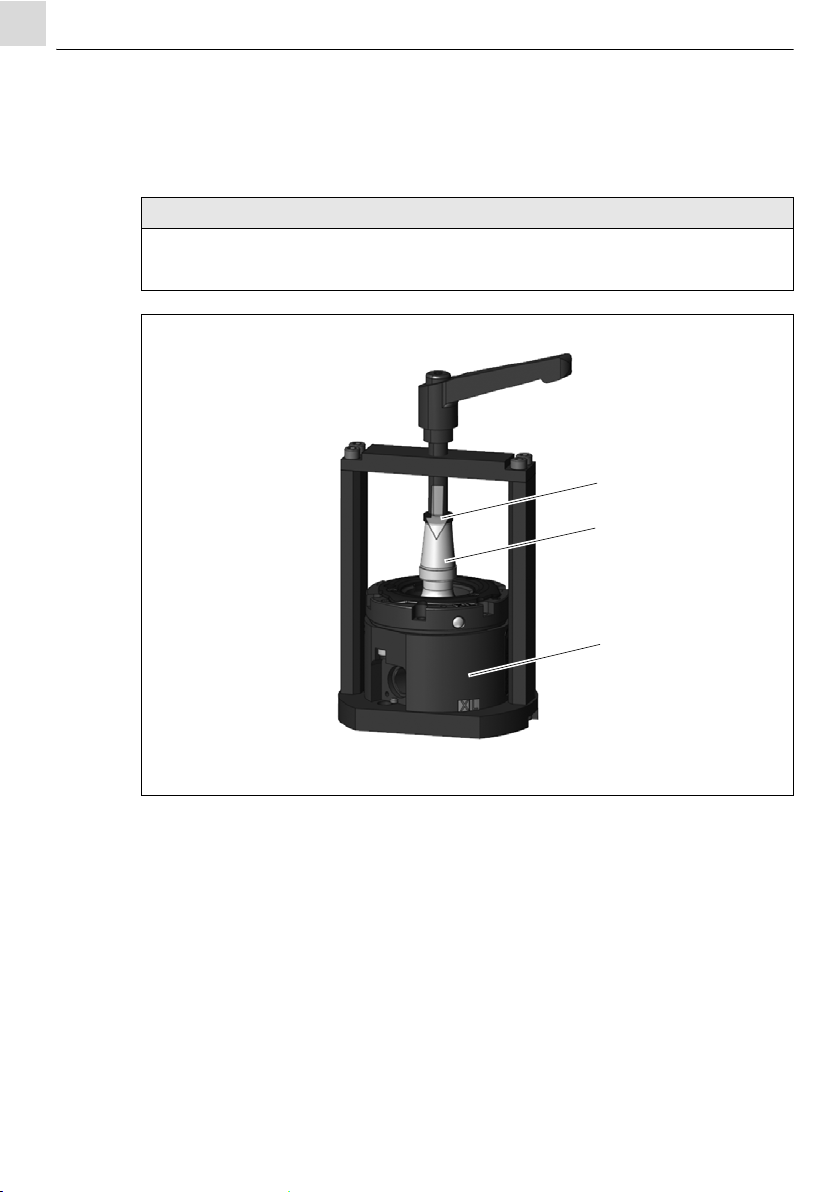

2Insert CAT3 (3) in the spring changing device.

3Insert the plastic pressure part (1), which is used to protect the thread on the release

flange (2), in CAT3 (3).

NOTICE

• When disassembling pos. 8, ensure that the switch for reassembly is not turned

the wrong direction.

1Pressure part 2Release flange 3CAT3

BEI.0308.0 • 2018-06-22 EN - 3

CAT3 spring changing device

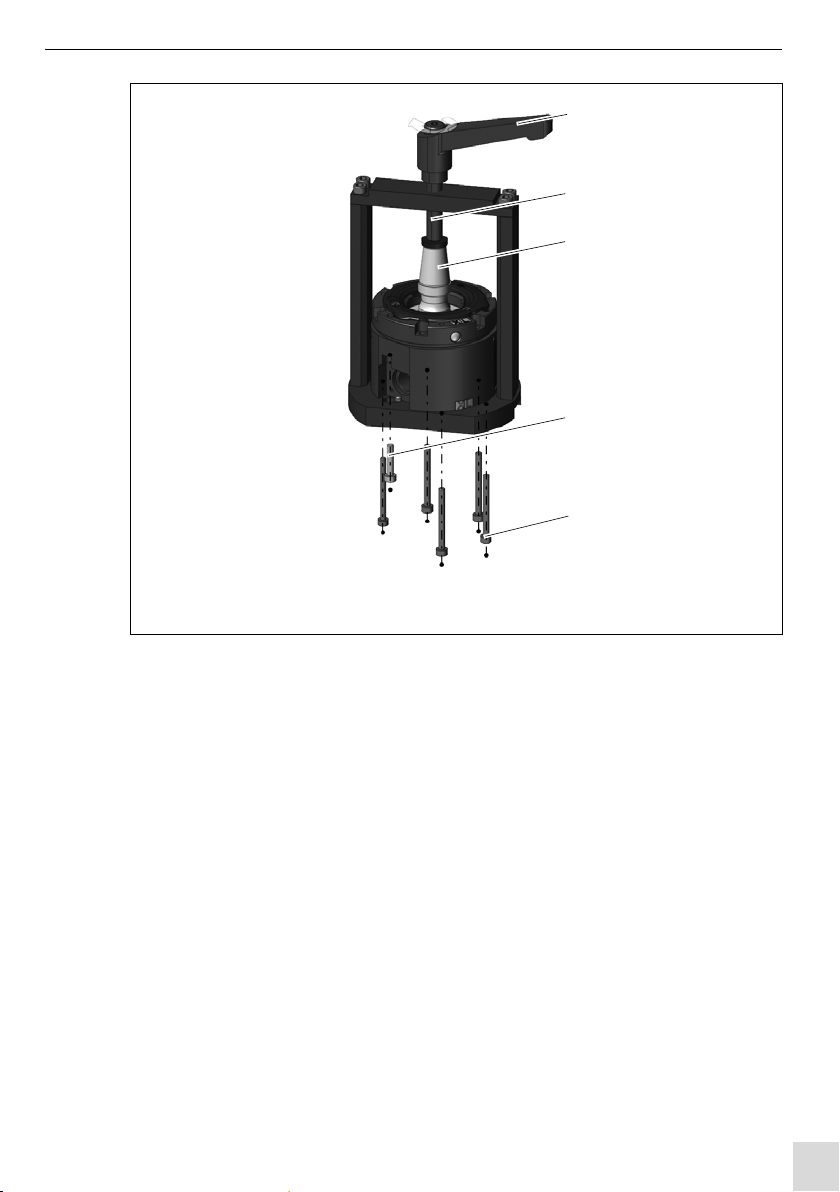

4Screw the clamping screw (2) with clamp lever (1) clockwise onto the release flange (3).

5Loosen the five cylinder head screws (5) and one cylinder head screw (4) and disassemble.

1Clamp lever

2Clamping screw

3Release flange

4Cylinder head screw M4x20

5Cylinder head screw

M4x40

EN - 4 BEI.0308.0 • 2018-06-22

CAT3 spring changing device

6Turn the clamp lever (1) counterclockwise and remove the clamping screw (2) from the

release flange (4).

7Remove the release flange (4), locating flange (5), and pressure part (3) from the spring

changing device (6).

1Clamp lever

2Clamping screw

3Pressure part

4Release flange

5Locating flange

6Spring changing device

BEI.0308.0 • 2018-06-22 EN - 5

CAT3 spring changing device

8Remove the pressure spring inserts (1) and pressure springs (2).

9Inserting new pressure springs.

Assembly takes place in reverse order.

1Pressure spring insert 2Pressure spring

NOTICE

• Ensure that the release flange does not cant when inserted.

DE - 2 BEI.0308.0 • 2018-06-22

Federwechselvorrichtung CAT3

1Pos.2 bis Pos.12 der CAT3 demontieren.

Titelseite

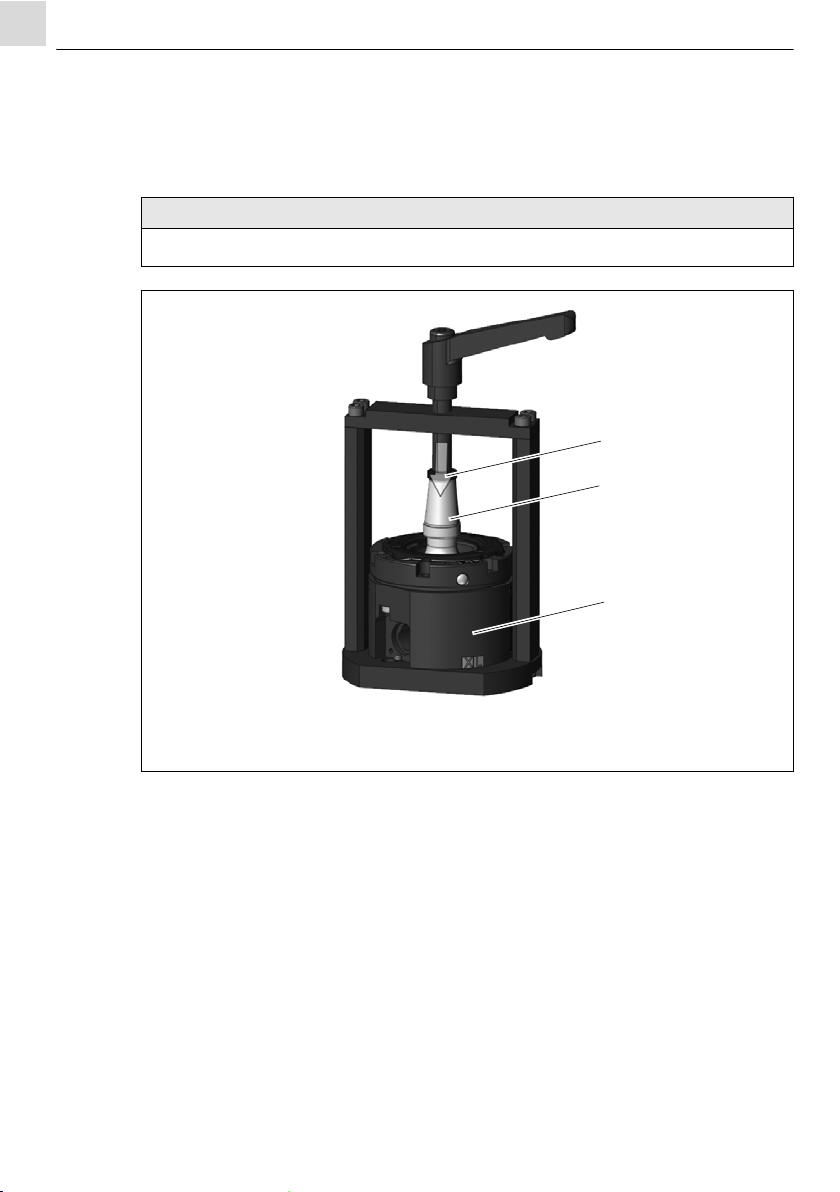

2CAT3 (3) in Federwechselvorrichtung einsetzen.

3Druckstück (1) aus Kunststoff zum Schutz des Gewindes auf den Auslöseflansch (2) in der

CAT3 (3) stecken.

HINWEIS

• Achten Sie bei Pos.8 darauf, dass der Schalter für den Wiedereinbau nicht verdreht wird.

1Druckstück 2Auslöseflansch 3CAT3

BEI.0308.0 • 2018-06-22 DE - 3

Federwechselvorrichtung CAT3

4Spannschraube (2) mit Klemmhebel (1) im Uhrzeigersinn auf den

Auslöseflansch (3) schrauben.

5Fünf Zylinderschrauben (5) und eine Zylinderschraube (4) lösen und demontieren.

1Klemmhebel

2Spannschraube

3Auslöseflansch

4Zylinderschraube M4x20

5Zylinderschraube M4x40

DE - 4 BEI.0308.0 • 2018-06-22

Federwechselvorrichtung CAT3

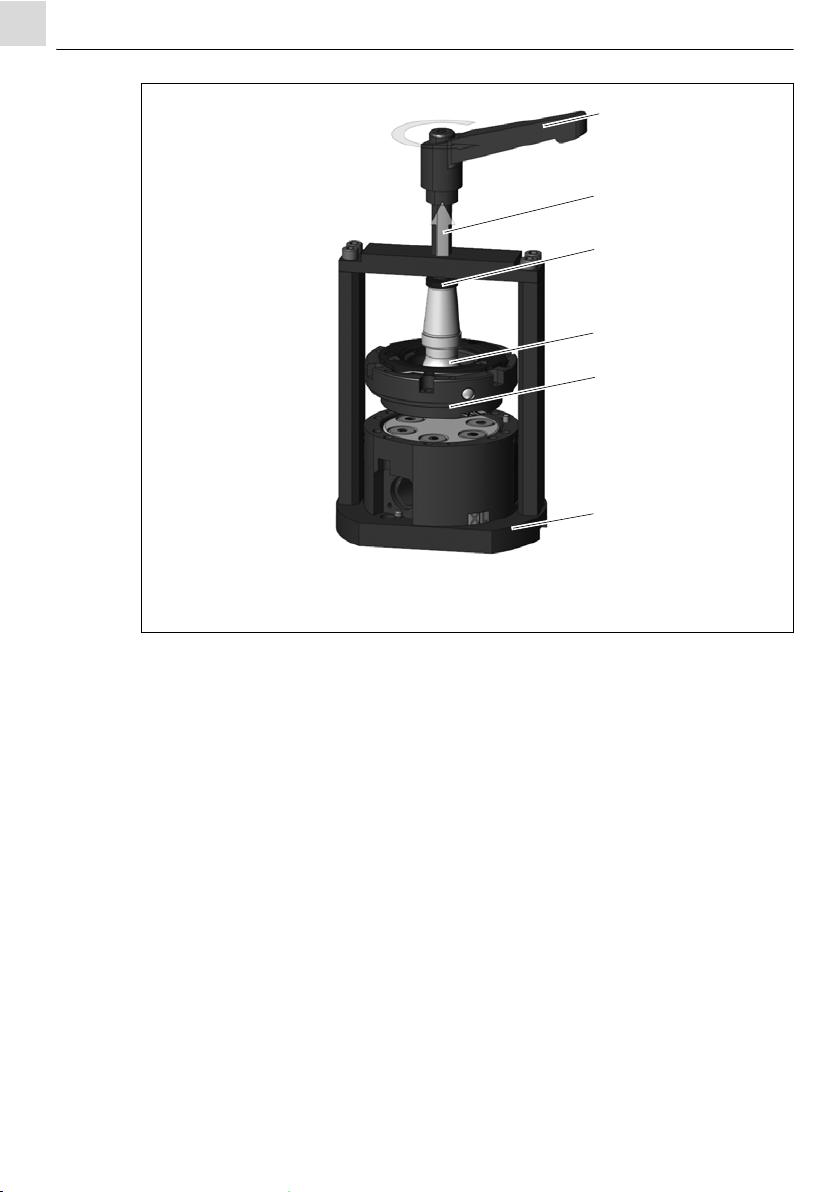

6Klemmhebel (1) gegen den Uhrzeigersinn drehen und Spannschraube (2)

vom Auslöseflansch (4) lösen.

7Auslöseflansch (4), Positionierflansch (5) und Druckstück (3) aus

Federwechselvorrichtung (6) entnehmen.

1Klemmhebel

2Spannschraube

3Druckstück

4Auslöseflansch

5Positionierflansch

6Federwechselvorrichtung

BEI.0308.0 • 2018-06-22 DE - 5

Federwechselvorrichtung CAT3

8Druckfedereinsätze (1) und Druckfedern (2) entnehmen.

9Neue Druckfedern einsetzen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

1Druckfedereinsatz 2Druckfeder

HINWEIS

• Achten Sie darauf, dass der Auslöseflansch beim Einsetzen nicht verkantet.

FR - 2 BEI.0308.0 • 2018-06-22

Dispositif de changement du ressort CAT3

1Démontez les pos. 2 à 12 du CAT3.

Première page

2Insérez la CAT3 (3) dans le dispositif de changement du ressort.

3Insérez la pièce de pression (1) en plastique protégeant le filet sur le flasque de

déconnexion (2) du CAT3 (3).

AVIS

• Au niveau de la pos. 8, veillez à ne pas déformer l’interrupteur pour pouvoir le remettre

en place ensuite.

1Pièce de pression 2Flasque de déconnexion 3CAT3
