Abicor Binzel RBC 61GD Bedienungsanleitung

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

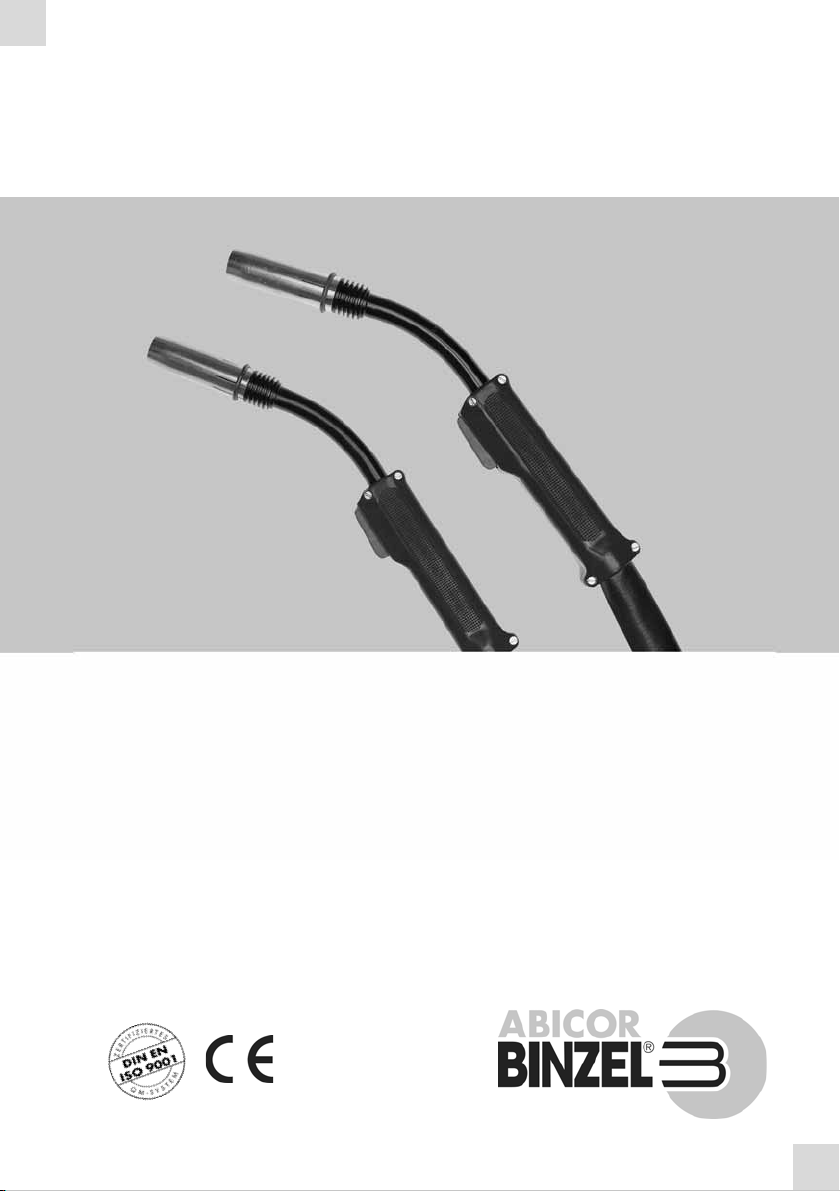

DE MAG Schweißbrenner RBC 61GD / RB 610D

EN MAG welding torches RBC 61GD / RB 610D

FR Torches de soudage RBC 61GD / RB 610D

ES Antorchas de soldadura RBC 61GD / RB 610D

EN 60 974-7

DE - 2

MAG

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL

Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage

www.binzel-abicor.com

1 Bestimmungsgemäße

Verwendung DE-3

2 Technische Daten DE-3

3 Sicherheitshinweise DE-4

3.1 Klassifizierung DE-4

3.2 Angaben für den Notfall DE-4

4 Inbetriebnahme DE-5

4.1 Brenner ausrüsten DE-5

4.2 Drahtführung montieren DE-5

4.3 Schlauchpaket anschließen DE-6

4.4 Schutzgasmenge einstellen DE-7

4.5 Draht einfädeln DE-7

5 Bedienungselemente DE-8

5.1 Taster 2-Takt Funktion DE-8

6 Betrieb DE-8

7 Außerbetriebnahme DE-8

8 Wartung und Reinigung DE-8

8.1 Schlauchpaket DE-9

8.2 Brennerhals DE-9

DE - 3

MAG 1 Bestimmungsgemäße Verwendung

1 Bestimmungsgemäße Verwendung

Der MAG Handschweißbrenner wird in der Industrie und im Gewerbe zum

Schutzgasschweißen mit aktiven Gasen (MAG) eingesetzt. Er besteht aus dem

Brennerhals mit Ausrüst- und Verschleißteilen, Handgriff und Schlauchpaket mit

Zentralstecker. Der MAG Handschweißbrenner entspricht der EN 60 974-7

und stellt kein Gerät mit eigener Funktion dar. Das Lichtbogenschweißen wird

erst in Verbindung mit der Schweißstromquelle möglich.

2 Technische Daten

Bei Impulslichtbogen reduzieren sich die Belastungsdaten bis zu 30 %.

Temperatur der Umgebungsluft beim Schweißen - 10 °C bis + 40°C

Transport und Lagerung - 25 °C bis + 55°C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Temperatur

Spannungsart DC

Polung der Elektroden bei DC in der Regel positiv

Führungsart handgeführt maschinengeführt

Drahtarten Handelsübliche Runddrähte

Schutzgas (DIN EN ISO 14175) CO2 und M21

Spannungsbemessung 113 V Scheitelwert 141 V Scheitelwert

Schutzart der maschinenseitigen

Anschlüsse (EN 60 529)

IP3X IP2X

Tab. 2 Allgemeine Brennerdaten (EN 60 974-7)

Typ Kühl-

art

Belastung ED Draht-



Gasdurch

-fluss

Kühlung Fließdruck

CO2M21 Vorlauftemp.

max.

Durchfluss

min.

min. max.

A A % mm l/min °C l/min bar bar

RBC 61GD luft 350 320 35 1,0 - 2,0 10 - 20

RB 610D flüssig 650 500 100 1,6 - 3,2 10 - 20 40 1,3 2,5 3,5

Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)

DE - 4

3 Sicherheitshinweise MAG

3Sicherheitshinweise

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

3.1 Klassifizierung

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor spezifischen Arbeiten

angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie

folgendes:

3.2 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

•Strom,Gas

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder

der Dokumentation weiterer Peripheriegeräte.

RBC/RB

Standardlänge L 3,00 m, 4,00 m

Steuerleitung 2-adrig

Tab. 4 Schlauchpaketdaten

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwerste Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

DE - 5

MAG 4 Inbetriebnahme

4 Inbetriebnahme

4.1 Brenner ausrüsten

Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:

4.2 Drahtführung montieren

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage- und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus und sperren Sie die Gaszufuhr ab.

• Ziehen Sie den Netzstecker.

VORSICHT

Verletzungsgefahr

Durchstich bzw. Einstich durch Drahtelektrode.

• Nicht in den Gefahrenbereich greifen.

• Schutzhandschuhe tragen.

1Gasdüse

2Stromdüse

3Düsenstock

4Gasverteiler

5Brennerhals

Abb. 1 Typ 61D/610D

1234 5

HINWEIS

• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

DE - 6

4 Inbetriebnahme MAG

1Schlauchpaket (8) gestreckt auslegen.

2Gasdüse (10), Stromdüse (9), Düsenstock (11) und Gasverteiler (1) am

Brennerhals (2) entfernen.

3Überwurfmutter (5) am Zentralstecker (6) abschrauben.

4Führungsspirale (7) durch Drahtförderschlauch (3) bis Haltenippel (4)

einschieben.

5Überwurfmutter (5) handfest aufschrauben.

6Überlänge von Führungsspirale (7) bündig am Brennerhals (2)

abschneiden und Führungsspirale herausziehen (7).

7Spiralenanfang im Winkel von ca. 40° anschleifen und Schnittstelle

entgraten.

8Angespitzte Führungsspirale (7) durch Drahtförderschlauch (3) bis

Haltenippel (4) einschieben.

9Überwurfmutter (5) aufschrauben und festziehen.

10 Gasverteiler (1), Düsenstock (11), Stromdüse (9) einschrauben und

Gasdüse (10) aufstecken.

4.3 Schlauchpaket anschließen

1Zentralstecker und Zentralbuchse am Drahtvorschubgerät zusammenfügen

und mit der Anschlussmutter sichern.

2Anschlüsse für Wasservor-/-rücklauf, Schutzgas und Steuerleitungsstecker

fachgerecht montieren. Gilt nur für flüssiggekühlte Schweißbrenner.

1Gasverteiler

2Brennerhals

3Drahtförderschlauch

4Haltenippel

5Überwurfmutter

6Zentralstecker

7Führungsspirale

8Schlauchpaket

9Stromdüse

10 Gasdüse

11 Düsenstock

Abb. 2 Führungsspirale

40°

1 2

DE - 7

MAG 4 Inbetriebnahme

4.4 Schutzgasmenge einstellen

4.5 Draht einfädeln

1Draht in Drahtvorschubgerät nach Angaben des Herstellers einlegen.

2Drucktaster „Stromloser Drahtvorschub“ an Drahtvorschubgerät so lange

betätigen, bis der Draht aus der Stromdüse herausläuft.

WARNUNG

Verbrennungsgefahr

Der Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.

• Schutzhandschuhe tragen.

• Regelmäßig Kühlmittelstand überprüfen.

HINWEIS

• Kontrollieren Sie die Mindestfüllmenge am Kühlgerät.

• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß

installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.

• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als

Kühlmittel oder für Dichtheits- und Durchflussprüfungen.

Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.

• Bei jeder Erstinbetriebnahme bzw. nach jedem Schlauchpaketwechsel

müssen Sie das Kühlsystem wie folgt entlüften: Kühlmittelrücklauf von

Umlaufkühlgerät lösen, über Auffangbehälter halten. Öffnung am

Kühlmittelrücklauf verschließen. Durch wiederholtes, abruptes Öffnen

wieder frei geben, bis Kühlmittel kontinuierlich und blasenfrei fließt.

• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von

ABICOR BINZEL Kühlmittel der Reihe BTC.

HINWEIS

• Art und Menge des zu verwendenden Schutzgases hängt von der

Schweißaufgabe und der Gasdüsengeometrie ab.

• Alle Schutzgasverbindungen gasdicht herstellen.

• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung

zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz

öffnen. Dadurch werden evtl. Verunreinigungen ausgeblasen.

HINWEIS

• Achten Sie bei jedem Drahtwechsel auf eine gratfreie Schnittstelle.

DE - 8

5 Bedienungselemente MAG

5 Bedienungselemente

Mit dem Standard Schweißbrenner ist die 2-Takt Betriebsart des Tasters

möglich.

5.1 Taster 2-Takt Funktion

1Taster am Handgriff betätigen und halten = Schweißstart.

2Taster freigeben = Schweißende.

6Betrieb

1Schutzgasflasche öffnen.

2Stromquelle einschalten.

3Schweißparameter einstellen.

7 Außerbetriebnahme

1Schutzgas-Nachströmzeit abwarten.

2Stromquelle abschalten.

3Ventil der Schutzgasflasche schließen.

8 Wartung und Reinigung

HINWEIS

• Da die MAG Schweißbrenner in ein Schweißsystem eingebunden sind,

müssen Sie im Betrieb die Betriebsanleitungen der schweißtechnischen

Komponenten z.B. Schweißstromquelle beachten.

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage- und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus und Sperren Sie die Gaszufuhr ab.

• Ziehen Sie den Netzstecker.

GEFAHR

Stromschlag

Gefährliche Spannung durch fehlerhafte Kabel.

• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf

ordnungsgemäße Installation.

• Tauschen Sie schadhafte, deformierte oder verschlissen Teile aus.

DE - 9

MAG 8 Wartung und Reinigung

8.1 Schlauchpaket

1Schlauchpaket maschinenseitig lösen und in gestreckte Position bringen.

2Überwurfmutter abschrauben und Führungsspirale herausziehen, ggf.

austauschen.

3Verschleißteile am Brennerhals entfernen.

4Drahtförderschlauch von beiden Seiten mit Pressluft ausblasen.

5Angepasste Führungsspirale in den Drahtförderschlauch schieben und mit

Überwurfmutter sichern.

6Schlauchpaket maschinenseitig mit Drahtvorschubgerät verbinden.

8.2 Brennerhals

1Gasdüse abnehmen.

2Schweißspritzer entfernen und mit ABICOR BINZEL-Antispritzer-

schutzmittel einsprühen.

3Verschleißteile auf sichtbare Schäden überprüfen und ggf. austauschen.

HINWEIS

• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich

auf den Einschichtbetrieb.

• Wartungs- und Reinigungsarbeiten dürfen nur von qualifizierten und

ausgebildeten Fachkräften durchgeführt werden.

• Kühlmittelschläuche, Dichtungen und Anschlüsse auf Schäden und

Dichtheit prüfen, ggf. austauschen.

• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre

persönliche Schutzausrüstung.

WARNUNG

Verletzungsgefahr

Schwere Verletzungen durch herumwirbelnde Teile.

• Tragen Sie beim Ausblasen der Drahtführung geeignete Schutzkleidung,

insbesondere eine Schutzbrille.

EN - 2

MAG

EN English Translation of the original operating instructions

and amendments to these operation Instructions which may become necessary due to misprints,

inaccuracies or improvements to the product. Such changes will however be incorporated into

subsequent editions of the Instructions. All trademarks mentioned in the operating instructions are

the property of their respective owners.

All brand names and trademarks that appear in this manual are the property of their respective

owners/manufacturers.

Our latest product documents as well as all contact details for the ABICOR BINZEL national

subsidiaries and partners worldwide can be found on our website at www.binzel-abicor.com

1DesignatedUse EN-3

2 Technical Data EN-3

3SafetyInstructions EN-4

3.1 Classification EN-4

3.2 Emergency information EN-4

4 Putting into operation EN-5

4.1 Equipping the torch EN-5

4.2 Mounting the wire guide liner EN-5

4.3 Mounting the cable assembly EN-6

4.4 Setting the shielding gas quantity EN-7

4.5 Feed in wire EN-8

5 Operating elements EN-8

5.1 Trigger 2-cycle function EN-8

6Operation EN-8

7 Removal from service EN-8

8 Maintenance and cleaning EN-9

8.1 Cable assembly EN-9

8.2 Torch neck EN-10

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Abicor Binzel Schweißzubehör Handbücher

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel MF Control Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB W 350GC Bedienungsanleitung

Abicor Binzel

Abicor Binzel xFUME PRO Bedienungsanleitung

Abicor Binzel

Abicor Binzel RB 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel Aut-Wig Bedienungsanleitung

Abicor Binzel

Abicor Binzel ADF735S Bedienungsanleitung

Abicor Binzel

Abicor Binzel AUTC 61GD Bedienungsanleitung

Abicor Binzel

Abicor Binzel SR/ABITIG 9 Bedienungsanleitung

Abicor Binzel

Abicor Binzel G3000 Bedienungsanleitung

Abicor Binzel

Abicor Binzel WH Bedienungsanleitung

Abicor Binzel

Abicor Binzel Abirob W600 Handbuch

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIROB Bedienungsanleitung

Abicor Binzel

Abicor Binzel Air-blast and injection unit Bedienungsanleitung

Abicor Binzel

Abicor Binzel CAT3 Bedienungsanleitung

Abicor Binzel

Abicor Binzel MIG ROBO Bedienungsanleitung

Abicor Binzel

Abicor Binzel iRob P400 Bedienungsanleitung

Abicor Binzel

Abicor Binzel Abitig WH Series Bedienungsanleitung

Abicor Binzel

Abicor Binzel ROBO Compact W500 Bedienungsanleitung

Abicor Binzel

Abicor Binzel ABIMIG WT Bedienungsanleitung

Abicor Binzel

Abicor Binzel MF1-Rear Bedienungsanleitung

Abicor Binzel

Abicor Binzel EN 60 974/7 Bedienungsanleitung

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Bedienungsanleitung

Beliebte Schweißzubehör Handbücher anderer Marken

Lincoln Electric

Lincoln Electric LT-7 Tractor Bedienungsanleitung

Weco

Weco Trolley R Bedienungsanleitung

Cornwell Tools

Cornwell Tools MMWC1 Bedienungsanleitung

Dohle

Dohle ExOn2A Bedienungsanleitung

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Bedienungsanleitung

3M Speedglas 9100 Series Bedienungsanleitung

Miller Electric

Miller Electric OM-842 Bedienungsanleitung

Miller

Miller A-200 Series Bedienungsanleitung

optrel

optrel lifeflip autopilot Bedienungsanleitung

Miller

Miller MIGmatic M-25 Bedienungsanleitung

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Bedienungsanleitung

Sealey

Sealey SR20.V2 Bedienungsanleitung

iWeld

iWeld NORED EYE Bedienungsanleitung

Sthor

Sthor 74483 Bedienungsanleitung

Leister

Leister TWINNY T7 Bedienungsanleitung

Miller

Miller I-22 CE Bedienungsanleitung

LAHTI PRO

LAHTI PRO L1540400 Bedienungsanleitung

Lincoln Electric

Lincoln Electric K3091-1 Bedienungsanleitung
