Abus PPIC90000 Bedienungsanleitung

ABUS AKKU CAM & BASISSTATION

ABUS BATTERY CAM & BASE STATION

QUICK GUIDE

2.4 GHz WLAN Netzwerk mit Passwort und Verschlüsselung.

2.4GHz Wi-Fi network with password and encryption.

Der Standortdienst des mobilen Endgeräts muss aktiviert sein.

The site service of the mobile end device must be activated.

Die Kamera kann nur in Verbindung mit der App2Cam Plus benutzt werden.

The camera can only be used in conjunction with the App2Cam.

Max. zwei Kameras pro Basisstation und max. 8 Basisstationen pro App.

Max. two cameras per base station and max. 8 base stations per app.

Bei der Vergabe des WLAN-Passwortes sind folgende Sonderzeichen nicht möglich.

The following special characters are not possible when allocating the Wi-Fi password.

SYSTEMVORAUSSETZUNGEN

SYSTEM REQUIREMENTS

Router mit einer 5 GHz Frequenz sowie Netzwerke ohne Verschlüsselung werden nicht unterstützt.

Routers with a 5GHz frequency and networks without encryption are not supported.

Erhöhung der Reichweite / Signalstärke

Eine zusätzliche Basisstation kann eingesetzt werden, wenn z.B. bei größeren Objekten

die Position von zwei Kameras, die einer Basisstation zugeordnet sind, zu weit auseinanderliegen.

In diesem Fall wird eine zweite Basistation in der Nähe der zweiten Kamera eingesetzt

und die Kamera dieser Basisstation zugeordnet.

Increasing the range/signal strength

An additional base station can be used if, for example, two cameras assigned to one base station

are positioned too far apart in a larger building. In this case, a second base station can be

installed close to the second camera and the camera can be assigned to this base station.

ABUS WLAN Akku Cam mit Basisstation (PPIC90000)

ABUS Wi-Fi battery cam with base station (PPIC90000)

ABUS WLAN Basisstation für Akku Cam (PPIC90010)

ABUS Wi-Fi base station for battery cam (PPIC90010)

ABUS WLAN Zusatz Akku Cam (PPIC90520)

ABUS Wi-Fi additional battery cam (PPIC90520)

ABUS WLAN Akku Cam 2er Set mit Basisstation (PPIC90200)

ABUS Wi-Fi battery cam 2-set with base station (PPIC90200)

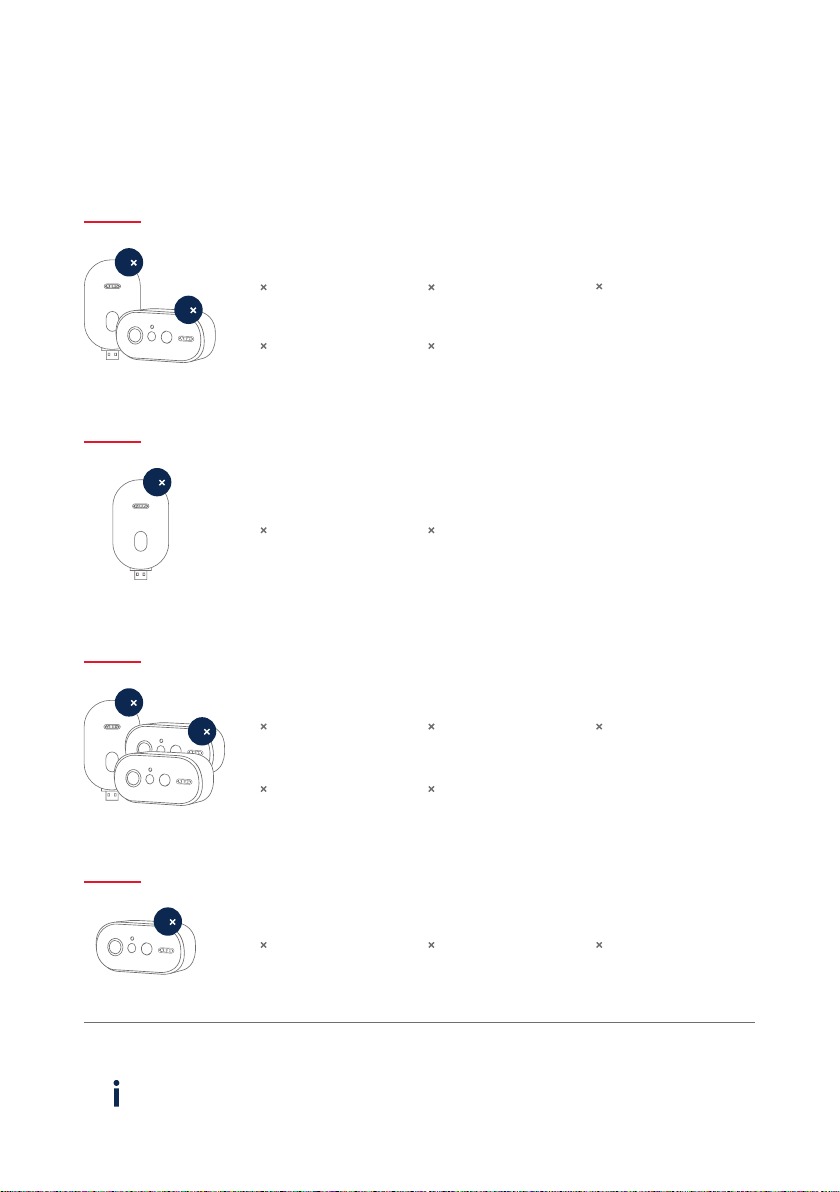

LIEFERUMFANG

SCOPE OF DELIVERY

USB Stecknetzteil

USB plug-in

power supply

Entnahmehilfe für die SD Karte

Removal aid for the SD card

USB Stecknetzteil

USB plug-in

power supply

Wandhalterung

Wall bracket

Wandhalterung

Wall bracket

Micro-USB Kabel

Micro USB cable

Micro-USB Kabel

Micro USB cable

Montagematerial

Installation material

Montagematerial

Installation material

USB Stecknetzteil

USB plug-in

power supply

Wandhalterung

Wall bracket

Micro-USB Kabel

Micro USB cable

Entnahmehilfe

für die SD Karte

Removal aid for

the SD card

Entnahmehilfe

für die SD Karte

Removal aid for

the SD card

Montagematerial

Installation material

Die integrierten Akkumulatoren der Kamera müssen vor der Inbetriebnahme geladen werden.

The integrated camera batteries must be charged before operation.

1 1

1 11

111

1 1

KAMERA

CAMERA

Vorderseite

Front

Rückseite

Rear

*Funk-Frequenz: 2,4 GHz (802.11 b/g/n) Max. Sendeleistung 20 dBm

*Wireless frequency: 2.4GHz (802.11b/g/n) max. transmission power 20dBm

LED signalisiert den Ladezustand

LED signals the charge level

Lichtsensor

Photo sensor

Objektiv

Lens

Mikrofon

Microphone

PIR

Sensor

Weißlicht LED

White light LED

Lautsprecher

Loudspeaker

Innenliegende Antenne*

Internal antenna*

1/4“ Gewinde für Halterung

1/4“ thread for the mount

Taste EIN/AUS und PAIRING

ON/OFF and PAIRING button

Micro-USB Anschluss

Micro USB connection

Abdeckung

Cover

Reset Taste

Reset button

Pairing Taste

Pairing button

Für eine Aufzeichnung ist eine handelsübliche Micro-SD Karte (max. 128 GB Speicher-

kapazität) erforderlich. Zum Einsetzen und der Entnahme der SD-Karte muss die Basisstation

von der USB-Schnittstelle getrennt werden. Beim Einsetzen rastet die SD-Karte hörbar ein.

Für die Entnahme steht das beiliegende Entnahmewerkzeug zur Verfügung.

A standard micro USB card (max. 128GB storage capacity) is required for recording.

Thebasestation must be disconnected from the USB interface in order to insert and

remove the SDcard. The SD card audibly snaps into place when fully inserted.

The provided removal aid can be used to remove the card.

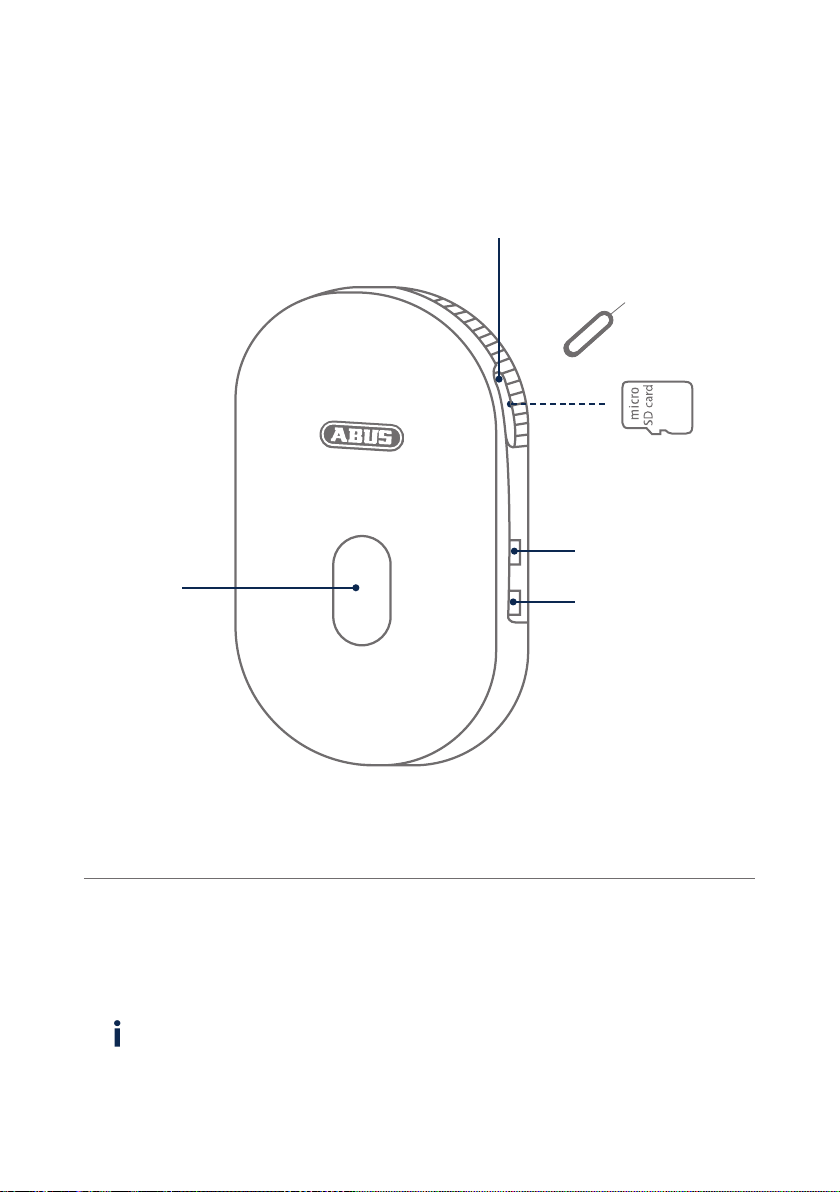

BASISSTATION

MAIN UNIT

Micro-SD Kartenslot (max. 128 GB)

Micro SD card slot (max. 128GB)

Status LED

Optional Micro-SD Karte

Optional micro SD card

Entnahmehilfe

Removal aid

ERFASSUNGSBEREICH DES SENSORS

COVERAGE AREA OF THE SENSOR

Der Erfassungsbereich des integrierten Bewegungssensors (PIR) ist auf 8m begrenzt.

Personen die sich außerhalb dieses Bereiches au alten werden zwar von der Kamera

„gesehen“ und auf dem Livebild dargestellt, lösen aber keine Aufnahme aus. Die Empfehlung

für eine optimale Montage liegt bei 2m Montagehöhe und einem Neigungswinkel von 12,5°.

The coverage area of the integrated motion sensor (PIR) is limited to 8m.

Persons located outside of this range are “seen” by the camera and shown on the live

image but do not trigger a recording. The ideal installation recommendation is a 2 m

installation height and an inclination angle of 12.5°.

Montagehöhe (m) und Neigungswinkel (°)

Installation height (m) and inclination angle (°)

Reichweichte des

Bewegungssensors (m)

Range of the motion

sensor (m)

Max. 8m Reichweite des Bewegungssensors

Max. 8m range of the motion sensor

Livebild, aber keine Auslösung

Live image but no trigger

REC °REC

112°

Neigungswinkel (°)

Inclination angle (°)

8m4-5m

2m | 12,5°

1,5m | 0°

max.6m | 50,0°

BEDIEN- UND ANZEIGELEMENTE

OPERATION AND DISPLAY ELEMENTS

Taste EIN/AUS und PAIRING

ON/OFF and PAIRING button

Reset Taste

Reset button

LED

Pairing Taste

Pairing button

Auf werkseitige Einstellung zurücksetzen:

Taste 5s gedrückt halten bis die rote LED blinkt.

Resetting to factory settings:

Press and hold the button for

5seconds until the red LED  ashes.

Einschalten der Kamera: Taste 1x kurz drücken.

Switching on the camera: Press the button

once brie y.

Pairing Funktion: Taste 3x kurz drücken.

Pairing function: Press the button three

times brie y.

Kamera ausschalten: Taste 5s gedrückt halten.

Switching o the camera: Press and hold the

button for 5seconds.

Die Basisstation kann nur mit aktiver Stromversorgung in Betrieb genommen werden.

The base station can only be operated with an active power supply.

Verbindungsbereitscha (Pairing):

Taste 3s gedrückt halten bis die blaue LED blinkt.

Connection readiness (pairing):

Press and hold the button for

3seconds until the blue LED  ashes.

Die Kamera kann auch ohne Wandhalterung

auf einer ebenen Fläche aufgestellt werden.

Hierbei sind folgende Punkte zu beachten:

·Die Position der Kamera ist beim Aufstellen

nicht  xiert und kann unabsichtlich ver-

schoben und damit der Erfassungsbereich

verändert werden.

·Größere Gegenstände zwischen der Kamera

und der Basisstation können die Übertragung

beein ussen.

·Die Kamera muss möglichst frei an der Kante

der Aufstell äche positioniert werden,

um Lichtre exionen zwischen Kamera

und Stell äche zu vermeiden.

·Das Sichtfeld der Kamera darf nicht

durch Gegenstände abgedeckt werden.

·Die Positionierung auf Glasregalen kann

bei der Aufnahme störende Re ektionen

verursachen.

The camera can also be set up without

a wall bracket on a  at surface.

The following aspects must be observed here:

·The position of the camera is not

 xed during setup and could be

accidentally shi ed, thus changing

the recording area.

·Large objects located between the camera

and the base station could impact the

transmission.

·Where possible, the camera should be posi-

tioned unobstructed at the edge of the setup

surface in order to prevent light re ections

between the camera and the setup surface.

·The camera‘s  eld of vision must not

be obstructed by objects.

·Positioning the camera on a glass shelf could

lead to interfering re ections during recording.

KAMERA MONTAGE

CAMERA INSTALLATION

Montage der Kamera ohne Wandhalterung

Installing the camera without a wall bracket

1 3

Befestigungslöcher (6mm Bohrer

erforderlich) mit Hilfe der Bohr-

schablone in die ebene Wand-

 äche bohren, und die Rück-

platte mit dem mitge lieferten

Montagematerial befestigen.

Drill  xing holes (6mm drill

required) onto the  at wall

surface with the aid of the

drilling template and fasten

the back panel using the in-

stallation material provided.

Kugelgelenk einsetzen,

Abdeckung aufsetzen und

festdrehen. Anschließend

Fixierring auf setzen und

leicht festziehen.

Insert the ball joint, position

the cover and tighten. Then

position the  xing ring and

tighten gently.

Kamera aufschrauben und auf

den gewünschten Erfassungs-

bereich ausrichten. Fixierring

festziehen, um die Kamera in

dieser Position zu sichern.

Unscrew the camera and align

it according to the desired

recording area. Tighten the

 xing ring in order to secure

the camera in this position.

Kugelgelenk

Ball joint

Rückplatte

Back panel

Abdeckung

Cover

Fixierring

Fixing ring

Bohrschablone

Drilling template

Montage der Kamera mit Wandhalterung

Installing the camera with a wall bracket

App

- App2Cam Plus -

INSTALLATION APP

Starten Sie die App2Cam Plus und

wählen Sie das Plus aus, um den

Einlernprozess zu starten.

Start the App2Cam Plus and

select the plus to start the

programming process.

Installieren Sie die App2Cam Plus

Install the App2Cam Plus

iOS

Apple App Store

Android

Google Play Store

S c h r i t t 1 – A p p 2 C a m P l u s S o  w a r e i n s t a l l i e r e n

S t e p 1 – I n s t a l l t h e A p p 2 C a m P l u s s o  w a r e

Die folgenden Abbildungen wurden aus der iOS App entnommen.

The following  gures were taken from the iOS app.

Andere Handbücher für PPIC90000

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Abus Sicherheitskamera Handbücher

Abus

Abus HDCC75550 Bedienungsanleitung

Abus

Abus TV7602 Bedienungsanleitung

Abus

Abus Ecoline TV7100 Bedienungsanleitung

Abus

Abus TVIP61550 Bedienungsanleitung

Abus

Abus TVIP21560 Bedienungsanleitung

Abus

Abus TVVR36020 Bedienungsanleitung

Abus

Abus eyseo TVCC40530 Bedienungsanleitung

Abus

Abus TVIP81000 Bedienungsanleitung

Abus

Abus TVAC80010B Bedienungsanleitung

Abus

Abus TVCC51000 Bedienungsanleitung

Abus

Abus TVAC19000C Bedienungsanleitung

Abus

Abus TVCC50030 Bedienungsanleitung

Abus

Abus TVIP42510 Bedienungsanleitung

Abus

Abus PPIC46520 Bedienungsanleitung

Abus

Abus IPCB34511A Bedienungsanleitung

Abus

Abus IPCA52010 Bedienungsanleitung

Abus

Abus HDCC68550 Bedienungsanleitung

Abus

Abus eyseo. TV7600 Bedienungsanleitung

Abus

Abus SECURITY-CENTER ECOLINE TV7090 Bedienungsanleitung

Abus

Abus PPIC90000 Bedienungsanleitung

Abus

Abus IPCB24500 Bedienungsanleitung

Abus

Abus IPCS82500 Bedienungsanleitung

Abus

Abus HDCC78550 Bedienungsanleitung

Abus

Abus TV8493 Bedienungsanleitung

Beliebte Sicherheitskamera Handbücher anderer Marken

Okina USA

Okina USA SIR36-870VF650LP Bedienungsanleitung

Divio

Divio NDR155PA Bedienungsanleitung

Canon

Canon VB-C500D Bedienungsanleitung

Easy Access

Easy Access EasyGuard Bedienungsanleitung

Vivotek

Vivotek FD9389-EHV-v2 Bedienungsanleitung

TUYA

TUYA COSMO W2 Bedienungsanleitung

Eusso

Eusso UNC7500-IR Einrichtungshandbuch

urmet domus

urmet domus 1096/204 Bedienungsanleitung

VC VC20 series Bedienungsanleitung

Axis

Axis Q1614 Bedienungsanleitung

ieGeek

ieGeek DD201 Bedienungsanleitung

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Bedienungsanleitung

Vicon

Vicon V662-D-1 Betriebsanleitung

Grundig

Grundig GCH-K0274P Bedienungsanleitung

Lorex

Lorex VANTAGE LBC7032 Bedienungsanleitung

4xem

4xem WPT Bedienungsanleitung

Samsung

Samsung SCV-3082 Bedienungsanleitung

Vitek

Vitek VTC-C544 Bedienungsanleitung
