AKG PERCEPTION - ACCESSORIES Bedienungsanleitung

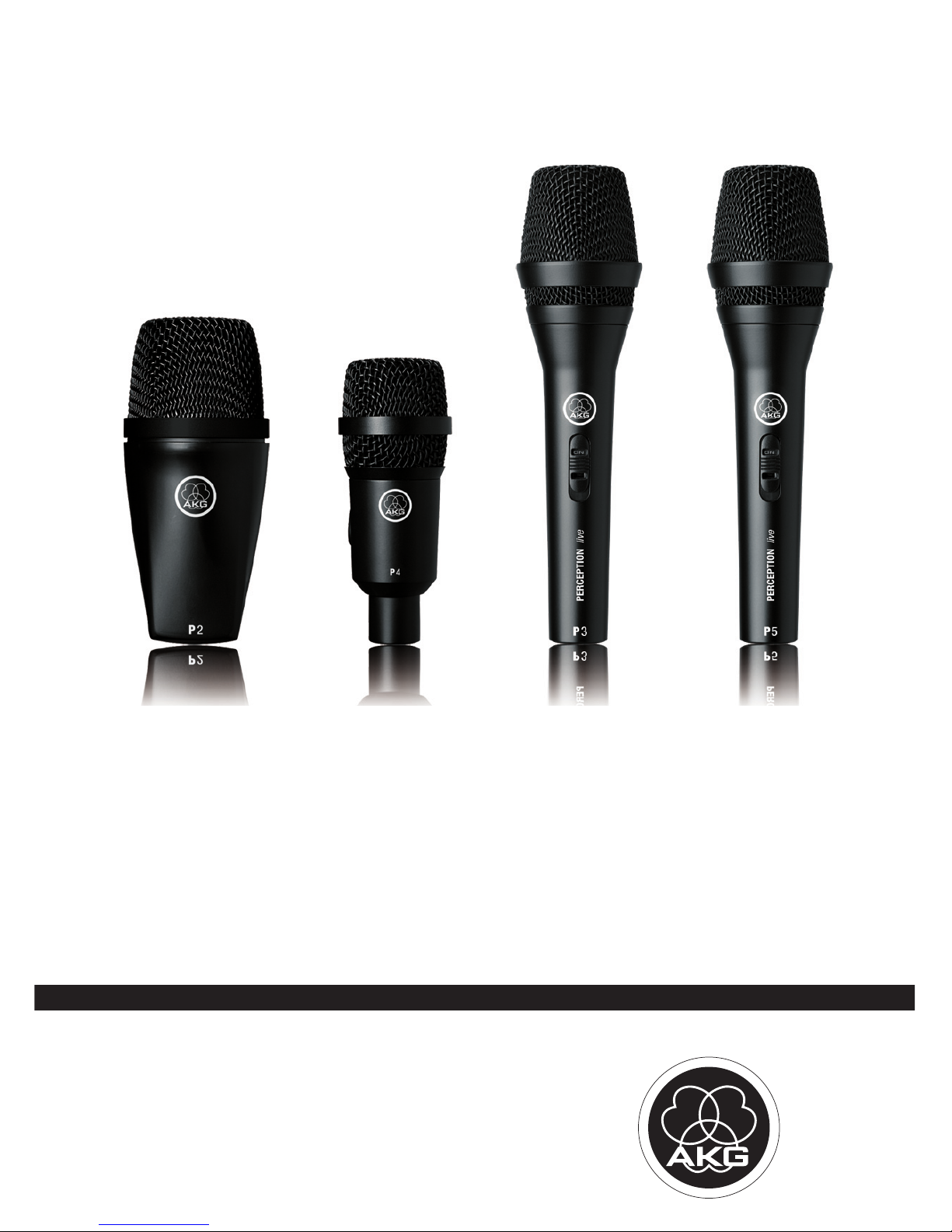

PERCEPTION live

BEDIENUNGSANLEITUNG ......................................... 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ............................................ 10

Please read the manual before using the equipement!

Inhaltsverzeichnis

1 Sicherheitshinweis .............................................................. 3

2 Beschreibung....................................................................... 4

Einleitung .............................................................................. 4

P 2........................................................................................ 4

P 4........................................................................................ 4

P 3 S..................................................................................... 4

P 5 / P 5 S............................................................................. 4

Optionales Zubehör................................................................ 5

3 Anwendung.......................................................................... 6

Mikrofon anschließen ............................................................. 6

Mikrofon ein-/ausschalten ...................................................... 6

4 Reinigung............................................................................. 7

Mikrofon................................................................................ 7

Innen-Windschutz .................................................................. 7

5 Technische Daten ................................................................ 8

P 2........................................................................................ 8

P 4........................................................................................ 8

P 3 S..................................................................................... 8

P 5 / P 5 S............................................................................. 8

6 Fehlerbehebung................................................................... 9

2PERCEPTION live

Sicherheitshinweis

1 Sicherheitshinweis

ACHTUNG

Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon

anschließen möchten, den gültigen Sicherheitsbestimmungen

entspricht und mit einer Sicherheitserdung versehen ist.

PERCEPTION live 3

Beschreibung

2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG

entschieden haben. Bitte lesen Sie die Bedienungsanleitung

aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie

die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit

nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

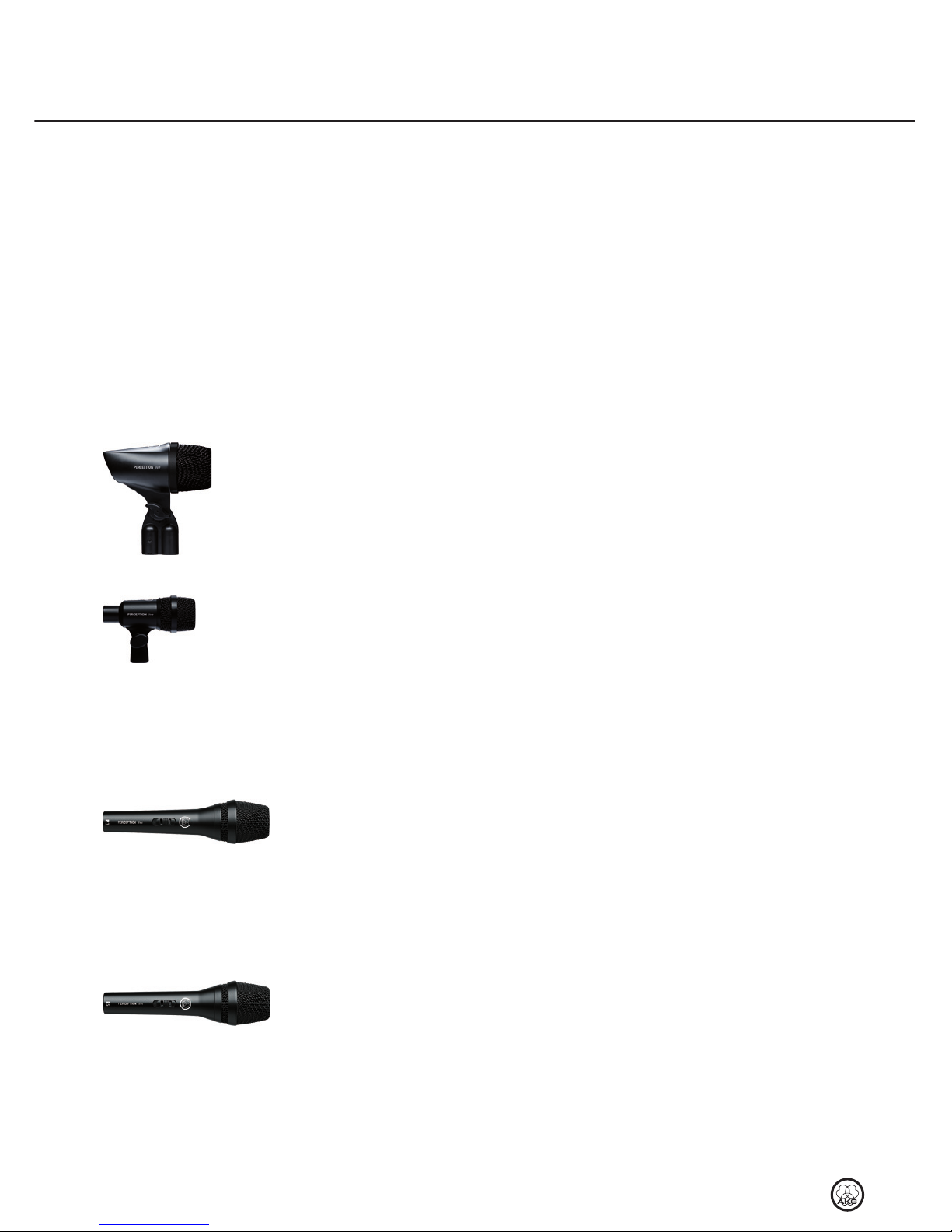

Einleitung

xDynamisches Instrumentalmikrofon

P 2

P 4

P 3 S

P 5 / P 5 S

xNierenförmige Richtcharakteristik

xEtui

xFür Bass Drum, Bassverstärker, Blasinstrumente

xDynamisches Instrumentalmikrofon

xNierenförmige Richtcharakteristik

xHalterung H 440

xEtui

xFür Toms, Percussions, Gitarrenverstärker, Blasinstrumente

xDynamisches Instrumentalmikrofon mit Ein-/Ausschalter

xNierenförmige Richtcharakteristik

xStativadapter SA 45

xEtui

xFür Instrumente und Begleitchor

xDynamisches Vokalmikrofon mit Ein-/Ausschalter

xSupernierenförmige Richtcharakteristik

xStativadapter SA 45

xEtui

xFür Solo-Vocals

4PERCEPTION live

Beschreibung

Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder

auf www.akg.com. Ihr Händler berät Sie gerne.

Optionales Zubehör

PERCEPTION live 5

Anwendung

3 Anwendung

Mikrofon anschließen Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem

XLR-Stecker:

Sie können das Mikrofon sowohl an symmetrische, als auch

asymmetrische Mikrofoneingänge anschließen.

xWenn Sie das Mikrofon an einen symmetrischen Mikrofoneingang

(XLR-Buchse) anschließen wollen, verwenden Sie ein

handelsübliches XLR-Kabel.

xWenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang

(6,3 mm-Klinkenbuchse) anschließen wollen, verwenden Sie ein

Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker.

Beachten Sie, dass asymmetrische Kabel Einstreuungen aus

Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.)

wie eine Antenne aufnehmen können. Bei Kabeln, die länger als

5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen

führen.

Mikrofon ein-

ausschalten Mikrofone mit dem Namenszusatz "S" besitzen einen Ein-/Ausschalter.

1) Zum Einschalten schieben Sie den Ein-/Ausschalter in Richtung

Mikrofonkopf (Stellung "ON")

2) Zum Ausschalten schieben Sie den Ein-/Ausschalter in Richtung

Kabel (Stellung "OFF")

Um Störgeräusche zu vermeiden, schalten Sie das Mikrofon aus bevor

Sie das Mikrofonkabel anstecken oder abziehen.

6PERCEPTION live

Reinigung

4 Reinigung

xReinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit

Wasser befeuchteten Tuch.

Mikrofon

1) Schrauben Sie die Gitterkappe des Mikrofons gegen den

Uhrzeigersinn ab.

Innen-Windschutz

2) Nehmen Sie den Windschutz aus der Gitterkappe heraus und

reinigen Sie den Windschutz mit Seifenwasser.

3) Lassen Sie den Windschutz über Nacht trocknen.

4) Legen Sie den Windschutz in die Gitterkappe und schrauben Sie

die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

PERCEPTION live 7

Technische Daten

5 Technische Daten

Richtcharakteristik: Niere

Übertragungsbereich: 20 bis 16.000 Hz

Empfindlichkeit: 2,5 mV/Pa

Empfohlene Lastimpedanz: t2.000 Ohm

Grenzschalldruck: 157 dB SPL

P 2

Richtcharakteristik: Niere

Übertragungsbereich: 40 bis 18.000 Hz

Empfindlichkeit: 2,5 mV/Pa

Empfohlene Lastimpedanz: t2.000 Ohm

Grenzschalldruck: 152 dB SPL

P 4

Richtcharakteristik: Niere

Übertragungsbereich: 40 bis 20.000 Hz

Empfindlichkeit: 2,5 mV/Pa

Empfohlene Lastimpedanz: t2.000 Ohm

Grenzschalldruck: 144 dB SPL

P 3 S

Richtcharakteristik: Superniere

Übertragungsbereich: 40 bis 20.000 Hz

Empfindlichkeit: 2,5 mV/Pa

Empfohlene Lastimpedanz: t2.000 Ohm

Grenzschalldruck: 144 dB SPL

P 5 / P 5 S

Dieses Produkt entspricht den in der Konformitätserklärung

angegebenen Normen. Sie können die Konformitätserklärung auf

http://www.akg.com oder per E-Mail an [email protected] anfordern.

8PERCEPTION live

Fehlerbehebung

6 Fehlerbehebung

Fehler Mögliche Ursache Abhilfe

Kanal-Fader oder

Summenpegelregler am

Mischpult oder

Lautstärkeregler des

Verstärkers steht auf Null.

Kanal-Fader oder

Summenpegelregler am

Mischpult oder

Lautstärkeregler des

Verstärkers auf gewünschten

Pegel einstellen.

Mikrofon nicht an Mischpult

oder Verstärker

angeschlossen.

Mikrofon an Mischpult oder

Verstärker anschließen.

Kabelstecker nicht richtig

angesteckt.

Kabelstecker nochmals

anstecken.

Kabel defekt. Kabel überprüfen und falls

nötig ersetzen.

Kein Ton

P 3 S, P 5 S: Schalter in

Stellung "OFF".

P 3 S, P 5 S: Schalter in

Stellung "ON" stellen.

Verzerrungen

Gain-Regler am Mischpult

nicht richtig eingestellt.

Gain-Regler so einstellen,

dass Verzerrungen

verschwinden.

Mikrofon klingt dumpf

Verschmutzter Innen- oder

Außenwindschutz dämpft

hohe Frequenzen.

Innen- bzw. Außenwindschutz

reinigen.

PERCEPTION live 9

Table of Contents

1 Safety................................................................................. 11

2 Description......................................................................... 12

Introduction ......................................................................... 12

P 2...................................................................................... 12

P 4...................................................................................... 12

P 3 S................................................................................... 12

P 5 / P 5 S........................................................................... 12

Optional Accessories ............................................................ 13

3 Application......................................................................... 14

Connecting the microphone .................................................. 14

Switching the microphone on/off........................................... 14

4 Cleaning............................................................................. 15

Microphone ......................................................................... 15

Internal Windscreen.............................................................. 15

5 Specifications .................................................................... 16

P 2...................................................................................... 16

P 4...................................................................................... 16

P 3 S................................................................................... 16

P 5 / P 5 S........................................................................... 16

6 Troubleshooting................................................................. 17
