Amewi A110 Bedienungsanleitung

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

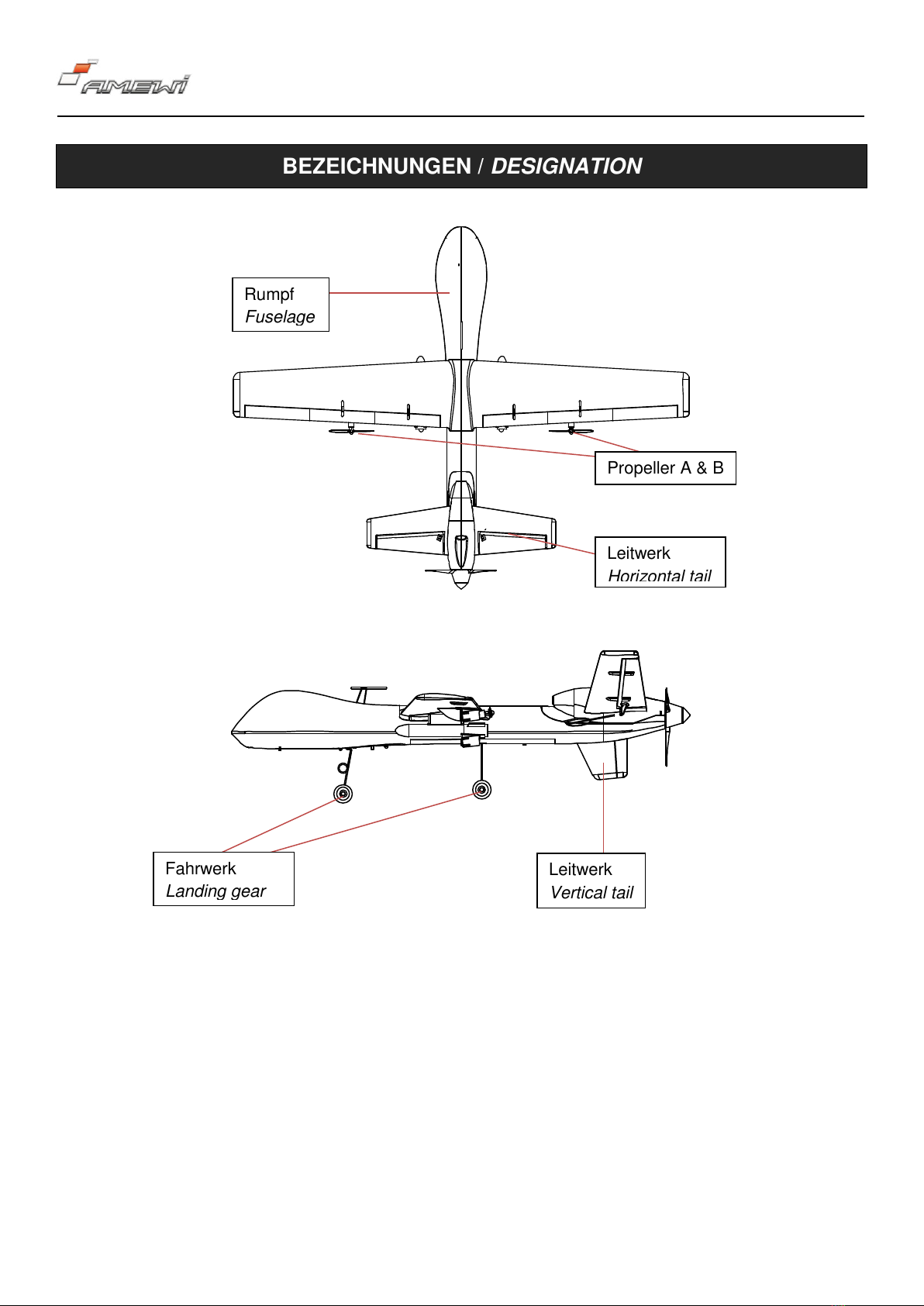

BEZEICHNUNGEN / DESIGNATION

Fahrwerk

Landing gear

Leitwerk

Vertical tail

Rumpf

Fuselage

Leitwerk

Horizontal tail

Propeller A & B

Trup letala

Propelerja A & B

Rep letala z

krilci

Podvozje letala

Rep letala

OPIS

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

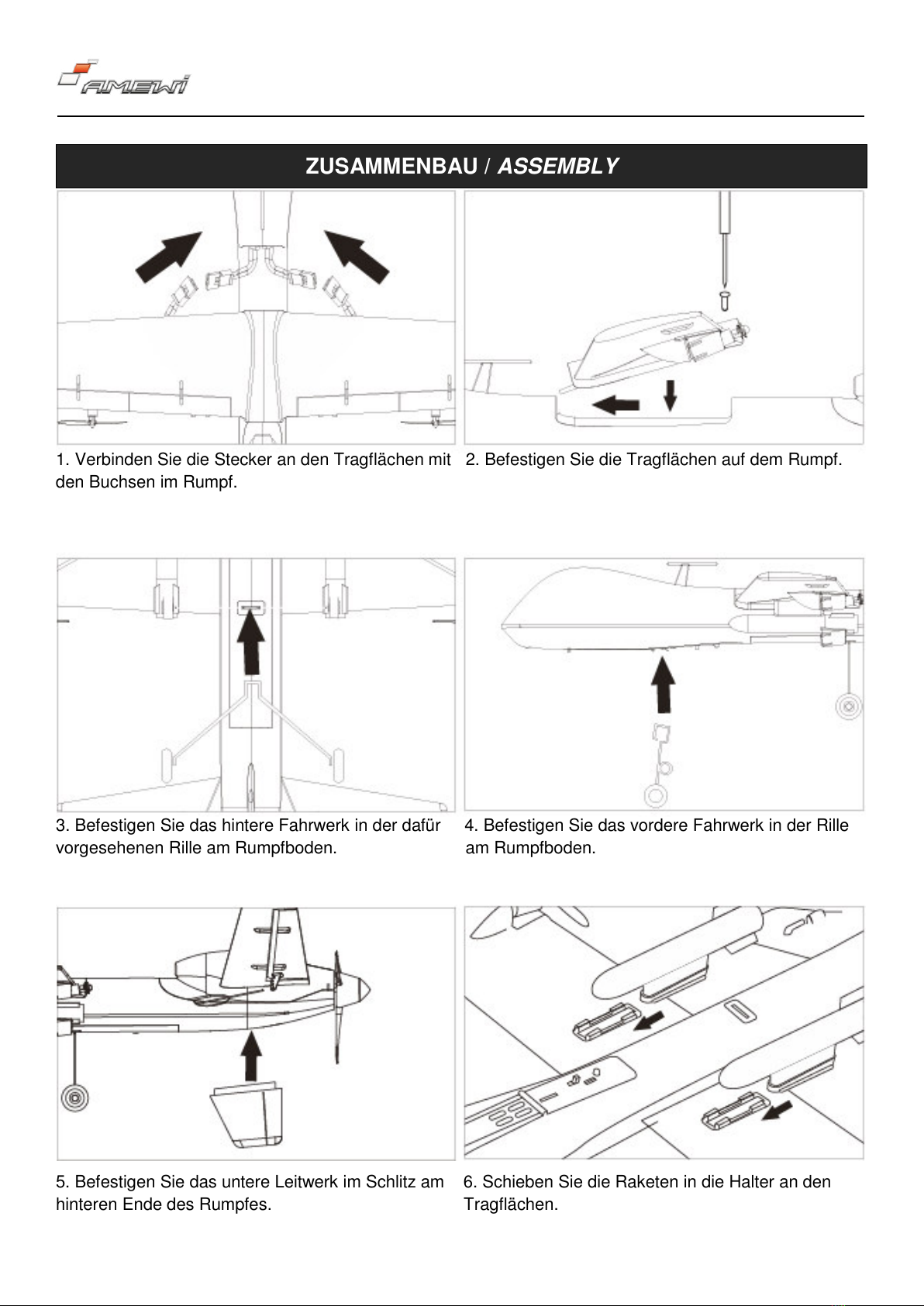

ZUSAMMENBAU / ASSEMBLY

1. Verbinden Sie die Stecker an den Tragflächen mit 2. Befestigen Sie die Tragflächen auf dem Rumpf.

den Buchsen im Rumpf. 2. Insert the wings on the fuselage

1. Connect the plug on the wings and the socket on

the fuselage.

3. Befestigen Sie das hintere Fahrwerk in der dafür 4. Befestigen Sie das vordere Fahrwerk in der Rille

vorgesehenen Rille am Rumpfboden. am Rumpfboden.

3. Insert the rear landing gear into the groove at the 4. Insert the front landing gear into the groove at the

bottom of the fuselage. Bottom of the fuselage.

5. Befestigen Sie das untere Leitwerk im Schlitz am 6. Schieben Sie die Raketen in die Halter an den

hinteren Ende des Rumpfes. Tragflächen.

5. Insert the lower vertical tail into the fuselage slot. 6. Slide in the missiles at the mounts on the wings.

1. Kable motorjev, ki so na krilih, povežite z kabli, ki

so na trupu letala, da motorji dobijo elektriko.

2. Pritrdite krila letala na trup letala in privijte vijak.

3. Vstavite zadnja pristajalna kolesa v režo na

spodnjem delu trupa letala.

4. Pritrdite sprednje pristajalno kolo v režo na

sprednjem spodnjem delu trupa letala.

5. Pritrdite zadnje vzdolžno krilo na spodnji del trupa

letala.

6. Potisnite rakete v reže na spodnji strani krila

letala.

SESTAVLJANJE LETALA

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

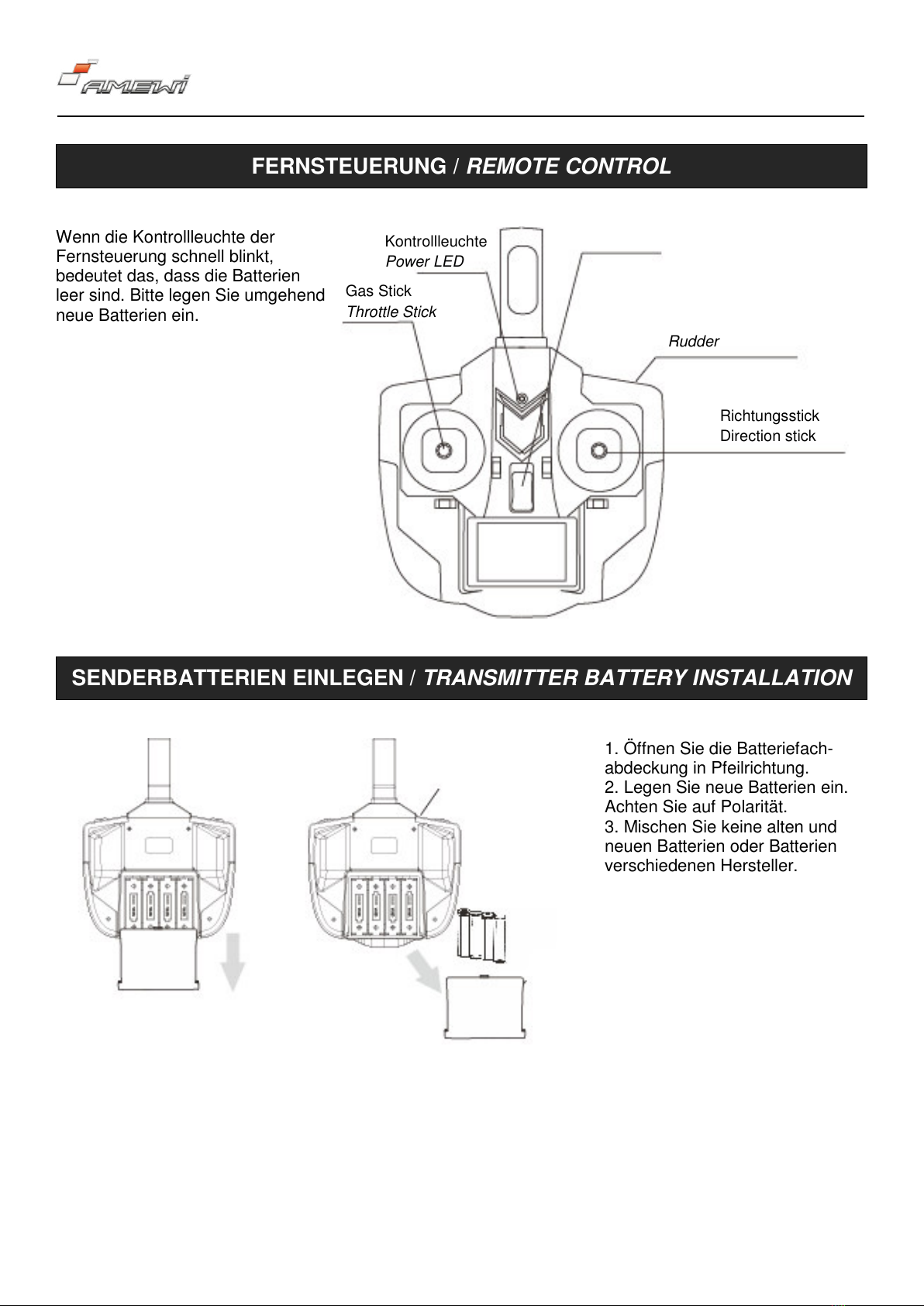

FERNSTEUERUNG / REMOTE CONTROL

Wenn die Kontrollleuchte der

Fernsteuerung schnell blinkt,

bedeutet das, dass die Batterien

leer sind. Bitte legen Sie umgehend

neue Batterien ein.

If the remote control indicator

flashes quickly, it means the

batteries have not enough power.

Please insert new batteries

immediately.

SENDERBATTERIEN EINLEGEN / TRANSMITTER BATTERY INSTALLATION

1. Öffnen Sie die Batteriefach-

abdeckung in Pfeilrichtung.

2. Legen Sie neue Batterien ein.

Achten Sie auf Polarität.

3. Mischen Sie keine alten und

neuen Batterien oder Batterien

verschiedenen Hersteller.

1. Slide the battery lid to open by

following the arrow.

2. Install new batteries Type AA

based on polarity into the case.

3. Don’t mix old and new batteries

or batteries different manufacturer.

An/Aus Schalter

Power switch

Ruder

Rudder

Kontrollleuchte

Power LED

Gas Stick

Throttle Stick

Richtungsstick

Direction stick

Kadar LED lučka na daljincu hitro

utripa, pomeni da so baterije v

daljincu prazne in jih je potrebno

zamenjati.

LED lučka

Ročka za gas

Krmilo

Ročka za

krmiljenje

1. Odprite pokrov za baterije na

zadnji strani daljinca.

2. Vstavite 4 x AA 1,5V baterije.

3. Vstavite samo nove baterije.

Ne mešajte starih in novih baterij.

DALJINSKI UPRAVLJALNIK

VSTAVLJANJE BATERIJ V DALJINSKI UPRAVLJALNIK

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

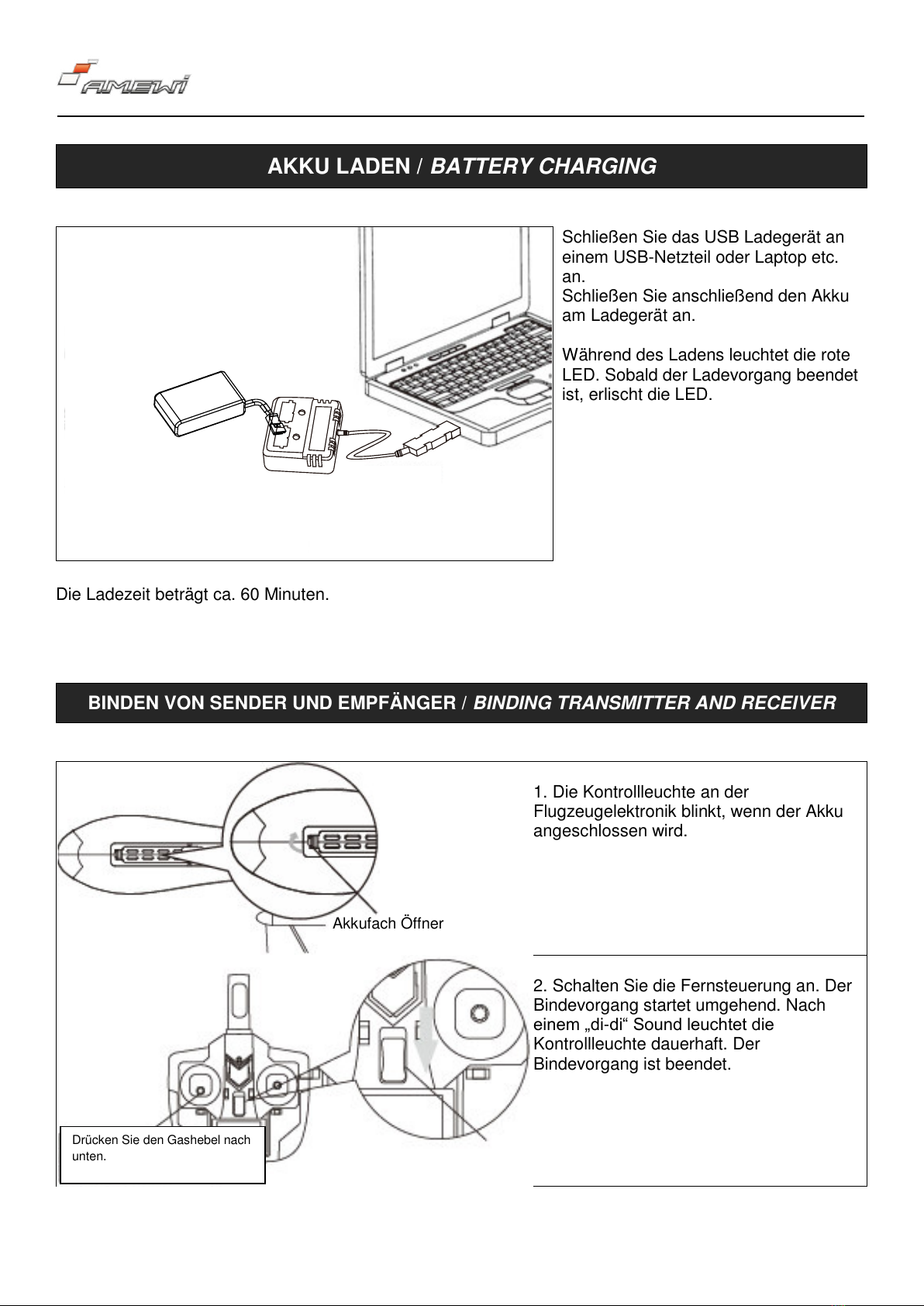

AKKU LADEN / BATTERY CHARGING

Schließen Sie das USB Ladegerät an

einem USB-Netzteil oder Laptop etc.

an.

Schließen Sie anschließend den Akku

am Ladegerät an.

Während des Ladens leuchtet die rote

LED. Sobald der Ladevorgang beendet

ist, erlischt die LED.

Plug the USB-charger to laptop or

smartphone power supply. Then plug

battery into the charger.

The indicator lights up red during

charging. If the red light goes out, the

charging is complete.

Die Ladezeit beträgt ca. 60 Minuten.

The charging time is about 60 minutes.

BINDEN VON SENDER UND EMPFÄNGER / BINDING TRANSMITTER AND RECEIVER

1. Die Kontrollleuchte an der

Flugzeugelektronik blinkt, wenn der Akku

angeschlossen wird.

1. The indicator of airplane will flash when

battery connected.

2. Schalten Sie die Fernsteuerung an. Der

Bindevorgang startet umgehend. Nach

einem „di-di“ Sound leuchtet die

Kontrollleuchte dauerhaft. Der

Bindevorgang ist beendet.

2. Turn on the transmitter, it will be binding

with airplane. After “di-di” sound the

indicator of remote control will stop flashing.

Akkufach Öffner

Battery compartment switch

Drücken Sie den Gashebel nach

unten.

Push the throttle stick to bottom.

Schalter AN/AUS

POWER ON/OFF

Čas polnjenja baterije znaša ca. 60 minut.

USB polnilec baterije priključite na USB

vtičnico.

Nato priključite baterijo na polnilec.

Med polnjenjem baterije sveti rdeča

LED lučka. Ko je polnjenje končano

LED lučka ugasne.

Odprite prostor za baterijo.

1. Ko priključite baterijo na letalo, prične na

elektroniki letala utripati kontrolna lučka.

Potisnite ročko k sebi.

2. Vključite daljinca. Začne se povezovanje

daljinca in letala. Ko zaslišite 2 kratka piska

in kontrolna lučka na elektroniki letala

preneha utripati sta daljinec in letalo

povezana.

POLNJENJE BATERIJE

POVEZOVANJE DALJINCA IN SPREJEMNIKA

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

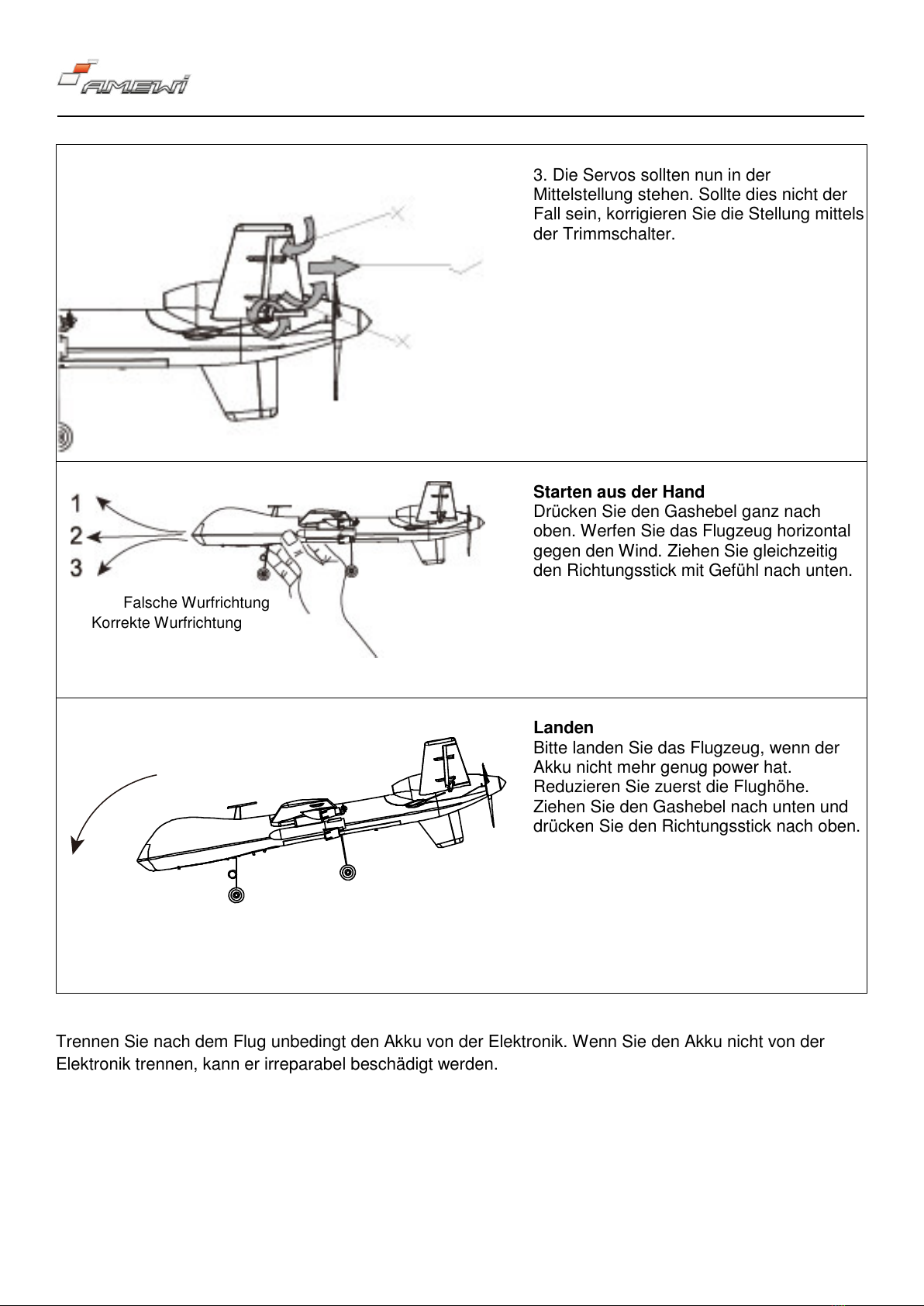

3. Die Servos sollten nun in der

Mittelstellung stehen. Sollte dies nicht der

Fall sein, korrigieren Sie die Stellung mittels

der Trimmschalter.

3. All the rudder should at the middle

position after binding. If not, please manual

adjust to middle position.

Starten aus der Hand

Drücken Sie den Gashebel ganz nach

oben. Werfen Sie das Flugzeug horizontal

gegen den Wind. Ziehen Sie gleichzeitig

den Richtungsstick mit Gefühl nach unten.

Hand throwing off

Push the throttle to 100%. Throw in

horizontal direction against the wind and

pull the direction stick at the same time.

Landen

Bitte landen Sie das Flugzeug, wenn der

Akku nicht mehr genug power hat.

Reduzieren Sie zuerst die Flughöhe.

Ziehen Sie den Gashebel nach unten und

drücken Sie den Richtungsstick nach oben.

Landing

Please landing when airplane is

underpowered. First reduce the flying hight,

then land in the wind. Pull the throttle stick

until airplane landing. (push the direction

stick properly during the landing)

Trennen Sie nach dem Flug unbedingt den Akku von der Elektronik. Wenn Sie den Akku nicht von der

Elektronik trennen, kann er irreparabel beschädigt werden.

Please remove the battery when finished flight.

If left connected the airplane, the battery may be damaged.

1. & 3. Falsche Wurfrichtung

2. Korrekte Wurfrichtung

1. & 3. Wrong to throw

2. Correct to throw horizontal

3. Servo za krmiljenje mora biti v

sredinskem položaju. Če ni, je potrebno to

nastaviti z gumbom za nastavitve na

daljincu.

Napačna smer lansiranja

Pravilna smer lansiranja

Lansiranje iz roke

Potisnite ročko za gas do konca naprej.

Vrzite petalo horizontalno naprej in proti

vetru. Obenem potegnite ročko za

upravljanje z občutko rahlo k sebi / navzdol.

Pristanek

Ko baterija izgublja moč, obvezno pristanite

z letalom.

Najprej znižajte višino letala, nato počasi

odvzemite gas in potegnite ročko za

upravljanje navzdol.

Po uporabi letala, vedno odstranite baterijo iz letala. Če pustite baterijo priklopljeno na letalo lahko

poškodujete tako baterijo kot elektroniko letala.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL A110

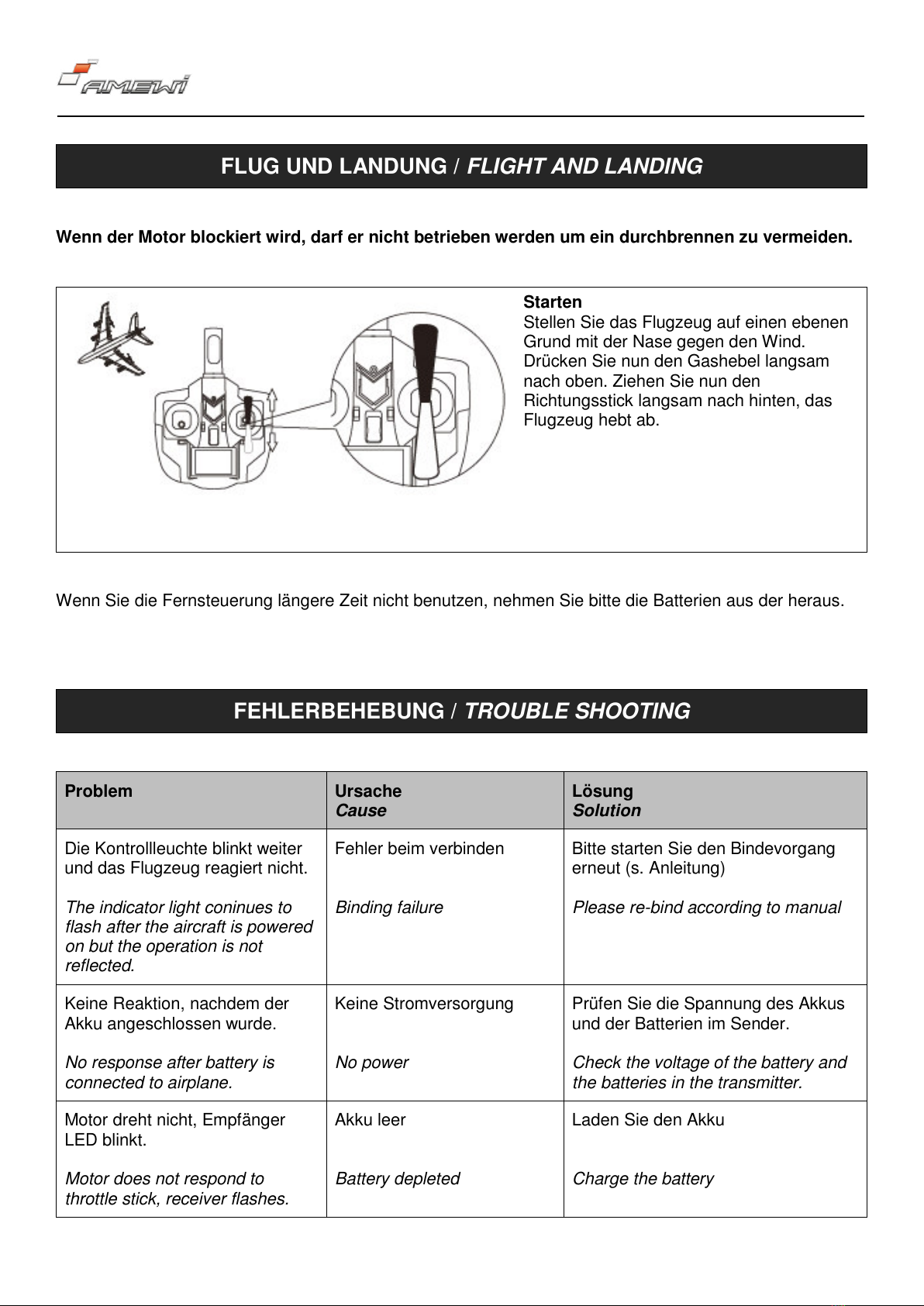

FLUG UND LANDUNG / FLIGHT AND LANDING

Wenn der Motor blockiert wird, darf er nicht betrieben werden um ein durchbrennen zu vermeiden.

The motor must not be operated in the blocked state to prevent the motor from burning through.

Starten

Stellen Sie das Flugzeug auf einen ebenen

Grund mit der Nase gegen den Wind.

Drücken Sie nun den Gashebel langsam

nach oben. Ziehen Sie nun den

Richtungsstick langsam nach hinten, das

Flugzeug hebt ab.

Take off

Put the plane on a flat surface with nose in

the wind. Push the throttle stick upwards.

Pull the direction stick slowly backwards,

the plane takes off.

Wenn Sie die Fernsteuerung längere Zeit nicht benutzen, nehmen Sie bitte die Batterien aus der heraus.

If you do not use the remote controle for a long time, please remove the battery.

FEHLERBEHEBUNG / TROUBLE SHOOTING

Problem

Ursache

Cause

Lösung

Solution

Die Kontrollleuchte blinkt weiter

und das Flugzeug reagiert nicht.

The indicator light coninues to

flash after the aircraft is powered

on but the operation is not

reflected.

Fehler beim verbinden

Binding failure

Bitte starten Sie den Bindevorgang

erneut (s. Anleitung)

Please re-bind according to manual

Keine Reaktion, nachdem der

Akku angeschlossen wurde.

No response after battery is

connected to airplane.

Keine Stromversorgung

No power

Prüfen Sie die Spannung des Akkus

und der Batterien im Sender.

Check the voltage of the battery and

the batteries in the transmitter.

Motor dreht nicht, Empfänger

LED blinkt.

Motor does not respond to

throttle stick, receiver flashes.

Akku leer

Battery depleted

Laden Sie den Akku

Charge the battery

V primeru, da je motorček letala blokiran ga je potrebno takoj ustaviti, da ne pride poškodb motorja.

Vzlet

Postavite letalo na ravno površino, obrnjeno

z nosom proti vetru. Potisnite desno ročko

za plin počasi naprej in obenem potisnite

ročko za upravljanje rahlo k sebi, da letalo

vzleti.

Kadar dalj časa ne boste uporabljali daljinca, vzemite iz njega baterije, da ne pride do izlitja baterij.

VZLET LETALA S TAL
