Arrow Storage Products FKYS01 Gebrauchsanweisung
Owner’s Manual
& Assembly Guide
731440821
FKYS01
EN,FR,SP,GE-01KC
Floor Frame KitFloor Frame Kit
Bodenrahmen-Bausatz * Kit de cadre pour plancher
* Estructura para piso de almacén
Montagehandbuch
Manual de ensamblaje
Guide d’assemblage
Sharp Edges
Vorsicht Scharfe Kanten
Precaución: extremos
y esquinas losas
ATTENTION Arêtes vives
CAUTION
Kit contains extra parts * Bausatz enthält zusätzliche Teile * El juego contiene piezas de sobra * Le nécessaire comprend des pièces supplémentaires
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
arrowshed.com
EN,FR,SP,GE-02KC
4X7 Building * Gebäude * Edifi cio * Bâtiment...............................................................................................................................5
4X10 Building * Gebäude * Edifi cio * Bâtiment.............................................................................................................................8
Detailed Assembly Instructions by Shed Type
Detaillierte Montageanleitung nach Schuppentyp / Instrucciones de montaje detalladas por tipo de cobertizo
/ Instructions de montage détaillées par type d’abri
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
11759
11760
10
2
Qty
Menge
Cantidad
Quantité
4x7 (1,2 m x 2,1 m)
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11759
11760
14
2
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
Qty / Menge / Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
65103
65923
65004
20
20
4
HARDWARE LIST LISTE DE LA VISSERIE
LISTA DE PIEZAS KLEINTEILELISTE
2
4x10 (1,2 m x 3,0 m)
Qty / Menge / Cantidad
Quantité
28
28
4
4x7 (1,2 m x 2,1 m) 4x10 (1,2 m x 3,0 m)
3
EN,FR,SP,GE-03KC

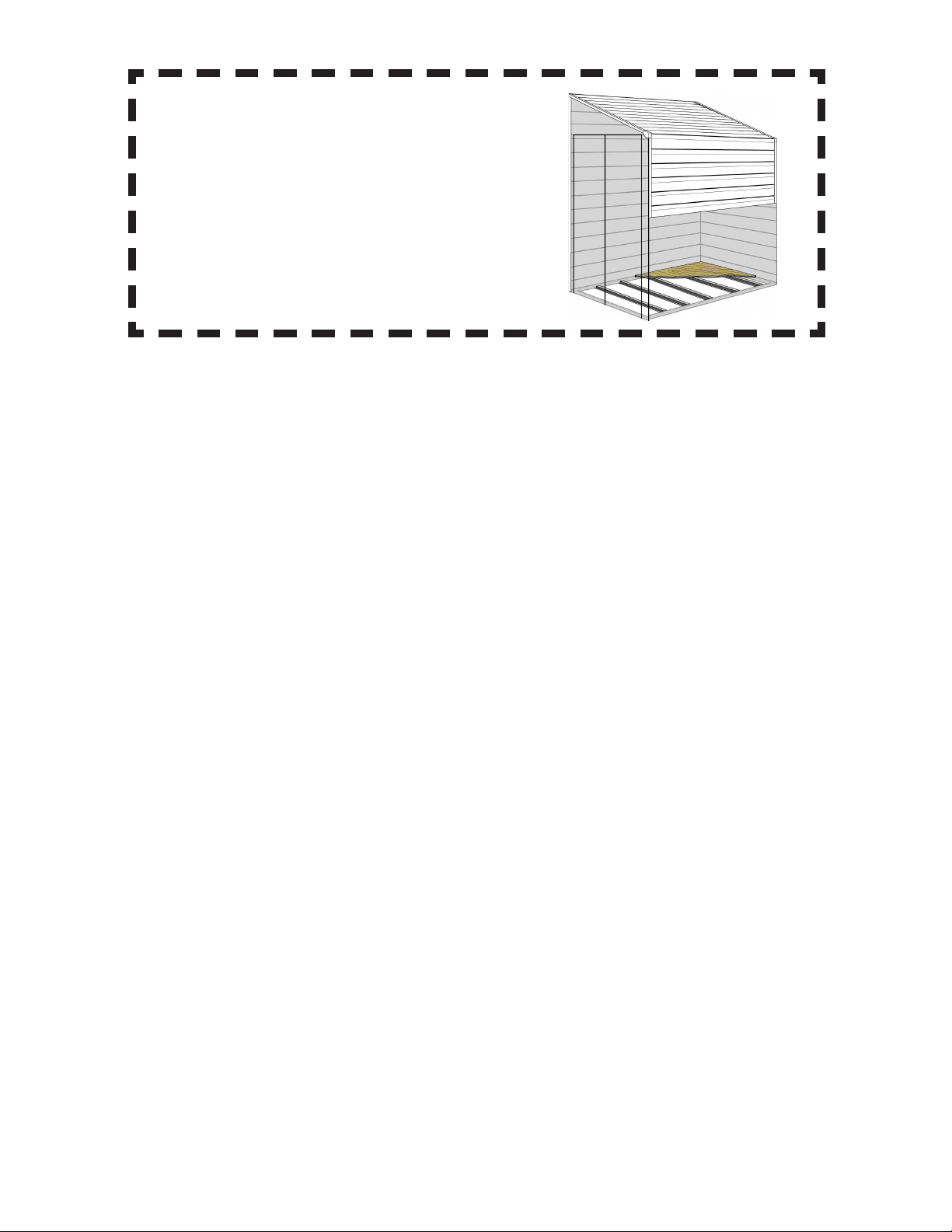

Assemble your building
before starting this kit.
*Montieren dem Bauen vor dem
Zusammenbau dieses Bausatzes.
* Monte el depósito antes de
comenzar a utilizar este kit.
*Assembler edifi c avant de monter ce kit.
Before You Begin / Site PreparationBefore You Begin / Site Preparation
1. Before beginning construction, check local building codes regarding footings, location and other requirements.
Study and understand this owner’s manual.
2. Follow all directions and dimensions carefully.
3. Follow the step sequence carefully for correct results.
4. Be sure all the parts fi t together properly before proceeding.
5. IMPORTANT: Assemble your building before starting this kit.
6. SAFETY FIRST: Care must be taken when handling various pieces of your kit since some contain sharp edges.
Wear work gloves, eye protection and long sleeves when assembling or performing any maintenance on your kit.
7. BASIC TOOLS: No. 2 Phillips screwdriver, pliers, work gloves, tape measure, level and a spade or shovel.
8. GROUND MUST BE LEVEL: Be sure Floor Frames lie fl at on ground.
To prepare earth bed, remove sod and other debris. Level the high spots with fl at shovel and tamp the bed down.
9. DO NOT STEP ON CHANNELS UNTIL FLOORING MATERIAL IS IN PLACE!
10. Separate contents of the carton by the part number while reviewing parts list.
Check to be sure that you have all the necessary parts for your kit.
Bevor Sie anfangen / Vorbereitung der BaustelleBevor Sie anfangen / Vorbereitung der Baustelle
1. Vor Baubeginn überprüfen Sie örtliche Bauvorschriften auf Erfordernisse hinsichtlich Fußfl ächen,
Bauplatz und weitere Erfordernisse. Lesen Sie dieses Besitzerhandbuch sorgfältig und verstehen Sie es.
2. Befolgen Sie alle Anweisungen und Abmessungen sorgfältig.
3. Zur Erzielung richtiger Ergebnisse halten Sie die Reihenfolge der Schritte genau ein.
4. Bevor Sie weitermachen, vergewissern Sie sich, daß alle Teile richtig zusammenpassen.
5. WICHTIG: Montieren dem Bauen vor dem Zusammenbau dieses Bausatzes.
6. SICHERHEIT KOMMT ZUERST: Verschiedene Teile Ihres Bausatzes müssen vorsichtig gehandhabt werden,
da sie scharfe Kanten haben. Tragen Sie beim Zusammenbau oder bei der Durchführung von Wartungsarbeiten
an Ihrem Bausatz Arbeitshandschuhe,
Augenschutz und lange Ärmel.
7. GRUNDWERKZEUGE: Nr. 2 Kreuzschlitzschraubenzieher, Zange, Arbeitshandschuhe, Maßband, Wasser-
waage und ein Spaten oder eine Schaufel.
8. DER BODEN MUSS EBEN SEIN: Vergewissern Sie sich, daß die Bodenrahmen fl ach am Boden liegen. Zur
Vorbereitung des Erdbetts entfernen Sie die Grasdecke und anderen Schutt. Ebnen Sie höhere Flächen mit
einer fl achen Schaufel ein und stampfen Sie das Bett
nieder.
9. STEIGEN SIE ERST AUF DIE KANÄLE, WENN DAS BODENMATERIAL PLAZIERT IST!
10. Sortieren Sie den Kartoninhalt nach der Teilenummer, während Sie die Teileliste überprüfen. Vergewissern Sie
sich, daß Sie alle für Ihren Bausatz notwendigen Teile haben.
4
EN,FR,SP,GE-03IX
Antes de empezar/Preparación del sitioAntes de empezar/Preparación del sitio
1 . A n t e s d e e m p e z a r l a c o n s t r u c c i ó n , v e r i fi q u e l o s c ó d i g o s d e c o n s t r u c c i ó n l o c a l e s r e l a t i v o s a c i m e n t a c i ó n , l o c a l
ización y otros requisitos. Escudriñe y entienda este manual del propietario.
2. Siga todas las instrucciones y dimensiones con cuidado.
3. Siga la secuencia de pasos con cuidado para realizar resultados correctos.
4. Asegure que todas las piezas se junten apropiadamente antes de continuar.
5. IMPORTANTE: Monte el depósito antes de comenzar a utilizar este kit.
6. LA SEGURIDAD ANTE TODO: Hay que tener cuidado al manejar las varias piezas de su juego porque algu
n a s t i e n e n b o r d e s a fi l a d o s . P ó n g a s e g u a n t e s d e t r a b a j o , p r o t e c c i ó n p a r a l o s o j o s y m a n g a s l a r g a s c u a n d o e n s a m b l e
o cuando dé cualquier mantenimiento a su juego.
7. HERRAMIENTAS BASICAS: Destornillador Phillips núm. 2, alicates, guantes de trabajo, cinta métrica, nivel
y azada o pala.
8. EL SUELO DEBE ESTAR NIVELADO: Asegure que los marcos del piso estén planos en el suelo. Para
preparar la base de tierra, quite césped y otros escombros. Nivele los sitios altos con una pala plana y apisone la
base.
9. ¡NO PISE LOS CANALES HASTA QUE EL MATERIAL DE PISO ESTE EN SU LUGAR!
10. Disponga el contenido de la caja de cartón por el número de la pieza mientras repasa la lista de piezas. Controle
para asegurar que Vd. tenga todas las piezas necesarias de su juego.
Avant de commencer/Préparation du terrainAvant de commencer/Préparation du terrain
1. Avant de commencer la construction, réviser les normes locales de sécurité de construction relatives aux
empattements, à l‘emplacement et aux autres exigences.
2. Suivre attentivement toutes les directives et les dimensions.
3. Suivre attentivement la séquence des étapes pour obtenir les résultats désirés.
4. Avant de poursuivre, s‘assurer que toutes les pièces sont correctement ajustées.
5. IMPORTANT : Assembler edifi c avant de monter ce kit.
6. SÉCURITÉ D‘ABORD : Manipuler soigneusement les diverses pièces du prêt-à-monter puisque certaines
d‘entre elles ont des angles coupants. Porter des gants de travail, une protection oculaire et des manches longues
pour assembler le prêt-à-monter ou pour eff ectuer des travaux d‘entretien.
7. OUTILS ESSENTIELS : tournevis Phillips n° 2, pinces, gants de travail, mètre à ruban, niveau, bêche ou pelle.
8. ÉGALISER LE TERRAIN : S‘assurer que les pièces de la charpente du plancher reposent à plat sur le sol.
Pour préparer le lit de terre, enlever le gazon et les autres débris. Égaliser les points plus élevés avec une pelle
plate et taper le lit de terre.
9. NE PAS MARCHER SUR LES TRAVERSES AVANT D‘AVOIR POSÉ LE REVÊTEMENT DU
PLANCHER!
10. Déballer les pièces selon leur numéro de pièce tout en consultant la liste des pièces. S‘assurer que toutes les
pièces nécessaires se trouvent dans l‘emballage.
5
47 11/16” 121,1 cm
EN,FR,SP,GE-05KC

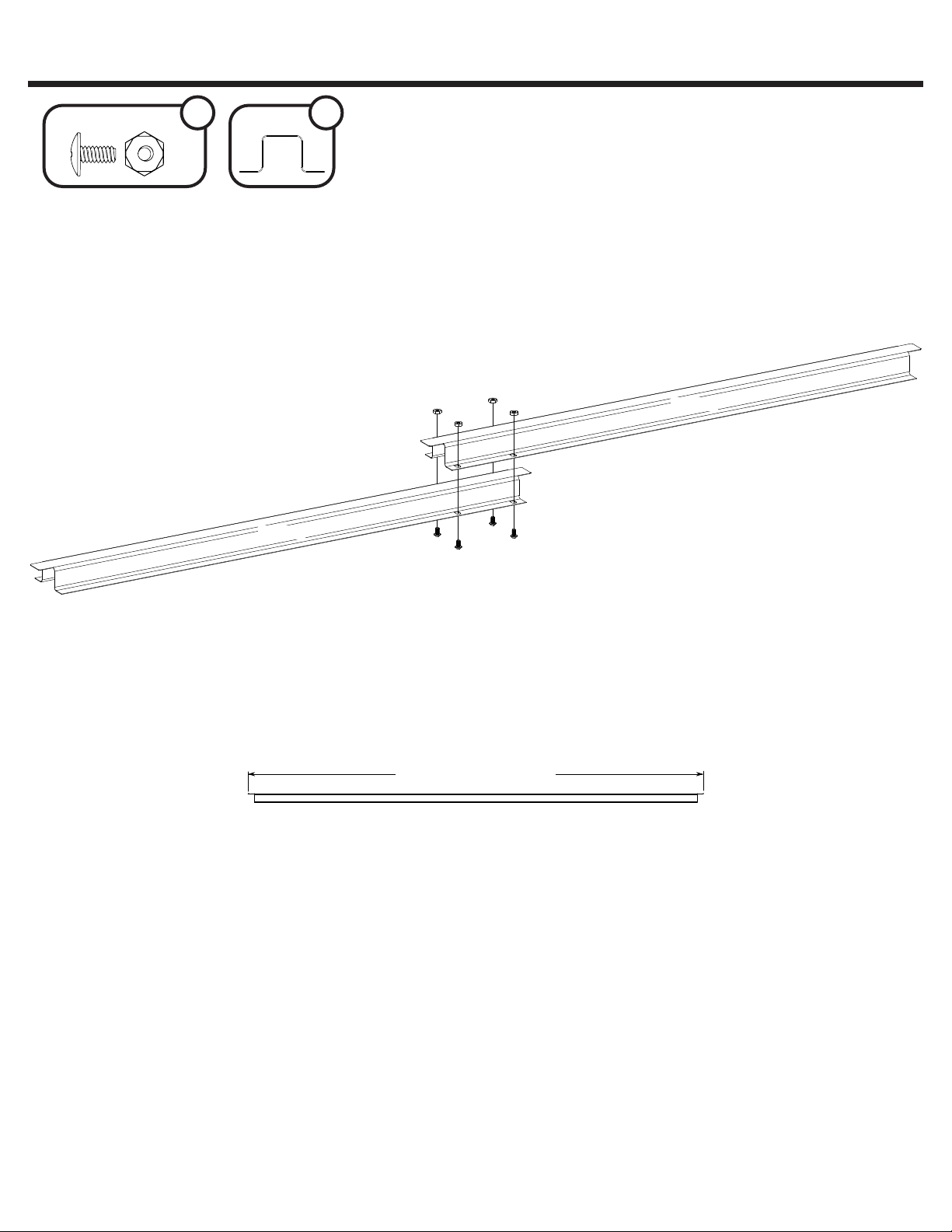

Finished Length
Longueur fi nie
Longitud terminada
11759 X5
65923 65103 20
65923
Länge nach Montage
11759
11759 10
4X7 BUILDING 4X7 Gebäude
4X7 Edifi cio
4X7 Bâtiment
1175911759
65103
NOTE: Remove existing ramp (9796)
HINWEIS: Vorhandene Rampe entfernen (9796)
NOTA: retire la rampa existente (9796)
REMARQUE : Supprimer la rampe existante (9796)
Insert bent tabs into slot in frame.
Gebogene Laschen in die Schlitze des Rahmens einfügen.
Inserte las lengüetas dobladas en la ranura en el marco.
Insérez les languettes pliées dans la fente du châssis.
6
EN,FR,SP,GE-06KC

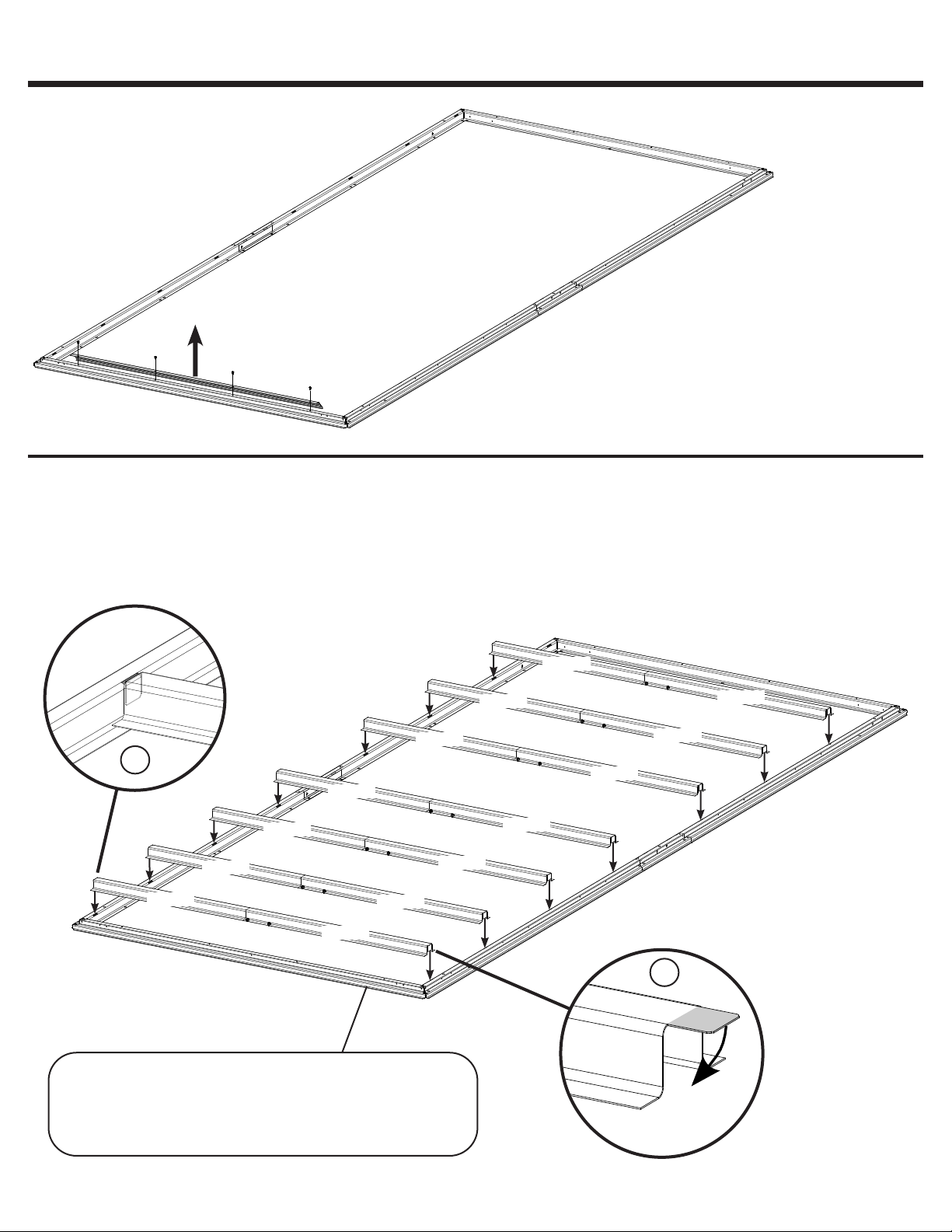

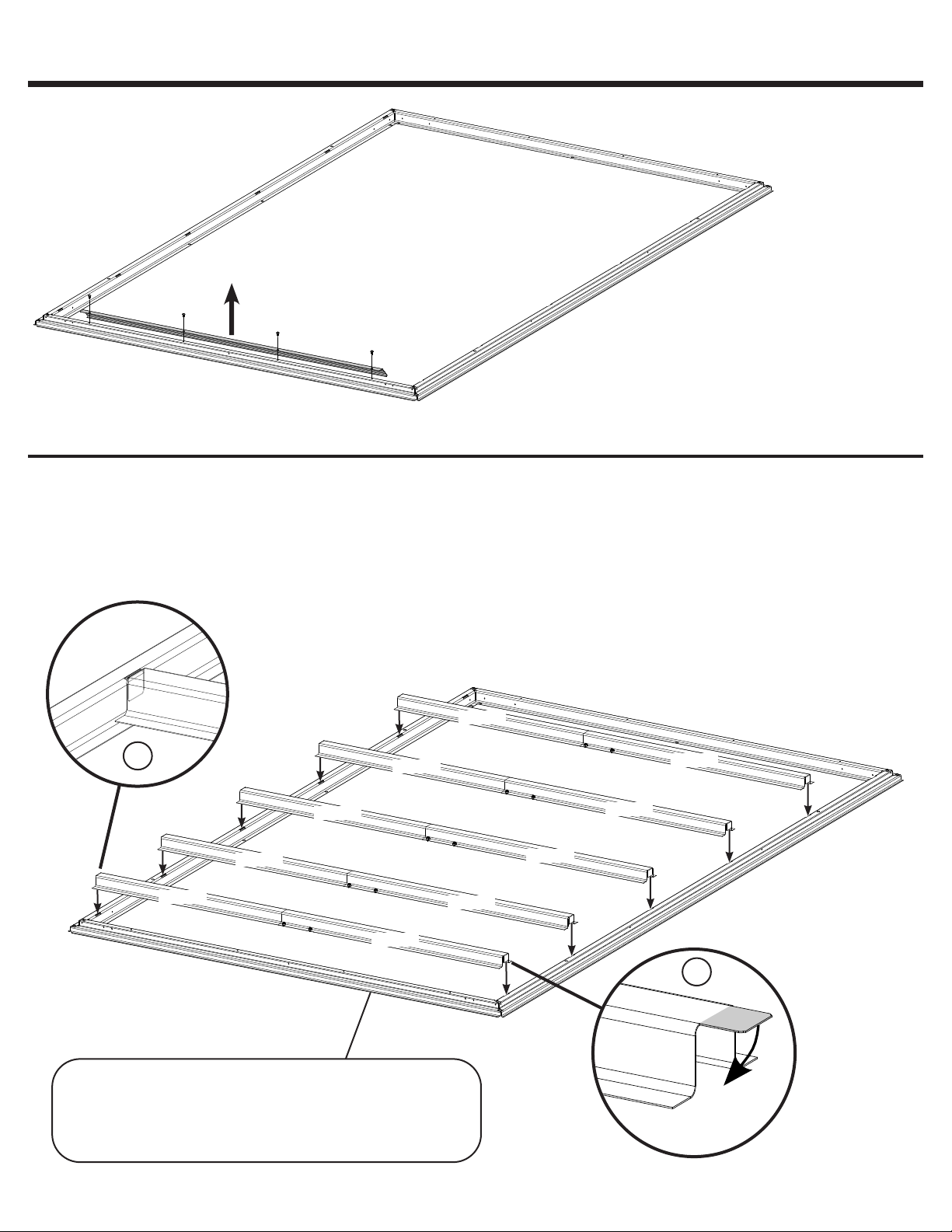

The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
Front
Avant
Frente
Vorne
X10
X10
1
2
4X7 BUILDING 4X7 Gebäude
4X7 Edifi cio
4X7 Bâtiment
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
7
EN,FR,SP,GE-07KC

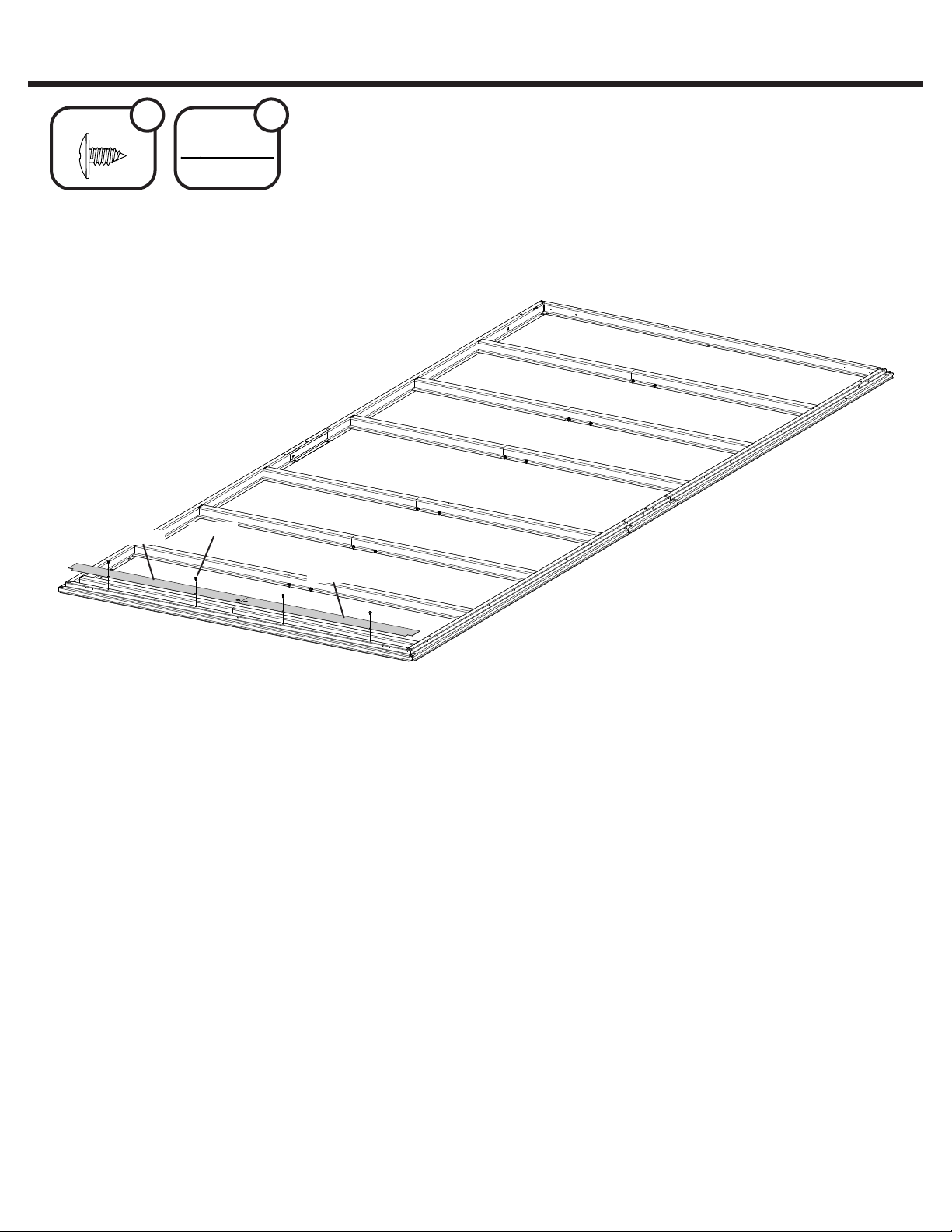

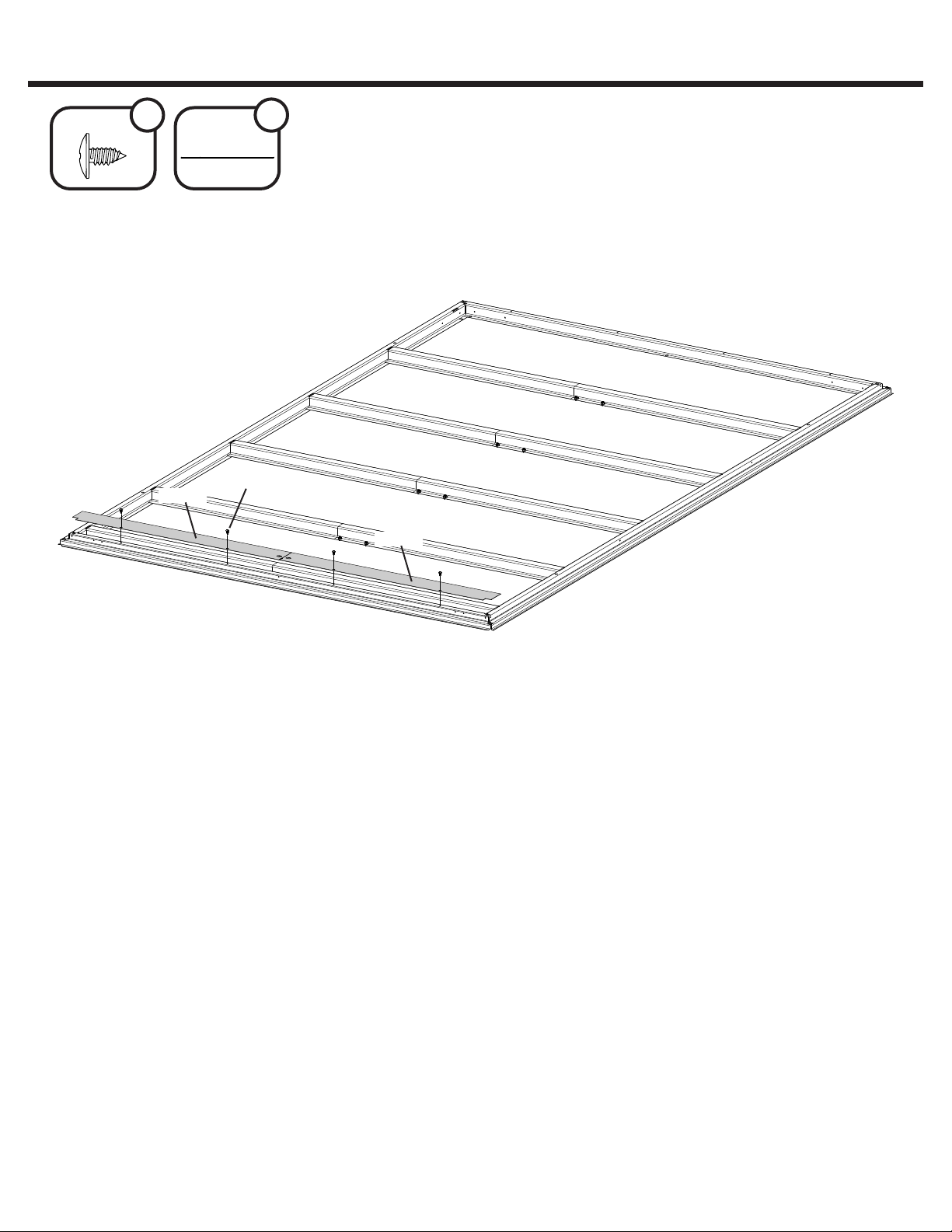

11760
Front
Avant
Frente
Vorne
65004
11760 2
65004 4
For plywood layout see page 13
Für Sperrholz Anordnung siehe Seite 13
Para el diseño de madera contrachapada ver página 13
Pour la disposition du contreplaqué voir page 13
4X7 BUILDING 4X7 Gebäude
4X7 Edifi cio
4X7 Bâtiment
11760
8
EN,FR,SP,GE-08KC
Finished Length
Longueur fi nie
Longitud terminada
11759 X7
65923 65103 28
65923
Länge nach Montage
11759
11759 14
4X10 BUILDING 4X10 Gebäude
4X10 Edifi cio
4X10 Bâtiment
1175911759
65103
47 11/16” 121,1 cm
NOTE: Remove existing ramp (9796)
HINWEIS: Vorhandene Rampe entfernen (9796)
NOTA: retire la rampa existente (9796)
REMARQUE : Supprimer la rampe existante (9796)
Insert bent tabs into slot in frame.
Gebogene Laschen in die Schlitze des Rahmens einfügen.
Inserte las lengüetas dobladas en la ranura en el marco.
Insérez les languettes pliées dans la fente du châssis.
9
EN,FR,SP,GE-09KC
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
Front
Avant
Frente
Vorne
X14
X14
1
2
4X10 BUILDING 4X10 Gebäude
4X10 Edifi cio
4X10 Bâtiment
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
11759
10
EN,FR,SP,GE-10KC
11760
Front
Avant
Frente
Vorne
65004
11760 2
65004 4
For plywood layout see page 14
Für Sperrholz Anordnung siehe Seite 14
Para el diseño de madera contrachapada ver página 14
Pour la disposition du contreplaqué voir page 14
4X10 BUILDING 4X10 Gebäude
4X10 Edifi cio
4X10 Bâtiment
11760
