MANUAL DE INSTALACIÓN

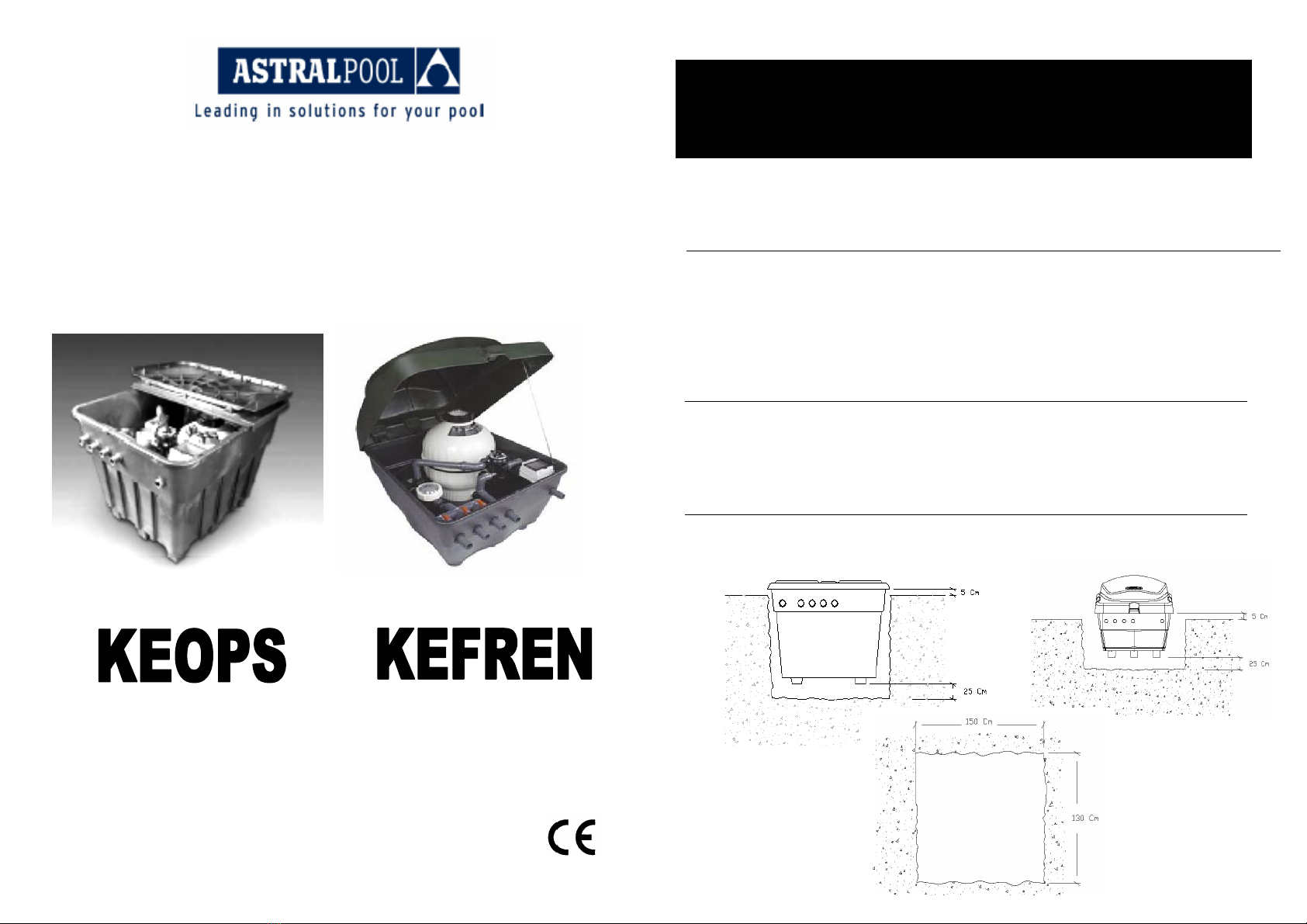

COMPACTO ENTERRADO Y SEMIENTERRADO

IMPORTANTE: El manual de instrucciones que usted tiene en sus manos

contiene información fundamental acerca de las medidas de seguridad a adoptar

a la hora de la instalación, puesta en servicio y mantenimiento . Por ello, es

imprescindible que tanto el instalador como el usuario lean las instrucciones

antes de pasar al montaje:

Para conseguir un óptimo rendimiento del compacto enterrado/semienterrado, es

conveniente observar las instrucciones que se indican a continuación:

1. CARACTERÍSTICAS GENERALES

Compacto para ir enterrado/semienterrado para piscina, formado por una caseta

con caja inyectada en plástico y tapa compuesta en dos piezas . La parte trasera

va fija y la delantera se puede levantar fácilmente.

En su interior alberga los equipos correspondientes, según la configuración, para

poder realizar la filtración y recirculación del agua del vaso de la piscina.

2. SITUACIÓN

Se aconseja situar el equipo alejado de la piscina, como mínimo a 3,5 m

.Colocarlo a menos distancia comporta el incumplimiento de la normativa

especifica RBT ITC-BT-030.

3. INSTALACIÓN

3.1.- Realizar la excavación según medidas.

3.2.- Efectuar una losa de hormigón correctamente nivelada.

3.3.- Colocar la caseta.

3.4.- Efectuar la excavación para preparar la canalización de las tuberías de ida y

retorno a la piscina y de la alimentación eléctrica.

Las tuberías de ida y retorno deben de descansar sobre un lecho de arena.

Conectar el sumidero a un desagüe general con una ligera pendiente.

3.5.- Perforar la caseta por el lado que se ha previsto entrar con la alimentación

eléctrica a un diámetro conforme al cable que se vaya a instalar. Determinar la

sección del cable en función a la potencia consumida y a la caída de tensión.

Instalar en la entrada prevista un prensaestopas adecuado a la sección de cable.

Se recomienda proteger el cable, en su recorrido, con un tubo adecuado.

KEOPS KEFREN

IMPORTANTE:

La instalación debe incorporar un diferencial de alta sensibilidad de 2 polos en el

cuadro general (Según normativa RBT ITC-BT-017). El diferencial no se

suministra con el compacto.

Rellenar el lateral de la caseta con grava. En el caso de terrenos especialmente

blandos, construir muros de contención o, en la caseta KEOPS, colocar el

refuerzo metálico interior (ref. xxxxxx).

Rellenar de tierras, realizando una ligera rampa para evitar inundaciones.

IMPORTANTE

ATENCIÓN – MUY IMPORTANTE

.Este equipo no puede conectarse a un simple enchufe.

.Este equipo requiere de una instalación eléctrica adecuada. Ésta debe de ser

efectuada por una persona especializada siguiendo las normativas eléctricas de

seguridad vigentes en cada país.

.La alimentación eléctrica de la caseta debe estar siempre protegida por un

diferencial de alta sensibilidad.

.Es imprescindible de realizar una toma de tierra.

.Utilizar un cable de sección apropiada a la potencia de la caseta y a la distancia del

cuadro.

CONEXIÓN ELECTRICA (SOLO PARA MODELOS CON ARMARIO ELECTRICO)

Por seguridad, colocar terminales en los extremos de los cables a conectar,

adecuados a la sección de los mismos. Utilizar cable H07RNF.

TIERR

FASE

NEUTRO

4. PUESTA EN MARCHA

1. Solo en la caseta KEOPS.Sacar las dos tapas de la caseta para iniciar la

puesta en marcha. Destornillar los tornillos que unen la tapa con la caseta, antes

de levantarla.

2. Abrir el filtro y llenar de agua hasta la mitad. Proteger el difusor del interior

del filtro para que no pueda entrar arena al mismo.

3. Rellenar el filtro con arena sílex 0.4-0.8 de granulometría en la cantidad

adecuada con la cantidad indicada en la etiqueta de características o bien hasta

2/3 partes de la altura total del filtro.

4. Montar la te manómetro, la junta, el manómetro y el tapón purga de aire. No

es necesario el uso de cinta de teflón, ya que la estanqueidad en este punto se

hace mediante la junta. No apretar la te del manómetro con ninguna

herramienta, con la mano es suficiente

5. Limpiar la boca y la tapa de los restos de sílex, así como el alojamiento de la

junta y cerrar el filtro. Para mas información, mirar el manual del filtro.

Si la caseta estuviese por encima del nivel de agua de la piscina, se deberá

cebar la bomba, abriendo el prefiltro y echándole agua hasta que quede lleno.

Si la caseta está por debajo del nivel agua, bastará con abrir las válvulas de ida

y retorno y abrir la purga de aire hasta que el filtro y la bomba estén llenos de

agua.

6. Colocar las válvulas en la siguiente posición:

- SKIMMER ABIERTA

- SUMIDERO ABIERTA

- LIMPIAFONDOS ABIERTA

- RETORNO ABIERTA

- VÁLVULA SELECTORA LAVADO

7. Poner en marcha la bomba y efectuar un lavado del filtro.

Efectuar la operación de lavado hasta que por el visor de la válvula selectora se

vea el agua limpia y clara.

8. Desconectar la bomba.

Colocar la válvula selectora en posición enjuague y accionar la bomba durante 15

segundos. Volver a parar la bomba y colocar la válvula selectora en posición de

filtración.

9. Cerrar la válvula selectora del limpiafondos .

10. Conectar la bomba .

Nota: Cualquier maniobra con la válvula selectora debe de realizarse con la

bomba parada. Podria ocasionarse daños al filtro y la instalación.

Volver a colocar las tapas de la caseta fijando la parte posterior con sus

correspondientes tornillos.

PROGRAMACIÓN DE LA FILTRACIÓN. Ver instrucciones del programador en el

interior del cuadro eléctrico.

SOLO PARA MODELOS CON CUADRO ELECTRICO.

ATENCIÓN

- SE RECOMIENDA COLOCAR UN CIERRE O CANDADO PARA QUE

NO PUEDAN ACCEDER AL INTERIOR DE LA CASETA NIÑOS O

PERSONAS NO AUTORIZADAS.

5. MANUAL DEL USUARIO

5.1.- FILTRACIÓN

Con la bomba parada situar la maneta de la válvula selectora en “FILTRACIÓN”.

Poner en marcha la bomba.

Durante el funcionamiento es conveniente observar periódicamente el

manómetro, el cual nos indica el grado de saturación del filtro.

5.2.- LAVADO

Las partículas sólidas que contiene la piscina y son recogidos por el sumidero y

los skimmers, quedan retenidas en la arena del filtro y en consecuencia el paso

del agua va disminuyendo constantemente. Es por este motivo la presión se

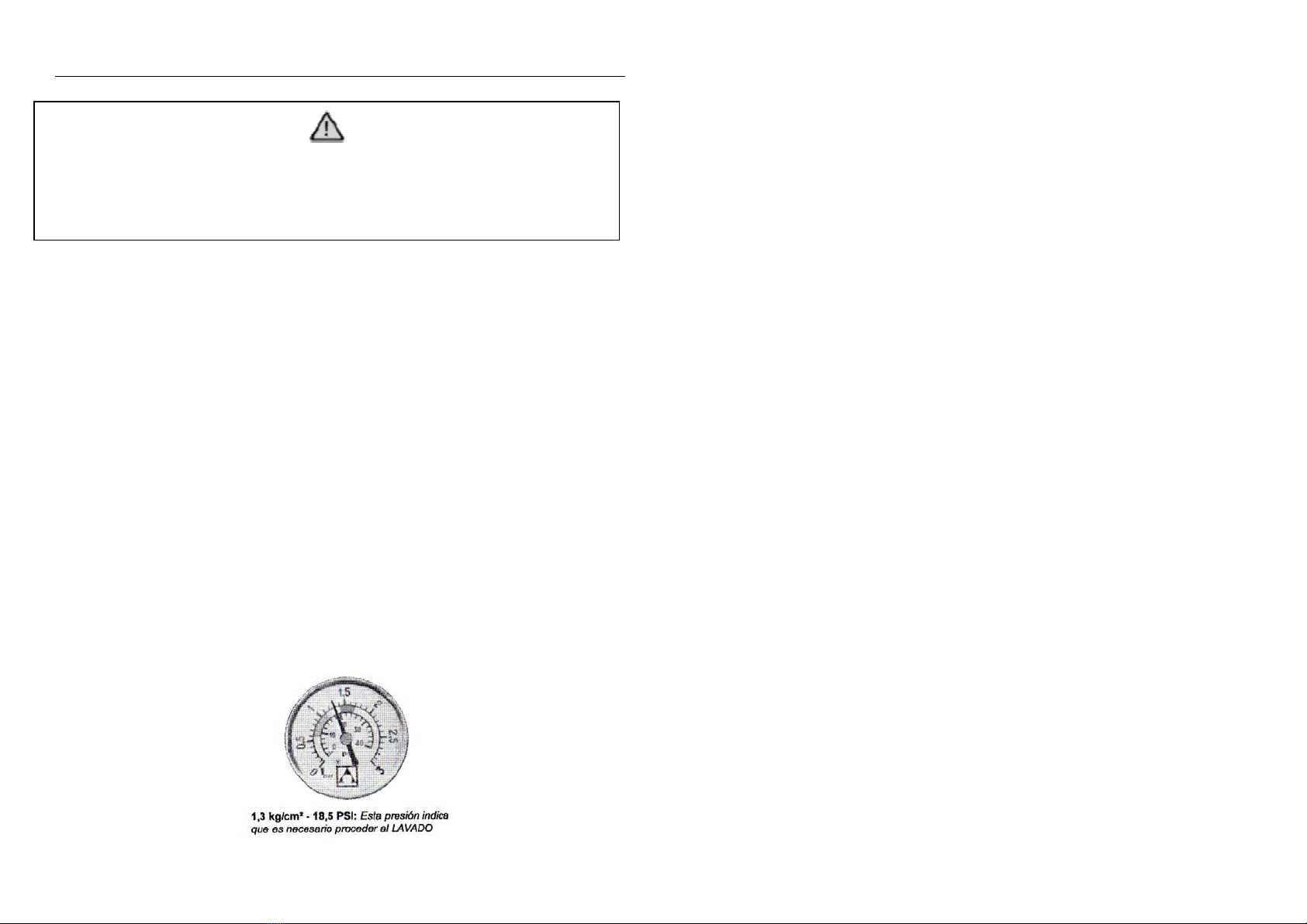

eleva progresivamente. Cuando la presión llegue a 1,3 kg / cm2, se realizará un

“LAVADO”.

Se procederá de la siguiente forma:

Se colocará la válvula selectora en posición de “LAVADO” y se pondrá en marcha

la bomba. Efectuar esta maniobra durante 2 minutos. No obstante, observar el

visor de la válvula selectora para comprobar si este tiempo es correcto, ya que

depende de la suciedad acumulada en el filtro.

ATENCIÓN

EFECTUAR SIEMPRE LOS CAMBIOS DE POSICIÓN DE LA VÁLVULA

SELECTORA, CON LA BOMBA PARADA.

5.3.- ENJUAGUE

Después de realizar un “LAVADO” del filtro y antes de poner el sistema en

filtración, es conveniente realizar un “ENJUAGUE”, para evitar que la primera

cantidad de agua, aún turbia vaya directamente a la piscina. Para ello, con la

bomba parada poner la válvula selectora en posición de “ENJUAGUE”. Poner en

marcha la bomba para realizar esta operación aproximadamente durante un

minuto. No obstante, observar el visor de la válvula selectora para comprobar si

este tiempo es correcto, ya que depende de la suciedad acumulada en el filtro.

5.4.- RECIRCULACIÓN

Cuando situamos la válvula selectora en esta posición, el agua procedente de la

bomba circula directamente hacia la piscina, sin pasar por el interior del filtro.

5.5.- VACIADO

En el caso de que la piscina no disponga de un desagüe en el fondo de la misma,

se puede vaciar mediante la bomba del filtro situando la válvula en la posición de

“VACIADO”. Para realizar esta operación, abrir las válvulas del sumidero y cerrar

las de los Skimmers y limpiafondos.

5.6.- CERRADO

Esta posición cierra la entrada de agua al filtro.

GARANTIA

Todos nuestros productos gozan de una garantía de DOS AÑOS a partir de la

fecha de su entrega. Nuestra garantía comprende la reparación y sustitución en

nuestra factoría o en el servicio post-venta de las piezas defectuosas. Las partes

sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de

garantía del producto original, si bien dispondrán de su propia garantía.

Para la efectividad de la presente garantía , el comprador deberá acreditar la

fecha de adquisición y recepción del producto.

Para la eficacia de esta garantía el comprador deberá seguir estrictamente las

indicaciones del fabricante incluidas en la documentación que acompaña al

producto, cuando ésta resulte aplicable según la gama y modelo del producto.

No se otorga ninguna garantía respecto del normal desgaste por uso de los

productos.

En relación con las piezas, componentes y/o materiales fungibles o consumibles

se estará a lo dispuesto en la documentación que acompañe el producto, en su

caso.

La garantía no cubre aquellos casos en que el producto: 1.Haya sido objeto de

un trato incorrecto; 2.Haya sido reparado, mantenido o manipulado por persona

no autorizada; 3.Haya sido reparado o mantenido con piezas no originales o

4.Haya sido instalado o puesto en marcha de manera incorrecta.

Salvo norma imperativa en contrario, los gastos de devolución y reenvío de los

materiales defectuosos serán por cuenta del comprador. La presente garantía no

limita o prejuzga los derechos que correspondan a los consimidores en virtud de

normas nacionales de carácter imperativo.

INSTALLATION MANUAL

INGROUND AND HALF-INGROUND BIN

IMPORTANT: The instructions manual that you have in your hands

include essential information about the security measures to adopt in the

installation, starting up and maintenance of the product. For this reason is

indispensable to read these instructions for the installer and the user before

starting the installation:

In order to get an optim earning capacity of the inground/half-inground bin, it is

convenient to follow these instructions:

1. GENERAL CARACTERISTICS

Bin for being inground/half-inground for pool, it is composed by a bin with plastic

injected box and a two pieces lid. The back part is fixed and the front part can

be easily raised.In his interior there are the correspondent equipments according

to the configuration, so as to be able to realise the filtration and recirculation of

the pool basin water.

2. SITUATION

It is recommendable to install the equipment far of the pool, as minimum to 3.5

m. If it is installed to a minor distance, it endures the breach of the specific rule

RBT ITC-BT-030.

3. INSTALLATION

3.1. - Realize the digging according to measurements.

3.2. - To make a concrete slab with the same level.

3.3. - Put the bin

3.4.-You have to carry out the digging for preparing the canalization of the inlet

and outlet piping and the electrical supplier.

The inlet and outlet piping must be installed under a sand-bed.

Connect the catch basin to a general outflow with a light declination.

3.5. Bore the bin in the side in which the electrical supplier it is planned to enter.

The hole it has to be of the same diameter as the cable installed. The section of

the cable is choosen in accordance with the consumed power and the fall of

pressure. Install in the foreseen entrance a packing gland adapted to the cable’s

KEOPS KEFREN

section. It is recommendable to protect the cable in the entire course with a

suitable pipe.

IMPORTANT:

The installation must have a high sensibility balance gear of two poles asunder in

the general chart (according to rule RBT ITC-BT-017). The balance gear is not

supplied with the compact.

Refill the bin’s lateral with gravel. In the case of especially smooth areas one

recommends to construct walls of containment or, in the Keops bin put a interior

metalic reinforcement (ref.xxxxxx).

Refill with earth, realizing a light ramp to avoid floods

IMPORTANT:

ATTENTION-VERY IMPORTANT

xThis equip can not be plug in a simple socket.

xThis equip need a suitable electrical installation. This installation has to be

done for a professional person, who has to follow the securit

electrical

rules of every country.

xThe electrical supplier bin has to be alwa

s protected b

a hi

h sensibilit

balance gear.

xIt is indispensable to realise an earth connection.

xUse a section cable according to the bin power and the distance from the

board.

ELECTRICAL CONNEXION (ONLY FOR ELECTRICAL BOARD MODELS)

For security put suitable reeling end in the extreme of the cables to connect. Use

cable H07RNF.

EARTH CABLE

PHASE

NEUTRAL

ATTENTION!

CONECT INLET EARTH

WITH EARTH CABLE

OF THE MOTOR

4. STARTING UP

1. Only in KEOPS bin. Take out both bin’s lids to begin the starting. Unbolt the

bolts which join the lid with the bin, before holding up it.

2. Open the filter and fill it with water until the middle of it. Protect the diffuser

from the interior of the filter so as to prevent the entrance of sand in it.

3. Fill the filter with silex sand, with a grading 0.4-0.8. The quantity has to be

suitable with the quantity indicated in the featuring label or it has to be 2/3 parts

of the total high of the filter.

4. Install the T manometer, the assembling, the manometer and the air drain

plug. It is not necessary to use Teflon tape due to the imperviousness in this

point is made by the assembling. Not press the manometer with any tool, with

the hand is enough.

5. Clean the adjutage, the lid and the assembling recess of the silex residue and

close the filer. For more information see the filter manual.If the bin was jutting

out the pool water level you have to prime the pump, opening the prefilter and

filling with water until it been full.

If the bin is under the water level, it will be enough opening the inlet and outlet

cap, opening the air drain until the filter and the pump be full of water.

6. Put the caps in the following position:

SKIMMER OPEN

CATCH BASIN OPEN

POOL CLEANER OPEN

COMING BACK OPEN

SELECTOR VALVE CLEANING

7. Starting the pump and effectuate a washing of the filter.

Make this operation of washing until you see the water clean and clear for the

selector valve finder.

8. Disconnect the pump.

Put the selector valve in rinsing position and activate the pump during 15

seconds. Stop the pump against and put the selector valve in filtration position.

9. Close the selector valve of the pool cleaner.

10. Activate the pump.

Note: Whatever manipulation whit the selector valve has to be realising

with the pump stopped if not it can damage the filter and the installation.

Put again the lid bin, fixing the back side with his correspondents bolts.

THE PROGRAM OF FILTRATION. See programmer instructions in the interior of

the electrical board.

ONLY FOR MODELS WITH ELECTRICAL BOARD.

ATTENTION

-IT IS RECOMMENDABLE TO PUT BREECHBLOCK OR A

LOCK SO AS TO THE CHILDREN AND NO AUTHORISED

PEOPLE CAN NOT ACCESS TO THE INTERIOR OF THE BIN.

Andere Handbücher für KEOPS

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Astral Pool Beleuchtungsausrüstung Handbücher

Astral Pool

Astral Pool Komfort 1000 Bedienungsanleitung

Astral Pool

Astral Pool Viron Connect 10 Bedienungsanleitung

Astral Pool

Astral Pool LUMIPLUS FLEXIMINI Bedienungsanleitung

Astral Pool

Astral Pool HALO HUB Bedienungsanleitung

Astral Pool

Astral Pool Heliox UV AISI 316 L Handbuch

Astral Pool

Astral Pool Brick Light 45716 Handbuch

Astral Pool

Astral Pool Glassy L Betriebsanleitung

Astral Pool

Astral Pool KEOPS Bedienungsanleitung

Astral Pool

Astral Pool 01413 Handbuch

Astral Pool

Astral Pool DeckWell 330 Bedienungsanleitung

Astral Pool

Astral Pool ECO-CCE Handbuch

Astral Pool

Astral Pool 00081 Bedienungsanleitung

Astral Pool

Astral Pool Selwatch Bedienungs- und Wartungshandbuch

Astral Pool

Astral Pool LumiPlus 59813 Handbuch

Astral Pool

Astral Pool NET'N'CLEAN 26985 Bedienungsanleitung

Astral Pool

Astral Pool 3.000 l/h Handbuch

Astral Pool

Astral Pool 25344 Handbuch

Astral Pool

Astral Pool Waterlift Bedienungsanleitung

Astral Pool

Astral Pool LumiPlus Mini 2.0 Quadraled 52130 Bedienungsanleitung

Astral Pool

Astral Pool 74457 Handbuch

Astral Pool

Astral Pool Energy Sel Series Bedienungsanleitung

Astral Pool

Astral Pool KEOPS Bedienungsanleitung

Astral Pool

Astral Pool SKIMMER Handbuch

Astral Pool

Astral Pool 00349 Handbuch

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
