BasIP AV-03D Bedienungsanleitung

USER MANUAL

OUTDOOR PANEL

AV-03D

BAS-IP AV-03D is a stylish panel that will surely ﬁt perfectly into the interior of

any oﬃce center. The panel is made of high quality plastic and can be used in

almost any room.

Full User Manual

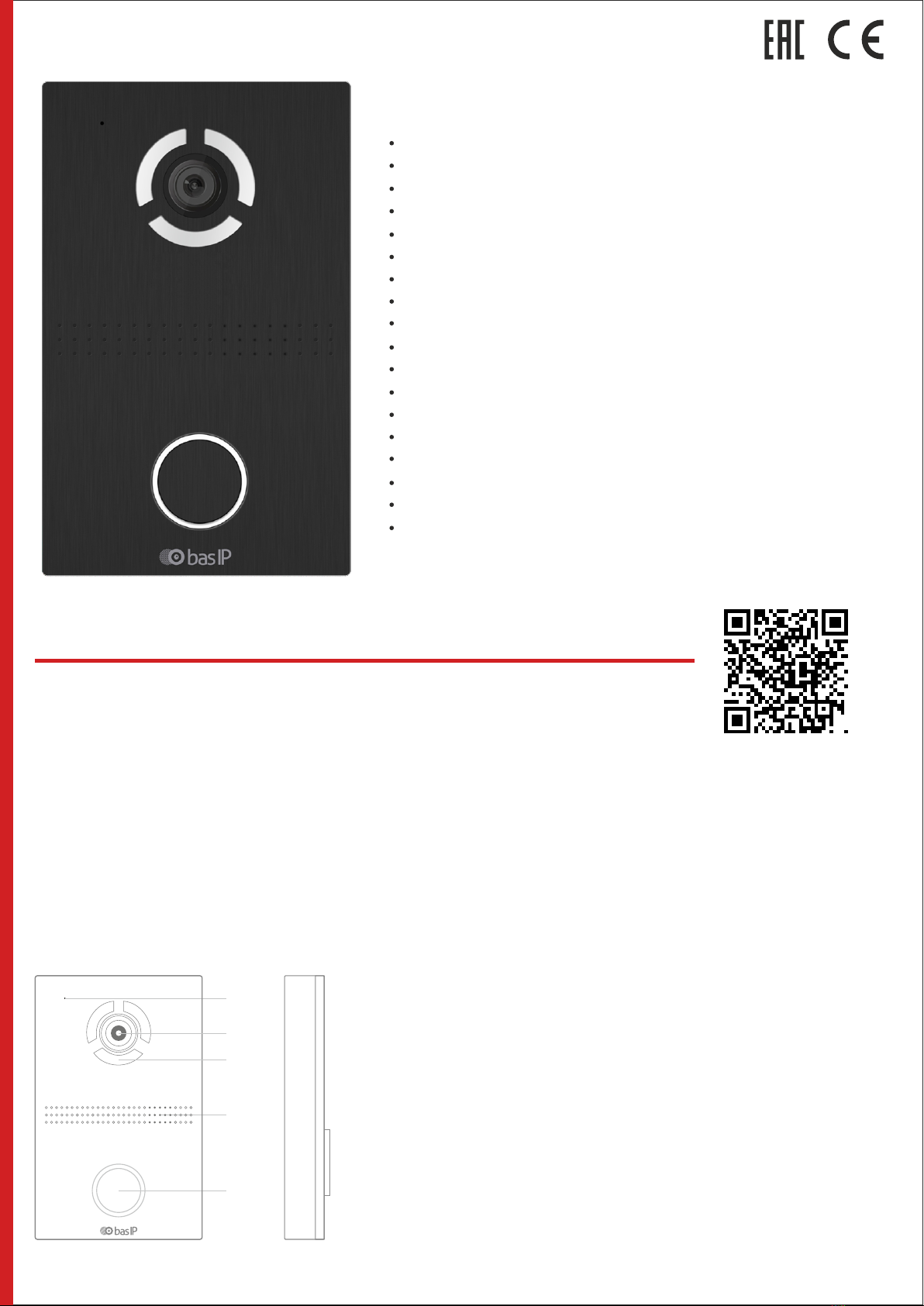

Appearance

Device description

wiki.bas-ip.com

EAN: 5060514912669 (BLACK)

Loudspeaker.

Sensor call button.

Microphone.

Camera.

Backlight.

OUTDOOR PANEL

Main features

Panel type: Individual.

Display: No.

Keypad: No.

Camera: 1/4”.

Angle: 110° horizontal x 60° vertical.

Resolution: 1 Мp.

Output video: HD (1280 × 720), H.264 Main Proﬁle.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 LuX.

Protection class: IP64.

Working temperature: -40 — +65 °С.

Power consumption: 6,5 W, in standby — 2,5 W.

Power supply: +12 V DC, PoE 802.3 af.

Body: ABS plastic.

Colors: Black, Silver.

Dimensions for installation: 25 × 60 × 40 mm.

Size of the panel: 102 × 160 × 46 mm.

Installation: Surface mount with and without a hood

(brackets included).

EAN: 5060514912676 (SILVER)

Eng

Completeness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Surface mounting bracket with a hood / without hood

Set of wires with connectors for connection of power supply,

lock, and additional modules

A set of plugs for connections

Set of set screws with a wrench

1 pc

1 pc / 1 pc

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a network

switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps, if there is no PoE.

Wires must be brought for the connection of alarm loops and home

automation (optional).

Connection scheme of electromechanical lock

using external power supply for panel and the lock.

You can connect any type of electromechanical or electromagnetic lock for which the switched current

does not exceed 5 Amps.

Connection scheme of electromagnetic lock

using external power supply for panel and the lock.

LAN (PoE)

Rs485 Interface

123

+12V 485+

GND 485-

Exit Button/Door Magnetic

123

EXIT DIN

GND DS

Power/Switch Output

123

+12V NC

4 5

GND NOCOM

+12V

+-+12V

Electromechanical lock

Power supply

for the panel Power supply

for the lock

LAN (PoE)

Rs485 Interface

123

+12V 485+

GND 485-

Exit Button/Door Magnetic

123

EXIT DIN

GND DS

Power/Switch Output

123

+12V NC

4 5

GND NOCOM

+12V

+-+12V

Power supply

for the panel Electromagnetic

lock Power supply

for the lock

Mechanical mounting

Before mounting the door panel, a hole or recess in the wall with dimensions

of 20 × 50 × 60 mm must be provided.

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Niche Screws Outdoor Panel

50 mm

20 mm

150-160 cm

Bracket

with a hood

Outdoor Panel Bracket with a hood

111,3 mm

170,4 mm

73 mm102 mm 46 mm

160 mm

EAN: 5060514912669 (BLACK) EAN: 5060514912676 (SILVER)

Eng

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

AA-03D

BAS-IP AV-03D - это стильная панель, которая, несомненно, идеально

впишется в интерьер любого офисного центра. Панель изготовлена из

высококачественного пластика и может использоваться практически в

любом помещении.

Внешний вид

Описание устройства

ВЫЗЫВНАЯ ПАНЕЛЬ

Тип панели: Индивидуальная.

Дисплей: Нет.

Тип клавиатуры: Нет.

Камера: 1/4”.

Угол обзора: По горизонтали 110°, по вертикали 60°.

Разрешение камеры: 1 Мp.

Выходное видео: HD (1280 × 720), H.264 Main Proﬁle.

Ночная подсветка: 6 светодиодов.

Минимальная освещенность: 0,01 LuX.

Класс степени защиты: IP64.

Температурный режим: -40 — +65 °С.

Потребление питания: 6,5 Вт,

в режиме ожидания — 2,5 Вт.

Питание: +12 В, PoE 802.3 af.

Корпус: ABS пластик.

Цветовое решение: Black, Silver.

Размер под установку: 25 × 60 × 40 mm.

Размер самой панели: 102 × 160 × 46 mm.

Тип установки: Накладная с/без козырька

(кронштейны в комплекте).

Общие характеристики

Полная инструкция

wiki.bas-ip.com

Динамик.

Сенсорная кнопка вызова.

Микрофон.

Камера.

Подсветка.

EAN: 5060514912669 (BLACK) EAN: 5060514912676 (SILVER)

Рус

Проверка комплектности продукта

Перед установкой вызывной панели обязательно нужно проверить ее

комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция по установке

Кронштейн для накладной установки с / без козырька

Комплект проводов с коннекторами для подключения

питания, замка и доп. модулей

Комплект заглушек для соединений

Комплект установочных винтов с ключем

1 шт.

1 шт. / 1 шт.

1 шт.

После проверки комплектности устройства можно переходить

к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору

или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,

согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Должны быть подведены провода для подключения шлейфов

сигнализации и домашней автоматики (опционально).

К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,

у которых коммутируемый ток не превышает 5 Ампер.

Схема подключения электромеханического замка

при внешнем источнике питания для замка.

Схема подключения электромагнитного замка

с использованием внешнего блока питания для замка.

Rs485

123

+12V 485+

GND 485-

Кн. выхода/датчик дв.

123

EXIT DIN

GND DS

Питание/Контактное реле

123

+12V NC

4 5

GND NOCOM

+12V

+-Электромеханический

замок

Блок питания

для панели Блок питания

для замка

Локальная сеть

Rs485

123

+12V 485+

GND 485-

Кн. выхода/датчик дв.

123

EXIT DIN

GND DS

Питание/Контактное реле

123

+12V NC

4 5

GND NOCOM

+12V

+-+12V

Блок питания

для панели Электромагнитный

замок Блок питания

для замка

Локальная сеть

+12V

Вызывная панель Кронштейн

111,3 мм

170,4 мм

73 мм102 мм 46 мм

160 мм

Механический монтаж

Перед монтажом вызывной панели нужно предусмотреть отверстие или

углубление в стене с размерами 20×50×60 мм.

Также необходимо предусмотреть подвод кабеля питания, доп. модулей и

локальной сети.

Ниша Винты Вызывная панель

50 мм

20 мм

150-160 cм

Кронштейн

EAN: 5060514912669 (BLACK) EAN: 5060514912676 (SILVER)

Рус

Гарантия

Условия гарантии

Гарантийный талон №

Наименование модели

Серийный номер

ФИО продавца

С нижеприведенными условиями гарантии ознакомлен, проверка

работоспособности произведена в моем присутствии:

Подпись покупателя

Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев

со дня продажи.

Транспортировка изделия должна производиться в оригинальной или

поставляемой продавцом упаковке.

Изделие принимается в гарантийный ремонт только с правильно

заполненным гарантийным талоном, и наличием неповрежденных

пломб или наклеек.

Изделие принимается на экспертизу, в соответствии с предусмотренными

законом случаями, только в оригинальной упаковке, полной комплектации,

отвечающем новому оборудованию товарном виде, и наличию всех

соответствующих правильно заполненных документов.

Настоящая гарантия является дополнением к конституционным и иным

правам потребителей и ни в коей мере не ограничивает их.

Условия гарантии

В гарантийном талоне должно быть указано наименование модели,

серийный номер, дата продажи, ФИО продавца, печать торговой

организации и подпись покупателя.

Доставка в гарантийный ремонт осуществляется самим покупателем.

Гарантийный ремонт производится только в течение гарантийного срока

указанного в данном гарантийном талоне.

Сервисный центр обязуется сделать все возможное, для проведения

ремонта гарантийного изделия, в срок до 90-а рабочих дней. Срок,

затраченный на восстановление работоспособности изделия, добавляется

к установленном гарантийному сроку.

Notes

Andere Handbücher für AV-03D

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere basIP Gegensprechanlage Handbücher

basIP

basIP AV-08FB Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP AZ-07L Bedienungsanleitung

basIP

basIP AA-07B Bedienungsanleitung

basIP

basIP AV-04SD Bedienungsanleitung

basIP

basIP AA-14FBS Bedienungsanleitung

basIP

basIP AM-02 Bedienungsanleitung

basIP

basIP AA-12FB Bedienungsanleitung

basIP

basIP AU-04LA Bedienungsanleitung

basIP

basIP AV-01KD Bedienungsanleitung

basIP

basIP AA-07FBC Bedienungsanleitung

basIP

basIP AV-07T Bedienungsanleitung

basIP

basIP AT-07L Bedienungsanleitung

basIP

basIP BA-12BD Bedienungsanleitung

basIP

basIP AA-07BD Bedienungsanleitung

basIP

basIP BI-02B Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP SP-03F Bedienungsanleitung

basIP

basIP SP-03 Bedienungsanleitung

basIP

basIP AA-07FB Bedienungsanleitung

basIP

basIP AA-09 Series Bedienungsanleitung

basIP

basIP AQ-07LA Bedienungsanleitung

basIP

basIP AA-07FB Bedienungsanleitung

basIP

basIP AV-04SD Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung

basIP AV-03D Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken
