Beyerdynamic DT 150 Bedienungsanleitung

BEDIENUNGS-

ANLEITUNG

OPERATING

INSTRUCTIONS

NOTICE

D’UTILISATION

DT 150

Studiokopfhörer

Professional Headphone

Casque de Studio

DT 190

Hör-Sprechgarnitur

Headset

Micro-casque

BEDIENUNGSANLEITUNG DT 150 - DT 190

OPERATING INSTRUCTIONS DT 150 - DT 190

NOTICE D’UTILISATION DT 150 - DT 190

INHALT / CONTENTS / SOMMAIRE

Charakteristik . . . . . . . . . . . . . . . . . . . . . . Seite 3

Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

Anwendung. . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Ausführungen . . . . . . . . . . . . . . . . . . . . . . Seite 6

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Technische Daten. . . . . . . . . . . . . . . . . . . . Seite 7

Design Features . . . . . . . . . . . . . . . . . . . . . Page 9

Connection . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Operation . . . . . . . . . . . . . . . . . . . . . . . . . Page 10

Maintenance . . . . . . . . . . . . . . . . . . . . . . . Page 11

Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11

Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Spares . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Accessories. . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Technical Specifications . . . . . . . . . . . . . . . Page 13

Description . . . . . . . . . . . . . . . . . . . . . . . . Page 15

Branchements . . . . . . . . . . . . . . . . . . . . . . Page 15

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . Page 15

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Exécutions . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Pièces de rechange . . . . . . . . . . . . . . . . . . Page 17

Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . Page 18

Spécifications techniques . . . . . . . . . . . . . Page 19

BEDIENUNGSANLEITUNG DT 150 - DT 190

Sie haben sich für den dynamischen Studiokopfhörer

DT 150 bzw. für die dynamische Hör-Sprechgarnitur DT 190 von

beyerdynamic entschieden. Wir danken für Ihr Vertrauen.

Äußerste Präzision bei der Fertigung und eine strenge

Qualitätskontrolle garantieren die Zuverlässigkeit und den

hohen Komfort, die Sie von beyerdynamic-Produkten erwarten

dürfen.

Charakteristik

DT 150

Der geschlossene Studiohörer DT 150 bietet eine gute

Isolation von Außengeräuschen. Er ist daher ideal für

Tonstudios, bei Rundfunk, Film und Fernsehen.

Auswechselbare, weiche Ohr- und Kopfpolster bieten einen

hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-

Magnetsystem sorgt für eine hohe Wiedergabepräzision und

ein ausgewogenes, weiträumiges Klangbild. Die Anschlußkabel

zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das

Hauptanschlußkabel ist steckbar und wird einseitig geführt.

DT 190

Wie DT 150, jedoch mit dem dynamischen Mikrofon

DM 190 in Hypernierencharakteristik. Die Hör-Sprechgarnitur

DT 190 können Sie für Reportageeinsätze bei Rundfunk und

Fernsehen sowie als Kommunikationseinheit an Fernseh-

kameras oder in Intercomsystemen bei Konzertveranstaltungen

einsetzen.

Anschluss

Der Studiohörer DT 150 und die Hör-Sprechgarnitur

DT 190 werden standardmäßig ohne Anschlußkabel geliefert.

Die lieferbaren Kabel sind unter „Optionales Zubehör “ Seite 7

aufgeführt.

Wenn Sie bei dem Lahnleiterkabel K 100.00 die Stecker selbst

montieren möchten, empfehlen wir, die Litzen mit Aderend-

hülsen zu versehen und diese dann vorsichtig an die Stecker-

stifte zu löten, sonst kann der Nylonfaden beim Löten leicht

schmelzen und brüchig werden. Stecker sollten deshalb nur

vom Fachmann angelötet werden. Bei allen anderen Kabeln

mit freien Enden können die Stecker direkt an das Kabel gelö-

tet werden (Anschlußbelegung siehe „Schaltbilder“, Seite 8-9).

Anwendung

Schließen Sie den Studiohörer DT 150 bzw. die Hör-

Sprechgarnitur DT 190 an hochwertige Geräte mit der entspre-

chenden Impedanz und Belastbarkeit an. Genaue Informationen

finden Sie in den „Technischen Daten“.

Der verstellbare Kopfbügel kann jeder Kopfgröße angepaßt

werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk

links montiert. Das Anschlußkabel zum Mikrofon ist verdeckt

im Kopfbügel geführt. Bei Bedarf können Sie die Mikrofon-

halterung ummontieren, so daß Sie das Mikrofon auch rechts

tragen können.

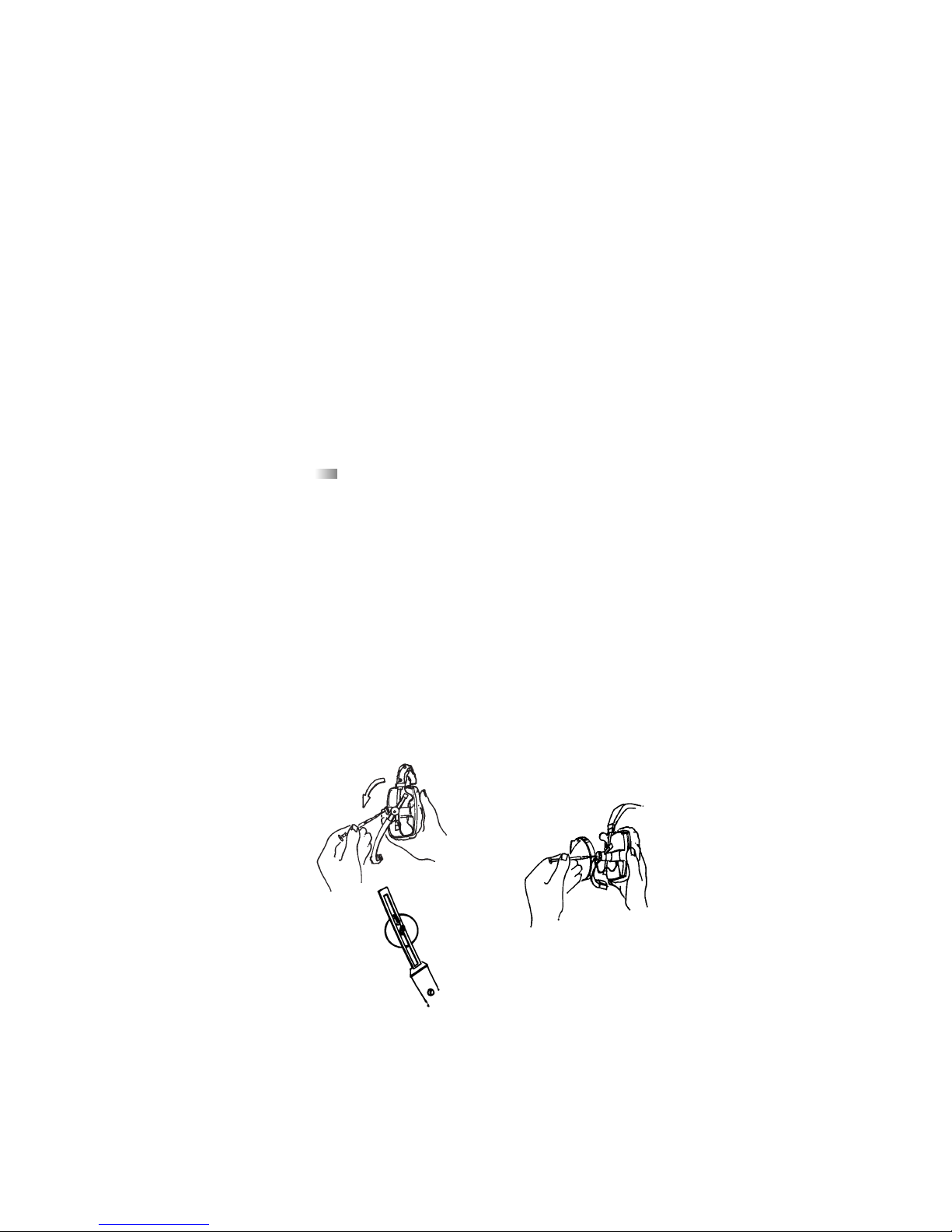

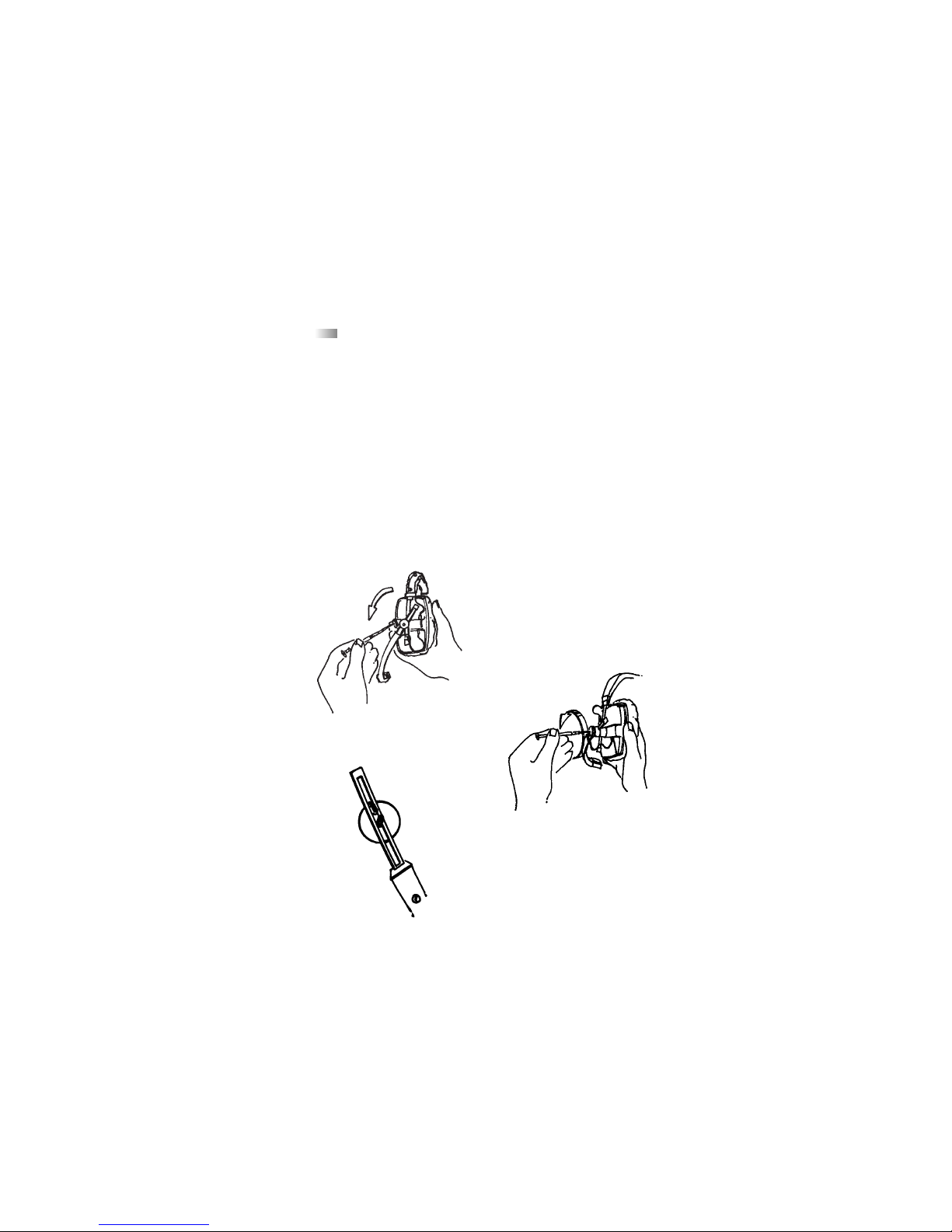

DT 190

1. Kappe mit kleinem

Schraubendreher abheben.

2. Schraube lösen.

3. Scheibe um 180° drehen. Nase der

Scheibe zeigt zum oberen Ende des

Schwenkarms.

4. Schraube fest anziehen und Kappe auf Drehkopf auf-

stecken.

Wird der Kopfhörer im Stereobetrieb benutzt, sollten im

Stecker die Anschlußdrähte für links und rechts getauscht

werden, d.h. braun/orange (links) gegen rot/blau (rechts).

Außerdem können die Deckel für L + R Kennzeichnung

getauscht werden. Das Mikrofon sollten Sie im Abstand von 2 -

3 cm neben dem Mundwinkel plazieren. So werden Popp-

geräusche minimiert.

Pflege

Aus hygenischen Gründen sollten Sie den Kopfhörer

von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen.

Verwenden Sie nur milde Reinigungsmittel (Geschirrspül-

mittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie

darauf, daß kein Wasser in den Wandler läuft. Bei der Hör-

Sprechgarnitur DT 190 können Sie den Poppschutz im warmen

Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf

das Mikrofon darauf, daß der Poppschutz vollständig trocken

ist.

Die modulare Bauweise von DT 150 und DT 190 ist besonders

servicefreundlich, denn alle Teile können leicht ausgewechselt

werden.

Die Ersatzteile finden Sie mit der dazugehörigen Bestell-

nummer unter „Ersatzteile“.

Bitte beachten Sie

Wenn Sie den Studiohörer DT 150 oder die Hör-

Sprechgarnitur DT 190 an Ihren Verstärker anschließen, achten

Sie darauf, daß die Lautstärke (Volume) zunächst auf Minimum

gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des

Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit

Lautsprechern. Hohe Lautstärken können, sofern sie über län-

gere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden

führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger

Lautstärke haben beyerdynamic-Kopfhörer Ihren vollen Klang.

Ausführungen

DT 150 Studio-Kopfhörer, 250 Ω, schwarz, mit

Kabel K 100.07 (Stereoklinke 6,35 mm),

Länge 3 m, steckbar . . . . . . . . . Best.-Nr. 455.970

DT 190 Hör-Sprechgarnitur, 200/250 Ω, schwarz,

mit Kabel K 190.00 (freie Enden),

Länge 1,5 m . . . . . . . . . . . . . . . Best.-Nr. 455.830

Ersatzteile für DT 150 - DT 190

Kopfpolster . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 377.163

Ohrmuschelsatz . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 431.532

Lieferzubehör

Poppschutz (für DT 190) . . . . . . . . . . . . . . . Best.-Nr. 108.677

Optionales Zubehör

für DT 150

K 100.00 - 3,0 M

Gestrecktes Kabel , 3 m,

mit freien Enden . . . . . . . . . . . Best.-Nr. 101.710

K 100.07 - 3,0 M

wie K 100.00, jedoch

mit Stereo-Klinkenstecker . . . . Best.-Nr. 101.753

WK 100.00 Wendel-Anschlußkabel , 3 m,

mit freien Enden . . . . . . . . . . . Best.-Nr. 101.788

WK 100.07 wie WK 100.00, jedoch

mit Stereo-Klinkenstecker . . . . Best.-Nr. 101.826

für DT 190

K 190.00 - 1,5 M

Anschlußkabel, 1,5 m,

mit freien Enden . . . . . . . . . . . Best.-Nr. 431.575

K 190.00 - 3,0 M

Anschlußkabel, 3 m,

mit freien Enden . . . . . . . . . . . Best.-Nr. 441.937

K 190.28 - 1,5 M

Anschlußkabel, 1,5 m,

mit 4-pol. XLR-Buchse. . . . . . . . Best.-Nr. 445.304

K 190.40 - 1,5 M

Anschlußkabel, 1,5 m,

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke . . . . . . . Best.-Nr. 445.894

K 190.40 - 3,0 M

Anschlußkabel, 3 m,

mit 3-pol. XLR-Stecker und

6,35 mm-Stereo-Klinke . . . . . . . Best.-Nr. 446.750

K 190.41 - 1,5 M

Anschlußkabel, 1,5 m,

mit 5-pol. XLR-Stecker . . . . . . . Best.-Nr. 445.312

K 190.44 - 3,0 M

Anschlußkabel mit 2 x Stereo-

Klinkenstecker 3,5 mm für

Anschluß an PC-Soundkarte . . . Best.-Nr. 446.947

WK 190.00

Wendel-Anschlußkabel, 3 m,

mit freien Enden . . . . . . . . . . . Best.-Nr. 448.176

Technische Daten

DT 150 - DT 190

Hörer

Übertragungsbereich . . . . 5 - 30.000 Hz

Nennimpedanz. . . . . . . . . 250 Ω

Kennschalldruckpegel

bei 1 kHz . . . . . . . . . . . . . . 97 dB SPL bei 1 mW = 0,5 V an 250 Ω

Nennbelastbarkeit . . . . . . 100 mW 117 dB = 5 V an 250 Ω

Isolierung von

Außengeräuschen . . . . . . ca. 20 dBA

Andruckkraft . . . . . . . . . . 4,5 N

Gewicht (ohne Kabel) . . . 250 g

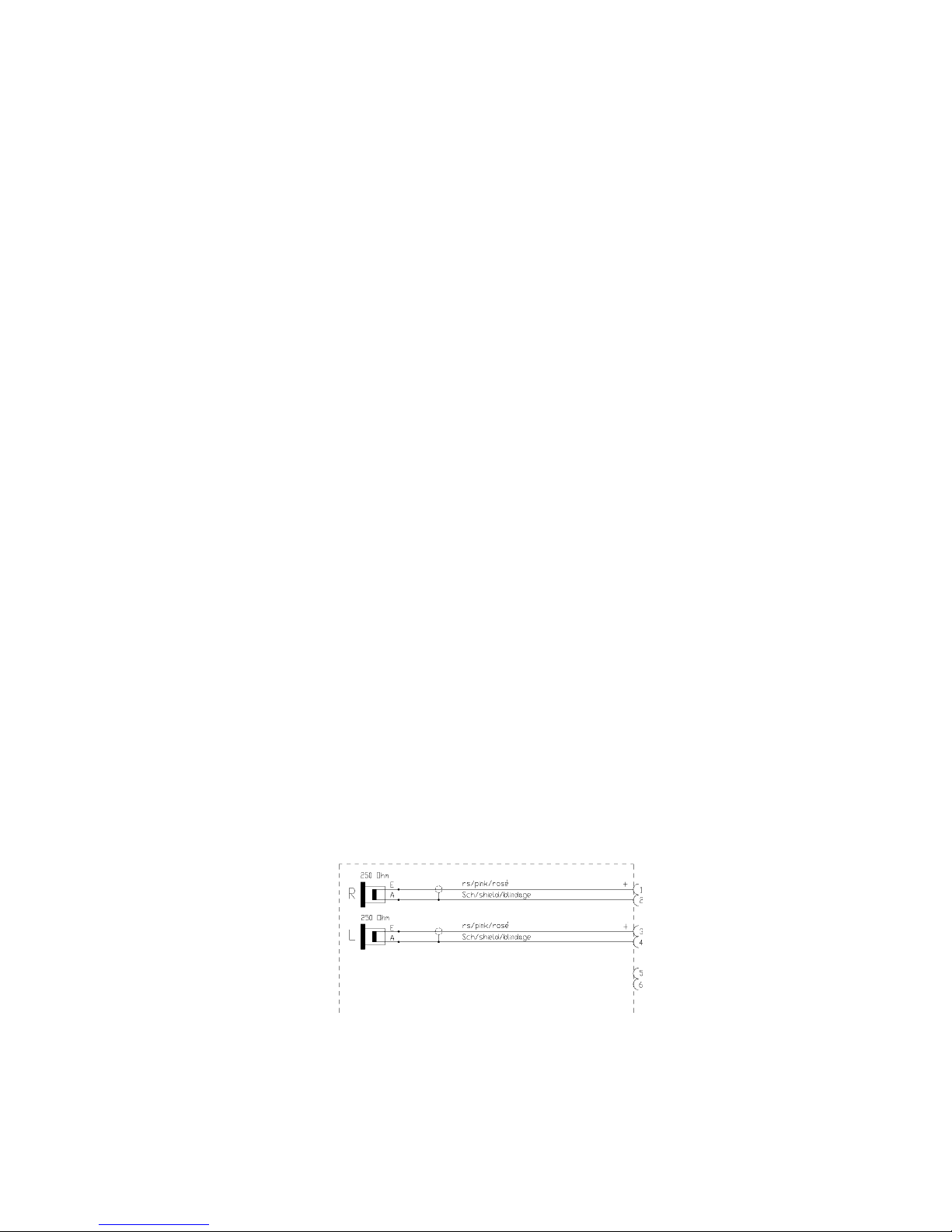

Schaltbild DT 150

DT 190

Mikrofon

Wandlerprinzip . . . . . . . . . . . dynamisch

Übertragungsbereich . . . . . . . 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . Hyperniere

Störschallauslöschung . . . . . . 30 dB

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung . . . . . . . . . . 3 mV

Nennimpedanz. . . . . . . . . . . . ca. 200 Ω

Gewicht . . . . . . . . . . . . . . . . . 100 g

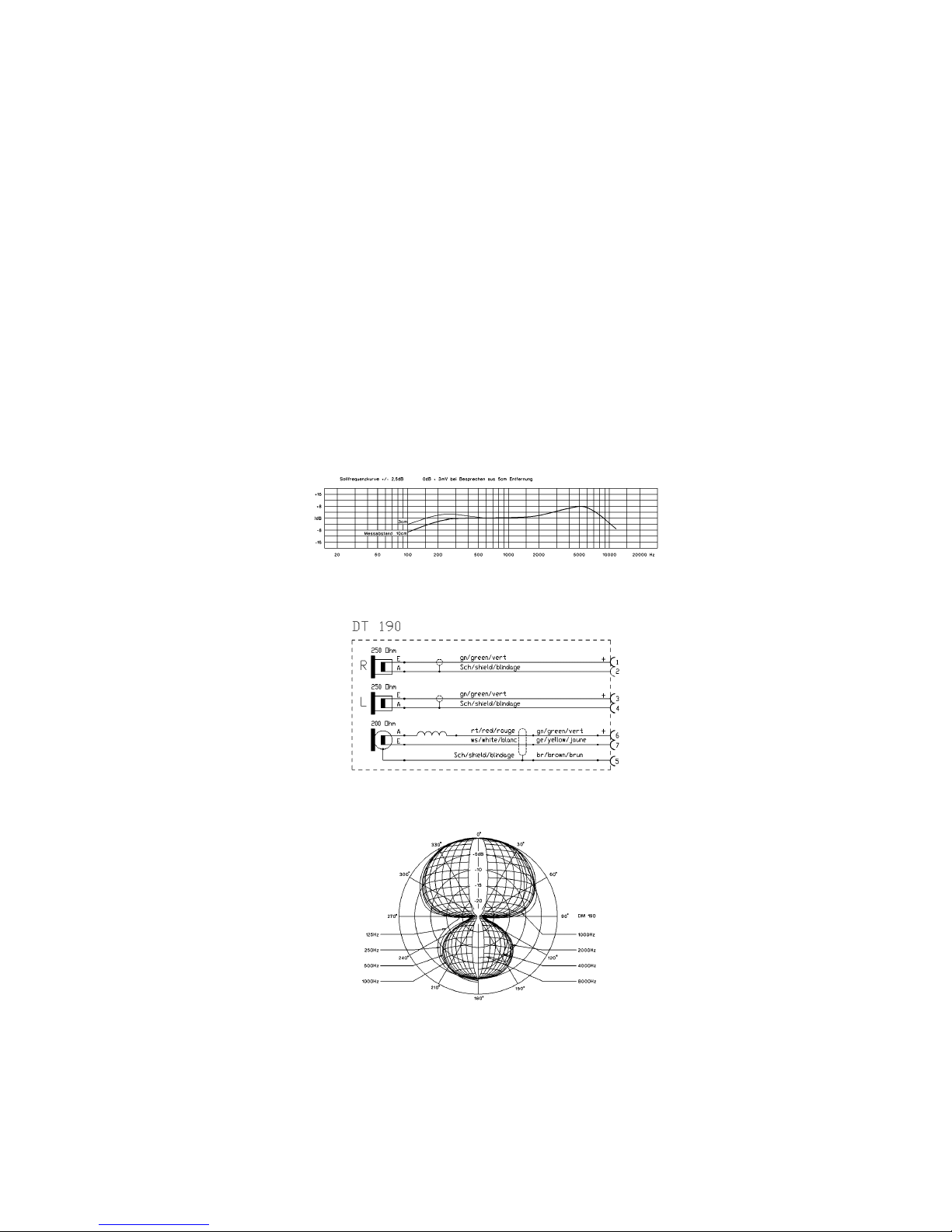

Frequenzkurve

Schaltbild

Richtdiagramm

OPERATING INSTRUCTIONS DT 150 - DT 190

Thank you for selecting the DT 150 professional studio

headphone or the DT 190 professional headset. They have been

made in Germany from high-grade materials and assembled

under stringent quality and performance tests to provide you

with a professional communications tool. Please take some

time to read through this instruction sheet to give you an idea

of the design criterion and some information on connection,

use and maintenance.

Design Features

DT 150

The DT 150 is a closed dynamic studio headphone and it

is configured for use in broadcasting, film and recording

studios.

The headphone is fully modular for easy servicing. A multi-

conductor cable is used to connect the DT 150 to external sources

and destinations via a custom connector assembly. Spare cables

for the DT 150 are available as straight or coiled. The headband

and earphone cushioning systems have been carefully designed

for maximum comfort and serviceability as we appreciate that

the DT 150 will be used for long periods of time.

DT 190

Same as the DT 150, but featuring the dynamic

hypercardioid microphone DM 190 on a fully adjustable boom

arm. It is configured for use with commentators at sports

events and other situations which require precise audio

performance from an integrated headset. It is one of the

DT 100 family of headphone products which are renown

throughout the world as the definitive standard for monitoring

and communications.

Connection

The studio headphone DT 150 and the headset DT 190

are delivered without connecting cable. For the connecting

cables available refer to „Optional Accessories“ (page 13).

The connecting cable K 100.00 is constructed using a tinsel-

conductor cord. This type of conductor resists repetitive ben-

ding without breaking, but special care must be taken when

making solder joints to connectors. Where possible it is

recommended to fit crimped brass sleeves to the conductors

and then solder the sleeve to the connector. If direct solder

connections have to be made, use a high-temperature solder-

pot to tin the tinsel conductors before making the solder joint

to the connector, but be careful that the nylon thread does not

melt. Direct solder connections can be made to all other cables

with free ends (for cable connection refer to “Wiring Diagram”

pages 14-15). On request, the necessary plugs can be mounted

at the factory.

Operation

The DT 150 and DT 190 are of a professional standard. It

is important that the external equipment they will be connec

ted

to are of good quality and of the correct impedance and power

ratings to get the best performance from them. Please refer to

the „Technical Specifications“ for detailed information.

The headphone is fully adjustable and should be positioned for

the best fit over the ears. This will give maximum long-term

comfort and will minimise sound leakage or spill.

Convention states that with the DT 190 the boom is placed over

the left ear and the earphones of the DT 190 are identified: L

and R (left and right). The microphone can be used from the

right ear, but if true L and R status should be maintained, or

split feeds are in operation, it may be necessary to make a

custom lead with the headphone connections reversed. The

L&R nomenclature plates of the DT 190 can also be swapped to

reflect these changes.

DT 190

1. Lift cap with small screwdriver.

2. Loosen flat screw.

3. Turn disc 180°. Nose of the disc

points to the upper end of the boom

arm.

4. Tighten flat screw and put cap on turning knob.

Andere Handbücher für DT 150

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Beyerdynamic Kopfhörer Handbücher

Beyerdynamic

Beyerdynamic CUSTOM ONE PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 48 Bedienungsanleitung

Beyerdynamic

Beyerdynamic FREE BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic XELENTO REMOTE Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 240 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic LAGOON ANC Bedienungsanleitung

Beyerdynamic

Beyerdynamic XELENTO REMOTE Bedienungsanleitung

Beyerdynamic

Beyerdynamic FREE BYRD Installations- und Betriebsanleitung

Beyerdynamic

Beyerdynamic LAGOON ANC Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 1350 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 880 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 900 PRO X Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 770 M Bedienungsanleitung

Beyerdynamic

Beyerdynamic SOUL BYRD Bedienungsanleitung

Beyerdynamic

Beyerdynamic CUSTOM STREET Bedienungsanleitung

Beyerdynamic

Beyerdynamic AMIRON WIRELESS Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 990 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic T 51 p Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 990 PRO Bedienungsanleitung

Beyerdynamic

Beyerdynamic AMIRON WIRELESS Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 770 M Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 100 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 297 Bedienungsanleitung

Beyerdynamic

Beyerdynamic DT 1990 PRO Bedienungsanleitung

Beliebte Kopfhörer Handbücher anderer Marken

Sony

Sony MDR-NC8 Bedienungsanleitung

AUSounds

AUSounds AU-Stream Bedienungsanleitung

ENERGY SISTEM

ENERGY SISTEM Style 7 Bedienungsanleitung

Philips

Philips SHE3622 Bedienungsanleitung

Insignia

Insignia NS-CAHBTSPORT Bedienungsanleitung

Movie Vision

Movie Vision HP-400 Bedienungsanleitung

MobiFren

MobiFren SM Pro Bedienungsanleitung

Motorola solutions

Motorola solutions PMLN8120 Bedienungsanleitung

Jaybird

Jaybird freedom Installationsanleitung

Sony

Sony MDR-ED12LP Bedienungsanleitung

HiFuture

HiFuture Tidy Buds Pro Bedienungsanleitung

Creative

Creative CB2530 Bedienungsanleitung

Renkforce

Renkforce RF FTVK-100 Bedienungsanleitung

Philips

Philips SHQ3000 Bedienungsanleitung

Sennheiser

Sennheiser 500371 Bedienungsanleitung

Califone

Califone 2924AV Bedienungsanleitung

Philips

Philips EARGEAR HE205 Series Bedienungsanleitung

Technics

Technics EAH-AZ80 Bedienungsanleitung
