Beyerdynamic Opus 53 Bedienungsanleitung

Opus 53

Produktinformation

Product Information

Informations de produit

Kondensatormikrofon

Condenser Microphone

Microphone condensateur

Sie haben sich für das Kondensatormikrofon Opus 53 von

beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Pro-

duktinformation aufmerksam durch.

Anwendung

Das Opus 53 eignet sich zur Abnahme der verschiedensten

Instrumente. Es empfiehlt sich vor allem für die Schlagzeugabnahme

wie Overhead, Snare oder Hi-Hat, für Blech- und Holzblasinstru-

mente sowie für Gitarre und andere Saiteninstrumente.

Anschluss

Das Opus 53 hat einen 3-pol. XLR-Stecker und kann an jeden

Mikrofoneingang mit Phantomspeisung (12 - 48 V) angeschlossen

werden. Wir empfehlen zum Betrieb eine Phantomspannung von

48 V.

Aufstellung

• Für besten Klang und höchste Lautstärke positionieren Sie das

Mikrofon am besten direkt vor der Schallquelle.

• Aufgrund der frequenzunabhängigen Nierencharakteristik tritt

auch bei seitlichen Bewegungen des Instruments keine Klangver-

färbung auf.

• Um maximale Rückkopplungssicherheit zu erreichen, sollten Sie

das Mikrofon so positionieren, dass die Monitorbox genau von

hinten auf das Mikrofon strahlt.

• Zur Befestigung auf Stativen mit 3/8"-Gewinde ist im Lieferum-

fang die Mikrofonklammer MKV 9 enthalten. Für Stative mit

5/8"-Gewinde können Sie den Gewindeeinsatz herausschrauben.

Zur Befestigung mit der MKV 9 drücken Sie das Mikrofon Opus 53

einfach zwischen die beiden elastischen, ovalen Backen der

Mikrofonklammer.

Pflege

Bei Bedarf reinigen Sie das Opus 53 mit einem weichen feuch-

ten Tuch. Wenn notwendig, können Sie ein mildes Reinigungsmittel

(z.B. Geschirrspülmittel) verwenden, auf keinen Fall lösemittel-

haltige Reiniger. Achten Sie darauf, dass in den Mikrofonwandler

kein Wasser läuft.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes Fach-

personal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten

sonst alle Garantieansprüche verlieren.

Version

Bez. Beschreibung . . . . . . . . . . . . . . . . . . Best.-Nr.

Opus 53 Kondensatormikrofon

(Back-Elektret), Niere,

mit Mikrofonklammer MKV 9 . . . . . . . . 460.303

Zubehör - optional

BMC 05 FM BLK Mikrofonkabel XLR-XLR, 5 m lang. . . . . 434.787

BMC 10 FM BLK Mikrofonkabel XLR-XLR, 10 m lang. . . . 434.795

MAV 800 Mikrofon-Abhängevorrichtung . . . . . . . 448.133

MAV 802 Variable Stereo-Halterung . . . . . . . . . . . 453.323

Technische Daten

(gemessen bei 48 V Phantomspeisung)

Wandlerprinzip. . . . . . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret)

Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . . . . Druckgradientenempfänger

Übertragungsbereich . . . . . . . . . . . . . . . . .

30 - 20.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . Niere

Feldleerlaufübertragungsfaktor . . . . . . . . . 5 mV/Pa = -46 dBV

Nennimpedanz . . . . . . . . . . . . . . . . . . . . . . 200 Ω

Nennabschlussimpedanz. . . . . . . . . . . . . . . > 1 kΩ

Max. Grenzschalldruckpegel

bei f = 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . 136 dB (bei 48 V Phantomspeisung)

126 dB (bei 12 V Phantomspeisung)

Geräuschspannungsabstand bei 1 Pa . . . . . 64 dB

A-bewerteter

Äquivalentschalldruckpegel . . . . . . . . . . . . 22 dB

Spannungsversorgung . . . . . . . . . . . . . . . . 12 - 48 V Phantom

(empfohlene Phantomspeisung: 48 V)

Stromaufnahme . . . . . . . . . . . . . . . . . . . . . < 6 mA

Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-pol. XLR

Gewicht (ohne Klammer) . . . . . . . . . . . . . . 36 g

Thank you for selecting the Opus 53 condenser microphone.

Please take some time to read carefully through this product

information before setting up the equipment.

Application

The Opus 53 has been designed for miking various instruments.

It is ideal for miking drums such as overhead, snare or hi-hat, for

brass and woodwind instruments as well as for guitars and other

string instruments.

Connection

The Opus 53 is equipped with a 3-pin XLR-plug and can be

connected to any microphone input supplying phantom power (12 -

48 V). We recommend a phantom power of 48 V.

Setting up and use

• To achieve the best results place the microphone directly in front

of the sound source.

• Due to the cardioid polar pattern independent of frequency there

is no coloration even when the instrument is moved off-axis.

• To achieve the maximum gain before feedback, place the monitor

on an 180° axis from the front of the microphones.

• Supply of the Opus 53 includes the MKV 9 microphone clamp for

mounting onto stands with 3/8" thread. For stands with 5/8"

thread unscrew the 3/8" thread insertion piece. For mounting

with the MKV 9 clamp the microphone shaft is pressed between

the two flexible jaws of the clamp.

Maintenance

Use a soft, damp cloth for cleaning the Opus 53 microphone.

If necessary, you can use a gentle cleansing agent (such as washing-

up liquid). Make sure not to allow any water to enter the transducer

element and never use any solvent cleansers.

Service

Servicing must be carried out by qualified service personnel

only. Dismantling the microphone yourself will render the guarantee

null and void.

Version

Model Description . . . . . . . . . . . . . . . . . . . . . Order #

Opus 53 Condenser microphone

(back electret), cardioid,

with MKV 9 microphone clamp. . . . . . . 460.303

Optional Accessories

BMC 05 FM BLK Mic cable XLR-XLR, 5 m long . . . . . . . . . 434.787

BMC 10 FM BLK Mic cable XLR-XLR, 10 m long . . . . . . . . 434.795

MAV 800 Clip for hanging mounting of

microphones . . . . . . . . . . . . . . . . . . . . . 448.133

MAV 802 Multi-purpose mounting for two

microphones . . . . . . . . . . . . . . . . . . . . . 453.323

Technical Specifications

(measured with 48 V phantom power)

Transducer type . . . . . . . . . . . . . . . . . . . . . Condenser (back-electret)

Operating principle. . . . . . . . . . . . . . . . . . . Pressure gradient

Frequency response . . . . . . . . . . . . . . . . . . 30 - 20,000 Hz

Polar pattern. . . . . . . . . . . . . . . . . . . . . . . . Cardioid

Open circuit voltage . . . . . . . . . . . . . . . . . . 5 mV/Pa = -46 dBV

Nominal impedance . . . . . . . . . . . . . . . . . . 200 Ω

Load impedance . . . . . . . . . . . . . . . . . . . . . > 1 kΩ

Max. SPL at f = 1 kHz . . . . . . . . . . . . . . . . . 136 dB (at 48 V phantom power)

126 dB (at 12 V phantom power)

S/N ratio rel. to 1 Pa . . . . . . . . . . . . . . . . . . 64 dB

A-weighted equivalent SPL. . . . . . . . . . . . . 22 dB

Supply voltage . . . . . . . . . . . . . . . . . . . . . . 12 - 48 V phantom

(recommended 48 V)

Current consumption . . . . . . . . . . . . . . . . . < 6 mA

Connection . . . . . . . . . . . . . . . . . . . . . . . . . 3-pin XLR

Weight (without mic clamp). . . . . . . . . . . . 36 g

Nous vous félicitons pour l’achat du microphone condensa-

teur Opus 53 de beyerdynamic et vous remercions de votre confian-

ce. Veuillez lire attentivement ces informations produit avant de la

mise en marche du microphone.

Application

L’Opus 53 est un microphone conçu spécialement pour la prise

de son d’instruments comme la batterie, la prise d’ambiance

«Overhead» des batteries, les cuivres, des instruments à vent en bois,

la guitare et des instruments à cordes.

Branchement

L’Opus 53 est muni d’une embase XLR à 3 broches. Il se bran-

che directement sur toute entrée micro pouvant fournir un courant

fantôme entre 12 et 48 V. Nous recommandons un courant fantôme

de 48 V.

Fixation et positionnement

• Pour obtenir les meilleurs résultats, il faut placer le microphone

directement devant la source sonore.

• Grâce à la directivité cardioïde sur toute la bande passante du

Opus 53 il n’y a pas de risque de coloration du son, même lors-

que l’instrument se déplace hors axe du microphone.

• L’Opus 53 disposant d’une sensibilité élevée, il faut veiller, lors

d’une utilisation sur une scène, que les moniteurs de retour

soient placés dans un angle d’environ 180° par rapport à l’axe

longitudinal du microphone.

• L’Opus 53 est fourni avec une pince de micro MKV 9 muni d’un

filetage 3/8". Si vous utilisez un pied de sol avec un filetage 5/8"

il vous suffit de dévisser l’insert 3/8". La matière souple de la

MKV 9 permet une fixation aisée par simple écartement des sup-

ports.

Entretien

Si nécessaire, veuillez nettoyer l’Opus 53 avec un tissu doux

humidifié. Vous pouvez ajouter un produit vaiselle; n’utilisez jamais

des détergents; éviter toute pénétration de l’eau dans le transduc-

teur du microphone.

Service après-vente

En cas de dommage, veuillez vous adresser au service après-

vente de beyerdynamic. N’ouvriez pas le microphone, vous risqueriez

sinon de perdre vos droits de garantie.

Version

Modèle Description . . . . . . . . . . . . . . . . . . . . . Art. N°

Opus 53 Microphone condensateur

(back électret), cardioïde, avec

pince de microphone MKV 9 . . . . . . . . . 460.303

Accessories en option

BMC 05 FM BLK Câble de microphone XLR-XLR, 5 m . . . 434.787

BMC 10 FM BLK Câble de microphone XLR-XLR, 10 m . . 434.795

MAV 800 Suspension microphone. . . . . . . . . . . . . 448.133

MAV 802 Fixation stéréo variable . . . . . . . . . . . . . 453.323

Spécifications techniques

(avec alimentation fantôme de 48 V)

Type de transducteur . . . . . . . . . . . . . . . . . Condensateur (back-électret)

Fonctionnement acoustique . . . . . . . . . . . . Gradient de pression

Bande passante. . . . . . . . . . . . . . . . . . . . . . 30 - 20.000 Hz

Directivité . . . . . . . . . . . . . . . . . . . . . . . . . . Cardioïde

Sensibilité . . . . . . . . . . . . . . . . . . . . . . . . . . 5 mV/Pa = -46 dBV

Impédance nominale . . . . . . . . . . . . . . . . . 200 Ω

Impédance de charge nom. . . . . . . . . . . . . > 1 kΩ

Niveau de pression sonore max.

f = 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 dB (alimentation fantôme 48 V)

126 dB (alimentation fantôme 12 V)

Rapport signal/bruit, 1 Pa . . . . . . . . . . . . . . 64 dB

Pression sonore pondérée A . . . . . . . . . . . . 22 dB

Alimentation. . . . . . . . . . . . . . . . . . . . . . . . 12 - 48 V fantôme

(recommandé: 48 V)

Consommation . . . . . . . . . . . . . . . . . . . . . . < 6 mA

Connecteur . . . . . . . . . . . . . . . . . . . . . . . . . XLR 3 broches

Poids (sans pince de fixation) . . . . . . . . . . . 36 g

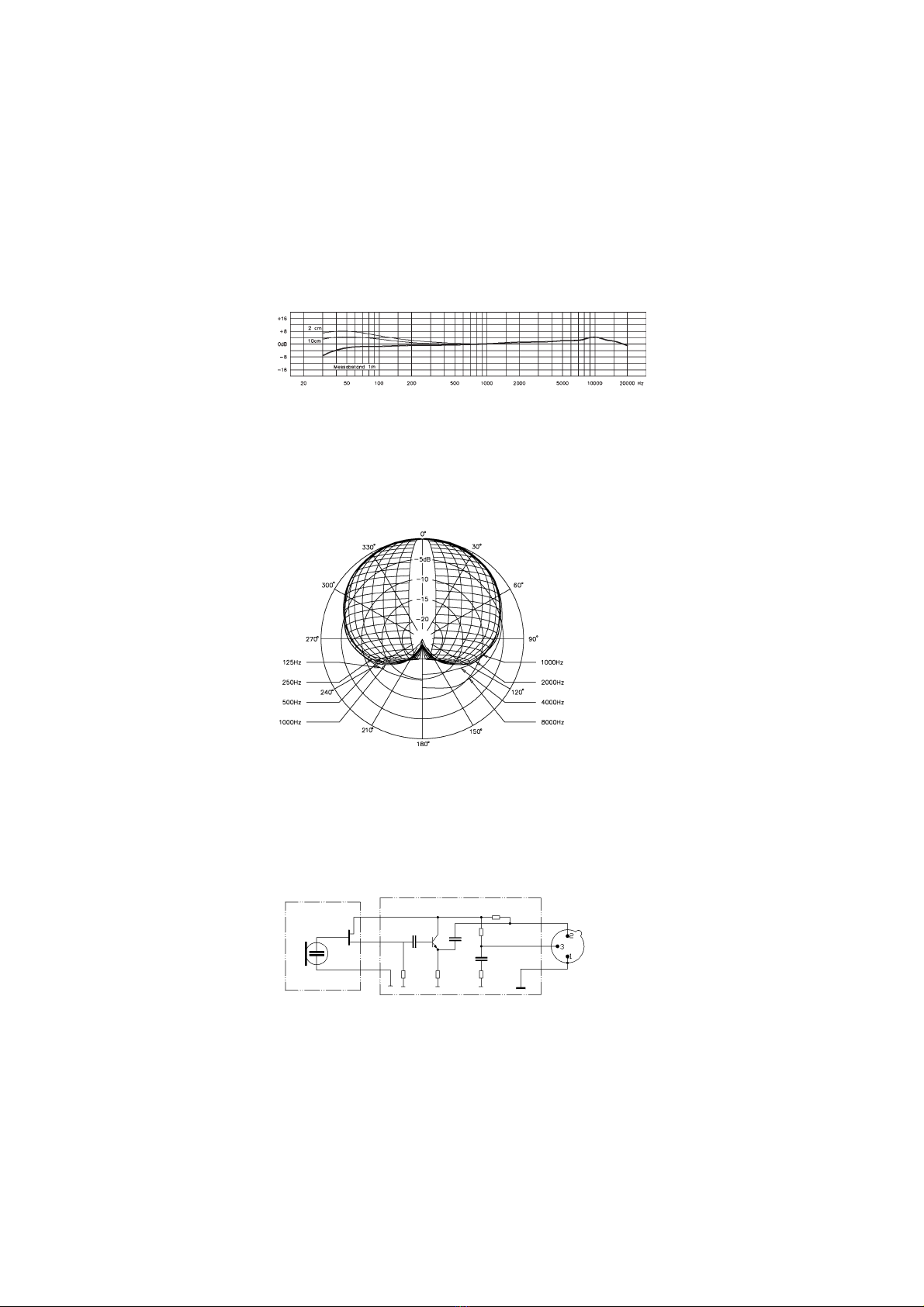

Frequenzkurve / Frequency response curve /

Courbe de fréquence

Schaltbild /

Wiring diagram /

Diagramme de câblage

Richtdiagramm /

Polar pattern /

Directivité

± 2,5 dB 0 dB 5 mV/Pa Opus 53

DEF3/PI Opus 53 (01.06)/554.847/Hoh. • Änderungen, Irrtümer und Druckfehler vorbehalten • Subject to change without notice • Sous réserve de modifications • Printed in Germany

beyerdynamic GmbH & Co. KG

Theresienstr. 8

D-74072 Heilbronn

Tel. +49 (0) 71 31 / 617-0

Fax +49 (0) 71 31 / 617-224

[email protected]

www.beyerdynamic.de

beyerdynamic Inc. USA

56 Central Ave.

Farmingdale, NY 11735

Tel. +1 (631) 293-3200

Fax +1 (631) 293-3288

[email protected]

www.beyerdynamic.com

beyerdynamic U.K. Ltd.

17 Albert Drive

Burgess Hill RH15 9TN

Tel. +44 (0)1444 / 258258

Fax +44 (0)1444 / 258444

[email protected]

www.beyerdynamic.co.uk

Inhaltsverzeichnis

Sprachen:

Andere Beyerdynamic Mikrofon Handbücher

Beyerdynamic

Beyerdynamic MPR 210 Bedienungsanleitung

Beyerdynamic

Beyerdynamic M 160 Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG-X 60 Installations- und Betriebshandbuch

Beyerdynamic

Beyerdynamic CLASSIS BM 53 USB Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG H54c Bedienungsanleitung

Beyerdynamic

Beyerdynamic MCS 523 Bedienungsanleitung

Beyerdynamic

Beyerdynamic CLASSIS RM 30 Bedienungsanleitung

Beyerdynamic

Beyerdynamic Classis BM 32 Installations- und Betriebshandbuch

Beyerdynamic

Beyerdynamic TG V35d s Konfigurationshandbuch

Beyerdynamic

Beyerdynamic Opus 87 Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG H74 Bedienungsanleitung

Beyerdynamic

Beyerdynamic MCE 86 II Bedienungsanleitung

Beyerdynamic

Beyerdynamic FOX Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG V70D Bedienungsanleitung

Beyerdynamic

Beyerdynamic MCS-D 3171 Bedienungsanleitung

Beyerdynamic

Beyerdynamic Opus 89 Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG V50d Bedienungsanleitung

Beyerdynamic

Beyerdynamic MPR 210 Bedienungsanleitung

Beyerdynamic

Beyerdynamic CM 930 Bedienungsanleitung

Beyerdynamic

Beyerdynamic MCE 72 Series Bedienungsanleitung

Beyerdynamic

Beyerdynamic M 69 Bedienungsanleitung

Beyerdynamic

Beyerdynamic TG D58c Bedienungsanleitung

Beyerdynamic

Beyerdynamic Classis GM 301 Bedienungsanleitung

Beyerdynamic

Beyerdynamic Classis OM 302 Bedienungsanleitung

Beliebte Mikrofon Handbücher anderer Marken

IK Multimedia

IK Multimedia iRig Stream MIC PRO Bedienungsanleitung

DAPAudio

DAPAudio RM-101 Bedienungsanleitung

AKG

AKG CHM 21 Bedienungsanleitung

Sennheiser

Sennheiser evolution wireless series EM 100 Bedienungsanleitung

Sony

Sony C-48 Bedienungsanleitung

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Bedienungsanleitung

Shure

Shure WH30TQG Bedienungsanleitung

auna PRO

auna PRO MIC-900 Bedienungsanleitung

AKG

AKG D 3800 Bedienungsanleitung

Shure

Shure KSM141 Bedienungsanleitung

MAIIN SOUND

MAIIN SOUND IIN style Bedienungsanleitung

Earthworks

Earthworks TC25 Bedienungsanleitung

Sennheiser

Sennheiser evolution D1 Bedienungsanleitung

Alesis

Alesis MicLink Wireless Bedienungsanleitung

DSPPA

DSPPA D6234 Bedienungsanleitung

Monacor

Monacor IMG STAGELINE ECM-300B Bedienungsanleitung

Ansr Audio

Ansr Audio Scan16 Bedienungsanleitung

Shure

Shure MXA710 Series Bedienungsanleitung
