BGS technic 1708 Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 1708

Kupplungs-Zentrierwerkzeug-Satz

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

VERWENDUNGSZWECK

Das Zentrierwerkzeug ist passend für Kupplungsscheiben-Nabe mit 15 bis 28 mm Ø und

ermöglicht eine genaue Zentrierung der Kupplungsscheibe bei Fahrzeugen mit oder ohne

Führungslager. Bei Fahrzeugen ohne Führungslager erfolgt die Ausrichtung der Reibscheibe an der

Reibfläche der Kupplungsdruckplatte.

SICHERHEITSHINWEISE

•Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit diesem Produkt oder dessen Verpackung spielen.

•Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.

•Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.

•Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.

•Arbeiten sie immer nach Angaben des Fahrzeugherstellers. Diese Anleitung dient

ausschließlich zur Veranschaulichung des Produktes und ersetzt keinesfalls

fahrzeugspezifische Serviceliteratur.

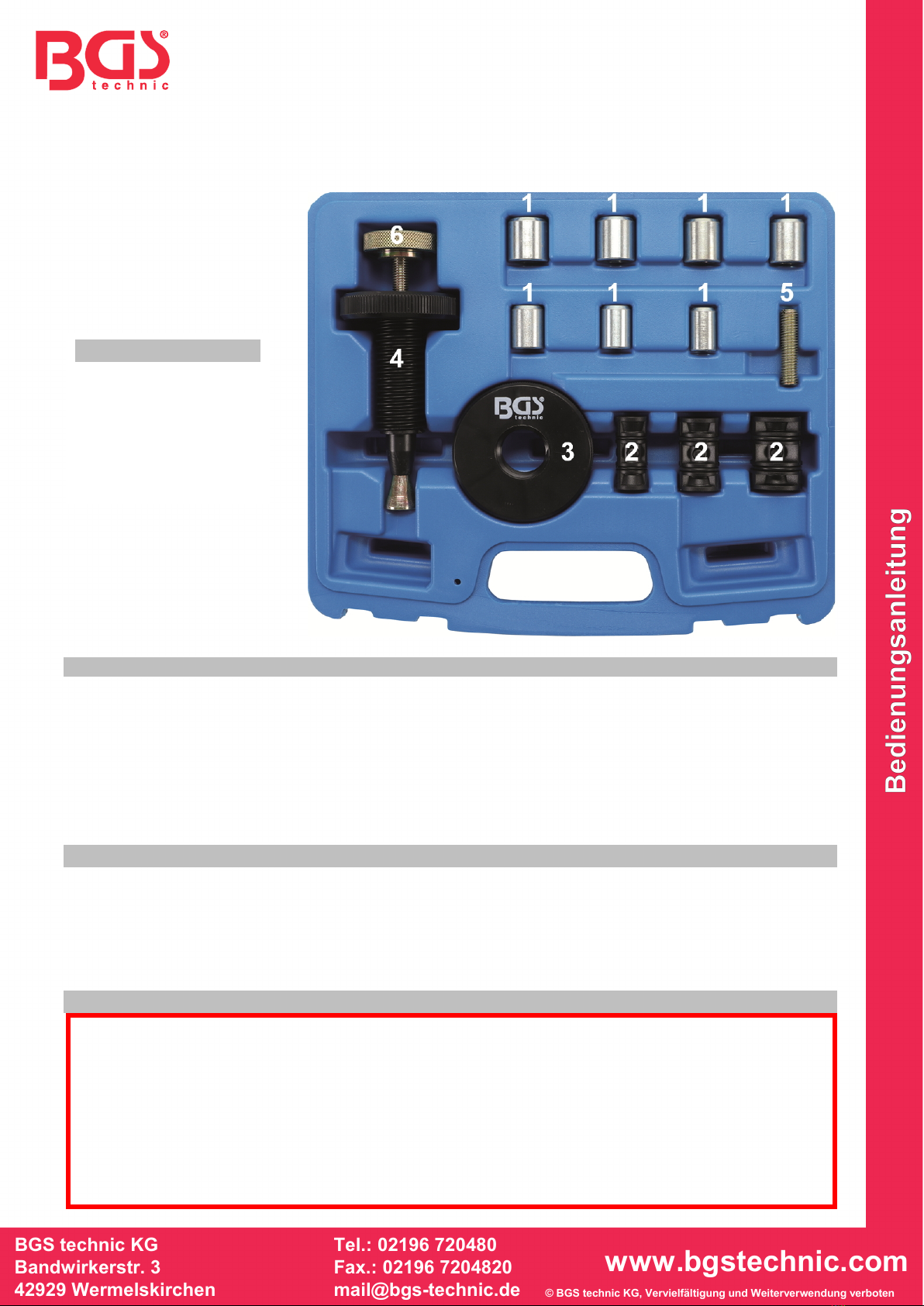

LIEFERUMFANG

1 Zentrierhülsen (x7)

2 Spreizhülsen (x3)

3 Klemmmutter

4 Hauptteil

5 Gewindebolzen

6 Spreizspindel

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

VERWENDUNG

1. Spannmutter (3) auf das Gewinde vom Hauptteil (4) schrauben.

2. Passende Spreizbuchse (2) am Hauptteil (4) montieren. Die Spreizbuchse muss so knapp wie

möglich in der Kupplungsscheiben-Nabe sitzen.

3. Kupplungsscheibe auf die Kupplungsdruckplatte legen und Zentrierwerkzeug von vorne durch

die Druckplatte führen bis Spreizhülse komplett in der Kupplungsscheiben-Nabe sitzt.

4. Spreizhülse (2) mit der Spreizspindel (6) soweit spreizen bis diese fest in der

Kupplungsscheiben-Nabe arretiert ist.

5. Kupplungsscheibe an der Reibfläche der Druckplatte ausrichten und durch Drehen der

Spannmutter (3) gegen die Membranfeder die Kupplungsscheibe festsetzen.

5a. Bei Zentrierung über Pilotlager muss zusätzlich der Gewindebolzen (5) und die passende

Zentrierhülse (1) am Ende des Zentrierwerkzeugs verbaut werden.

6. Kupplungsdruckplatte mit Kupplungsscheibe auf Schwungrad montieren.

6a. Bei Zentrierung über Pilotlager darauf achten, dass die Zentrierhülse (1) korrekt im Pilotlager

sitzt.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1708

Clutch Aligning Tool Set

ATTENTION

Read the operating instructions and the included safety information carefully before using the product.

Use the product correctly, with caution and only for the intended purpose.

Failure to observe the safety instructions can lead to damage, injury and voiding of the warranty.

Keep these instructions in a safe and dry place for future reference.

Include the operating instructions if you pass the product on to third parties.

INTENDED USE

The centering tool set is suitable for clutch disc hubs with diameter from 15 to 28 mm and enables

precise centering of the clutch disc on vehicles with or without guide bearings. On vehicles without a

guide bearing, the friction disc will be aligned on the friction surface of the clutch pressure plate.

SAFETY INFORMATIONS

•Keep children and unauthorized persons away from the work area.

•Do not let children play with this product or its packaging.

•Make sure that the work area is adequately illuminated.

•Keep the work area clean, tidy, dry and free of other materials.

•Do not let untrained people work with this tool set.

•Always work according to the vehicle manufacturer's instructions. This manual serves only to

illustrate the product and in no way replaces vehicle-specific service literature.

SCOPE OF DELIVERY

1 Centering sleeves (x7)

2 Spreading sleeves (x3)

3 Clamp nut

4 Main part

5 Threaded bolts

6 Spreading spindle

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

USE

1. Screw the split nut (3) onto the thread of the main body (4).

2. Assemble a suitable strut nut (2) with the main body (4). The strut nut should be as close a

possible to the clutch disc hub.

3. Place clutch disc on clutch pressure plate and push the aligning tool front to back through the

pressure plate until the strut nut fits in the clutch disc hub, completely.

4. Strut the strut nut (2) with the strut spindle (6) until it is firmly locked in the disc hub.

5. Align with the pressure plate and lock against the diaphragm spring of the clutch disc by turning

the split nut (3).

5a. When centering via a guide bearing, you need to attach the thread bolt (5)

and the suitable center sleeve (1) to the end of the aligning punch.

6. Mount the pressure plate and clutch disc to the flywheel.

6a. When centering via a guide bearing, make sure that the center sleeve (1)

fits into the disc hub correctly.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1708

Jeu d’outils pour centreur d'embrayages

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

UTILISATION PRÉVUE

L’outil de centrage convient pour des moyeux de disque d’embrayage d’un diamètre de 15 à 28 mm

et permet un centrage précis du disque d’embrayage dans les véhicules avec ou sans paliers de

guidage. Dans le cas de véhicules sans paliers de guidage, le disque de friction est aligné avec la

surface de friction du plateau de pression d’embrayage.

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec ce produit ou avec son emballage.

•Assurez-vous que la zone de travail est suffisamment éclairée.

•Le poste de travail doit être propre, bien rangé, sec et exempt d’autres matériaux.

•Ne laissez pas travailler des personnes non formées avec ce jeu d’outils.

•Travaillez toujours en fonction des informations du fabricant du véhicule. Les présentes

instructions servent exclusivement à expliquer le fonctionnement du produit et ne remplacent

en aucun cas la documentation de service spécifique du véhicule.

CONTENU DE LA LIVRAISON

1 Manchons de centrage (x7)

2 Manchons d’expansion (x3)

3 Écrou de serrage

4 Pièce principale

5 Boulon fileté

6 Broche d’expansion

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

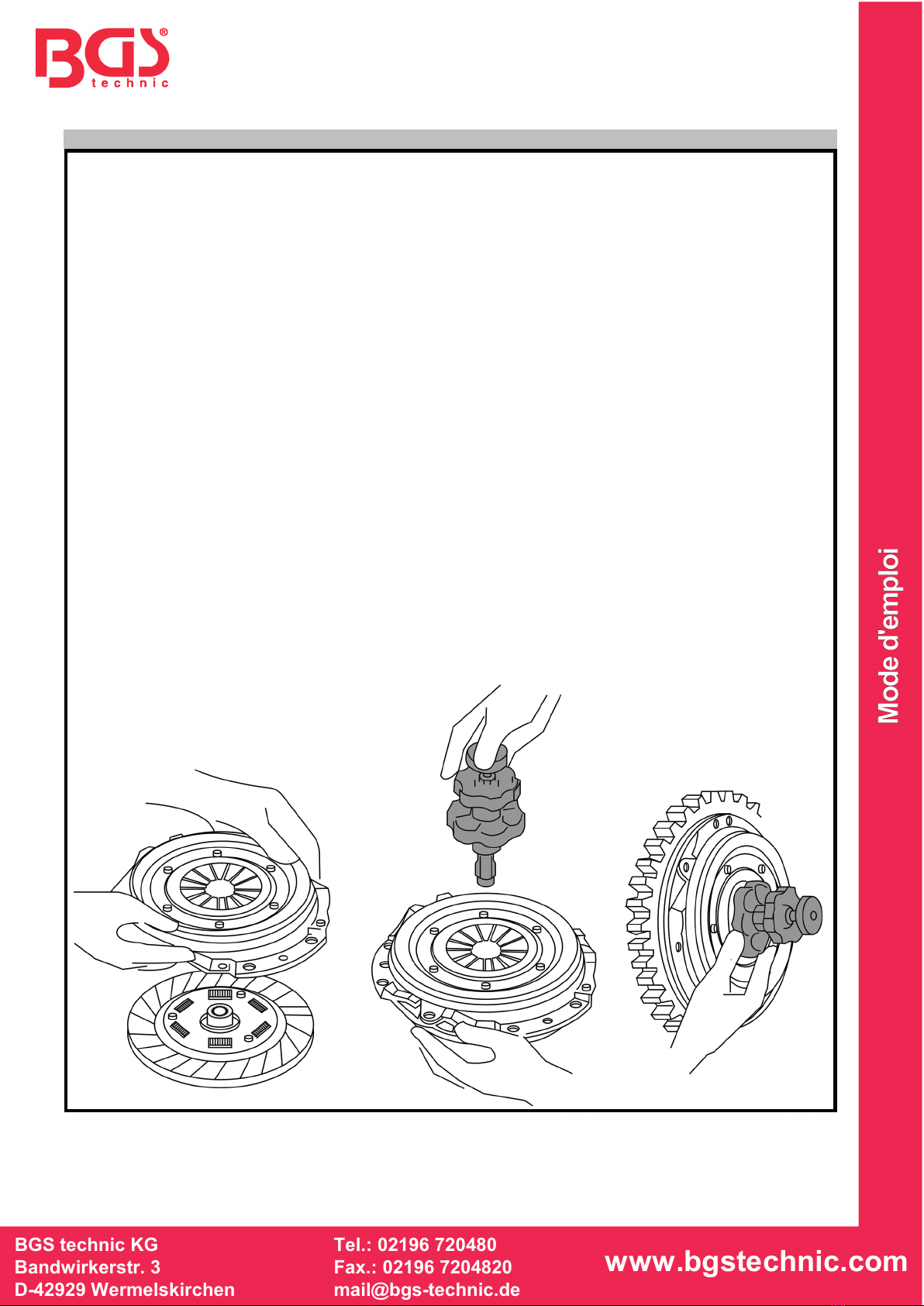

UTILISATION

1. Vissez l’écrou de serrage (3) sur le filetage de la pièce principale (4).

2. Montez le manchon d’expansion (2) approprié sur la pièce principale (4). Le manchon

d’expansion doit être logé aussi étroitement que possible dans le moyeu du disque

d’embrayage.

3. Placez le disque d’embrayage sur le plateau de pression d’embrayage et guidez l’outil de

centrage à travers la plaque de compression depuis l’avant, jusqu’à ce que le manchon

d’expansion soit complètement logé dans le moyeu du disque d’embrayage.

4. Écartez le manchon d’expansion (2) avec la broche d’expansion (6) jusqu’à ce qu’il soit

fermement serré dans le moyeu du disque d’embrayage.

5. Alignez le disque d’embrayage sur la surface de friction de la plaque de compression et fixez le

disque d’embrayage en tournant l’écrou de serrage (3) contre le ressort à membrane du disque

d’embrayage.

5a. Lors du centrage sur des paliers pilotes, le boulon fileté (5) et la douille de centrage

correspondante (1) doivent en plus être installés à l’extrémité de l’outil de centrage.

6. Montez le plateau de pression de l’embrayage avec le disque d’embrayage sur le volant

d’inertie.

6a. Lors du centrage par l’intermédiaire de roulements pilotes, assurez-vous que le manchon de

centrage (1) est correctement logé dans le roulement pilote.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 1708

Juego de herramienta centradora de embragues

ATENCIÓN

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

USO PREVISTO

La herramienta de centrado es adecuada para bujes de discos de embrague con un Ø de 15 a 28

mm y permite centrar con precisión el disco de embrague en vehículos con o sin cojinete guía. En los

vehículos sin cojinetes guía, la alineación del disco de fricción se realiza en la superficie de fricción

del plato de presión del embrague.

INDICACIONES DE SEGURIDAD

•Mantenga a los niños y personas no autorizadas lejos del área de trabajo.

•No permita que los niños jueguen con este dispositivo o su embalaje.

•Asegúrese de que el área de trabajo está suficientemente iluminada.

•Mantenga el área de trabajo limpia, ordenada, seca y libre de materiales que no vaya a utilizar.

•No permita que personas no capacitadas trabajen con este juego de herramientas.

•Trabaje siempre de acuerdo con las instrucciones del fabricante del vehículo. El presente

manual tiene como único objetivo ilustrar el producto y no sustituye a la literatura de servicio

específica del vehículo.

ALCANCE DE SUMINISTRO

1 Casquillos de centrado (x7)

2 Manguitos de expansión (x3)

3 Tuerca de sujeción

4 Pieza principal

5 Perno roscado

6 Husillo de expansión

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APLICACIÓN

1. Enrosque la tuerca de sujeción (3) en la rosca de la pieza principal (4).

2. Monte un casquillo de expansión adecuado (2) en la pieza principal (4). El casquillo de

expansión debe asentarse lo más firmemente posible en el buje del disco de embrague.

3. Coloque el disco de embrague en el plato de presión del embrague y pase la herramienta de

centrado por el plato de presión desde la parte delantera hasta que el manguito de expansión

esté completamente asentado en el buje del disco de embrague.

4. Extienda el manguito de expansión (2) con el husillo de expansión (6) hasta que quede

firmemente bloqueado en el buje del disco de embrague.

5. Alinee el disco de embrague con la superficie de fricción del plato de presión y fije el disco de

embrague girando la tuerca de sujeción (3) contra el muelle de la membrana.

5a. Cuando el centrado se realiza a través de un cojinete piloto, el perno roscado (5) y el casquillo

de centrado correspondiente (1) se deben instalar adicionalmente en el extremo de la herramienta

de centrado.

6. Monte el plato de presión del embrague con el disco de embrague en el volante.

6a. Al centrar mediante el cojinete piloto, asegúrese de que el casquillo de centrado (1) esté

correctamente asentado en el cojinete piloto.

Inhaltsverzeichnis

Sprachen:

Andere BGS technic Elektrowerkzeuge Handbücher

BGS technic

BGS technic 3210 Bedienungsanleitung

BGS technic

BGS technic BGS 3236 Bedienungsanleitung

BGS technic

BGS technic 62674 Bedienungsanleitung

BGS technic

BGS technic 9444 Bedienungsanleitung

BGS technic

BGS technic 55400 Bedienungsanleitung

BGS technic

BGS technic 72089 Bedienungsanleitung

BGS technic

BGS technic 8443 Bedienungsanleitung

BGS technic

BGS technic BGS 9928 Bedienungsanleitung

BGS technic

BGS technic 8834 Bedienungsanleitung

BGS technic

BGS technic 3239 Bedienungsanleitung

BGS technic

BGS technic 62630-1 Bedienungsanleitung

BGS technic

BGS technic 9942 Bedienungsanleitung

BGS technic

BGS technic 3201 Bedienungsanleitung

BGS technic

BGS technic 6835 Bedienungsanleitung

BGS technic

BGS technic 3650 Bedienungsanleitung

BGS technic

BGS technic 3237 Bedienungsanleitung

BGS technic

BGS technic 55412 Bedienungsanleitung

BGS technic

BGS technic 8421 Bedienungsanleitung

BGS technic

BGS technic 3282 Bedienungsanleitung

BGS technic

BGS technic BGS 9319 Bedienungsanleitung

BGS technic

BGS technic 3234 Bedienungsanleitung

BGS technic

BGS technic 8841 Bedienungsanleitung

BGS technic

BGS technic 8495 Bedienungsanleitung

BGS technic

BGS technic 8320 Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
