Art. 67310

Universal- Radlagerwerkzeugsatz

VERWENDUNGSZWECK

Das Universal-Werkzeug wurde konstruiert für die Demontage und Montage von Radlagern und ist

passend für verschiedene Fahrzeuge.

WERKZEUGE

1 Druckhülse, Ø innen 82,9 mm, Ø außen 91 mm, 54 mm lang

2 Druckhülse, Ø innen 75,5 mm, Ø außen 86 mm, 50 mm lang

3 Druckhülse, Ø innen 69,9 mm, Ø außen 76 mm, 47 mm lang

4 Druckscheibe Ø 55,5 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund

5 Druckscheibe Ø 59 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund

6 Druckscheibe Ø 62 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund

7 Druckscheibe Ø 65 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund

8 Druckscheibe Ø 66 mm mit 6 mm x Ø 33 mm Bund, Stärke 17,5 mm inkl. Bund

9 Druckscheibe Ø 71,5 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund

10 Druckscheibe Ø 73 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund

11 Druckscheibe Ø 78 mm mit 6 mm x Ø 42 mm Bund, Stärke 17,5 mm inkl. Bund

12 Druckscheibe Ø 84 mm mit 6 mm x Ø 52 mm Bund, Stärke 17,5 mm inkl. Bund

13 Druckscheibe Ø 86 mm mit Bund für Druckhülse Nr.2, Stärke 12 mm inkl. Bund

14 Druckscheibe Ø 91 mm mit Bund für Druckhülse Nr.1, Stärke 12 mm inkl. Bund

15 Spindel, Ø 22 x 265 mm, Schlüsselweite 32 mm

16 U-Scheibe

17 Buchse Ø 40 mm x 36 mm

18 Lager

19 Spindelmutter, Schlüsselweite 32 mm

20 3x Abdrückschrauben M12 x 1,5

21 3x Abdrückschrauben M14 x 1,5

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

SICHERHEITSHINWEISE

•Verwenden Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen

Hebepunkte.

•Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass es durch Achsständer oder

Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie sicher, dass die

Handbremse fest angezogen ist.

•Verwenden Sie immer eine Schutzbrille, insbesondere beim Arbeiten unter Fahrzeugen.

•Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.

•Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das

Werkzeug als auch das Bauteil beschädigt werden kann.

•Verwenden Sie keinen Schlagschrauber, andernfalls kann die Spindel beschädigt werden.

•Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.

•Vor Verwendung des Werkzeugs das Gewinde an der Spindel und Ausdrückschrauben fetten.

•Überprüfen und Ersetzen Sie gegebenenfalls beschädigte Bauteile

ANWENDUNG

1. Radnabe mit Abdrückschrauben Nr. 21 oder 22 aus dem Radlager ziehen.

2. Abdrückschrauben in die Radnabe drehen.

3. Radnabe in Demontagestellung drehen. Diese Stellung ist erreicht, wenn die Abdrückschrauben

sich an Bauteilen des Radlagergehäuses abstützen können.

4. Abdrückschrauben nacheinander festziehen, die Radnabe wird dadurch aus dem Radlager

gezogen. Achtung: Abdrückschrauben nicht zu stark auf Vorspannung bringen, ansonsten

besteht die Gefahr, dass die Radnabe sich im Radlager verkantet.

Hinweis: Besteht nur eine Abstützmöglichkeit gehen Sie wie folgt vor:

a. Die Radnabe mit einer Abdrückschraube ein wenig aus dem Lager ziehen, danach die

Abdrückschraube wieder leicht lösen.

b. Radnabe 180° drehen

c. Radnabe mit der anderen Abdrückschraube erneut ein wenig aus dem Lager ziehen

d. Schritt a und b mehrere Male wiederholen bis die Radnabe demontiert ist.

180°

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

ANWENDUNG (Beispiel)

Die einzelnen Werkzeuge im Satz lassen sich vielfach kombinieren, die dargestellte Kombination ist

nur eine von vielen Möglichkeiten.

Demontage

Montage

Spindel Lager Achskörper Druckhülse Druckscheibe

Druckscheibe Lager Mutter

Mutter Lager Hülse Druckscheibe

Druckscheibe Lager Achskörper Spindel

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 67310

Universal Wheel Bearing Tool Set

GENERAL NOTES

This tool setisdesigned for dismantling and mounting of wheel bearings, thereby

this set issuitable for many different vehicles.

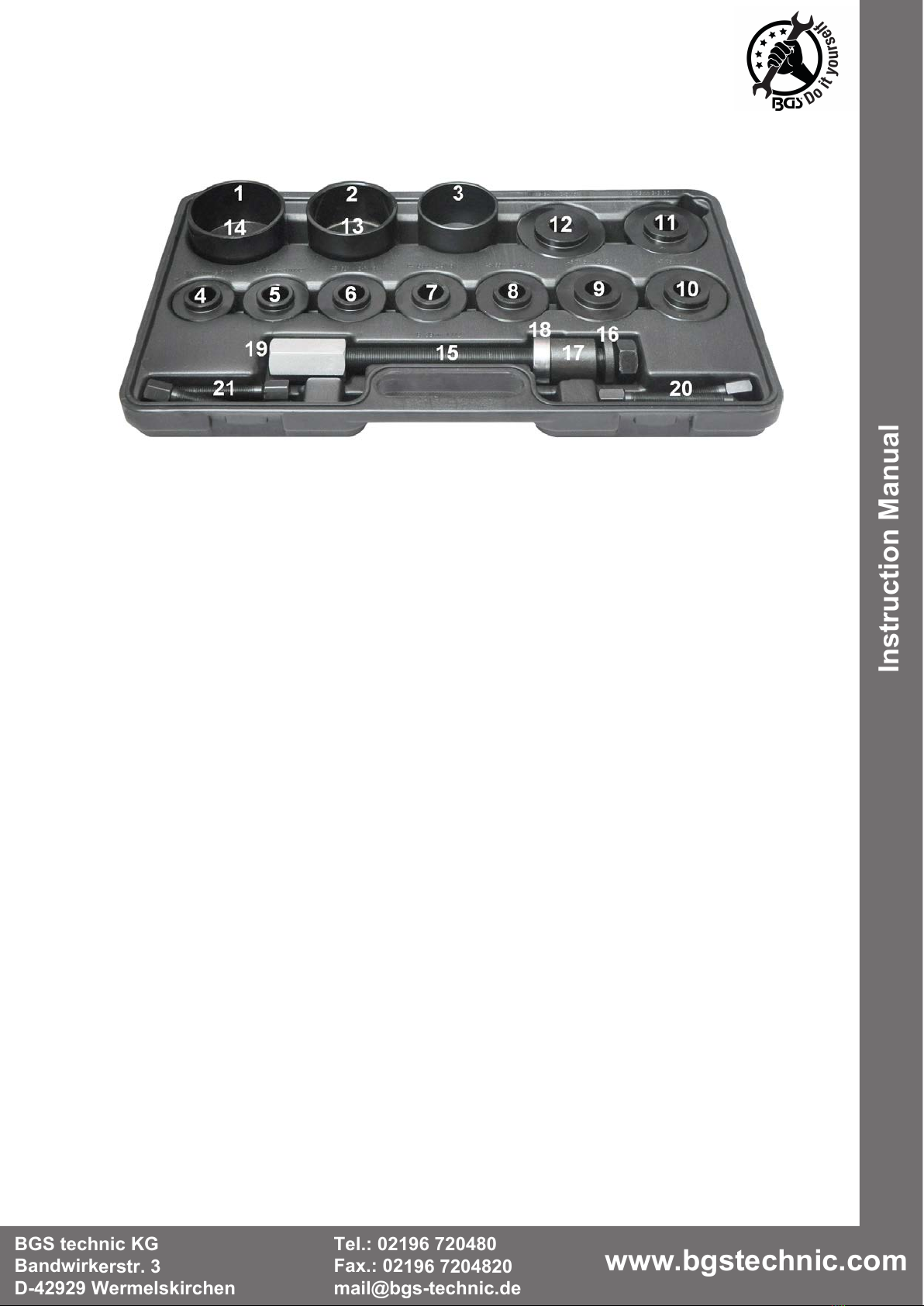

TOOLS

1 Pressure sleeve, inner Ø 82,9 mm, outside Ø 91 mm, 54 mm long

2 Pressure sleeve, inner Ø 75,5 mm, outside Ø 86 mm, 50 mm long

3 Pressure sleeve, inner Ø 69,9 mm, outside Ø 76 mm, 47 mm long

4 Pressure disc Ø 55,5 mm, thickness 17.5 mm, collar 6 mm x Ø 33 mm

5 Pressure disc Ø 59 mm, thickness 17.5 mm, collar 6 mm x Ø 33 mm

6 Pressure disc Ø 62 mm, thickness 17.5 mm, collar 6 mm x Ø 33 mm

7 Pressure disc Ø 65 mm, thickness 17.5 mm, collar 6 mm x Ø 33 mm

8 Pressure disc Ø 66 mm, thickness 17.5 mm, collar 6 mm x Ø 33 mm

9 Pressure disc Ø 71,5 mm, thickness 17.5 mm, collar 6 mm x Ø 42 mm

10 Pressure disc Ø 73 mm, thickness 17.5 mm, collar 6 mm x Ø 42 mm

11 Pressure disc Ø 78 mm, thickness 17.5 mm, collar 6 mm x Ø 42 mm

12 Pressure disc Ø 84 mm, thickness 17.5 mm, collar 6 mm x Ø 52 mm

13 Pressure disc Ø 86 mm for pressure sleeve No.2, thickness 12 mm

14 Pressure disc Ø 91 mm for pressure sleeve No.1, thickness 12 mm

15 Spindle, Ø 22 x 265 mm, wrench size 32 mm

16 Washer

17 Bushing Ø 40 mm x 36 mm

18 Bearing

19 Spindle nut, wrench size 32 mm

20 3x Pulling screws M12 x 1.5

21 3x Pulling screws M14 x 1.5

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

WARNING

•Lifting of vehicles only allowed on the special lifting points.

•Before starting work under a car always ensure that it is adequately supported by axle stands or

ramps. Chock wheels and ensure that the hand brake is firmly applied.

•Always use approved eye protection, especially when working under vehicles.

•Ensure that tools are correctly mounted.

•Do not over tighten or use undue force as this can cause damage to both tool and component.

•Do not use an impact wrench with this tool

•Always use workshop manual for detailed instructions.

•Always lubricate the screw threads before using the tool.

•Check & replace any damaged components as required.

APPLICATION

1. Use the pulling screws no. 21 or 22 to pull the wheel hub out of the wheel bearing.

2. Screw the pulling screws into the wheel hub.

3. Rotate the wheel hub into dismantling position. This position is reached as soon as the pulling

screws can prop up against components of the wheel bearing housing.

4. Tighten the pulling screws one after another thus pulling out the wheel hub from the wheel

bearing. Caution: do not pre-tension the pulling screws too much or there is a risk of the wheel

hub getting jammed inside the wheel bearing.

Note: If there is only one support to prop up against you proceed as follows:

a. Use a pulling screw to pull the wheel hub a little bit out of the bearing, and then release the

pulling screw slightly.

b. Rotate the wheel hub 180°

c. Use the other pulling screw and pull the wheel hub a little further out of the bearing

d. Repeat step a and b several times until the dismantling of the wheel hub is completed.

180°

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APPLICATION (example)

The tools in the kit can be combined in many ways, the picture shows only one of many possible

combinations.

DISASSEMBLY

MOUNTING

Spindle Bearing Axle Block Sleeve Pressure Disc

Pressure Disc Bearing Spindle Nut

Spindle Nut Bearing Sleeve Pressure Disc

Pressure Disc Bearing Axle Block Spindle

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 67310

Jeu d’outils universels pour roulement de roue

INFORMATIONS GÉNÉRALES

Les outils universels ontété conçus pourle démontage et le montage des roulements de roue et

peuvent être utilisés surdifférents véhicules.

OUTILS

1 Douille de pression, Ø intérieur 82,9 mm, Ø extérieur 91 mm, 54 mm de long

2 Douille de pression, Ø intérieur 75,5 mm, Ø extérieur 86 mm, 50 mm de long

3 Douille de pression, Ø intérieur 69,9 mm, Ø extérieur 76 mm, 47 mm de long

4 Rondelle de pression Ø 55,5 mm avec collier de 6 mm x Ø 33 mm, épaisseur 17,5 mm, collier inclus

5 Rondelle de pression Ø 59 mm avec collier de 6 mm x Ø 33 mm, épaisseur 17,5 mm, collier inclus

6 Rondelle de pression Ø 62 mm avec collier de 6 mm x Ø 33 mm, épaisseur 17,5 mm, collier inclus

7 Rondelle de pression Ø 65 mm avec collier de 6 mm x Ø 33 mm, épaisseur 17,5 mm, collier inclus

8 Rondelle de pression Ø 66 mm avec collier de 6 mm x Ø 33 mm, épaisseur 17,5 mm, collier inclus

9 Rondelle de pression Ø 71,5 mm avec collier de 6 mm x Ø 42 mm, épaisseur 17,5 mm, collier inclus

10 Rondelle de pression Ø 73 mm avec collier de 6 mm x Ø 42 mm, épaisseur 17,5 mm, collier inclus

11 Rondelle de pression Ø 78 mm avec collier de 6 mm x Ø 42 mm, épaisseur 17,5 mm, collier inclus

12 Rondelle de pression Ø 84 mm avec collier de 6 mm x Ø 52 mm, épaisseur 17,5 mm, collier inclus

13 Rondelle de pression Ø 86 mm avec collier pour douille de pression N° 2, épaisseur 12 mm, collier

inclus

14 Rondelle de pression Ø 91 mm avec collier pour douille de pression N° 1, épaisseur 12 mm, collier

inclus

15 Broche, Ø 22 x 265 mm, 32 mm

16 Rondelle

17 Douille Ø 40 mm x 36 mm

18 Palier

19 Écrou de vis de traction, 32 mm

20 3 vis d’expulsion, M12 x 1,5

21 3 vis d’expulsion, M14 x 1,5

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•Lorsque vous allez soulever un véhicule, veuillez toujours utiliser les points de levage prévus par

le constructeur du véhicule.

•Avant de commencer à travailler sous un véhicule, assurez-vous toujours qu’il soit suffisamment

étayé à l’aide de vérins de fosse et/ou de rampes. Calez les roues et assurez-vous que le frein à

main est bien serré.

•Utilisez toujours des lunettes de protection, notamment lorsque vous travaillez sous des

véhicules.

•Assurez-vous que l’outil est correctement monté.

•Ne serrez pas excessivement la broche et n’y appliquez pas une force exagérée, car cela

endommagerait autant l’outil que le composant sur lequel vous travaillez.

•N’utilisez pas une visseuse à percussion, sinon la broche risque d’être endommagée.

•Utilisez toujours un manuel d’atelier comportant des instructions détaillées.

•Avant d’utiliser l’outil, graissez le filetage de la broche et de la vis d’expulsion.

•Contrôlez consciencieusement les composants et remplacez-les si nécessaire.

UTILISATION

1. Retirez le moyeu de roue hors du roulement de roue à l’aide des vis d’expulsion N° 21 ou 22.

2. Vissez les vis d’expulsion dans le moyeu de roue.

3. Tournez le moyeu de roue en position de démontage. Cette position est atteinte lorsque les vis

d’expulsion peuvent s’appuyer sur les composants du corps du roulement de roue.

4. Serrez successivement les vis d’expulsion ; le moyeu de roue est ainsi extrait du roulement de

roue. Attention : ne serrez pas excessivement les vis de serrage, sinon le moyeu de roue risque

de se coincer dans le roulement de roue.

Conseil : s’il n’y a qu’une possibilité d’appui, procédez comme suit :

a. Retirez légèrement le moyeu de roue hors du roulement à l’aide d’une vis d’expulsion, puis

desserrez à nouveau légèrement la vis d’expulsion.

b. Tournez le moyeu de roue sur 180°.

c. Retirez à nouveau le moyeu de roue avec une autre vis d’expulsion hors du roulement.

d. Répétez les étapes a et b à plusieurs reprises jusqu’à ce que le moyeu de roue soit démonté.

180°

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

UTILISATION (exemple)

Les outils individuels de l’ensemble peuvent être combinés de plusieurs façons ; la combinaison

montrée n’est qu’une des nombreuses possibilités.

Démontage

Montage

Broche Roulement Corps de l’axe Douille de pression

Rondelle de pression Palier Écrou

Écrou Palier Douille Rondelle de pression

Rondelle de pression Roulement Corps de l’axe Broche

Rondelle

de pression

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 67310

Juego de herramientas universal para sustitución

de bujes de rueda

INFORMACIÓN GENERAL

La herramienta universal ha sido construida para el desmontaje y el montaje de bujes de rueda y es

apta para diversos vehículos.

HERRAMIENTAS

1 Manguito de presión, Ø interior 82,9 mm, Ø exterior 91 mm, longitud 54 mm

2 Manguito de presión, Ø interior 75,5 mm, Ø exterior 86 mm, longitud 50 mm

3 Manguito de presión, Ø interior 69,9 mm, Ø exterior 76 mm, longitud 47 mm

4 Arandela de empuje Ø 55,5 mm con reborde de 6 mm x Ø 33 mm, grosor 17,5 mm incl. reborde

5 Arandela de empuje Ø 59 mm con reborde de 6 mm x Ø 33 mm, grosor 17,5 mm incl. reborde

6 Arandela de empuje Ø 62 mm con reborde de 6 mm x Ø 33 mm, grosor 17,5 mm incl. reborde

7 Arandela de empuje Ø 65 mm con reborde de 6 mm x Ø 33 mm, grosor 17,5 mm incl. reborde

8 Arandela de empuje Ø 66 mm con reborde de 6 mm x Ø 33 mm, grosor 17,5 mm incl. reborde

9 Arandela de empuje Ø 71,5 mm con reborde de 6 mm x Ø 42 mm, grosor 17,5 mm incl. reborde

10 Arandela de empuje Ø 73 mm con reborde de 6 mm x Ø 42 mm, grosor 17,5 mm incl. reborde

11 Arandela de empuje Ø 78 mm con reborde de 6 mm x Ø 42 mm, grosor 17,5 mm incl. reborde

12 Arandela de empuje Ø 84 mm con reborde de 6 mm x Ø 52 mm, grosor 17,5 mm incl. reborde

13 Arandela de empuje Ø 86 mm con reborde para manguito de presión n.º 2, grosor 12 mm incl.

reborde

14 Arandela de empuje Ø 91 mm con reborde para manguito de presión n.º 1, grosor 12 mm incl.

reborde

15 Husillo, Ø 22 x 265 mm, anchura de llave de 32 mm

16 Arandela

17 Casquillo Ø 40 mm x 36 mm

18 Rodamiento

19 Tuerca de husillo, anchura de llave de 32 mm

20 3x tornillos de presión M12 x 1,5

21 3x tornillos de presión M14 x 1,5

Inhaltsverzeichnis

Sprachen:

Andere BGS technic Werkzeuge Handbücher

BGS technic

BGS technic 69506 Bedienungsanleitung

BGS technic

BGS technic BGS 67302 Bedienungsanleitung

BGS technic

BGS technic 9692 Bedienungsanleitung

BGS technic

BGS technic 3229 Bedienungsanleitung

BGS technic

BGS technic 50440 Bedienungsanleitung

BGS technic

BGS technic 1833 Bedienungsanleitung

BGS technic

BGS technic 8737 Bedienungsanleitung

BGS technic

BGS technic 1678 Bedienungsanleitung

BGS technic

BGS technic 9445 Bedienungsanleitung

BGS technic

BGS technic BGS 3200 Bedienungsanleitung

BGS technic

BGS technic 8669 Bedienungsanleitung

BGS technic

BGS technic 8532 Bedienungsanleitung

BGS technic

BGS technic 62614 Bedienungsanleitung

BGS technic

BGS technic 7753 Bedienungsanleitung

BGS technic

BGS technic 70952 Bedienungsanleitung

BGS technic

BGS technic 8780 Bedienungsanleitung

BGS technic

BGS technic 8304 Bedienungsanleitung

BGS technic

BGS technic 62676 Bedienungsanleitung

BGS technic

BGS technic 8911 Bedienungsanleitung

BGS technic

BGS technic 62637 Bedienungsanleitung

BGS technic

BGS technic BGS 18087 Bedienungsanleitung

BGS technic

BGS technic 6929 Bedienungsanleitung

BGS technic

BGS technic BGS 70924-1 Bedienungsanleitung

BGS technic

BGS technic 1721 Bedienungsanleitung

Beliebte Werkzeuge Handbücher anderer Marken

Martor

Martor SECUNORM 175 Bedienungsanleitung

ERKCO

ERKCO 1000 Bedienungsanleitung

jbc

jbc N4473 Bedienungsanleitung

FEINMETALL

FEINMETALL FZWZ-SET-001 Bedienungsanleitung

Worx Professional

Worx Professional Sonicrafter WU676 Bedienungsanleitung

Gage Bilt

Gage Bilt GB713SH Bedienungsanleitung

Hilti

Hilti DX 9-ENP Bedienungsanleitung

norbar

norbar NORTRONIC 34399 Bedienungsanleitung

Makita

Makita DHR241 Bedienungsanleitung

Motor Guard

Motor Guard JMB-1250 Bedienungsanleitung

Power Adhesives

Power Adhesives 805-12 Bedienungsanleitung

Clemco

Clemco 24189 Bedienungsanleitung

VVG

VVG VNG 903 Series Bedienungsanleitung

Hilti

Hilti FX 3-A Bedienungsanleitung

Grizzly

Grizzly H6472 Bedienungsanleitung

axing

axing BWZ 5-02 Bedienungsanleitung

Dh-Robotics

Dh-Robotics RGI-100 Anleitung zur Verwendung

Goobay

Goobay 97790 Bedienungsanleitung
