Art. 67302

Zug- und Druckhülsen-Satz

VERWENDUNGSZWECK

Der umfangreicher Zug- und Druckhülsen-Satz wurde konzipiert für schnelle und effektive

Demontage und Montage von Radlagern und den meisten Fahrwerksbuchsen, wie z.B.

Hydrauliklagern, Gummibuchsen, Silentlagern.

Ideal für verschiedene Fahrzeuge wie PKW, SUV, Kleintransporter etc..

Verwendbar mit Spindel oder in Verbindung mit Hydraulik-Werkstattpresse.

SICHERHEITSHINWEISE

Lesen Sie die Anweisungen vor Arbeitsbeginn aufmerksam durch.

Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.

Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen

Hebepunkte.

Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch

Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie

sicher, dass die Handbremse fest angezogen ist.

Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.

Achten Sie beim Arbeiten auf einen sicheren und rutschfesten Stand.

Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile aus

Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.

Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das

Werkzeug als auch das Bauteil beschädigt werden kann.

Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines Schlagschraubers

kann zum Bersten des Spindellagers oder anderer Bauteile führen und umherfliegende

Bauteilfragmente können Verletzungen verursachen.

Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.

Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.

Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.

Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.

Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

INHALT

4 Hochleistungs-Druckspindeln:

M10 x 1,5 - M12 x 1,5 - M14 x 1,5 - M16 x 1,5 mm, 450 mm lang

Verwendung von Druckplatten und Hülsen mit Werkstattpressen möglich

Hülsen-Wandstärke: 5 mm

Hülsenhöhe: 94 mm

Hülsen-Außen Ø: 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82mm

Druckplatten: Ø 83 x 20 mm

ANWENDUNG

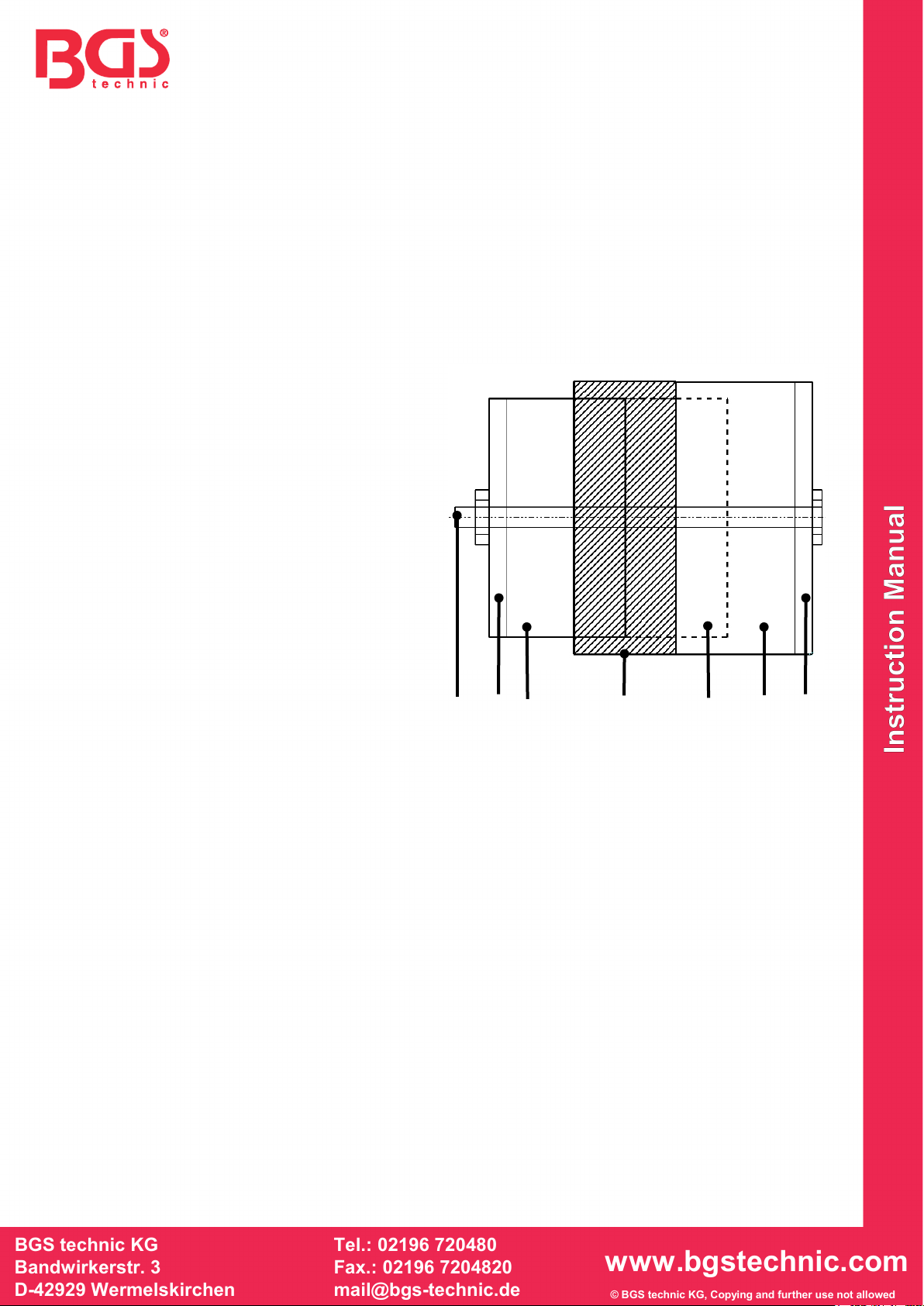

ASpindel mit Spindelmutter

BEndkappe

CDruckhülse

DGehäuse (Radlager / Gummibuchse)

ERadlager / Gummibuchse

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 67302

Pull and Press Sleeve Kit

INTENDED USE

This universal tool set is used for removing and installation of silent bushings, hydraulic bushings, ball

bearings, oil seals, rubber bushings, etc.. Ideal for different vehicles such as car, SUV, van, etc..

Used with spindle or hydraulic-workshop-press.

SAFETY ADVICE

•Read carefully the instructions before working with this tool set.

•Do not use this tool set for other purpose for which it is designed.

•Lifting of vehicles only allowed on the special lifting points.

•Before starting work under a car always ensure that it is adequately supported by axle stands or

ramps. Chock wheels and ensure that the hand brake is firmly applied.

•Always use approved eye protection, especially when working under vehicles.

•Ensure a secure and well-gripped stance during fitting.

•Ensure that tools are correctly mounted.

•Regularly check the condition of the tool and replace the damaged parts.

•Do not over tighten or use undue force as this can cause damage to both tool and component.

•The tool is not suitable for air impact wrenches. The use of an air impact wrench may lead to the

spindle bearing or other components bursting and fragments of components flying around may

lead to injuries.

•Always use workshop manual for detailed instructions.

•Always lubricate the screw threads before using the tool.

•Check & replace any damaged components as required.

•Keep children and unauthorized persons out of the working area.

Keep this tool out of children reach.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONTENTS

4 force screws:

M10 x 1.5 - M12 x 1.5 - M14 x 1.5 - M16 x 1.5 mm, 450 mm long

Plates and Sleeves can also be used in a standard workshop press

Sleeve wall thickness: 5 mm

Sleeve height: 94 mm

Sleeve outer diameter: 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82 mm

End Plates : Ø 83 x 20 mm

USE

ASpindle with Nut

BEnd Plates

CSleeves

DHousing (Bearings / Bushes)

EWheel Bearing / Bushes

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 67302

Jeu d’extraction de roulements

UTILISATION PRÉVUE

Ce grand jeu d’extraction de roulements a été conçu pour monter et démonter rapidement et

efficacement les roulements de roue et la majorité des douilles de châssis, par ex. paliers

hydrauliques, manchons en caoutchouc et silentblocs.

Il est idéal pour travailler sur différents types de véhicules ; berlines, SUV, fourgonnettes, etc.

Utilisable avec une broche ou en combinaison avec une presse hydraulique d’atelier.

CONSIGNES DE SÉCURITÉ

Lisez attentivement les instructions avant de commencer le travail.

N’utilisez l’outil que pour les travaux pour lesquels il a été conçu.

Lorsque vous allez soulever un véhicule, veuillez toujours utiliser les points de levage prévus par le

constructeur du véhicule.

Avant de commencer à travailler sous un véhicule, assurez-vous toujours qu’il soit suffisamment

étayé à l’aide de vérins de fosse et/ou de rampes. Mettez des coins sous les roues et assurez-vous

que le frein à main est fermement serré.

Portez toujours des gants et des lunettes de protection lorsque vous allez travailler avec cet outil.

Veillez à adopter une posture ferme et bien stable pendant les travaux.

Contrôlez régulièrement l’état de l’outil et remplacez toute pièce endommagée.

Assurez-vous que l’outil est correctement monté.

Ne serrez pas excessivement la broche et n’y appliquez pas une force exagérée, car cela

endommagerait autant l’outil que le composant sur lequel vous travaillez.

L’outil ne doit pas être utilisé avec des clés à chocs. L’utilisation d’une clé à chocs peut provoquer

l’éclatement du roulement de la broche ou d’autres composants et des fragments de composants

projetés peuvent causer des blessures.

Utilisez toujours un manuel d’atelier comportant des instructions détaillées.

Lubrifiez toujours le filetage de la tige avec de la graisse et avant d’utiliser l’outil.

Contrôlez consciencieusement les composants et remplacez-les si nécessaire.

Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.

Maintenez cet outil hors de la portée des enfants.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONTENU

4 broches de pression haute-performance :

M10 x 1,5 - M12 x 1,5 - M14 x 1,5 - M16 x 1,5 mm, 450 mm de long

L’utilisation de plaques de compression et de douilles est possible avec une presse d’atelier

Épaisseur de paroi des douilles : 5 mm

Hauteur de douille : 94 mm

Ø extérieur des douilles : 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80,

82 mm

Plaques de compression : Ø 83 x 20 mm

UTILISATION

ABroche et écrou de vis de traction

BCapuchon d’extrémité

CDouille de pression

DLogement de roulement de roue/douille

en caoutchouc

ERoulement de roue/douille en

caoutchouc

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 67302

Juego de extractores de silent blocks

USO

Esta herramienta universal está diseñada para extraer e instalar silentblocks, casquillos

hidráulicos, rodamientos, etc. El set de herramientas es ideal para vehículos como, SUV, van y

puede ser usado con ejes, presas hidráulicas.

INSTRUCCIONES DE SEGURIDAD

•Lea las instrucciones cuidadosamente antes de comenzar a trabajar.

•Use la herramienta solo para trabajos para los que está diseñada.

•Eleve el vehículo solo con elevadores especiales y adecuados.

•Antes de comenzar a trabajar bajo el coche asegúrese siempre que está correctamente

colocado. Bloquee las ruedas y asegúrese de que el freno de mano está puesto.

•Cuando trabaje con este kit de herramientas, siempre usará guantes y gafas de protección.

•Durante el trabajo asegúrese de estar en una posición segura y sin peligro de deslizamiento

•Asegúrese de que las herramientas están correctamente montadas.

•Compruebe regularmente el estado de la herramienta y sustituya las piezas deterioradas.

•No apriete demasiado ya que puede causar daños tanto en la herramienta como en el

componente.

•La herramienta no es adecuada para llaves de impacto neumáticas. El uso de una llave de

impacto neumática puede hacer que el rodamiento del husillo u otros componentes estallen,y

las piezas proyectadas pueden causar lesiones.

•Use siempre un manual de trabajo para instrucciones detalladas.

•Lubrique siempre los tornillos antes de usar la herramienta.

•Compruebe y cambie cualquier parte dañada.

•Mantenga a los niños alejados del área de trabajo.

•Cuando no esté usando un aparato, guárdelo en un lugar seco, no accesible a los niños..

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

CONTENIDO

4 ejes:

M10 x 1.5 - M12 x 1.5 - M14 x 1.5 - M16 x 1.5 mm, 450 mm

Placas y manguitos que pueden usarse bajo presión estándar.

Ancho de manguitos: 5 mm

Longitud de manguitos: 94 mm

Diámetro de manguito 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82 mm

Placas: Ø 83 x 20 mm

APLICACION

A Eje con tuercas

BPlacas

CManguitos

DRodamientos

ERueda de rodamientos

Inhaltsverzeichnis

Sprachen:

Andere BGS technic Werkzeuge Handbücher

BGS technic

BGS technic 8978 Bedienungsanleitung

BGS technic

BGS technic 9687 Bedienungsanleitung

BGS technic

BGS technic BGS 9992 Bedienungsanleitung

BGS technic

BGS technic 6745 Bedienungsanleitung

BGS technic

BGS technic 66151 Bedienungsanleitung

BGS technic

BGS technic 66701 Bedienungsanleitung

BGS technic

BGS technic BGS 8156 Bedienungsanleitung

BGS technic

BGS technic 9276 Bedienungsanleitung

BGS technic

BGS technic 70952 Bedienungsanleitung

BGS technic

BGS technic 9689 Bedienungsanleitung

BGS technic

BGS technic 62618 Bedienungsanleitung

BGS technic

BGS technic 8954 Bedienungsanleitung

BGS technic

BGS technic BGS 9086 Bedienungsanleitung

BGS technic

BGS technic BGS 8857 Bedienungsanleitung

BGS technic

BGS technic 1246 Bedienungsanleitung

BGS technic

BGS technic 566 Bedienungsanleitung

BGS technic

BGS technic 1155 Bedienungsanleitung

BGS technic

BGS technic 71045 Bedienungsanleitung

BGS technic

BGS technic 1893 Bedienungsanleitung

BGS technic

BGS technic 68341 Bedienungsanleitung

BGS technic

BGS technic 1833 Bedienungsanleitung

BGS technic

BGS technic 5269 Bedienungsanleitung

BGS technic

BGS technic 9655 Bedienungsanleitung

BGS technic

BGS technic 7711 Bedienungsanleitung

Beliebte Werkzeuge Handbücher anderer Marken

Martor

Martor SECUNORM 175 Bedienungsanleitung

ERKCO

ERKCO 1000 Bedienungsanleitung

jbc

jbc N4473 Bedienungsanleitung

FEINMETALL

FEINMETALL FZWZ-SET-001 Bedienungsanleitung

Worx Professional

Worx Professional Sonicrafter WU676 Bedienungsanleitung

Gage Bilt

Gage Bilt GB713SH Bedienungsanleitung

Hilti

Hilti DX 9-ENP Bedienungsanleitung

norbar

norbar NORTRONIC 34399 Bedienungsanleitung

Makita

Makita DHR241 Bedienungsanleitung

Motor Guard

Motor Guard JMB-1250 Bedienungsanleitung

Power Adhesives

Power Adhesives 805-12 Bedienungsanleitung

Clemco

Clemco 24189 Bedienungsanleitung

VVG

VVG VNG 903 Series Bedienungsanleitung

Hilti

Hilti FX 3-A Bedienungsanleitung

Grizzly

Grizzly H6472 Bedienungsanleitung

axing

axing BWZ 5-02 Bedienungsanleitung

Dh-Robotics

Dh-Robotics RGI-100 Anleitung zur Verwendung

Goobay

Goobay 97790 Bedienungsanleitung
