Blanco ANTAS ND Bedienungsanleitung

BLANCOANTAS-S ND

BLANCOANTAS ND

Montage- und Pflegeanleitung Seite 1

Installation and care instructions Page 2

Notice de montage et d'entretien Page 3

Instrucciones de montaje y mantenimiento Página 4

Инструкция по монтажу и уходу Стр. 5

Montage- en onderhoudsinstructies Pagina 6

Instruções de montagem e de conservação Página 7

Istruzioni di montaggio e manutenzione Pagina 8

Instrukcja montażu i pielęgnacji Strona 9

Montážny ná od a ná od k údržbe strana 10

Ná od k montáži a údržbě strana 11

Upute za montažu i održa anje Strana 12

Szerelési és ápolási útmutatás oldal 13

Инструкция за монтаж и поддържане Страница 14

Instrucţiuni de montare şi întreţinere Pagina 15

Na odila za montažo in zdrže anje Stran 16

Montaj e bakım talimatı Sayfa 17

RUS

Ø 35 mm

Art.-No. 511 320

Art.-No.

128 434

1 2 3

4 5 6

19 18

BLANCOANTAS-S ND

BLANCOANTAS ND

1211109

Art.-No. 511 920

14 15

7 8

Art.-No. 513 605

Art.-No. 126 999

2019 21 22

2423 25 26

27 29

Art.-No. 511 324

Teileliste BLANCOANTAS-S ND / ND

Hebel

Kappe am Hebel

Schraube am Hebel

Abdeckring

Kartuschensicherungsmutter

Kartusche

Abdeckzylinder

Innenkörper

O-Ringe

Körper

Strahlregler

Sockel

Montageset

Stabilisierungsdreieck

Flexschläuche - 3 Stück

Durchflussmengenbegrenzer D,

Rückflussverhinderer

Schlauchbrause

Strahlregler

Brauseschlauch

Passstück

Gewicht

T-Stück

Technische Daten

Anwendungsbereich

• iederdruckspeicher und Boiler

• icht für Druckspeicher/Durchlauferhitzer geeignet

Betriebsdruck:

• Min. 0,5 Bar

• Max. 10,0 Bar

Temper tur:

• empfohlen: 60° C

• maximal: 80°C

Symbole

richtig falsch empfohlen

Installation

Abbildungen

Hahnlochbohrung: 35 mm

– Armatur befestigen

ACHTUNG: Dichtung zwischen Arm tur

und Aufl gefläche nicht vergessen!

Eckventil durchspülen

Empfehlung: Schmutzfilter einbauen

weitere Abbildungen auf der hinteren Ausklappseite

Übersicht Anschluss D-Armatur mit

Schlauchbrause

Übersicht Anschluss D-Armatur mit Festauslauf

– Anschlussleitungen befestigen

– Brauseschlauchführung

Perlator/Strahlregler spülen

Kontrolle n ch Fertigstellung der Mont ge:

Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl

Pflege

Bitte be chten Sie die Hinweise und Abbildungen

uf der hinteren Auskl ppseite

Abbildungen

– Weiches (Mikrofaser-)Tuch und milde

Reinigungsmittel benutzen

– Vorsicht mit harten Gegenständen

– Gebrauch der Schlauchbrause

– Reinigung des Perlators/Strahlreglers mit Essig

Wichtig

Für eventuelle Rückfragen bitte hier die 11-stellige

Artikelnummer (siehe Banderole am Kaltwasser-

schlauch Ihrer Armatur) eintragen.

2927

2623

2221

2018

1614

139

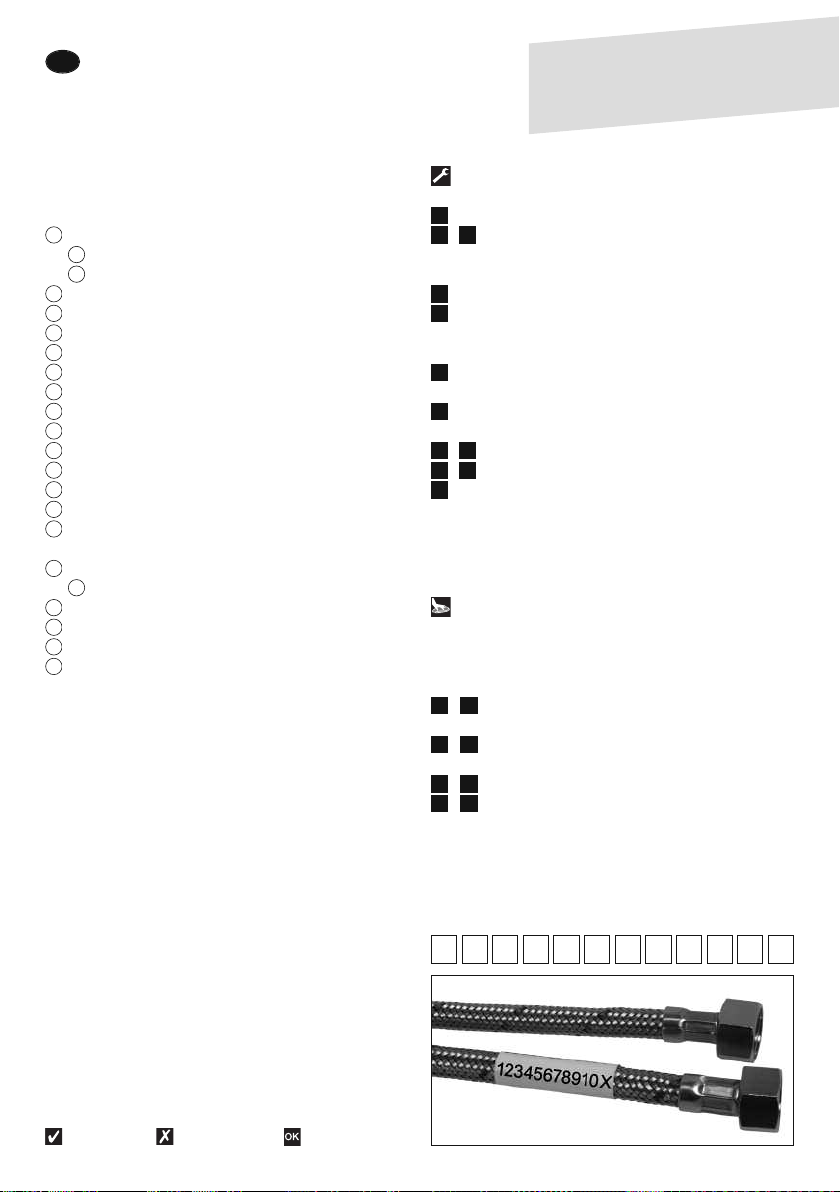

Montage- und Pflegeanleitung

Damit Sie die hohe Funktionalität und den erstklassigen Komfort der

BLA CO Küchenarmaturen nutzen können, haben wir die wichtigsten

Produktinformationen hier für Sie zusammengestellt.

WirgrtulierenIhnenzum K uf

dieserBLANCOKüchen rmtur und

wünschenIhnenvielFreudedmit!

Beispiel

Änderungen und Irrtümer vorbehalten

Parts list BLANCOAN AS-S ND / ND

Lever

Screw cover

Fixing screw

Covering ring

Cartridge retaining ring

Cartridge

Cover cylinder

Inner body

O-rings

Body

Flow Straighter

Base ing

Fixing kit

Stabilisation triangle

Flexi-hose – 3 x

Flow restrictor low-pressure, Non-return valve

Hand set

Flow Straighter

Spray hose

Adaptor

Weight

T-piece

echnical data

Use

• Low pressure store and boilerr

• Not suitable for pressurised hot water

tank / continuous flow water heater

Operating pressure

• Min. 0.5 bar

• Max. 10.0 bar

Temperature

• recommended 60° C

• maximum 80° C

Symbols

right wrong recommended

Installation

Illustrations

Tap hole: 35 mm

- Attach tap

NOTE: don't forget the seal between tap

and supporting surface!

inse through corner valve

ecommendation: fit dirt filter

further illustrations on the back fold-out flap

Overview connection low-pressure fitting with

shower hose

Overview connection low-pressure fitting with fixed

spout

– Connect flexi hoses

– Spray hose guide

inse perlator/ jet regulator

hen tap has been fitted check:

tightness, movement, full jet of water

Care

Please note the following advice and the

illustrations on the back fold-out flap.

Illustrations

- Use soft (microfibre) cloth and mild cleaning

agent

- Take care with hard objects

- Using the hose spray

- Cleaning the perlator/ jet regulator with vinegar

Important

in the event of a query, please enter the 12-digit Article

Number (see wrapper on the cold water hose of your

tap) .

2 4

2927

2623

2221

2018

1614

139

Installation and care instructions

We have put together the most important product information

to enable you to benefit from the high degree of functionality and the

first class comfort provided by BLANCO taps.

Congratulations onbuying

thisBLANCOtap– wehopeyou

are delightedwithit!

Example

Errors and alterations excepted

Liste des pièces

BLANCOAN AS-S ND / ND

Manette

Capuchon de la poignée

Vis pour manette

Anneau de recouvrement

Anneau de blocage de la cartouche

Cartouche

Cylindre de recouvrement

Corps intérieur

Joints toriques

Corps

Brise-jet

Socle

Ensemble de montage

Triangle de stabilisation

Flexible – 3 pièces

Limiteur de débit BP, Clapet anti-retour

Douchette

Brise-jet

Flexible de douchette

accord

Poids

Pièce en T

Caractéristiques techniques

Domaine d'application

• Accumulateurs / Chauffe-eau basse pression

• Inadapté aux accumulateurs de pression et

chauffe-eau instantanés

Pression de service

• min. 0,5 bar

• max. 10,0 bars

Température

• recommandé 60° C

• maximum 80° C

Symboles

vrai faux recommandé

Installation

Illustrations

Alésage du robinet : 35 mm

- Fixer le robinet

ATTENTION : ne pas oublier le joint entre

le robinet et la surface d'appui !

incer soigneusement le robinet d’arrêt

ecommandation : installer un filtre anti-particules

autres illustrations sur le verso du dépliant

Vue d’ensemble du raccordement de la

robinetterie BP avec la douchette extractible

Vue d’ensemble du raccordement de la

robinetterie BP avec le bec fixe

- Fixer les conduites de raccordement

- Guidage du flexible de douchette

incer le mousseur/brise-jet

Contrôle à l'issue du montage:

étanchéité, mobilité, jet d'eau maximum

Entretien

Veuillez consulter les remarques et les illustrations

sur le verso du dépliant.

Illustrations

- Utiliser un chiffon (microfibre) doux et des

produits de nettoyage non agressifs

- Prudence en cas d'utilisation d'objets durs

- Utilisation de la douchette

- Nettoyage du mousseur/brise-jet au vinaigre

Important

Pour toutes questions éventuelles, veuillez inscrire ici

la référence à 12 chiffres (voir bandeau sur le flexible

d'eau froide de votre robinet).

2 4

2927

2623

2221

2018

1614

139

Notice de montage et d'entretien

Pour vous permettre de profiter pleinement de la fonctionnalité élevée

et du grand confort des robinets pour évier de BLANCO, nous avons

rassemblé ici pour vous l'essentiel des informations relatives au produit.

Nous vous félicitons del'achat

decerobinetpour évierBLANCOet

espérons que vous prendrez

beaucoup deplaisiràl'utiliser!

Exemple

Sous réserve de modifications et d'erreurs

Piezas BLANCOAN AS-S ND / ND

Mando

Tapón embellecedor

Tornillo mando

Anillo protector

Tuerca de fijación del cartucho

Cartucho

Casquillo

Cuerpo interior

Anillos tóricos

Cuerpo

Aireador

Base

Kit de montaje

Triángulo estabilizador

Manguera flexible – 3 unidades

Limitador de paso ND, Válvula antiretorno

Cabezal ducha

Aireador

Flexo

Pieza de tope

Contrapeso

Conexión en T

Datos técnicos

Aplicación

• Acumulador de baja presión y calentador

• No apto para acumuladores de

presión/calentadores de agua

Presión de servicio

• Mín. 0,5 bar

• Máx. 10,0 bar

Temperatura

• recomendado 60° C

• máxima 80° C

Iconos

correcto falso recomendado

Instalación

Ilustraciones

Perforación para el grifo: 35 mm

- Fijar la grifería

ATENCIÓN: ¡Poner la junta entre el grifo y

la encimera!

Limpiar con agua la válvula angular

ecomendación: montar filtros anti-suciedad

Más ilustraciones en las páginas posteriores

Esquema de conexión de la grifería ND con ducha

extraíble

Esquema de conexión de la grifería ND con grifo

fijo

- Conectar los flexos de entrada de agua

- Separador del flexo

Limpiar con agua el aireador

Control tras finalizar el montaje:

Estanqueidad, movimiento, abundante caudal de

agua.

Mantenimiento

Rogamos siga las indicaciones y tenga en cuenta

las ilustraciones de las páginas posteriores

Ilustraciones

- Utilizar paños (de microfibra) y detergentes

suaves

- Cuidado con los objetos duros

- Uso de la ducha extraíble

- Limpieza del aireador con vinagre

Importante

En caso de tener preguntas sobre el producto, indique

el número de artículo de 12 dígitos (véase el precinto

del tubo de agua fría).

2 4

2927

2623

2221

2018

1614

139

Instrucciones de montaje y mantenimiento

Para aprovechar plenamente la alta funcionalidad y el máximo confort

de la grifería BLANCO, le detallamos la información más importante del

producto.

Enhorabuena porhaberadquirido

estegrifo deBLANCO. ¡Esperamos

que leseadegranutilidad!

Ejemplo

eservado el derecho de realizar modificaciones y la posible existencia de erratas

Составные части смесителя

BLANCOAN AS-S ND / ND

Рычаг управления

Указатель горячей/холодной воды

Винт крепления рычага

Защитное кольцо

Удерживающая гайка для картриджа

Картридж

Защитный цилиндр

Внутренний корпус

Резиновые кольца

Корпус

Комплект рассекателя

Цоколь

Монтажный комплект

Стабилизирующая пластина

Гибкий шланг – 3 шт.

Ограничитель для низкого давления,

Возвратный клапан

Выдвижной излив

Комплект рассекателя

Гибкий шланг выдвижного излива

Посадочное пространство выдвижного излива

Грузик

Тройник

Техническая информация

Область применения

•Емкость низкого давления и бойлер

•Не подходит для емкости горячей воды под

давлением / проточного нагревателя

Рабочее давление

•Мин. 0,5 бар

•Макс. 10,0 бар

Температура

•рекомендуется 60° C

•максимум 80° C

Символы

правильно неправильно рекомендуется

Установка

Рисунки

Отверстие для установки смесителя: 35 мм

-Установить и закрепить смеситель

ВНИМАНИЕ:Незабудьтеопрокладкемежду

смесителем и поверхностью установки!

Промыть шланг подвода воды

Рекомендация: установить фильтр механических

загрязнений

Остальные рисунки см. на обороте

Общий вид монтажа смесителя низкого давления

с выдвижным изливом

Общий вид монтажа смесителя низкого давления

без выдвижного излива

- Подсоединить гибкие шланги

- Соединить шланг выдвижного излива

Промыть рассекатель

Контроль правильности монтажа смесителя:

отсутствие протечек воды, свободное движение

смесителя, хороший напор воды

Уход

Необходимо руководствоваться указаниями и

рисунками, представленными на обороте

Рисунки

- Мягкая тряпочка ("Микрофибр") и

неабразивные моющие средства

- Осторожно обращайтесь с острыми и

тяжелыми предметами

- Пользование выдвижным изливом

- Очистка уксусом рассекателя

Примечание

При обращении по вопросам сервиса просим

указывать 12-значный номер (см. наклейку на шланге

холодной воды смесителя)

2 4

2927

2623

2221

2018

1614

139

Инструкция по монтажу и уходу

Для того, чтобы Вы могли насладиться высокой функциональностью

икомфортом использования кухонного смесителя BLANCO, мы

предоставляем основную информацию об этом смесителе.

RUS

МыпоздравляемВассприобретением

кухонногосмесителяBLANCOи

надеемся,чтоегоиспользование

доставит Вам удовольствие.

Пример

Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Blanco Sanitärprodukte Handbücher

Blanco

Blanco Blankcokontrole 157-098 Bedienungsanleitung

Blanco

Blanco Large Single Bowl Undermount 501-113-12 Bedienungsanleitung

Blanco

Blanco BlancoPrecision 512-744 Bedienungsanleitung

Blanco

Blanco drink.filter EVOL-S Pro Bedienungsanleitung

Blanco

Blanco Decorative Bar Sink 500-313 Bedienungsanleitung

Blanco

Blanco Platinum Series Sink 512-066 Bedienungsanleitung

Blanco

Blanco Contemporary Kitchen Faucet 157-097 Bedienungsanleitung

Blanco

Blanco 157-150 Bedienungsanleitung

Blanco

Blanco BlancoNorstar 513-622 Bedienungsanleitung

Blanco

Blanco Single Bowl Undermount 509-337 Bedienungsanleitung

Blanco

Blanco BlancoWave 510-880R Bedienungsanleitung

Blanco

Blanco BlancoWave Plus 511-750 Bedienungsanleitung

Blanco

Blanco ARGON-S ND Bedienungsanleitung

Blanco

Blanco 1-3/4 Reverse Bowl Undermount 514-480 Bedienungsanleitung

Blanco

Blanco BlancoRondo 511-630 Bedienungsanleitung

Blanco

Blanco JULOS-S 516756 Bedienungsanleitung

Blanco

Blanco BlancoMagnum 501-119-12 Bedienungsanleitung

Blanco

Blanco Contemporary Kitchen Faucet with Pull-Down Spray... Bedienungsanleitung

Blanco

Blanco drink.filter EVOL-S Pro Bedienungsanleitung

Blanco

Blanco Stellar 1.6 Bowl Undermount 441022 Bedienungsanleitung

Blanco

Blanco Precision Microedge Sink 516196 Bedienungsanleitung

Blanco

Blanco Precision Microedge Sinks 516193 Bedienungsanleitung

Blanco

Blanco EVOL-S Pro 526310 Bedienungsanleitung

Blanco

Blanco BlancoMagnum 501-118-10 Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung
