Brightek T3 Gebrauchsanweisung

QUICK INSTALL

快速安装

北京炜煌科技发展有限公司

Beijing Bright Technology Development Co.,Ltd

快速安装手册

http://www.whkj.com.cn 010-51655555

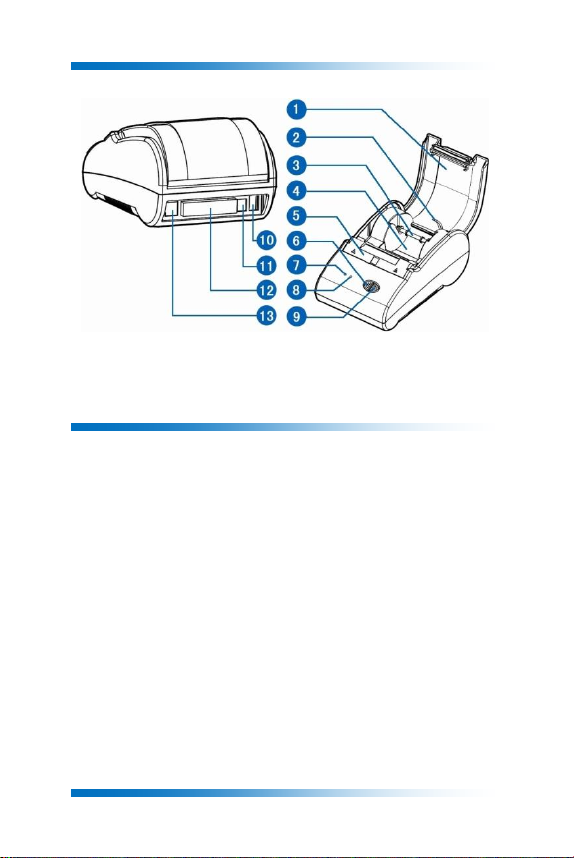

●打印机各部件一览 Printer Parts Names

1.纸仓盖 PaperCase Cover

2.纸检测 PaperCheck

3.纸轴 PaperRoller

4.纸仓 PaperCase

5.机头盖 Panel

6.SEL 键SEL Button

7.绿灯 Green Light

8.红灯 Red Light

9.LF 键LFButton

10.电源开关 Power Switch

11.电源接口 PowerConnector

12.通讯接口 InterfaceConnector

13.备用接口 Reserve Connector

按钮开关的操作及指示灯

热敏 POS 打印机上电后电源指示灯为常亮状态，状态指示灯常灭为正常待机状态，即在线，

打印机可接收数据，亮为离线状态，不能接收数据。热敏型打印机缺纸时状态指示灯闪，

不能接收数据。

针式打印机上电后电源指示灯保持常亮状态，状态指示灯常亮为正常待机状态，即在线，

打印机可接收数据，灭为离线状态，不能接收数据。

SEL 键切换打印机在线离线，离线状态下 LF 键为走纸键

自检测方式

打印机上电之后，按住 LF 键不放，接着按下 SEL 键，同时放开 LF 键和 SEL 键，即打出自

检条。

Operation Specification

When use thermal POS printer, the green light is power light, and the red light

is status light. After turning on the printer, the power light will keep on. The

status light is off, shows that the printer is online, and it is ready to receive

data. The status light is on, shows that the printer is offline, and it can not

receive data. When the status light flash to show the paper is lacking, and the

printer can not receive data.

When use dot matrix printer, the green light is status light, and the red light

is power light. After turning on the printer, the power light will keep on. The

status light is on shows that the printer is online, and it is ready to receive

data. The light is off shows that the printer is offline, and it can not receive

data.

The SEL button can switch online or offline status. When the printer is offline,

press the LF button, and the printer will feed paper.

The Self Test

Turn on the printer, press the LF button, don’t release , then press the SEL button,

and then release the both two buttons at the same time, and then the printer will

print out the self-check scrip.

快速安装手册

http://www.whkj.com.cn 010-51655555

●尺寸 Size

WH-T3 型尺寸 Product Size:

外形尺寸：Outline Dimension：184.5mm×116mm×92mm

挂孔孔距：Installation Hole Distance：107.5mm

快速安装手册

http://www.whkj.com.cn 010-51655555

●安装 Installation

安装方法：

打印机挂在设备上。按照打印机底部两个挂孔的相对位置在设备上安装两个螺丝。打印机

挂上即可。

WH-T1 两挂孔间距(单位毫米):107.5mm

Installation Method

As the picture show, fix two screws on the equipment according to the relative

position of the two mounting holes in the back of printer, and then hang the printer

on the equipment.

The Space between the two mounting holes : 107.5mm

快速安装手册

http://www.whkj.com.cn 010-51655555

●连接 Connection

通讯连接：

请严格参照公司网站所提供说明书所示引脚定义连接。

电源连接：

WH 微打随机提供的一根带有插头的两线电源电缆,插头具有极性保护机构,打印机电源插

座中心柱形端为电源正极(+)，板型端为电源负极(-)。

注意:不要将交流 220V 与打印机电源插座直接相连，工作电压应在额定电压

±5%以内,电源极性一定要接正确,否则会给打印机造成永久性损坏,炜煌公

司对此不承担保修义务。

Communication Connection

Please refer to the printer manual on company website.

Power Connection

Notice the power cable, the column end is positive pole (+), and the board end

is negative pole ( -), as shown in the image.

Attention: Do not connect AC to the printer directly, operating voltage should

be within 5% rated voltage. Power polarity must be correct, otherwise it will cause

permanent damage to printer, brightek company do not assume maintenance compulsory

upon this.

快速安装手册

http://www.whkj.com.cn 010-51655555

●装纸 Paper Roll

安装步骤：

1.如图 2翻开活动纸仓盖。

2.接着将打印纸装入，并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向如图 1

所示，有药液一面（光滑面）向下。

3.接通打印机电源，按下 SEL 按键使 SEL 指示灯灭，并将纸送到进纸口，然后按 LF 键使

机头转动，这时看一下纸是否走歪，再按一下 SEL 键，或关上电源。

4.检查安装正常后装上活动机头盖，关上活动纸仓盖即可。

针式打印机无此步骤。

Replacing the Paper Roll

1. Open the paper cover.

2. Insert the paper roller into the printer, Pull out a small amount of paper.

3. Power the printer on, press SEL button, make SEL indicator light off, and insert

the paper into the feeder, then press LF button, make the print head to run,

and the paper will come out. Press SEL button again or turn off the power.

4. Close the paper cover.

Note: When use stylus series, no need to refer this step.

快速安装手册

http://www.whkj.com.cn 010-51655555

●色带 Ribbon

色带更换：

1.翻开纸仓盖，接着如图 1箭头指示方向，向前推动活动盖板，推开后轻轻取下(注意：

整个过程中要保护好撕纸用牙齿,小心碰伤)

2.左手扶稳色带盒左端，如图 3用右手食指抬起色带盒右端，再用左手抬起左端色带盒即

被取下。注意不要先抬左端，再抬右端，否则容易毁坏色带盒，甚至毁坏机头。

3.换新的色带盒。首先将色带盒的右端轻轻放在机头右端的齿轮轴上,左端稍微抬起,不要

放下。如色带盒右端未落到底,请按住色带盒上的旋钮,顺时针方向稍微转动一下,直到

色带盒的右端落到底后再放下色带盒的左端。

4.装上活动盖板，并关上活动纸仓盖即可。

T3POS 打印机无需此步骤。

Ribbon Installation

1. Open the paper cover of printer, and push the movable cover panel as shown in

the Fig.1 and then take it down. Take care of the sawtooth.

2. Take down the old ribbon cassette, notice: lift up the left end of the ribbon

cassette, then lift up the right one, and then take down the ribbon cassette.

3. Installing new one: put down gently the right end of ribbon cassette on the

gear wheel in the print head, lift up the left a little, don ’t put down, if the

right edge is not down to the bottom, rotate the knob of the ribbon cassette

slightly in clockwise direction as shown in the image, until the ribbon cassette

is down to the bottom, then put down the left.

4. Install the movable cover panel and close the paper cover.

When use thermal POS series, no need to refer this step.

●产品维护

一、打印机故障分析及排除

故障现象

可能原因

处理措施

打印内容空白

或比较浅

色带有问题

检查色带是否转动灵活或色带上有油墨

打印内容乱码

或不打印接口

数据

数据线没插好

检查数据连接线是否有松动或连接是否良好

串口配置参数

不对

串口机型：检查串口配置参数（波特率、数据位、停

止位、校验位和流控制）是否与上位机匹配

打印内容缺列

机头排线连接

检查机头排线与焊接的焊接是否正常

检查机头排线插头与控制板插座是否有脱落现象

上电机头不转

动

机头齿轮结构

卡

关闭打印机电源，转动电机齿轮是否灵活

注：打印机内的电子元件不能随意拆卸或代换，如出现故障现象按照以上方法无法修复，请拨

打售后技术支持电话：400-666-6868

二、打印机使用注意事项和日常保养

1、使用打印机之前，先将各种线完全插好，检查连接正常后再开机。注意：串口机型不能带电插

拔数据线。

2、必须使用原厂配备电源和连接线，否则打印机将出现异常现象。

3、必须使用符合要求的纸卷．（如纸厚度、宽度、打印面比较光滑等），以延长打印机使用寿

命。

4、不得在无纸的状态下长时间打印，否则将严重损害打印头针。

5、避免水或导电的物质（例如：金属）进入打印机内部，一旦发生，应立即关闭电源。

6、打印机在暂时不用时应将电源关闭，以延长打印机使用寿命。

7、定期更换色带，以免影响打印内容的效果。

8、定期清理机头进出纸口的碎纸，防止碎纸卡机头转动。

9、打印机在出现异常故障现象时，请先切断电源，然后通知相关人员进行检修。

注：在日常维护时，须确保在关闭电源的状态下进行操作。
