CAME 806SA-0010 Bedienungsanleitung

FA01688M4A

IT Italiano

EN English

FR Français

RU Pусский

OUT1OUT2

Keycode

123456789ABCDEF

MATR

540516

300mA EGSM – 900 33dBm

DCS – 1800 30dBm

869.5MHz 14dBm

24V

CONNECT

RGSM00XX

1234

GND

10+

COM

IN2

COM

IN1

–

1A 30V

OUT1OUT2

COM

IN2

COM

IN1

GND

806SA-0010

806SA-0011

806SA-0020

806SA-0170

2- FA01688M4A - 05/2022 - © CAME S.p.A. - -

48,5

85,5

69,5

3- FA01688M4A - 05/2022 - © CAME S.p.A. - -

OUT1OUT2

Keycode

123456789ABCDEF

MATR

540516

300mA EGSM – 900 33dBm

DCS – 1800 30dBm

869.5MHz 14dBm

24V

CONNECT

RGSM00XX

1234

GND

10+

COM

IN2

COM

IN1

–

1A 30V

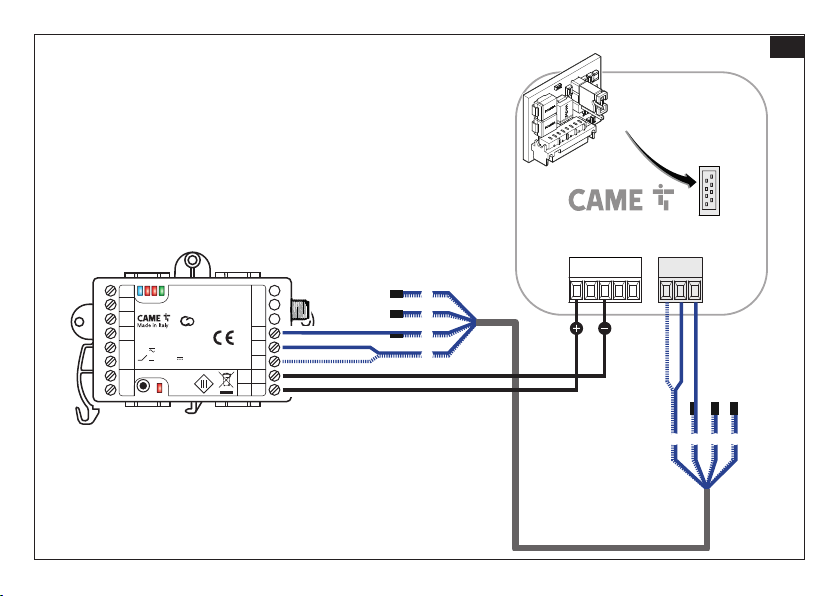

A B GND

RSE

乧

乥

1 2 3 4

CONTROL BOARD

10 TS 2 CX CY

4- FA01688M4A - 05/2022 - © CAME S.p.A. - -

BCDEF

516

0 33dBm

0 30dBm

14dBm

GND

10+

–

A B GND

RSE

乧

乥

150 Ohm

1 2 3 4

A B GND

RSE

1 2 3 4 1 2 3 4 1 2 3 4

A B GND

RSE

1 2 3 4

乧乧

CONTROL BOARD CONTROL BOARD CONTROL BOARD

10 TS 2 CX CY 10 TS 2 CX CY 10 TS 2 CX CY

5- FA01688M4A - 05/2022 - © CAME S.p.A. - -

OUT1OUT2

Keycode

123456789ABCDEF

MATR

540516

300mA EGSM – 900 33dBm

DCS – 1800 30dBm

869.5MHz 14dBm

24V

CONNECT

RGSM00XX

1234

GND

10+

COM

IN2

COM

IN1

–

1A 30V

CONTROL BOARD

27 CY

6- FA01688M4A - 05/2022 - © CAME S.p.A. - -

GPRS

CRP

AUTOMATION

(x3 max)

NON CRP

AUTOMATION

(x2 max)

NON CRP

AUTOMATION

(x2 max)

CRP

AUTOMATION

(x3 max)

CRP

AUTOMATION

(x3 max)

NON CRP

AUTOMATION

(x2 max)

MASTER

RGSM001

RGSM001AC

SLAVE

RSLV001/RSLV001AC

(x5 max)

SLAVE

RSLV001/RSLV001AC

RGSM001S

CRP

AUTOMATION

(x3 max)

NON CRP

AUTOMATION

(x2 max)

GPRS

7- FA01688M4A - 05/2022 - © CAME S.p.A. - -

ITALIANO

Avvertenze generali per l'installatore

Leggere attentamente le istruzioni prima di iniziare l’installazione ed eseguire gli interventi come speciﬁcato dal costruttore. •

L’installazione, la programmazione, la messa in servizio e la manutenzione devono essere eettuate da personale qualiﬁcato ed esperto

e nel pieno rispetto delle normative vigenti. • Prima di eettuare qualunque operazione di pulizia, manutenzione o sostituzione di parti,

togliere l’alimentazione al dispositivo. • Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato e

ogni altro uso è da considerarsi pericoloso. • Il produttore non può essere considerato responsabile per eventuali danni causati da usi

impropri, erronei ed irragionevoli. • Il prodotto nella confezione originale del produttore può essere trasportato solo al chiuso (vagoni

ferroviari, container, veicoli chiusi). • Nel caso di malfunzionamento del prodotto, interromperne l'uso e contattare il servizio clienti

all’indirizzo https://www.came.com/global/en/contact-us o al numero telefonico indicato sul sito. • La data di fabbricazione è indicata

nel lotto di produzione stampato sull’etichetta prodotto. Se necessario, contattateci all’indirizzo https://www.came.com/global/en/

contact-us. • Le condizioni generali di vendita sono riportate nei listini prezzi uciali Came.

Qualora il lotto di produzione non fosse immediatamente identiﬁcabile, contattare il servizio clienti.

CAME S.p.A. dichiara che il prodotto descritto in questo manuale è conforme alla Direttiva 2014/53/UE e al documento Radio Equipment

Regulations 2017.

I testi completi delle dichiarazioni di conformità UE (CE) e UK (UKCA) sono disponibili su www.came.com.

Dismissione e smaltimento

Non disperdere nell’ambiente l’imballaggio e il dispositivo alla ﬁne del ciclo di vita, ma smaltirli seguendo le norme vigenti nel paese di

utilizzo del prodotto. I componenti riciclabili riportano simbolo e sigla del materiale.

I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITENERSI SUSCETTIBILI DI MODIFICA IN QUALSIASI MOMENTO E

SENZA OBBLIGO DI PREAVVISO.

LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.

8- FA01688M4A - 05/2022 - © CAME S.p.A. - -

Descrizione

806SA-0010

RGSM001 - Modulo Gateway GSM con radio integrata, per la gestione da remoto di automazioni CAME con il sistema dedicato CAME

Connect (modulo 002RSE compreso). Permette di controllare ﬁno a 5 moduli slave.

806SA-0011

RGSM001R- Modulo Gateway GSM per mercato Russo con radio integrata, per la gestione da remoto di automazioni CAME con il

sistema dedicato CAME Connect (modulo 002RSE compreso). Permette di controllare ﬁno a 5 moduli slave.

806SA-0020

RGSM001S - Modulo Gateway GSM standalone per la gestione da remoto di automazioni CAME con il sistema dedicato CAME Connect

(modulo 002RSE compreso).

806SA-0170

RGSM001AC - Modulo Gateway GSM con radio integrata, per la gestione da remoto di accessi con il sistema dedicato CAME Connect

(modulo 002RSE compreso). Permette di controllare ﬁno a 5 moduli slave.

ADescrizione delle parti

1LED GSM (blu)

2LED OUT1 (rosso)

3LED OUT2 (rosso)

4LED POWER (verde)

5Innesto antenna

6Massa interfaccia 485

7PIN B interfaccia 485

8PIN A interfaccia 485

9- Alimentazione

10 10, + Alimentazione

11 LED CONNECT (rosso)

12 Pulsante P1 per il reset o riavvio del modulo

Tenere premuto 10 secondi per riportare il modulo alle

condizioni di fabbrica (reset).

Tenere premuto per più di 3 secondi e poi rilasciare per

riavviare il modulo.

13 Ingresso 1 (24V DC max) e comune ingresso

14 Ingresso 2 (24V DC max) e comune ingresso

15 Relè 1, 30V DC - 1A (max) N.O.

16 Relè 2, 30V DC - 1A (max) N.O.

17 Antenna

18 Scheda gestione funzioni (RSE)

Il dispositivo è dotato di una antenna ﬁlare esterna che non deve essere rimossa.

9- FA01688M4A - 05/2022 - © CAME S.p.A. - -

LED di segnalazione

Acceso ﬁsso Spento Lampeggia

ogni 3 secondi

1 lampeggio

al secondo

3 lampeggi

al secondo

5 lampeggi

al secondo

LED GSM (blu) Modem GSM

Spento

Registrato alla

rete GSM

Non registrato

alla rete GSM

Operazione in

corso

Connessione

GPRS attiva

LED POWER

(verde)

Alimentato e

conﬁgurato/

associato

Modulo non

alimentato

Pulsante P1

premuto

Conﬁgurazione in

corso

Modulo non

conﬁgurato

(default)

LED OUT1

(rosso) Relè 1 chiuso Relè 1 aperto

LED OUT2

(rosso) Relè 2 chiuso Relè 2 aperto

LED CONNECT

(rosso)

Connesso a

CAMEConnect

Non connesso a

CAMEConnect

Aggiornamento

ﬁrmware da

remoto in corso

10 - FA01688M4A - 05/2022 - © CAME S.p.A. - -

Dati tecnici

MODELLI RGSM001 RGSM001R RGSM001S RGSM001AC

Alimentazione (V AC) 12 - 30 12 - 30 12 - 30 12 - 30

Alimentazione (V DC) 12 - 30 12 - 30 12 - 30 12 - 30

Frequenza radio (MHz) 869,50 869,00 - 869,50

Assorbimento massimo (mA) 200 200 200 200

Temperatura d’esercizio (°C) -20 ÷ +70 -20 ÷ +70 -20 ÷ +70 -20 ÷ +70

Portata segnale radio in area libera (m) 100 100 - 100

Potenza segnale radio (dbm) 14 14 - 14

Potenza segnale GSM-EGSM - 900MHz (dBm) 33 33 - 33

Potenza segnale GSM-EGSM - 1800MHz (dBm) 30 30 - 30

Materiale Composto di

Policarbonato Composto di

Policarbonato

Ingressi digitali (V DC max) 24 24 24 24

Uscite relè (V DC max) 30 30 30 30

Uscite relè (A max) 1111

Temperatura di stoccaggio (°C)* -25 ÷ +70 -25 ÷ +70 -25 ÷ +70 -25 ÷ +70

Lunghezza massima del cavo collegato alle uscite relè (m) 100 100 100 100

Lunghezza massima del cavo collegato all'uscita 485 (m) 1000 1000 1000 1000

Vita media del prodotto (cicli)** 100000 100000 100000 -

(*) Prima dell'installazione, il prodotto va tenuto a temperatura ambiente nel caso di stoccaggio o trasporto a temperature molto basse o molto alte.

(**) La vita media del prodotto è un dato puramente indicativo e stimato in considerazione di conformi condizioni di utilizzo, installazione e

manutenzione. Essa è inﬂuenzata anche da ulteriori fattori, quali ad esempio condizioni climatiche e ambientali.
