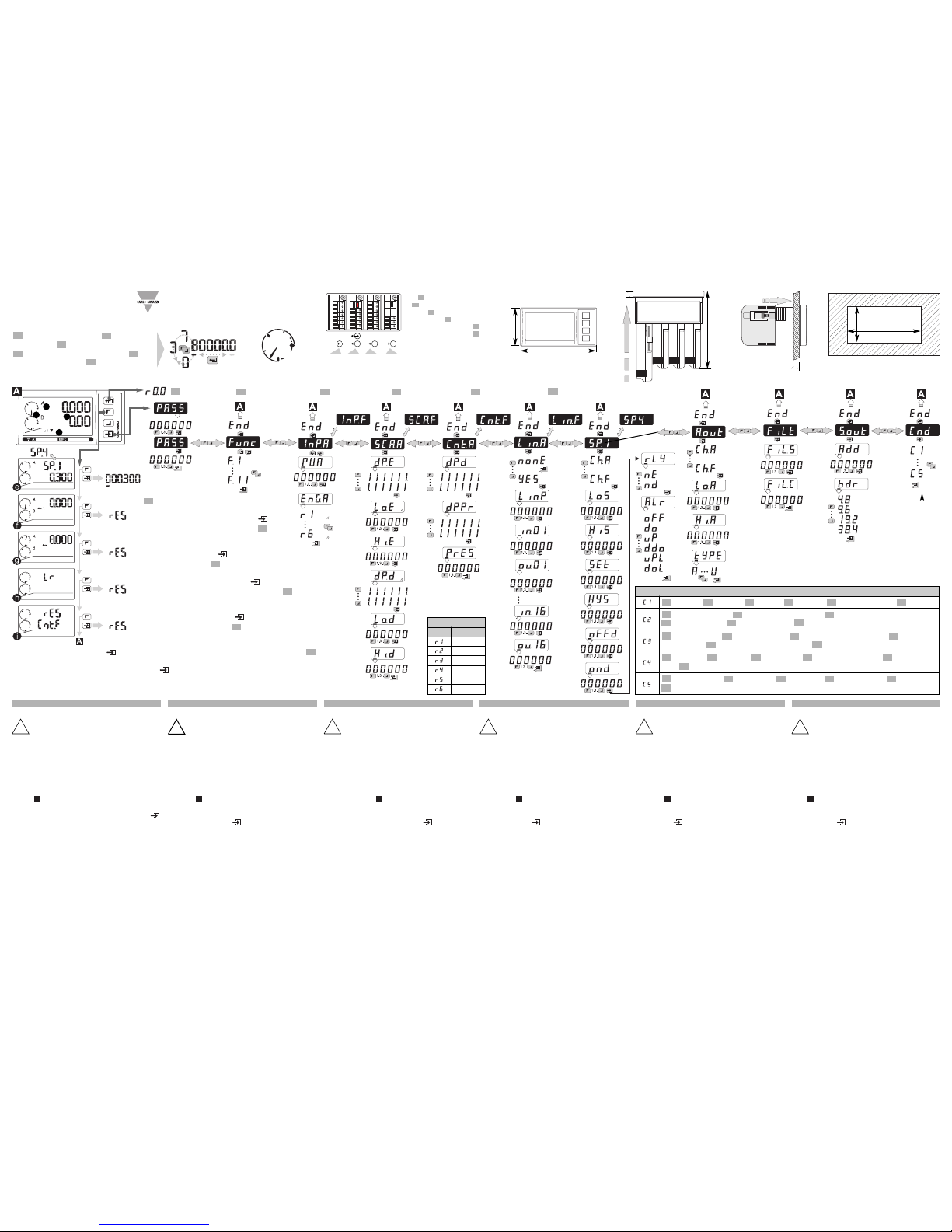

the function is F1. Otherwise the parameters InP.A apply as well to
channel B.
SCA.A: input scale. dP.E= selection of the position of the decimal
point of the electric scale. Lo.E= selection of minimum input value.
Hi.E = selection of maximum input value. dP.d= selection of the
position of the decimal point of the displayed scale. Lo.d= minimum
displayed value (corresponding to Lo.E). Hi.d = maximum displa-
yed value (corresponding to Hi.E).
SCA.F:includes the same parameters SCA.A related to channel B, if
the function is F1. Includes only the parameters related to the dis-
played scale, if the function is F2-F6: the electric limits of channel B
are the same as channel A.
Cnt.A: counter of channel A. dpd= selection of the position of the
decimal point of the counter. dP.Pr= selection of the position of the
decimal point of the prescaler. PreS= the prescaler is the weight of
the impulse, that is the value of counter increase at each impulse.
Cnt.F:counter of channel B. Includes the same parameters Cnt.A
related to channel B.
Lin.A: input signal linearization. A non-linear signal is modified by
setting the input (in.01 ... in.16) and output (ou.01 ... ou.16) linea-
rization points so that the displayed value is as accurate as possi-
ble. nonE = no linearization or YES= active linearization, Lin.P=
linearization points (2 to 16), (... in.16)= coordinates of the point
of the broken line in the range “HiE - LoE” (... ou.16) = coordina-
tes of the point of the broken line in the range “Hid - Lod”.
Lin.B: includes the same parameters Lin.A related to channel B, if
the function is F1. If the function is F2-F6, the parameters Lin.A
apply as well to channel B.
SP.1 (... SP.4): alarm set-point. Ch.A, Ch.F: association of the thres-
hold to the value of channel A or of the function F. Lo.S = selection
of minimum set-point limit, Hi.S= selection of maximum set point
limit, SEt= set-point setting, HYS= hysteresis selection, oFF.d= off
delay selection (0 to 255s) on.d= on delay selection (0 to 255s).
rLY= relay status selection: nE= normally energized, nd= normally
de-energized. ALr: alarm type selection: oFF= disabled, do= down
alarm, uP= up alarm, d.do= down alarm with disabling at power on,
uP.L= up alarm with latch, do.L= down alarm with latch.
A.out: analogue output. Ch.A, Ch.F: association of the threshold to
the value of channel A or of the function F.Lo.A = % value of the
zero of the output range that is generated by the minimum dis-
played value (Lo.d) Hi.A = % value of the full scale of the output
range that is generated by the maximum displayed value (Hi.d).
tYPE: : selection of analogue output signal; A = 20mA output; U =
10V output
FiLt: digital filter. FiL.S = selection of the filter operating range (0 to
100% of the scale limit), FiL.C = selection of the filtering coefficient
value (1 to 32).
S.out: serial port. Add = selection of instrument address, bdr =
selection of baud rate.
Cnd : external command from the input contact. Selection of the
function to be attributed to the CMD contact (see table 2, for the
connection see the relevant instruction sheet).
■
■IMPORTANT NOTES. display: the analogue indicator in overflow
or underflow position associated to the display of a value on the
display indicates that the displayed scale limit has been exceeded
(Lo.d-Hi.d) up to 20% above such limits; “Err”: indicates that the
signal frequency exceeds the maximum value (50kHz) or exceeds
by 20% the values set in the electric scale (Lo.E and Hi.E), “EEE”
indicates that the displayed value exceeds the maximum (999999)
or exceeds by 20% the values set in the displayed scale (Lo.d and
Hi.d). FUNCTIONS: “EEE” or “Err” is displayed when at least one of
the two inputs or the result of the function is in “EEE” or “Err”
condition. In such situation the alarm output maintains the state
immediately before the occurrence of a condition “EEE” or “Err”.
RESET: the reset of the minimum and maximum values and of the
counters is carried out without confirmation prompt. ALARMS: the
active alarm signal triangle turns on or off only at the end of the
activation (deactivation) delay time on.d (off.d). modules: some
specific menus display only if the relevant modules are installed.
Min-MAx: the reset of the minimum and maximum values is carried
out without confirmation prompt. MEASUREMENT UPDATE: low
input frequencies require a long time for display update (1000s at
0.001Hz). To avoid delays in case of alarms in descent, do not set
Lo.E=0; set a suitably high Lo.E value.
■■TECHNICAL SPECIFICATIONS
Display: 6 DGT LCD. Ambient conditions: only internal use, height up to
2000m. Protection degree, front: IP67, NEMA4 AC/DC power supply, BP H: 90
to 260V. BP L: 18 to 60V. Energy consumption: ≤30VA/12W (BP H),
≤20VA/12W (BP L). Temperature: operating 0°to 50°C (32° to
122°F)(R.H.<90% non-condensing); storage: -10° to 60°C (14° to 140°F)
(R.H. < 90% non-condensing). Reference voltage for insulation: 300 VRMS
to ground (500V input). Dielectric strength: 4000 VRMS for 1 minute.
Rejection: NMRR 40dB, 40 to 60Hz. CMRR 100dB, 40 to 60Hz. EMC:
EN61000-6-2, IEC61000-6-2, EN61000-6-3, IEC61000-6-3. Standards: safety
EN61010-1, IEC61010-1. Housing: (assembled instrument) 48 x 96 x 105 mm;
material PC-ABS, self-extinguishing: UL 94 V-0. Approvals: CE, UR, CSA.
funzione è F1. Altrimenti i parametri InP.A si applicano anche al
canale B.
SCA.A: scala d’ingresso. dP.E= selezione della posizione del punto
decimale della scala elettrica. Lo.E= selezione valore minimo di
ingresso. Hi.E = selezione valore massimo di ingresso. dP.d= sele-
zione posizione del punto decimale della scala visualizzata. Lo.d=
valore minimo visualizzato (corrispondente a Lo.E). Hi.d = valore
massimo visualizzato (corrispondente a Hi.E).
SCA.F: include gli stessi parametri SCA.A relativi al canale B, se la fun-
zione è F1. Include i soli parametri relativi alla scala visualizzata, se la fun-
zione è F2-F6: i limiti elettrici del canale B sono gli stessi del canale A.
Cnt.A: contatore canale A. dpd= selezione posizione del punto deci-
male del contatore. dP.Pr= selezione posizione del punto decimale
del prescaler. PreS= il prescaler è il peso dell’impulso, cioè il valo-
re di cui si incrementa il contatore ad ogni impulso.
Cnt.F: contatore canale B. Include gli stessi parametri Cnt.A relativi
al canale B.
Lin.A: linearizzazione del segnale di ingresso. Un segnale non linea-
re viene modificato impostando i punti di linearizzazione di ingres-
so (in.01 ... in.16) e di uscita (ou.01 ... ou.16) in modo da rendere
il dato visualizzato reale. nonE= nessuna linearizzazione. YES=
linearizzazione attiva. Lin.P= numero spezzate (da 2 a 16). in.01 (...
in.16)= coordinata del punto della spezzata nel campo “HiE - LoE”.
ou.01 (... ou.16)= coordinata del punto della spezzata nel campo
“Hid - Lod”.
Lin.B: include gli stessi parametri Lin.A relativi al canale B, se la
funzione è F1. Se la funzione è F2-F6, i parametri Lin.A si applicano
anche al canale B.
SP.1 (... SP.4): soglia allarme. Ch.A, Ch.F:associazione della soglia
al valore del canale A o della funzione F. Lo.S= selezione limite mini-
mo della soglia. Hi.S= selezione limite massimo della soglia. SEt=
impostazione della soglia. HYS= selezione isteresi. oFF.d= selezione
ritardo (da 0 a 255s) rientro allarme. on.d= selezione ritardo (da 0
a255s) attivazione allarme. rLY= selezione stato relè: nE= normal-
mente eccitato, nd= normalmente diseccitato. ALr: selezione tipo
allarme: oFF= disattivato, do= in discesa, uP= in salita, d.do= in
discesa con disabilitazione all’accensione, uP.L= in salita con rite-
nuta, do.L= in discesa con ritenuta.
A.out: uscita analogica. ChA, ChF:associazione della soglia al valore
del canale A o della funzione F. Lo.A = selezione valore minimo del-
l’uscita corrispondente a Lo.E (valore in % del fondo scala del segna-
le di uscita). Hi.A = selezione valoremassimo dell’uscita corrispon-
dente a Hi.E (valore in % del fondo scala del segnale di uscita). tYPE:
selezione segnale uscita analogica; A= uscita 20mA; U= uscita 10V.
FiLt: filtro digitale. FiL.S= selezione campo di intervento del filtro
(da 0 a 100% del fondo scala), FiL.C= selezione valore coefficiente
filtraggio (da 1 a 32).
S.out: porta seriale. Add= selezione indirizzo strumento, bdr= sele-
zione velocità di trasmissione dati.
Cnd: comando esterno da contatto d’ingresso. Selezione funzione da
attribuire al contatto CMD (vedere tabella 2, per il collegamento
vedere il foglio di istruzioni relativo agli ingressi).
■
■NOTE IMPORTANTI. DISPLAY: l’indicatore analogico in posizio-
ne di overflow o underflow associato alla visualizzazione di un valo-
re sul display indica il superamento del limite della scala visualizza-
ta (Lo.d-Hi.d) fino al 20% oltre tali limiti; “Err”: indica che la fre-
quenza del segnale supera il valore massimo (50kHz) oppure ecce-
de del 20% i valori impostati della scala elettrica (Lo.E e Hi.E),
“EEE” indica che il valore visualizzato eccede il massimo (999999)
oppure supera del 20% i valori impostati della scala visualizzata
(Lo.d e Hi.d). FUNZIONI: viene visualizzato “EEE” o “Err” quando
almeno uno degli ingressi A o B oppure il risultato della funzione è
in una condizione “EEE” o “Err”. In tale situazione l’uscita di allar-
me mantiene lo stato immediatamente precedente al verificarsi di
una condizione “EEE” o “Err”. RESET: il reset dei valori minimi e
massimi e dei conatatori è eseguito senza richiesta di conferma.
ALLARMI: il triangolo di segnalazione di allarme attivo si accende
(spegne) solo al termine del tempo di ritardo all’attivazione (disat-
tivazione) on.d (off.d). MODULI: alcuni menù specifici compaiono
solo nel caso che i relativi moduli di appartenza siano installati.
MIN-MAX: il reset dei valori minimi e massimi è eseguito senza
richiesta di conferma. AGGIORNAMENTO MISURA: frequenze d’in-
gresso basse richiedono un lungo tempo per l’aggiornamento del
display (1000s a 0,001Hz). Per evitare ritardi in caso di allarmi in
discesa non impostare Lo.E=0 ma impostare un valore di Lo.E suf-
ficientemente alto.
■■SPECIFICHE TECNICHE
Visualizzazione: 6 DGT LCD. Condizioni ambientali: solo uso interno, altitu-
dine fino a 2000m. Grado di protezione, frontale: IP67, NEMA4x.
Alimentazione CA/CC, BP H: 90 ÷260V. BP L: 18 ÷60V. Consumo di energia:
≤30VA/12W (BP H), ≤20VA/12W (BP L). Temperatura: funzionamento 0°÷
50°C (32° ÷ 122°F) (U.R. < 90% senza condensa); immagazzinaggio -10° ÷
60°C (14° ÷ 140°F) (U.R. < 90% senza condensa). Tensione di riferimento per
l’isolamento: 300 VRMS verso terra (ingresso 500V). Rigidità dielettrica:
4000 VRMS per 1 minuto. Reiezione: NMRR 40 dB, 40 ÷ 60Hz. CMRR 100dB,
40 ÷60Hz. EMC: EN61000-6-2, IEC61000-6-2, EN61000-6-3, IEC61000-6-3.
Conformità alle norme: sicurezza EN61010-1, IEC61010-1. Custodia: (stru-
mento assemblato) 48 x 96 x 105 mm; materiale PC-ABS, autoestinguenza: UL
94 V-0. Approvazioni: CE, UR, CSA.
InP.F:enthält dieselben Parameter von InP.A für den Kanal B bei
Funktion F1. Andernfalls werden die Parameter InP.A auch auf den
Kanal B angewandt.
SCA.A:Eingangsmessskala. dP.E= Positionswahl des
Dezimalpunkts der elektrischen Messskala. Lo.E= Wahl des
Mindesteingangswerts. Hi.E = Wahl des Höchsteingangswerts.
dP.d= Positionswahl des Dezimalpunkts der angezeigten
Messskala. Lo.d= angezeigter Mindestwert (entspricht Lo.E). Hi.d =
angezeigter Höchstwert (entspricht Hi.E).
SCA.F:enthält dieselben Parameter SCA.A für den Kanal B bei
Funktion F1. Enthält bei Funktion F2-F6 nur die Parameter für die
angezeigte Messskala: die elektrischen Grenzwerte des Kanals B
entsprechen denen des Kanals A.
Cnt.A:Zähler Kanal A. dpd= Positionswahl des Dezimalpunkts für
den Zähler. dP.Pr= Positionswahl des Dezimalpunkts für den
Prescaler. PreS= der Prescaler ist das Impulsgewicht, d.h. der Wert,
um den sich der Zähler bei jedem Impuls erhöht.
Cnt.F: Zähler Kanal B. Er enthält dieselben Parameter Cnt.A für den
Kanal B.
Lin.A: Linearisierung des Eingangssignals. Ein nicht linearem Signal
wird geändert durch Eingabe der Eingangs- (in.01 ... in.16) und
Ausgangs-Linearisierungspunkte (ou.01 ... ou.16), um aus dem ange-
zeigten Wert einen Effektivwert zu machen. nonE = keine
Linearisierung oder YES = Linearisierung aktiv, Lin.P =
Linearisierungspunkte (von 2 bis 16), in.01 (... in.16)=Koordinate
des Bruchpunkts im Feld “HiE - LoE” ou.01 (... ou.16)= Koordinate
des Bruchpunkts im Feld “Hid - Lod”.
Lin.B: enthält dieselben Parameter Lin.A für den Kanal B bei
Funktion F1. Bei Funktion F2-F6 werden die Parameter Lin.A auch
auf den Kanal B angewandt
SP.1 (... SP.4): Alarmschwelle.Ch.A, Ch.F: Verbindung der Schwelle
mit dem Wert des Kanals A oder der Funktion F. Lo.S = Wahl
Mindestschwellengrenze, Hi.S = Wahl Höchstschwellengrenze, SEt
=Wahl Schwelle, HYS = Wahl Hysteresis, oFF.d = Wahl
Verzögerung (von 0 bis 255s) Alarmrückkehr on.d = Wahl Alarm-
Einschaltverzögerung (von 0 bis 255s). rLY = Wahl Relaisstatus: nE
= normal erregt, nd = normal unerregt. ALr : Wahl Alarmart: oFF =
außer Betrieb, do = fallend, uP = steigend, d.do = fallend mit
Außerbetriebsetzung bei Einschaltung, uP.L = steigend mit
Selbsthaltung, do.L= fallend mit Selbshaltung.
A.out Analogausgang. Ch.A, Ch.F: Verbindung der Schwelle mit dem
Wertdes Kanals A oder der Funktion F.Lo.A = Wahl Mindestwert
Variableneingangsbereich (Wert in % der Endskala des
Ausgangssignals). Hi.A = Wahl Höchstwert
Variableneingangsbereich (Wert in % der Endskala des
Ausgangssignals). tYPE : Wahl Analogausgangssignal; A =Ausgang
20mA; U= Ausgang 10V.
FiLt: Digitalfilter. FiL.S = Wahl Filterfunktionsbereich (von 0 bis 100%
des Endausschlags), FiL.C = Wahl Filterkoeffizient (von 1 bis 32).
S.out: serielle Schnittstelle. Add = Wahl Geräteadresse, bdr = Wahl
Datenübertragungsrate.
Cnd: Außensteuerung über Eingangskontakt. Funktionswahl für
Kontakt CMD (siehe Tabelle 2, für Anschluss siehe Anleitungsblatt
der Eingänge).
■
■WICHTIGE HINWEISE. DISPLAY: die analogische Anzeige in
Überlauf- oder Unterlaufposition in Verbindung mit der Anzeige
eines Werts auf dem Display zeigt das Überschreiten des
Grenzwerts der angezeigten Messskala (Lo.d-Hi.d) bis zu 20% über
den Grenzwerten an; “Err”: zeigt an, dass die Signalfrequenz den
Höchstwert (50kHz) übersteigt bzw. um 20% die eingestellten
Werte der elektrischen Messskala (Lo.E und Hi.E) überschreitet,
“EEE” zeigt an, dass der angezeigte Wert den Höchstwert (999999)
überschreitet bzw. um 20% die eingestellten Werte der angezeigten
Messskala (Lo.d und Hi.d) übersteigt. FUNKTIONEN: “EEE” bzw.
“Err” wird angezeigt, wenn mindestens einer der Eingänge A oder B
bzw. das Ergebnis der Funktion in einem Zustand “EEE” oder “Err”
ist. In diesem Fall behält der Alarmausgang den unmittelbaren
Zustand vor dem Eintreten einer Bedingung “EEE” oder “Err” bei.
RESET: Das Reset der Mindest- und Höchstwerte sowie der Zähler
wird ohne Bestätigungsaufforderung durchgeführt. ALARME: Das
Dreieck für die aktive Alarmsignalisierung schaltet sich erst nach
Ablauf der Verzögerungszeit bei Einschaltung (Ausschaltung) von
on.d (off.d) ein (aus). Module: Einige spezifische Menüs werden
nur angezeigt, wenn die entsprechenden Zugehörigkeitsmodule
installiert sind. Min-MAx: Das Reset der Mindest- und Höchstwerte
wird ohne Bestätigungsaufforderung durchgeführt. AKTUALISIE-
RUNG DER MESSUNG: Niedrige Eingangsfrequenzen erfordern
eine lange Zeit für die Aktualisierung des Displays (1000s bis
0,001Hz). Um Verzögerungen bei Abnahmealarme zu vermeiden,
stellen Sie nicht Lo.E=0 sondern einen ausreichend hohen Wert für
Lo.E ein.
■■TECHNISCHE DATEN
Anzeige: 6-stellige LED. Umweltbedingungen: Verwendung nur in Innenbereichen,
Höhe bis 2000m. Schutzart, Vorderseite: IP67, NEMA4. Stromversorgung
AC/DC, BP H: 90 bis 260V. BP L: 18 bis 60V. Energieverbrauch: ≤30VA/12W (BP
H), ≤20VA/12W (BP L). Temperatur: Betrieb 0° bis 50°C (32° bis 122°F) (Rel.
Luft. < 90% nicht kondensierend); Lagerung -10° bis 60°C (14° bis 140°F)
(Rel. Luft. < 90% nicht kondensierend). Bezugsspannung für Isolation: 300
VEFF gegen Erde (Eingang 500V). Durchschlagsfestigkeit: 4000 VEFF für 1
Minute. Störunterdrückung: NMRR 40 dB, 40 bis 60 Hz. CMRR 100 dB, 40 bis 60 Hz.
EMV: EN61000-6-2, IEC61000-6-2, EN61000-6-3, IEC61000-6-3.
Normenentsprechung: Sicherheit EN61010-1, IEC61010-1. Gehäuse: (montiertes
Gerät) 48 x 96 x 105 mm; Material PC-ABS, selbstlöschend: UL 94 V-0.
Genehmigungen: CE, UR, CSA.
l’unité de mesure sélectionnée.
InP.F: inclut les mêmes paramètres de InP.A relatifs au canal B, si la
fonction est F1. Dans le cas contraire, les paramètres InP.A s’appli-
quent aussi au canal B.
SCA.A: échelle d’entrée. dP.E= sélection de la position du point déci-
mal de l’échelle électrique. Lo.E= sélection valeur minimum d’entrée.
Hi.E = sélection valeur maximum d’entrée. dP.d= sélection position
du point décimal de l’échelle affichée. Lo.d= valeur minimum affi-
chée (correspondant à Lo.E). Hi.d = valeur maximum affichée (cor-
respondant à Hi.E).
SCA.F: inclut les mêmes paramètres aSCA.A relatifs au canal B, si la
fonction est F1. Inclut seulement les paramètres relatifs à l’échelle
affichée, si la fonction est F2-F6 : les limites électriques du canal B
sont les mêmes que le canal A.
Cnt.A:compteur canal A. dpd= sélection position du point décimal
du compteur. dP.Pr= sélection position du point décimal du prédivi-
seur. PreS= le prédiviseur est le poids de l’impulsion, c'est-à-dire la
valeur dont on augmente le compteur à chaque impulsion.
Cnt.F: compteur canal B. Inclut les mêmes paramètres Cnt.A relatifs
au canal B.
Lin.A : linéarisation du signal d’entrée. Un signal non linéaire peut être
modifié, en configurant les points de linéarisation (in.01 ... in.16) d’en-
trée et sortie (ou.01 ... ou.16) de façon à rendre réelle la donnée affichée.
nonE= aucune linéarisation ou YES= linéarisation active, Lin.P= points
de linéarisation (2 à 16), in.01 (... in.16)=coordonnées du point de
linéarisation dans la gamme « HiE - LoE » ou.01(... ou.16)= coordon-
nées du point linéarisé dans la gamme « Hid - Lod ».
Lin.B:inclut les mêmes paramètres Lin.A relatifs au canal B, si la fonc-
tion est F1. Si la fonction est F2-F6, les paramètres Lin.A s’appliquent
aussi au canal B.
SP.1 (... SP.4): point de consigne. Ch.A, Ch.F: association du seuil à la
valeur du canal A ou de la fonction F. Lo.S= sélection de la valeur mini.
du point de consigne, Hi.S = sélection de la valeur maxi. du point de
consigne, SEt= sélection du point de consigne, HYS = sélection de l’hy-
stérésis, oFF.d= sélection du temps de désactivation d’alarmes (0 à
255s) on.d= sélection du temps d’activation d’alarmes (0 à 255s). rLY=
sélection de l’état du relais: nE= normalement fermé, nd= normalement
ouvert. ALr: sélection du type d’alarme: oFF= désactivée, do= basse,
uP= haute, d.do= basse avec désactivation au démarrage, uP.L= haute
avec verrou, do.L= basse avec verrou.
A.out: sortie analogique. Ch.A, Ch.F: association du seuil à la valeur du
canal A ou de la fonction F.Lo.A = sélection de la valeur mini. de la
gamme d’entrée de la variable (valeur en % de l’échelle totale du signal
de sortie). Hi.A = sélection de la valeur maxi. de la gamme d’entrée de
la variable (valeur en % de l’échelle totale du signal de sortie). tYPE:
sélection du signal de sortie analogique; A= sortie 20mA;
U= sortie 10V.
FiLt : filtre numérique. FiL.S= sélection de la gamme de fonctionne-
ment du filtre (de 0 à 100 % du bas de l’échelle), FiL.C= sélection
de la valeur du coefficient de filtrage (1 à 32).
S.out: port série. Add= sélection de l’adresse de l’appareil, bdr= sélection
de la vitesse de transmission de données.
Cnd: commande externe par contact d’entrée. Sélection de la fonction à
assigner au contact CMD (voir la table 2, pour le raccordement lire la page
des instructions concernant les entrées).
■
■REMARQUES IMPORTANTES. AFFICHEUR : l’indicateur analogique en
position de overflow ou de underflow associé à l’affichage d’une valeur sur
l’afficheur indique le dépassement de la limite de l’échelle affichée (Lo.d-
Hi.d) jusqu’à 20 % au-delà de ces limites ; “Err”: indique que la fréquence
du signal dépasse la valeur maximum (50kHz) ou excède de 20 % les
valeurs configurées de l’échelle électrique (Lo.E et Hi.E), “EEE” indique que
la valeur affichée excède le maximum (999999) ou dépasse de 20 % i
valeurs configurées de l’échelle affichée (Lo.d et Hi.d). FUZIONI (FONC-
TIONS) : “EEE” ou “Err” s’affiche quand au moins l’une des entrées A ou B
ou bien le résultat de la fonction est dans une condition “EEE” ou “Err”.
Dans cette situation, la sortie d’alarme maintien l’état qui précède immé-
diatement la vérification d’une condition “EEE” ou “Err”. RESET : la réin-
itialisation des valeurs minimum et maximum et des compteurs est effec-
tuée sans demande de confirmation. ALARMES : le triangle de signalisa-
tion d’alarme actif s’allume (s’éteint) uniquement à la fin du temps de retard
à l’activation (désactivation) on.d (off.d). modules : certains menus spéci-
fiques apparaissent uniquement dans le cas où les modules correspon-
dants d’appartenance sont installés. Min-Max : la réinitialisation des valeurs
minimum et maximum est effectuée sans demande de confirmation. MISE
A JOUR MESURE : fréquence d’entrée basse demandent un long délai pour
la mise à jour de l’afficheur (1000s à 0,001Hz). Pour éviter des retards en
cas d’alarmes en descente, ne pas entrer Lo.E=0 mais entrer une valeur de
valeur de Lo.E suffisamment haute.
■■SPECIFICATIONS TECHNIQUES
Affichage: 6 chiffres, LED. Conditions ambiantes: usage interne uniquement,
altitude jusqu’à 2000m. Indice de protection, avant: IP67, NEMA4.
Alimentation CA/CC, BP H: 90 à 260V. BP L: 18 à 60V.Consommation d’énergie:
≤30VA/12W (BP H), ≤20VA/12W (BP L). Température: fonctionnement 0°à 50°C
(32° à 122°F) (H.R. < 90% pas de condensation); stockage -10° à 60°C (14° -
140°F) (H.R. < 90% pas de condensation). Tension de référence d’isolation:
300 VRMS à la terre (entrée 500V). Champ diélectrique: 4000 VRMS pour 1
minute. Rejet de bruit: NMRR 40 dB, 40 à 60Hz. CMRR 100 dB, 40 à 60Hz. CEM:
EN61000-6-2, IEC61000-6-2, EN61000-6-3, IEC61000-6-3. Autres normes: normes de
sécurité EN61010-1, IEC61010-1. Boîtier: (dispositif assemblé) 48 x 96 x 105 mm;
matériaux PC-ABS, auto-extincteur: UL 94 V-0. Homologations:CE, UR, CSA.
da seleccionada.
InP.F: incluye los mismos parámetros que InP.A referidos al canal B,
si la función es F1. Por otra parte los parámetros InP.A se aplican
también al canal B.
SCA.A: escala de entrada. dP.E = selección de la posición del punto
decimal de la escala eléctrica. Lo.E = selección del valor de entrada
mín. Hi.E = selección del valor de entrada máx. dP.d = selección de
la posición del punto decimal de la escala visualizada. Lo.d = valor
mín. visualizado (correspondiente a Lo.E). Hi.d = valor máx. visuali-
zado (correspondiente a Hi.E).
SCA.F:incluye los mismos parámetros que SCA.A respecto del
canal B, si la función es F1. Incluye sólo los parámetros relaciona-
dos con la escala visualizada, si la función es F2-F6.: los límites eléc-
tricos del canal B son los mismos que los del canal A.
Cnt.A:contador del canal A. dpd = selección de la posición del punto
decimal del contador. dP.Pr = selección de la posición del punto
decimal del prescaler (factor de multiplicación). PreS = el prescaler
es el valor del pulso, que es el valor del aumento del contador en
cada pulso.
Cnt.F:contador del canal B. Incluye los mismos parámetros que
Cnt.A respecto del canal B
Lin.A
:linealización de la señal de entrada. Una señal no lineal se modifica
ajustando los puntos de entradas (in.01 ... in.16) y salidas (ou.01 ... ou.16)
para que el valor visualizado sea lo más preciso posible.
nonE= sin linealización o YES = linealización activa, Lin.P= puntos
de linealización (2 a 16), (... in.16) ou.01= coordina el punto de la
línea en la escala “HiE - LoE”, (... ou.16) = coordina el punto de la
escala “Hid - Lod”.
Lin.B:incluye los mismos parámetros, Lin.A relacionados con el
canal B, si la función es F1. Si la función es F2-F6, los parámetros
Lin.A se aplican también al canal B.
SP.1(... SP.4): preselección de alarma. Ch.A, Ch.F: asociación del
punto de consigna del valor del canal A o de la función F. Lo.S =
selección del límite mínimo, Hi.S = selección del límite máximo, SEt
= ajuste de punto de consigna, HYS = selección de histéresis, oFF.d
=selección de retardo a la desconexión (0 a 255s), on.d = selección
de retardo a la conexión (0 a 255s). rLY = selección de estado del
relé: nE= normalmente activado, nd = normalmente desactivado.
ALr : selección de tipo de alarma: oFF = desactivada, do = alarma
de mínimo, uP = alarma de máximo, d.do = alarma de mínimo con
inhabilitación a la conexión, uP.L = alarma de máximo con enclava-
miento, do.L = alarma de mínimo con enclavamiento..
A.out:
salida analógica. Ch.A, Ch.F: asociación del punto de consigna del valor
del canal A o de la función F.
Lo.A
=valor en % del cero de la escala de salida
generado por el valor mínimo visualizado (Lo.d),
Hi.A
= valor en % del máxi-
mo de la escala de salida generado por el valor máximo visualizado (Hi.d).
tYPE
: selección de señal de salida analógica;
A
= salida de 20mA;
U
= salida de 10V
FiLt : filtro digital. FiL.S= selección de la escala operativa del filtro (de 0 a
la escala completa), FiL.C = selección del valor del coeficiente de filtrado
(1 a 32).
S.out: puerto serie. Add= selección de dirección del instrumento,
bdr = selección de velocidad en baudios.
Cnd: comando externo de contacto de entrada. Selección de la fun-
ción atribuida al contacto CMD (ver tabla 2, para la conexión ver la
hoja de datos correspondiente).
■
■NOTAS IMPORTANTES. DISPLAY: el indicador analógico en
posición sobre rango, o bajo rango, asociado al valor de un display
indica en el display que se ha sobrepasado el límite de la escala
visualizada (Lo.d-Hi.d) en un 20% sobre dichos límites; “Err”: indi-
ca que la señal de frecuencia sobrepasa el valor máx. (50kHz) o
sobrepasa en un 20% los valores ajustados en la escala eléctrica
(Lo.E y Hi.E); “EEE” indica que el valor visualizado sobrepasa el
máx. (999999) o sobrepasa en un 20% los valores ajustados en la
escala visualizada (Lo.d y Hi.d). FUNCIONES: “EEE” o “Err” se
muestran cuando al menos una de las dos entradas o el resultado
de la función está en condición “EEE” o “Err”. En esa situación la
salida de alarma mantiene el estado inmediatamente anterior a pro-
ducirse la condición de “EEE” o “Err”. RESET: la puesta a cero de
los valores mín. y máx. y de los contadores se lleva a cabo sin
prompt de confirmación. ALARMAS: el triángulo que señaliza que
la alarma está activa se enciende o apaga sólo al finalizar la activa-
ción (desactivación) del retardo de tiempo on.d (off.d). Módulos:
algunos menús específicos se muestran sólo si los módulos a los
que pertenecen están instalados. Min-Max: la puesta a cero de los
valores mín. y máx. se lleva a cabo sin prompt de confirmación.
ACTUALIZACIÓN DE MEDIDAS: las bajas frecuencias de entrada
requieren un tiempo mayor para actualizarse en el display (1000s a
0,001Hz). Para evitar retardos en caso de alarmas por baja fre-
cuencia, no establecer Lo.E = 0, ajustar Lo.E en un valor mayor.
■■ESPECIFICACIONES TÉCNICAS
Display: LCD de 6 dígitos. Condiciones ambientales: sólo para uso interno, altura de
hasta 2000m. Grado de protección, panel frontal: IP67, NEMA4. Módulo de alimen-
tación CA/CC, BP H: 90 a 260V. BP L: 18 a 60V. Consumo: ≤30VA/12W (BP H),
≤20VA/12W (BP L).Temperatura: trabajo 0° a 50°C (32° a 122°F) (H.R < 90%
sin condensación); almacenamiento: -10° a 60°C (14° a 140°F) (R.H. < 90%
sin condensación). Tensión de referencia para aislamiento: 300 VRMS a tie-
rra (entrada 500V). Rigidez dieléctrica: 4000 VRMS durante 1 minuto. Rechazo al
ruido: NMRR 40 dB, 40 a 60 Hz. CMRR 100 dB, 40 a 60 Hz. Compatibilidad elec-
tromagnética: EN61000-6-2, IEC61000-6-2, EN61000-6-3, IEC61000-6-3. Normas: de
seguridad EN61010-1, IEC61010-1. Caja: (instrumento montado) 48 x 96 x 105 mm;
material PC-ABS, autoextinguible: UL 94 V-0. Homologaciones: CE, UR, CSA.
InP.F:Omfatter samme parametre som InP.A vedrørende kanal B,
hvis funktionen er F1. Ellers gælder parametre InP.A også for kanal B.
SCA.A:Indgangsskala. dP.E= Valg af placeringen af decimalan-
givelsen på det elektriske skala. Lo.E= Valg af den mindste
indgangsværdi. Hi.E = Valg af den maksimale indgangsværdi. dP.d=
Valg af placeringen af decimalangivelsen på den viste skala. Lo.d=
Den viste mindste værdi (svarende til Lo.E). Hi.d = Den viste mak-
simale værdi (svarende til Hi.E).
SCA.F:Omfatter samme parametre. SCA.A henviser til kanal B, hvis
funktionen er F1. Omfatter kun parametre vedrørende den viste
skala, hvis funktionen er F2-F6: De elektriske grænseværdier for
kanal B er de samme som for kanal A.
Cnt.A: Tæller for kanal A. dpd = Valg af placering af decimalan-
givelsen for måleren. dP.Pr = Valg af placering af decimalangivelsen
for prescaler. PreS= Prescaler er impulsens vægtning, dvs. den
værdi, måleren forøges med ved hver impuls.
Cnt.F:Tæller for kanal B. Omfatter de samme parametre som for
Cnt.A vedrørende kanal B.
Lin.A: Et ikke-lineært signal ændres ved at indsætte indgangspunk-
terne for linearisering (in.01 ... in.16) og udgangspunkterne for
linearisering (ou.01 ... ou.16) således at de reelle data kan vises.
nonE= Ingen linearisering . YES= Aktiv linearisering. Lin.P= Antal
brudte linjer (fra 2 til 16). in.01 (... in.16)=Koordinat for punktet på
den brudte linje inden for feltet “HiE - LoE”. ou.01(... ou.16)=
Koordinat for punktet på den brudte linje inden for feltet
“Hid - Lod”.
Lin.B: Omfatter samme parametre som for Lin.A vedrørende kanal
B, hvis funktionen er F1. Hvis funktionen er F2-F6, gælder parame-
trene for Lin.A også for kanal B.
SP.1 :(... SP.4): grænseværdi for alarm. Ch.A, Ch.F: Tilknytning af
tærskelværdien for kanal A eller funktionen F. Lo.S= valg af grænse-
værdi for minimumindstilling, Hi.S= valg af grænseværdi for maksi-
mumindstilling, SEt= indstilling af grænseværdi, HYS= valg af
hysterese, oFF.d= valg af deaktiveringsforsinkelse (0 til 255 sek.)
on.d= valg af aktiveringsforsinkelse (0 til 255 sek.). rLY= valg af
relæstatus: nE= normalt aktiveret, nd= normalt deaktiveret. ALr:
valg af alarmtype: oFF= deaktiveret, do= down-alarm, uP= up-
alarm, d.do= down-alarm med deaktivering ved strømtilslutning,
uP.L= up-alarm med selvhold, do.L= down-alarm med selvhold.
A.out: analog udgang. Ch.A, Ch.F: Tilknytning af tærskelværdien for
kanal A eller funktionen F. Lo.A= %-værdi af udgangsområdets nul,
som genereres af den mindste viste værdi (Lo.d) Hi.A= %-værdi af
udgangsområdets fuldskalaværdi, som genereres af den største
viste værdi (Hi.d). tYPE: valg af analogt udgangssignal; A= 20 mA
udgang; U= 10 V udgang
FiLt : digitalt filter. FiL.S= valg af funktionsområde for filteret (fra 0
til 100% af anslag), FiL.C= valg af filtreringskoefficientværdi
(1 til 32).
S.out : seriel port. Add= valg af instrumentadresse, bdr= valg af baud-
hastighed.
Cnd : ekstern kommando fra en indgangskontakt. Valg af den funk-
tion, der skal tilknyttes CMD-kontakten (se tabel 2 for forbindelse,
se dataark vedrørende indgange).
■
■VIGTIGE BEMÆRKNINGER. VISNING: Analog indikator i over-
løbs- eller underløbsposition forbundet med visning af en værdi på
displayet, angiver, at den viste skala er overskredet (Lo.d-Hi.d) med
indtil 20% ud over disse grænseværdier; “Err”: Angiver, at signal-
frekvensen overstiger den maksimale værdi (50kHz) eller overskri-
der 20% af de indtastede værdier for det elektriske skala (Lo.E e
Hi.E), “EEE” angiver, at den viste værdi overstiger den maksimale
værdi (999999) eller overskrider 20% af de indtastede værdier for
den viste skala (Lo.d e Hi.d). FUNKTIONER: Tilstanden “EEE” eller
“Err” vises, når mindst en af indgangene A eller B eller resultatet af
funktionen er i tilstanden “EEE” eller “Err”. I sådanne situationer
opretholder alarmens udløsning tilstanden, lige inden tilstanden
“EEE” eller“Err” konstateres. RESET: Nulstilling af de mindste og
maksimale værdier og tællerne udføres, uden at der anmodes om
bekræftelse herom. ALARMER: Advarselstrekanten for den aktive
alarm tændes (slukkes) kun ved udløbet af forsinkelsestiden for
aktivering (deaktivering) af on.d (off.d). moduler: Visse menuer
vises kun, hvis de tilhørende moduler er blevet behørigt installeret.
Min-MAx: Nulstilling af de mindste og maksimale værdier udføres,
uden at der anmodes om bekræftelse herom. OPDATERING
MÅLING: Lave indgangsfrekvenser kræver en lang opdateringstid af
displayet (1000s ved 0,001Hz). For at undgå forsinkelser ved udløs-
ning af faldalarmer, må Lo.E=0 ikke indsættes. I stedet indsættes en
værdi for Lo. Den er passende høj.
■■TEKNISKE DATA
Display: : 6 DGT LCD. Omgivelsesforhold: kun til indendørs brug, højde op til 2.000 m.
Tæthedsgrad, front: IP67, NEMA4 AC/DC-forsyningsspænding, BP H: 90 til
260 V. BP L: 18 til 60 V. Energiforbrug: ≤30 VA/12 W (BP H), ≤20 VA/12 W (BP L).
Temperatur: drift: 0° til 50° C (relativ luftfugtighed: < 90 % ikke-kondenseren-
de); lager: -10° til 60° C (relativ luftfugtighed: < 90 % ikke-kondenserende).
Referencespænding, isolering: 300 VRMS til jord (500 V indgang).
Dielektrisk styrke: 4.000 VRMS i ét minut. Støjundertrykkelse: NMRR: 40 dB,
40 til 60 Hz. CMRR: 100 dB, 40 til 60 Hz. EMC: EN61000-6-2, IEC61000-6-2,
EN61000-6-3, IEC61000-6-3. Standarder: sikkerhed EN61010-1, IEC61010-1. Hus:
(samlet instrument) 48 x 96 x 105 mm; materiale: PC-ABS, selvslukkende: UL
94 V-0. Godkendelser: CE, UR, CSA.
ITALIANO (../.)
ENGLISH (../.) DEUTSCH (../.) FRANÇAIS (../.) ESPAÑOL (../.) DANSK (../.)
