Carlsson 62 91 0700 Installationsanleitung

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Alle Arbeiten sollten mit größter Sorgfalt durchgeführt werden, um Beschädigungen zu

vermeiden! Bitte lesen Sie sich vor Beginn der Montage die Montageanleitung sorgfältig

durch! Kontrollieren Sie vor Beginn der Montage die Vollständigkeit der zum

Lieferumfang gehörenden Teile.

Achtung

Bei Demontage: Herstellervorgaben und Arbeitssicherheit beachten!

Please pay attention, while installing the product to avoid any damage at the car or the

product itself. Please read the fitting instruction before you start the installation. Please

check the completeness of the product before you start the installation.

Attention

Follow the manufacturer-specifications and operational safety while dismounting!

Stückliste

Parts List

Pos

pos.

Anzahl

number

Bezeichnung

description

Artikel

Nummer

part no.

1 1 Scheinwerferträger links /Lamp- carrier left 62910702

2 1 Scheinwerferträger rechts / Lamp-carrier right 62910703

3 1 LED Tagfahrleuchte universal inkl. Steuergerät /

Daytime running light incl. control unit 62620701

4 2 Nebellampen 70mm / Fog lights 62360702

5 1 Kabelsatz TFL W164 / Wiring harness DRL EL9123

Dichtkleber Set P1/ Glue set 51501366

7 2 Druckfeder für Einstellung Nebellampe / Spring 70mm 62360703

8 2 Schraube M6x35 für Einstellung Nebellampe / Screw M6 x 35 EL0274

9 2 Sicherungsmutter für Einstellung Nebellampe / Nut M6 (selflocking) 98506000

10 4 Schraube M6x10 für Fixierung Leuchten (sechskant) / Screw M6 x 10 93396100

11 4 Fächerscheibe M6 für Fixierung Leuchten/ Fan-Shaped washer M6 67980600

12 4 Fächerscheibe M10 / Fan shaped washer M10 67981000

13 4 Schraube inkl. Federring M6 x 10 / Screw incl. spring M6 x 10 n/a

14 2 Fächerscheibe M5 / Fan-shaped washer M5 67980500

Kabelbinder 102 x 2,5 / Tie wrap black 102 x 2,5 00000102

16 2 Stecksockel 0,5 / Plug base 5.0 00000103

17 2 Unterlegscheibe M6 / Shrim M6 12 50 6000

18 1 Schnittschablone / Cutting template 62910704

Schraube M5 x 12 Linsenkopf / Screw M5 x 12 73800512

20 2 Blechmutter M5 15mm x 12mm / Nut M5 15mmx12mm 62000607

21 1 Kennzeichnungs-Aufkleber / Label 62620662

22 4 Gummischeiben M6 / rubber washer M6 n/a

23 2 Unterlegblech 25x14,5x1,6 / Flat washer 25x14,5x1,6 62622514

24 2 Unterlegblech 11,5x14,5x1,8 / Flat washer 11,5x14,5x1,8 62621114

Montageanleitung

TAGFAHRLEUCHTEN MIT NEBELSCHEINWERFER

für ML-Klasse W164 Facelift

für Fahrzeuge mit Bi-Xenon [Code: 614, 615, 616]

(kein AMG/kein AMG-Styling Paket)

Artikel-Nr. 62 91 0700

Fitting instruction

DAYTIME RUNNING LIGHTS WITH FRONT FOG LIGHTS

for ML-Class W164 Facelift

(no AMG / no AMG Styling )

only for vehicles with Bi-Xenon [Code: 614, 615, 616]

Part no. 62 91 0700

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Benötigte Hilfsmittel

Required equipment

•Gaffertape (50 mm) [z.B. Henkel® Pattex Power Tape]

•Kreppband (20 mm)

•6 Holzklötze mit Tape ummantelt ( 7 cm x 5 cm x 2 cm)

[zum selbst anfertigen]

•Einweghandschuhe

•weiche Stofftücher zum Entfernen von Kleberesten

•geeignete Säge [z.B. Karosseriesäge]

•Gaffertape ( 50 mm width) [e.g. Henkel® Pattex Power Tape]

•masking tape (20mm)

•6 wooden wedges wrapped with tape (7 cm x 5 cm x 2 cm)

[for self made]

•Disposable Gloves

•soft cloth towels to remove adhesive remains

•appropriate saw [e.g. body saw]

Demontage der Serien Nebelscheinwerfer

Disassembly of the series fog lights

1.1Den vorderen Teil des Innenkotflügels demontieren.

Disassamble the front part of the inner fender.

1.2 Die vordere Unterbodenverkleidung nach Herstellerangaben demontieren.

Disassamble the front underbody cladding.

1.3 Elektrische Steckverbindungen der Serien-Nebelscheinwerfer trennen.

Remove the electric connection assembly of the original fog-lights.

1.4 Schrauben demontieren und Nebelscheinwerfer incl. Träger abnehmen.

Disassemble the screws and detach the fog lights incl. panel.

Bild 1

picture 1

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Vorbereitung

Preparation

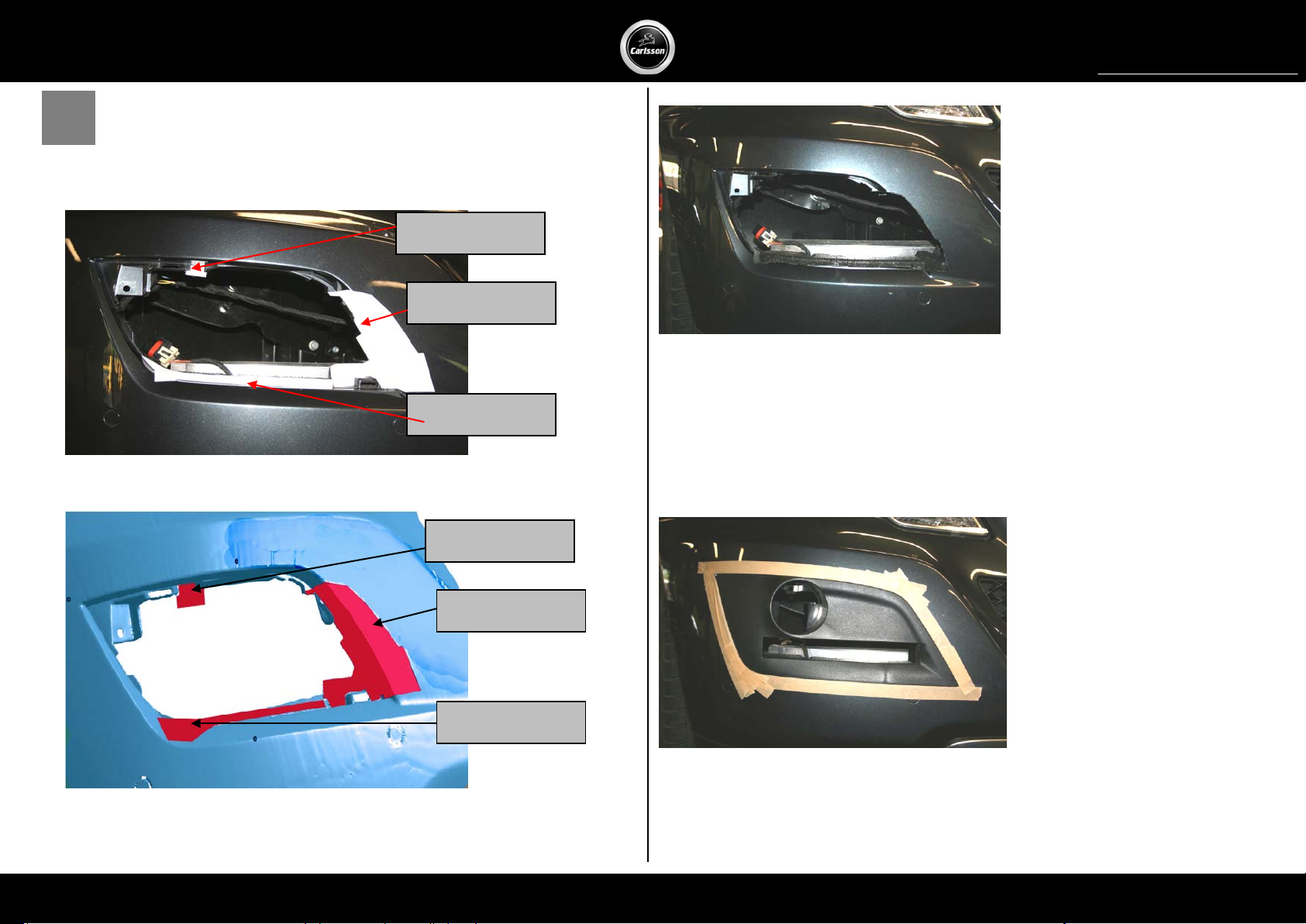

2.1 Die mitgelieferte Schnittschablone wie in Bild 2 gezeigt, anlegen und ausschneiden.

Apply the included cutting template, as shown in the picture 2, and cut along the template.

Bild 2

picture 2

Bild 3

picture 3

Bild 4

picture 4

2.2 Carlsson Scheinwerferträger einsetzen und auf Passgenauigkeit prüfen.

Insert and check the fitting accuracy of the Carlsson lamp carrier

2.3 Die Kanten abkleben und den Carlsson Scheinwerferträger wieder herausnehmen

(siehe Bild 4)

Tape the angles and take out the Carlsson light holders (look picture below).

Bild 5

picture 5

2.4 Klebeflächen anrauen.

Schablone 1

Schablone 2

Schablone 3

Schablone 1

Schablone 2

Schablone 3

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Sand the gluing surfaces.

Bild 6

picture 6

Montage der Leuchteinheiten

Assembly of the light holders

3.1 Die Tagfahrleuchten und dann die Nebelscheinwerfer (35 W) mit den mitgelieferten

Schrauben montieren.

Mount the DRL and the fog lights (35W) on Carlsson lamp carriers with the provided screws

Bild 7

picture 7

2412

13 23 12 13

Blechmutter entfernen / remove nut

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Bild 8

picture 8

Bild 9

picture 9

Bild 10

picture 10

3.2 Das Steuergerät am rechten Lampenträger verbauen.

Mount the Carlsson control unit on the right Carlsson lamp carrier.

Bild 11

picture 11

2210

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Verlegung des Kabelbaumes

Installation of wiring harness

4.1 Die 2-poligen Stecker (Standlicht) und den 6-poligen Stecker (Fahrlicht) am rechten

Hauptscheinwerfer lösen.

Take off the plugs from the right headlight (2 pole parking light + 6 pole main light) .

Bild 12

picture 12

4.2 Die Kabel aus dem originalen Stecker gemäß Tabelle 1entpinnen und mit den

passenden Steckverbindungen vom Carlsson Kabelbaum und Carlsson Zusatzstecker

verbinden (s. Tabelle 1)

Remove the cables from the original plug and connect it with the Carlsson additional plug.

(see chart 1)

Bild 13

picture 13

Empfehlung: Verwenden Sie je nach Steckerausführung zum Entpinnen einen Entriegeler.

Für die vorhandenen Kontaktbuchsen ist bei Mercedes Sonderwerkzeuge der Entriegeler

mit der Teilenummer 220 589 01 99 62 zu verwenden. Recommendation: Use an unlocking

tool from the Mecedes-Benz special tool with part no° 220 589 01 99 62

Farbcodierung/

Color coding

Ersetzt im

Serienstecker

6 polig

Replaced in

OE-Plug

8pole

Ersetzt in

Serienstecker

2 polig

Replaced in

OE-Plug 2 pole

Carlsson

Zusatzstecker 1

Carlsson

Additional Plug 1

Carlsson

Zusatzstecker

Carlsson

Additional

Plug2

Schwarz/Black Pin 1 (BN) Pin 2

Blau/Blue Pin 2 (VT/WH) Pin 3

Rot/Red Pin 2 (BK/BU) Pin 1

Mitgelieferte 3A-Sicherung verwenden !!! Use the provided 3A-Fuse !!!

Tabelle 1

chart 1

Stecker Standlicht/Parking light plug

Stecker Fahrlicht/main light plug

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction


picture 14

4.3 Verlegen Sie den Carlsson Kabelbaum nach unten zum rechten Carlsson

Tagfahrleuchten-Träger.

Lay the wiring harness to the right additional headlight.

4.4 Den zweiten Kabelbaum unter der Kühlluftführung zum linken Carlsson

Tagfahrleuchten-Träger verlegen ( siehe Bild 15).

Lay the second wiring harness on the underside of the air scoop to the left Carlsson lamp-

carrier (see picture 15)

4.5 Für die Befestigung des Kabelbaumes 2 Löcher (6,5mm) bohren.

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

Drill 2 holes (6.5mm) to fix the wiring harness .

Bild 15

picture 15

4.6 Den Kabelbaum mit 2 Stecksockeln und 2 Kabelbändern fixieren.

Fix the wiring harness with 2 plug bases and 2 tie wraps

Anbringen der Scheinwerfereinheit

Attaching of headlight units

5.1 Die Klebeflächen am Carlsson Lampenträger anrauen.

Sand the gluing surface.

Bild 16

picture 16

Achtung: Vor Auftragen des Klebers die vollständig montierten Scheinwerfereinheit in

die ausgeschnittene Stoßstange einsetzten um die Passgenauigkeit zu überprüfen. Bei

Auftreten von Passungenauigkeiten wie z.B. Eindrücken der Stoßstange oder nicht

bündig an der Stoßstange anliegenden Scheinwerfereinheiten, den

Stoßstangenausschnitt nacharbeiten.

Note: Before applying the glue, check the fitting the assembled headlight units by inserting

them into the frontbumper. In case of imperfect fitting e.g. impressions of the bumper, rework

the bumper cutout

Achtung: Kühler ! ! !

Attention: Radiator ! ! ! Klebeflächen

Detail Bohrung /detail hole

Kühler / radiator

Bohrung / hole

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

5.2 Die Klebeflächen reinigen und mitgelieferten Primer auftragen. Danach den

mitgelieferten Kleber auf die Klebeflächen der Carlsson Lampenträger auftragen.

Clean the gluing surface and apply the supplied primer. Then apply the provided glue on to

that surface.

HINWEIS: Benutzen Sie beim Arbeiten mit Kleber stets Einweghandschuhe.

NOTE: Use non-returnable gloves while working with glue

5.3 Verbinden Sie die jeweiligen Kabelbäume mit den Carlsson

Tagfahrleuchten/Nebelscheinwerfern und dem Carlsson Steuergerät.

Plug the connectors to the headlight units.

5.4 Die Scheinwerfereinheit einsetzten.

Insert the headlight units

5.5 Entfernen Sie den überschüssigen Kleber mit Hilfe des mitgelieferten Kunststoffspachtel

und reinigen Sie anschließend die Stellen mit dem mitgelieferten Reiniger und einem

weichen Tuch.

Remove the excess adhesive by using the provided scraper. Finally clean these areas with the

provided cleaner and a soft cloth.

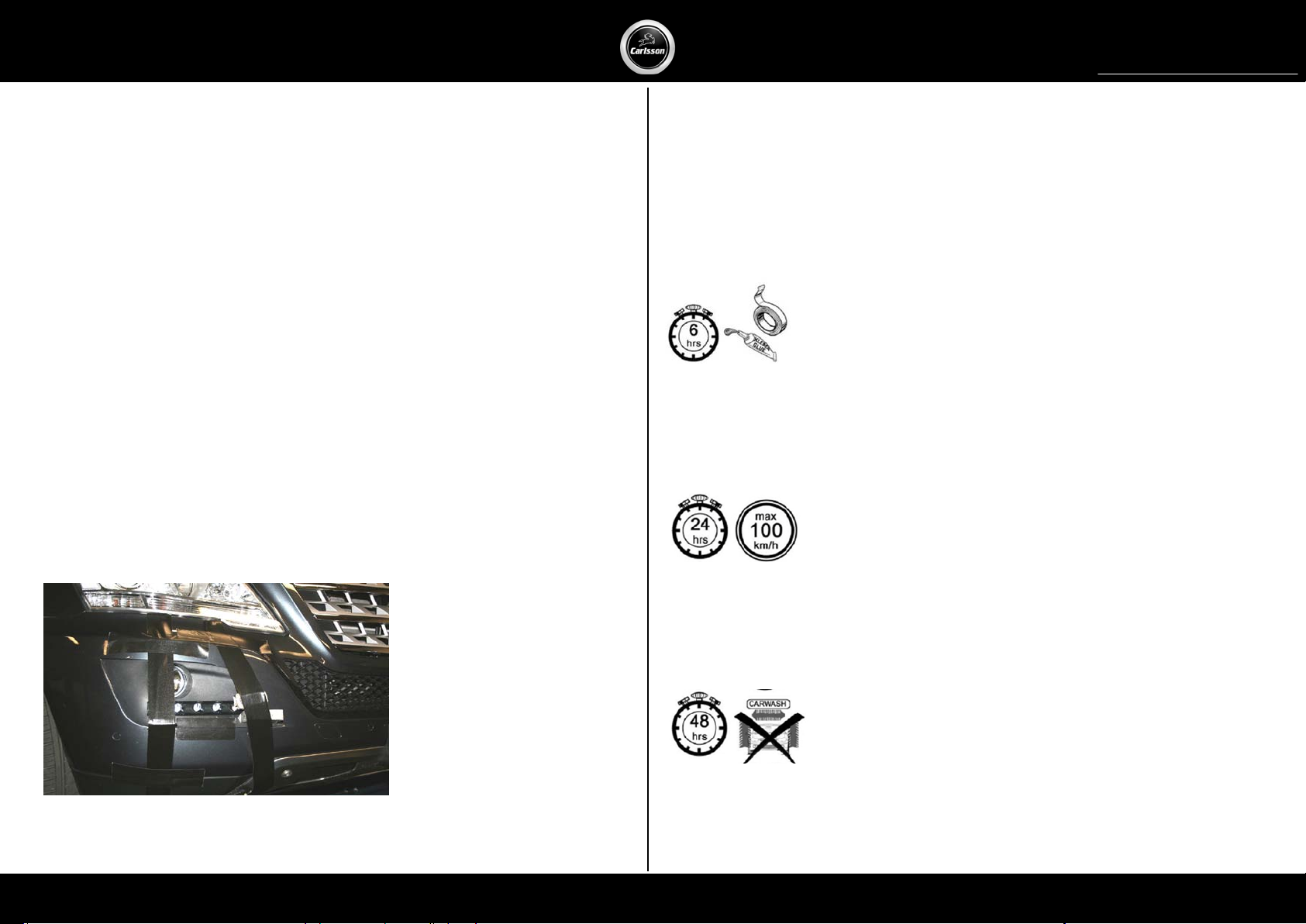

5.6 Die Scheinwerfereinheit mit dem Gaffertape und den Holzklötzen so fixieren, dass sie

exakt mit der Stoßstange abschließt und während der Trocknungszeit (6h) des Klebers

sich nicht bewegen kann.

Fix the headlight units to the front bumper exactly with the Gaffertape and the wooden

wedges exactly. In this way the Units must be fixed that they can’t move for 6h drying time.



Aushärtezeit beachten !!!

Pay attention to cure time !!!

Fahrzeug darf während der ersten 6 Stunden nach dem Umbau nur

in Schrittgeschwindigkeit mit fixierter Scheinwerfereinheit bewegt

werden

Don’t move the vehicle faster than walking speed and without fixation

within 6 hours after conversion

Fahrzeug darf frühestens nach 6 Stunden bis mindestens 24 Stunden

nach dem Umbau ohne Fixierung der Scheinwerfereinheit mit

maximal 100 km/h bewegt werden

Vehicle may not be driven faster than 100 km/h and without fixation of

the lamp carriers for at least 24 hours after conversion

Das Fahrzeug darf frühestens 48 Stunden nach dem Umbau von

Aussen gewaschen werden

Don’t wash the car for at least 48 hours after conversion

Montageanleitung

Carlsson Autotechnik GmbH · Gut Wiesenhof · D-66663 Merzig · Tel. +49 (0) 68 61/93 32-0 · Fax. +49 (0) 68 61/93 32-99 · [email protected] · www.carlsson.de

Montageanleitung

Fitting Instruction

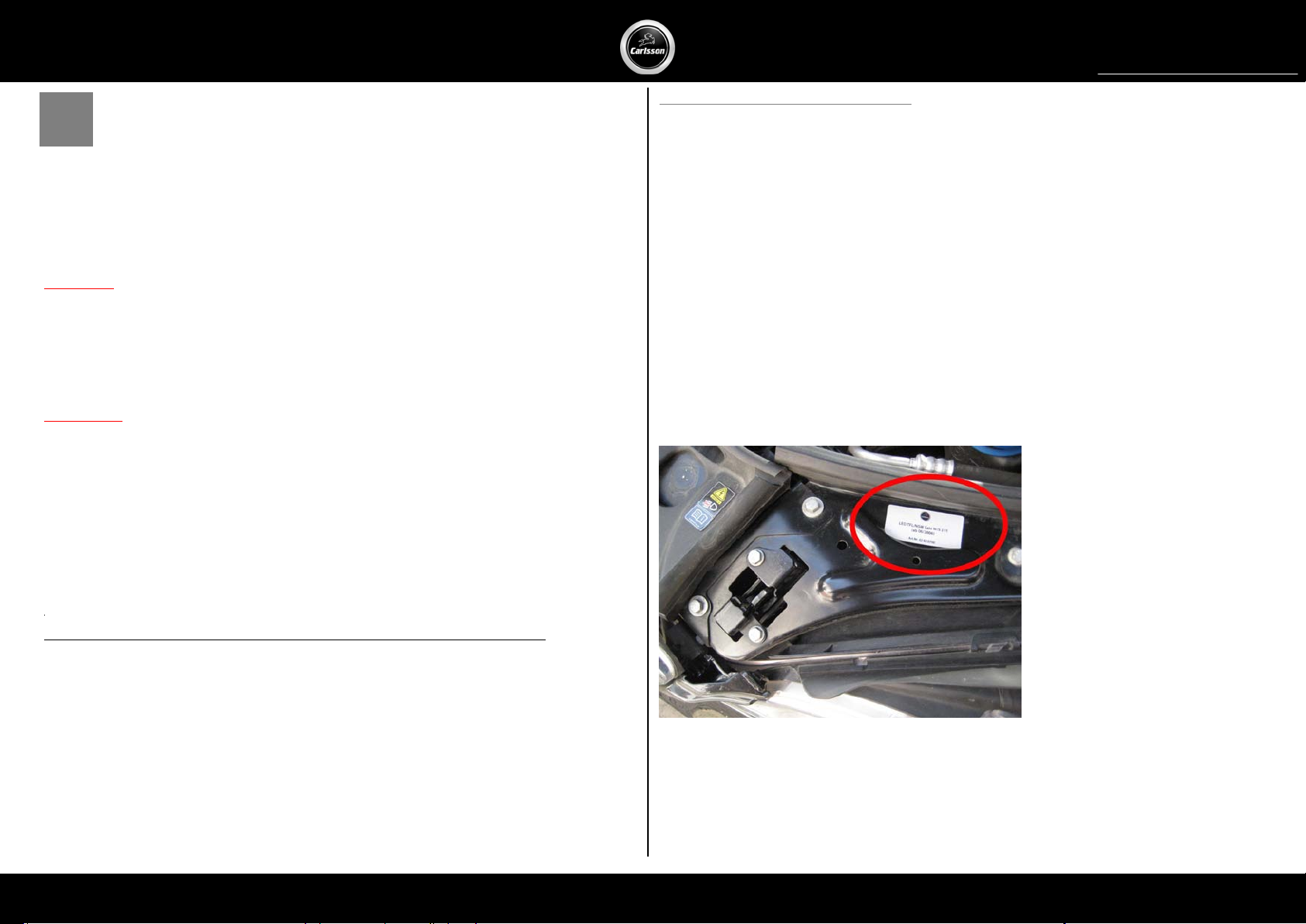

Abschlussarbeiten

Closing operations

6.1 Die Scheinwerfer auf Funktion prüfen und einstellen.

Check the headlights for function and adjust them.

6.2 Bei Serien-Tagfahrlicht, ist dieses im Kombiinstrument zu deaktivieren.

Deactivate the day running lights in the instrument cluster, if option is available.

ACHTUNG:

Bei Deaktivierung der Positionslichtfunktion sind die Carlsson Tagfahrleuchten bei

Mitführung der beigelegten gutachterlichen Stellungnahme EINTRAGUNGSFREI!

Bei aktivierter Positionslichtfunktion besteht eine EINTRAGUNGSPFLICHT. Bitte die Carlsson

Tagfahrleuchten unter Vorlage des beigelegten TÜV-Teilegutachtens eintragen lassen.

ATTENTION:

If you disable the position light function, the Carlsson Daytime running lights are

registration free

If position light function is enabled, you need to register the Carlsson Daytime running

lights. Use the enclosed parts-report.

6.3 Die Positionslichtfunktion kann deaktiviert werden. Befolgen Sie die nachstehende

Programmieranweisung.

The position light function can be deactivated. Follow the programming instructions below.

1) Zündung einschalten

2) Schalten Sie innerhalb von 10 Sekunden den Lichtschalter 4-mal An und Aus.

3) Warten Sie bis die Tagfahrleuchteneinheit zweimal aufblinkt und wiederholen Sie den

Vorgang 2)

4) Warten Sie bis die Tagfahrleuchten aufblinken um den aktuellen Modus festzustellen.

Dieser Programmiervorgang schaltet die Funktion der Positionsleuchten an bzw. aus. Zur

Bestätigung einer gelungenen Programmierung blinken die Tagfahrleuchten nach Schritt 4) wie

folgt auf und zeigen den aktuellen Status wie folgt ans:

Tagfahrleuchte blinkt 2-mal auf -> Positionslicht ist aus

Tagfahrleuchte blinkt 4-mal auf -> Positionslicht ist an

Programmiervorgang zum Ein- und Ausschalten der Positionslichtfunktion:

1) Ignition ON (Driver input 15)

2) Within 10 seconds, start switching the position light ON and OFF 4 times, stop with Position light

OFF at fourth time.

3) Wait unit DRL flashes twice, then repeat 2)

4) Wait until DRL flashes to show the actual mode like mentioned below

This procedure changes the Position light mode from ON and OFF and vis versa. For confirmation, the

DRL will flash at the end of the procedure (after step 2) like this:

DRL flashes twice -> PO OFF

DRL flashes four times -> PO ON

6.4 Die Unterbodenverkleidung nach Herstellerangaben wieder montieren.

Mount the front underbody cladding

6.5 Den mitgelieferten Kennzeichnungsaufkleber am Schlossträger neben dem

Hauptschloss im Motorraum anbringen.

Apply the supplied label.

Programming of position light function

Bild 18

picture 18

Andere Carlsson Autozubehör Handbücher

Carlsson

Carlsson 62 37 0700 Installationsanleitung

Beliebte Autozubehör Handbücher anderer Marken

James Baroud

James Baroud Odyssey Bedienungsanleitung

Motorola

Motorola i50sx Bedienungsanleitung

Yakima

Yakima 9MM STANDARD BIKE MOUNT Bedienungsanleitung

Feniex

Feniex T3 Bedienungsanleitung

Renault

Renault 77 11 423 180 Bedienungsanleitung

Kia

Kia E8300-4D000 Bedienungsanleitung

Brink

Brink 756843 Bedienungsanleitung

Whispbar

Whispbar K085W Bedienungsanleitung

v.link

v.link CI-VL2-PC-HSD Bedienungsanleitung

Viking

Viking Stack-Rack Kurzanleitung zur Einrichtung

Aries

Aries 203015 Bedienungsanleitung

Choetech

Choetech AT0005 Bedienungsanleitung

ZZ2

ZZ2 ZZAIR-PRO Bedienungsanleitung

Holman

Holman 4A80L Bedienungsanleitung

Thule

Thule 2075 Bedienungsanleitung

Motorola

Motorola T325 Bedienungsanleitung

TAUBENREUTHER

TAUBENREUTHER 16-3950 Installationsanleitung

DV8

DV8 FBJL-02 Bedienungsanleitung
