Carson Reflex Pro 3 Nano Bedienungsanleitung
DE // Service-Hotline für Deutschland: 03675 7333 343 // www.carson-modelsport.de
TECHNISCHE DATEN
Kanäle: 4
Frequenz: 2.4 GHz
Eingangsspannung: 6V
Anmaße: 34x14x18mm
Der Reflex PRO 3 Nano Empfänger verfügt über 3 Kanäle und einen AUX Ausgang.
EINSTELLUNG FAIL SAVE
Funktion nur auf Kanal 2 !!
1. Empfänger ausschalten

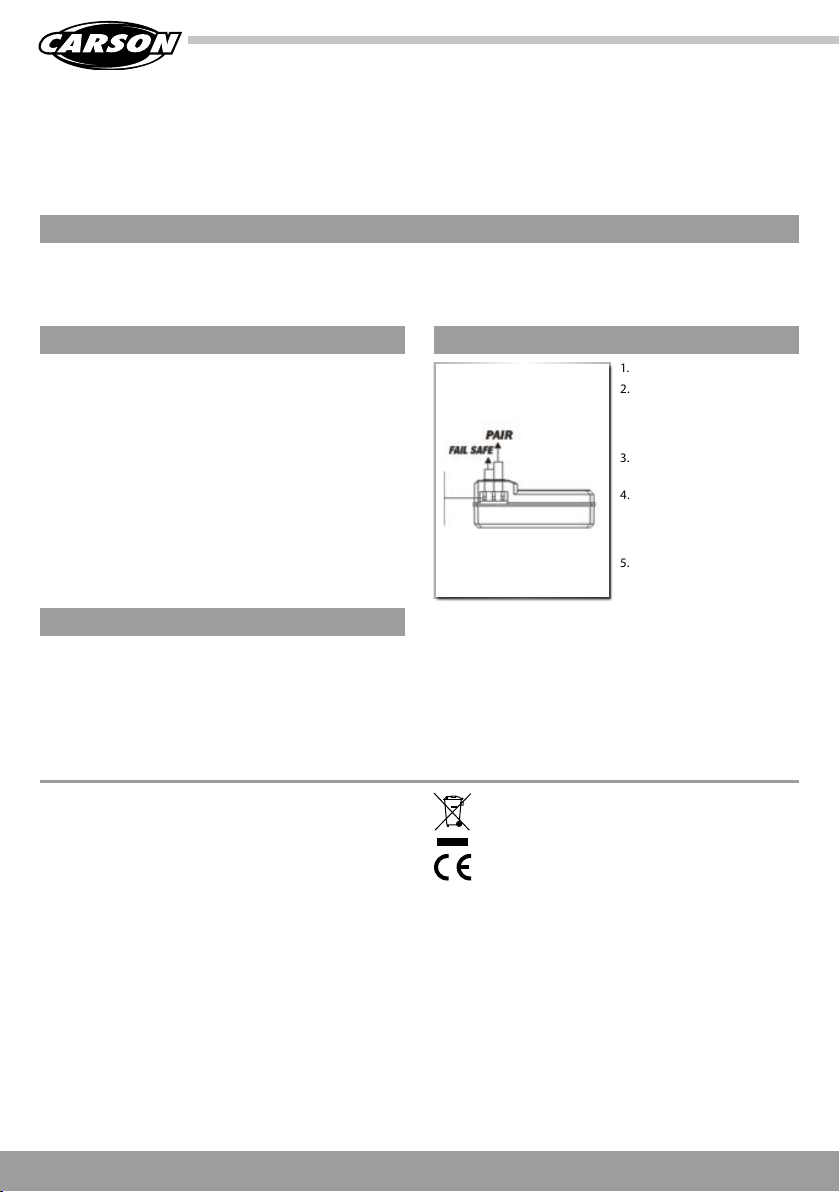

2. “Binding-Kabel“ mit Empfänger verbinden “ FAIL SAVE –
PINs“ Anschluss siehe Abb. verwenden
3. Empfänger einschalten (LED blinkt)
4. Fernsteuerung in die gewünschte“ FAIL-SAVE“ Position
bringen und einschalten
5. Position halten bis die LED dauerhaft leuchtet
6. Empfänger ausschalten und „Binding-Kabel“ wieder
entfernen
ALLGEMEIN
Empfänger Reex Pro 3 Nano
500501538 // Stand: Mai 2017
1. Empfänger ausschalten
2. “Binding-Kabel“ mit Emp-
fänger verbinden „PAIR-
PINs“ Anschluss siehe Abb.
verwenden
3. Empfänger einschalten
(LED blinkt)
4. Fernsteuerung einschalten
(LED leuchtet dauer-
haft-Binding abgeschlos-
sen)
5. Empfänger ausschalten
und „Binding-Kabel wieder
entfernen.
BINDING DES EMPFÄNGERS
Konformitätserklärung
Hiermit erklärt Tamiya-Carson GmbH & Co. KG, dass der Funkanlagentyp der
Richtlinie 2014/53/EU entspricht. Der vollständige Test der EU-Konformitätser-
klärung ist unter der folgenden Internetadresse verfügbar.
http://www.carson-modelsport.com/de/produkte.htm
Bedeutung des Symbols auf dem Produkt, der Verpackung oder
Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören
am Ende der Laufzeit nicht in den Hausmüll!
Helfen Sie uns bei
Umweltschutz und Recourcenschonung
und geben Sie dieses Gerät
bei den entsprechenden Rücknahmestellen ab. Fragen dazu bean-
wortet Ihnen die für Abfallbeseitigung zuständige Organisation
oder Ihr Fachhändler.
GB // Service-Hotline for Germany: 03675 7333 343 // www.carson-modelsport.de
Receiver Reex Pro 3 Nano
500501538 // Revision: May 2017
SPECIFICATIONS
Channels: 4
Frequency: 2.4 GHz
Input voltage: 6V
Dimensions: 34x14x18mm
The Reflex PRO 3 Nano receiver has 3 channels and an AUX output.
SETTING FAIL SAFE
Works only on channel 2!
1. Switch off the receiver
2. Connect the „binding cable“ to the receiver using the „ FAIL
SAFE PINs“ . connection, see figure.
3. Switch on the receiver (LED flashes)
4. Bring the remote control into the desired „ FAIL-SAVE“
position and switch on.
5. Hold the position until the LED is lit permanently.
6. Switch off the receiver and remove the „binding cable“.
ALLGEMEIN
1. Switch off the receiver
2. Connect the “binding
cable”to the receiver using
the „PAIR PINs“ connec-
tion, see figure.
3. Switch on the receiver (LED
flashes)
4. Switch on the remote
control (LED flashes
permanently - binding
completed).
5. Switch off the receiver
and remove the „binding
cable” again.
BINDING THE RECEIVER
Declaration of conformity
Hereby, Tamiya-Carson GmbH & Co. KG declares that the radio equipment type
is in compliance with the directive 2014/53/EU. The full text of the EU declaration
of conformity is available at the following internet address.
http://www.carson-modelsport.com/de/produkte.htm
Meaning of the symbol on the product, packaging or instructions
for use: Electrical appliances contain valuable recyclable materials
and should not be discarded in the domestic waste at the end of
their life!
Help us protect the environment and conserve resources
by taking this appliance along to the appropriate local recycling
centre. Your local waste management organisation or specialist
dealer will be able to answer any queries you may have.
