Chauvin Arnoux C.A 813 Bedienungsanleitung

C.A811C.A811

C.A811

C.A813C.A813

C.A813

■Luxmètres de poche

■Pocket luxmeter

■Taschen-Luxmeter

■Luxmetri tascabili

■Luxómetros de bolsillo

FRANÇAIS

ENGLISH

DEUTSCH

ITALIANO

ESPANOL

Notice de fonctionnement

User's manual

Bedienungsanleitung

Libretto d’Istruzioni

Manual de Instrucciones

Significations du symbole

ATTENTION ! Consulter la notice de fonctionnement avant

d’utiliser l’appareil.

Dans la présente notice de fonctionnement, les instructions

précédéesdecesymbole,siellesnesontpasbienrespectées

ou réalisées, peuvent occasionner un accident corporel ou

endommager l’appareil et les installations.

Vous venez d’acquérir un luxmètre de poche C.A 811 ou

C.A 813 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■lisez attentivement ce mode d’emploi

■respectez les précautions d’emploi

PRECAUTIONS D’EMPLOI

■Placer le capot de protection sur le capteur pendant le

transport (afin de protéger le diffusant) et entre deux

utilisations (pour atténuer le vieillissement de la cellule en

présence de forts éclairements).

■Respecter les conditions d'environnement climatiques (voir

§ 4)

GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant

douze mois après la date de mise à disposition du matériel

(extrait de nos Conditions Générales deVente, communiquées

sur demande).

English

............................................................................................

Deutsch

.........................................................................................

Italiano

..........................................................................................

Español

.........................................................................................

SOMMAIRE

1. PRESENTATION ............................................................3

2. DESCRIPTION ...............................................................3

3. UTILISATION .................................................................4

4. CARACTERISTIQUES ...................................................5

5. MAINTENANCE .............................................................6

6. POUR COMMANDER ....................................................6

7. ANNEXE .......................................................................26

1.PRESENTATION

Les luxmètres de poche C.A 811 et C.A 813 sont des

appareils de mesure d’éclairement équipés d'une photodiode

au silicium. Légers, à affichage digital, ils peuvent être utilisés

très simplement d'une seule main.

2. DESCRIPTION

Voir§7.Annexe (situéeàlafindecette notice defonctionnement)

➀Capteur muni d'un capot de protection de couleur noire et

d'un cordon spirale

➁Afficheur numérique à cristaux liquides, rétro-éclairé

- Afficheur principal :valeur numérique

3½ digits ou

code d'erreur

- Symbôles :

Pile déchargée

Dernière valeur mesurée

klux / kfc Unité de la valeur affichée

MAX Valeur maximum (C.A 811)

PEAK Valeur crête (C.A 813)

➂Poussoir 2 fonctions :

Appui bref : activation/désactivation du rétro-éclairage de

l'affichage

Appui long :

- C.A 811 : Poussoir de commande de la valeur max

- C.A 813 : Poussoir de commande de la valeur crête

➃Poussoir de commande de maintien d'affichage deladernière

mesure

➄Choix de la gamme de mesure employée

C.A 811 : 20 lux...20 klux en 4 gammes

C.A 813 : 20 lux...200 klux en 5 gammes

C.A 811 et C.A 813 : 20 fc...20 kfc en 4 gammes

➅Commutateur linéaire 3 positions :

- OFF : Mise hors circuit de l'appareil

- lux : Unité de mesure d'éclairement

- fc : Unité de mesure d'éclairement anglo-saxone

(footcandles)

3. UTILISATION

3.1 Procédure

1. Positionner le capteur bien à plat sur la surface dont on veut

connaître l'éclairement. Il est conseillé de s'éloigner de la

zone mesurée afin de ne pas la fausser la mesure (ombre

éventuelle).

2. Mise sous tension de l'appareil : sélectionner une des 2

unitésdemesure avec le commutateur ➅, la mesureapparaît

sur l'afficheur attendre la stabilisation de la valeur affichée

et à l'aide de la touche ➄, choisir la gamme de mesure

appropriée.

3. Configurer l'appareil en fonction du type de mesure désiré, à

l'aide des touches de fonctions spéciales ➃ et ➂(voir § 3.2).

4. Relever la valeur mesurée après stabilisation de l'affichage.

La mise hors tension de l'appareil s'effectue en rammenant le

curseur du commutateur ➅sur la position OFF.

Nota : Si l'éclairement à mesurer est en dehors de la gamme

de mesure, l'appareil affiche

, dans ce cas agir par appuis

brefs sur la touche ➄, pour choisir la gamme de mesure

appropriée.

3.2 Fonctions spéciales

Voir § 2. Description

HOLD :dès l'appui sur cette touche, l'appareil fige la dernière

valeur mesurée, cette fonction est désactivée à la mise

hors tension de l'appareil.

MAX : l'appareil(C.A 811) affichelavaleurmaxmesurée,cette

fonctionestutile dans le casde variations d'éclairement,

elle est désactivée à la mise hors tension de l'appareil

ou en appuyant à nouveau sur la touche.

PEAK :l'appareil(C.A 813) affichelavaleur crête mesurée,cette

fonctionest utile dans le casde variations d'éclairement

très rapides, elle est désactivée à la mise hors tension

de l'appareil ou en appuyant à nouveau sur la touche.

4.CARACTERISTIQUES

■■

■Etendue de mesure :

- C.A 811 :20 lux, 200 lux, 2000 lux, 20 klux

20 fc, 200 fc, 2000 fc, 20 kfc

- C.A 813 : 20 lux, 200 lux, 2000 lux, 20 klux, 200 klux

20 fc, 200 fc, 2000 fc, 20 kfc

■■

■Résolution : 0,01 lux - 0,01 fc

■■

■Précision du C.A 811 (à 23°C ±5°C, < 75% HR)

- Réponse spectrale :CEI Photopic

(voir courbe ci-dessous)

- Précision spectrale :

'1< 15%

- Réponse cosinusoïdale :

2< 2%

- Précision totale pour

les sources de lumière courantes : ±18% +2 pt

- Erreur intrinsèque (pour une source standard) (2856 K) :

±3% +10 pt

■■

■Précision du C.A 813 (à 23°C ±5%, < 75% HR)

- Réponse spectrale :CIE Photopic

(voir courbe ci-dessous)

- Précision spectrale :

1< 8%

- Réponse cosinusoïdale :

2< 2%

- Précision totale pour

les sources de lumière courantes : ±11% +2 pt

- Erreur intrinsèque (pour une source standard) (2856 K) :

±3% +10 pt

100

120

420 450 480 510 540 570 600 630 660 690

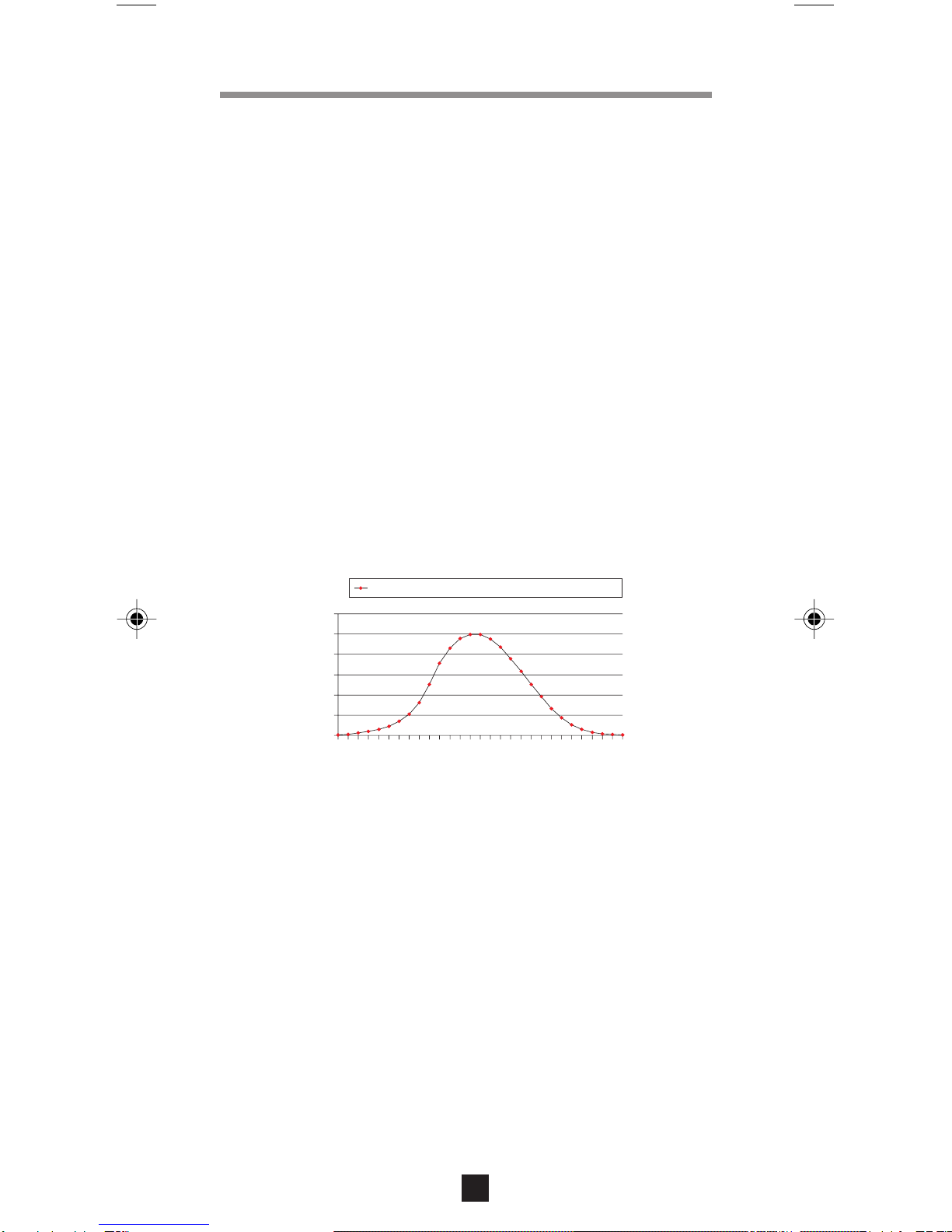

Sensibilité relative (%) vs lg. d'onde (nm)

■■

■Capteurs : Photodiode silicium

■■

■Environnement climatique

- Utilisation : 0 à +50°C, < 75% HR

- Stockage : -20°C à +60°C, 0 à 80% HR, sans pile

■■

■Alimentation : pile 9 V (type 6LR61 ou 6LF22)

■■

■Dimensions / Poids : 173 x 60,5 x 38 mm / 190 g avec piles

■Compatibilité électromagnétique

Emission suivant EN 50081-1 Ed. 1992

Immunité suivant EN 50082-1 Ed. 1992

■Etanchéité : IP 44 suivant CEI 60529 (Ed. 89), l'appareil

doit-être muni de sa gaine de protection.

5. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de

rechange qui ont été spécifiées.Le fabricant ne pourra être

tenu pour responsable de tout accident survenu suite à une

réparation effectuée en dehors de son service après-vente

ou des réparateurs agréés.

5.1 Entretien

5.1.1 Remplacement de la pile

■Placer le commutateur sur OFF

■Dégager le couvercle situé au dos de l'appareil

■Remplacerlapileuséeparune pile9V(type6LR61ou6LF22)

5.2 Nettoyage du boîtier

Nettoyer le boîtier avec un chiffon légèrement imbibé d’eau

savonneuse. Rincer avec un chiffon humide.

Ne pas utiliser de solvant.

5.3 Vérification métrologique

Comme tous les appareils de mesure ou d’essais, une

vérification périodique est nécessaire.

Nous vous conseillons au moins une vérification annuelle de

cet appareil.Pour les vérifications et étalonnages, adressez-

vous à nos laboratoires de métrologie accrédités COFRAC ou

aux agences MANUMESURE.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

5.4 Réparation

■■

■Réparation sous garantie et hors garantie

Adressez vos appareils à l’une des agences régionales

MANUMESURE, agréées CHAUVIN ARNOUX

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

■■

■Réparation hors de France métropolitaine.

Pourtouteinterventionsousgarantieouhorsgarantie,retournez

l’appareil à votre distributeur.

6. POUR COMMANDER

C.A 811................................................................P01.1722.01Z

C.A 813................................................................P01.1722.02Z

Fourni avec un étui de transport, une pile 9 V et cette notice de

fonctionnement.

Rechange :

Pile ........................................................................ P01.1007.32

Meaning of the

symbol

Warning ! Please refer to the User’s Manual before using

the instrument.In this User’s Manual, the instructions

preceded by the above symbol, should they not be carried

out as shown, can result in a physical accident or dammage

the instrument and the installations.

Thank you for purchasing this C.A. 811 or C.A. 813 pocket

luxmeter.

To get the best service from this instrument:

nread this user’s manual carefully,

nrespect the safety precautions detailed

PRECAUTIONS FOR USE

■Place the protective cover on the sensor when transporting

it (to protect the diffuser) and when you are not using it (to

reduce ageing of the cell under strong lighting).

■Comply with the environmental conditions (see § 4)

WARRANTY

Our guarantee is applicable for twelve months after the date

on which the equipment is made available (extract from our

General Conditions of Sale, available on request).

English

CONTENTS

1. PRESENTATION ................................................................7

2. DESCRIPTION ...................................................................7

3. USE ....................................................................................8

4. SPECIFICATIONS .............................................................9

5. MAINTENANCE ...............................................................10

6. TO ORDER .......................................................................10

7. APPENDIX .......................................................................26

1.PRESENTATION

C.A 811 and C.A 813 pocket luxmeters are lighting

measurement instruments, equipped with a silicon photodiode.

They have a digital display and are light and easy to manipulate

in one hand.

2. DESCRIPTION

See § 7. Attachment (at the end of this user’s manual)

➀Sensor equipped with a black protective cover and a spiral

lead.

➁Backlit liquid crystal display

- Main display: numeric value

3½ digits or

error code

- Symbols:Low battery

Last value measured

klux / kfc Value of unit displayed

MAX Maximum value (C.A. 811)

PEAK Peak value (C.A. 813)

➂Dual function pushbutton:

Short press: activates/deactivates display backlighting

Long press:

- C.A 811 Max value pushbutton control

- C.A 813 Peak value pushbutton control

➃Pushbutton control to hold display of the last measurement

➄Choice of measurement range

C.A 811: 20 lux...20 klux in 4 ranges

C.A 813: 20 lux...200 klux in 5 ranges

C.A 811 and C.A 813 : 20 fc...20 kfc in 4 ranges

➅3-way switch:

- OFF : Switches the instrument off

- lux : Lighting measurement unit

- fc : Anglo-Saxon lighting measurement unit

(footcandles)

3. USE

3.1 Procedure

1. Place the sensor flat on the surface where you wish to

measurethelighting.Move awayfromthe measurement area

to avoid influencing the measurement (possibility of shade).

2. Toswitch the instrument on:selectone of the 2measurement

units with ➅, the measurement appears on the display; wait

until the displayed value is stabilised and, with ➄, choose

the appropriate measurement range.

3. Configure the instrument according to the type of

measurement to be taken using special function keys ➃or

➂(see § 3.2).

4. Record the measured value once the display has stabilized.

The instrument is switched off by returning the cursor of ➅to

the OFF position.

Note: If the lighting to be measured is not within the

measurementrange,the instrument will display

;inthis case,

press briefly on ➄a few times to choose the appropriate

measurement range.

3.2 Special functions

See § 2. Description

HOLD: when you press on this key, the instrument freezes on

the last value measured, this function is deactivated

when the instrument is switched off

MAX: the instrument (C.A 811) displays the maximum value

measured;this function is useful when the lighting varies,

it is deactivated when the instrument is switched off or

the key is pressed again.

PEAK: the instrument (C.A 813) displays the peak value

measured;this function is usefulwhenthe lighting varies

very rapidly, it is deactivated when the instrument is

switched off or the key is pressed again.

4.SPECIFICATIONS

■■

■Measurement range:

- C.A 811 20 lux, 200 lux, 2000 lux, 20 klux

20 fc, 200 fc, 2000 fc, 20 kfc

- C.A 813: 20 lux, 200 lux, 2000 lux, 20 klux, 200 klux

20 fc, 200 fc, 2000 fc, 20 kfc

■■

■Resolution: 0.01 lux - 0.01 fc

■■

■Accuracy of the C.A. 811 (at 23°C ±5°C, < 75% RH)

- Spectral response: IEC Photopic

(see curve below)

- Spectral accuracy:

’1< 15%

- Cosinusoidal response:

’2< 2%

- Total accuracy for

normal light sources: ±18% +2 pt

- Intrinsic error (for a standard light source) (2856 K): ±3%

+10 pt

■■

■Accuracy of the C.A. 813 (at 23°C ±5%, < 75% RH)

- Spectral response: IEC Photopic

(see curve below)

- Spectral accuracy:

’1< 8%

- Cosinusoidal response:

’2< 2%

- Total accuracy for normal light sources: ±11% +2 pt

- Intrinsic error (for a standard light source) (2856 K):

±3% +10 pt

100

120

420 450 480 510 540 570 600 630 660 690

Relative sensitivity (%) vs wavelength (nm)

■■

■Sensors: Silicon photodiode

■■

■Climatic environment

- Utilisation: 0 to +50°C <75% RH

- Storage: -20°C to +60°C, 0 to 80% RH, without battery

■■

■Power supply: 9 V battery (type 6LR61 or 6LF22)

■■

■Dimensions / Weight: 173 x 60.5 x 38 mm / 190 g with

batteries

■■

■Electromagnetic compatibility

Emission as per EN 50081- Ed.. 1992

Emission as per EN 50082- Ed. 1992

■■

■Impermeability: IP 44 as per IEC 60529 (Ed. 89), the ins-

trument must be in its protective case.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Chauvin Arnoux Messgerät Handbücher

Chauvin Arnoux

Chauvin Arnoux C.A 8336 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux E3N Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux F405 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux AEMC MN352 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux PEL 106 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 6240 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 6528 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 700 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux F 25 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux PHYSICS line C.A 832 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 1725 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux AEMC Instruments OX5042 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux CA834 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux F 21 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux MAP COMPACT Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 1621 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux C.A 10101 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux CA 10 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux ORITEL IR 205 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux PSD 1 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux Physics Series Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux AEMC 407 Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux Double retractable 10 A test probe Bedienungsanleitung

Chauvin Arnoux

Chauvin Arnoux Enerdis MAP600 Series Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
