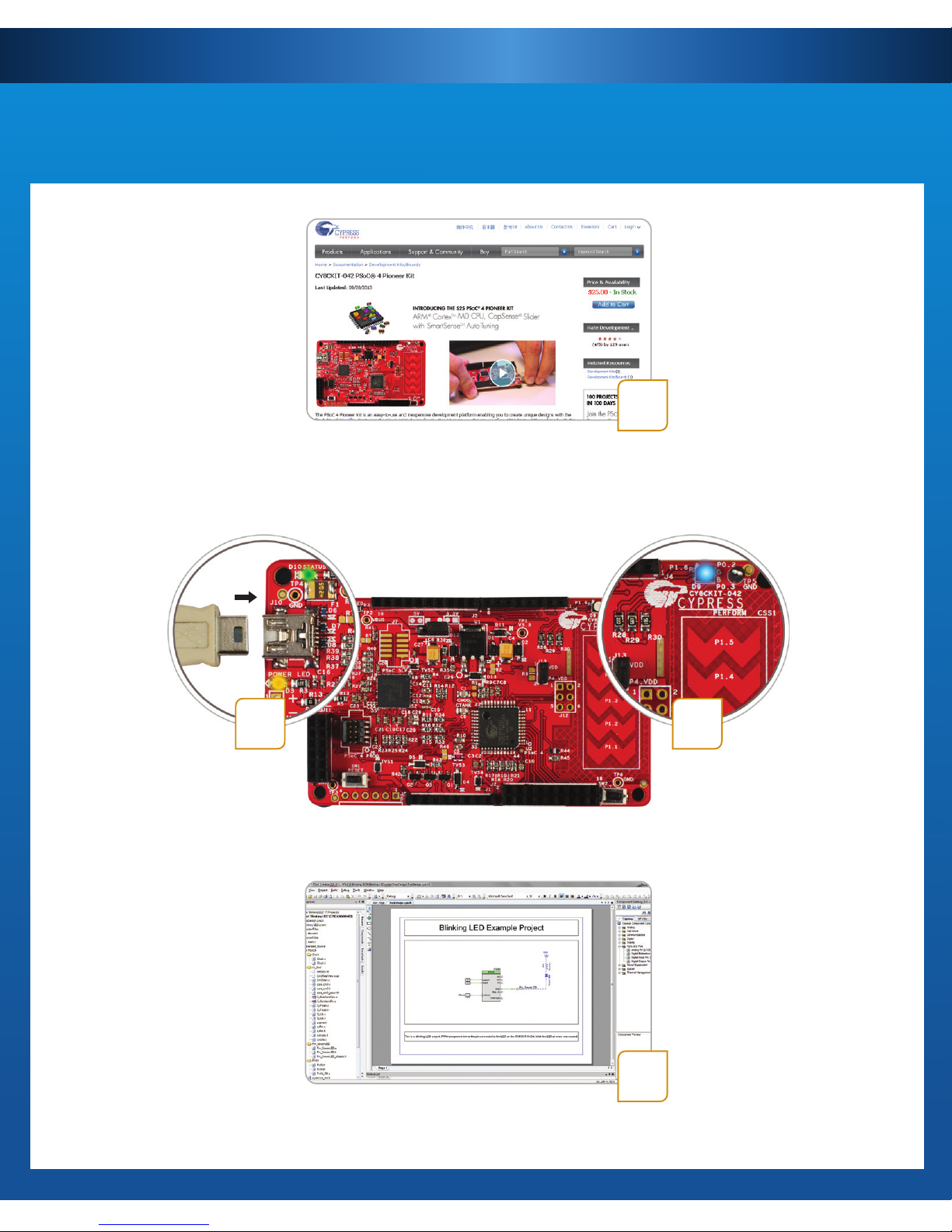

CY8CKIT-042 QUICK START GUIDE

Download and Install the latest kit software and examples from

www.cypress.com/go/CY8CKIT-042

Connect the board to

your computer using

the provided USB cable

Blue LED Blinks

Design with PSoC®CreatorTM

PSOC®4 PIONEER KIT

All trademarks or registered trademarks referenced herein are the properties of their respective owners.

Doc.#: 001-86373 Rev.*B

CY8CKIT-042

QUICK START GUIDE

For the latest information about this Kit and to download Kit Software and Hardware les,

visit http://www.cypress.com/go/CY8CKIT-042

PSOC®4 PIONEER KIT

P4_0/SCL

P4_1/SDA

P1_7/AREF

GND/GND

P0_6/D13

P3_1/D12

P3_0/D11

P3_4/D10

P3_6/D9

P2_6/D8

P2_7/D7

P1_0/D6

P3_5/D5

P0_0/D4

P3_7/D3

P0_7/D2

P0_5/D1

P0_4/D0

VCC/P4_VDD

GND/GND

SCK/P0_6

MISO/P3_1

MOSI/P3_0

SS/P3_5

IOREF/P4_VDD

RESET/RESET

3.3V/V3.3_EXT

5V/VBUS

GND/GND

Vin/VIN

A0/P2_0

A1/P2_1

A2/P2_2

A3/P2_3

A4/P2_4

A5/P2_5

P0_0

P0_1

P1_0

P3_0

P12_7

P5_VDD

P0_0

P3_4

P3_6

P12_6

GND

P3_7

P3_5

P0_1

P1_2 P0_2

P0_3

VDD

P1_5

P1_4

P1_3

GND

P1_2

P1_1

USB Connector (J10)

CapSense® Slider

RGB LED

PSoC 4 Power Supply

Jumper (J13)

PSoC 4 44 TQFP

ArduinoTM Compatible

I/O Header (J3)

ArduinoTM Compatible

I/O Header (J4)

PSoC 4 Reset Button

Power LED

System Power Supply Jumper (J9)

PSoC 5LP I/O Header (J8)

Digilent®PmodTM

Compatible I/O Header (J5)

PSoC 5LP Programmer

and Debugger

ArduinoTM Compatible

I/O Header (J1)

ArduinoTM Compatible

I/O Header (J2)

Push Button Switch

PSoC 4 External

Program Header (J6)

Status LED

Arduino UNO

PSoC 4 Pioneer Kit

Digilent Pmod
