DWL-6610AP

Quick Installation Guide

Беспроводная двухдиапазонная

унифицированная точка доступа

AC1200 с подержкой PoE

Краткое руководство по установке

Dual-Band 802.11n/ac Unified

Wireless Access Point

2  D-Link DWL-6610AP Quick Install Guide

ENGLISH

About This Guide

This installation guide provides basic

instructions for installing the DWL-6610AP Unied

AC Concurrent Dual-band PoE Access Point on

your network. For additional information about

how to use the Access Point, please see the User

Manual, which is available on the CD included in

this package or from the D-Link support website.

POWER – When the LED is lit up, the

access point is powered and

ready for use.

LAN – When this LED is lit up, the

device’s Ethernet port is

connected to an active router or

switch. The light will blink when

there is trafc going through the

port.

2.4GHz/5GHz – When the LED is lit up, the

access point’s radio is enabled.

It will blink when there is wireless

trafc.

Unpacking the Product

System Requirements

Open the shipping carton and carefully unpack its

contents. Please consult the packing list located

in following information to make sure all items are

present and undamaged. If any item is missing

or damaged, please contact your local D-Link

reseller for replacement.

- DWL-6610AP Unied AC Concurrent Dual-band

PoE Access Point

- Mounting Ring

- Console Cable

- CD-ROM

- Ceiling Bracket (3 sets, sizes are 9/16", 14/16",

and 1 1/2")

- CD-ROM Drive

- Windows®, Macintosh®, or Linux-based

operating system

- Ethernet port or installed Ethernet adapter

- Internet Explorer 7.0, Safari 5.0, Firefox 4.0,

or higher

Optional Accessories

- PoE Base Unit (Model: DPE-101GI)

Note: These accessories are not included in

the package. If any of these items are required,

please contact your reseller to order it.

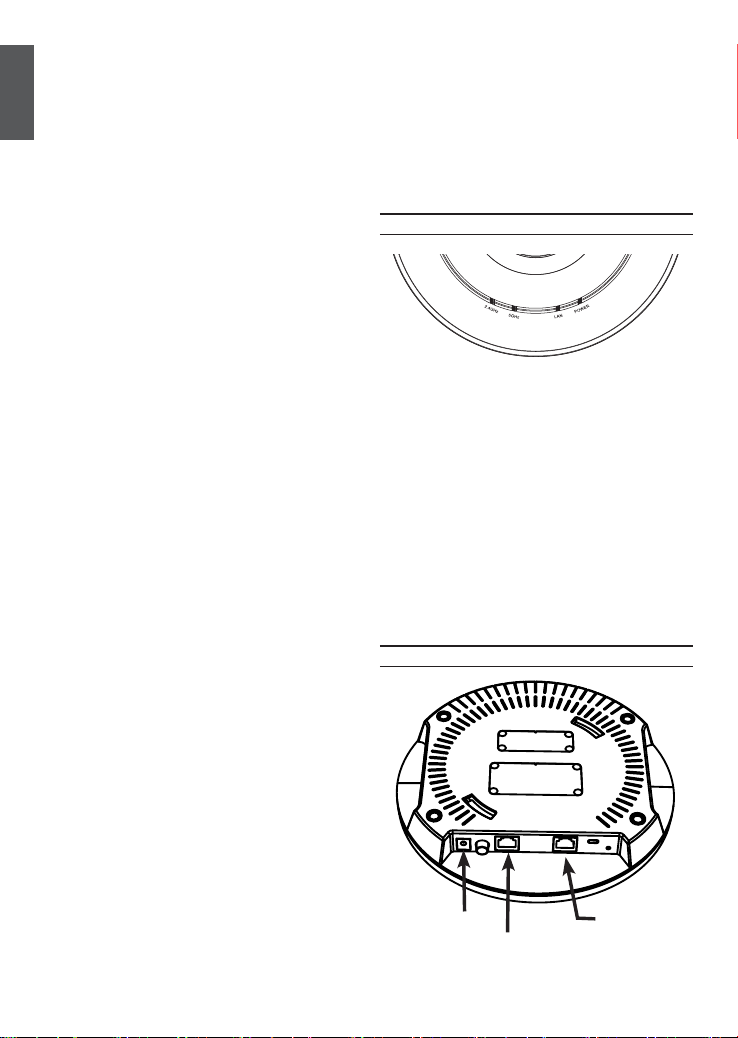

Figure 2. DWL-6610AP Rear Panel

Hardware Overview

Power Receptor

LAN Port (PoE)

Console Port

LEDs

Interfaces

Figure 1. DWL-6610AP LEDs

D-Link DWL-6610AP Quick Install Guide  3

ENGLISH

Power on the access point

To power on the DWL-6610AP, you can use ONE of

the following methods:

1. Connect the power adapter

2. Plug one end of an Ethernet cable into the LAN

port of the DWL-6610AP and the other end into

a port on a PoE switch.

Congure the access point

To set up and manage the DWL-6610AP, use one

of the following methods:

• Manage the access point from the computer:

Connect the access point and your computer

directly via a straight-through Ethernet cable.

Mounting Options

You can mount a DWL-6610AP access point on any

of the following types of surfaces:

• Solid surface wall or ceiling

• Tabletop

Cable Requirement

Use a CAT 5 cable with an even sheath.

The Ethernet ports on the DWL-6610AP access

point cannot accept a CAT 5 cable that has an

uneven sheath; the RJ-45 connector on the cable

will not fit properly into the receptacle on the access

point.

Wall Installation Recommendations

If you plan to install the DWL-6610AP on a wall or

other vertical surfaces, orient the top of the access

point (the side with the LEDs) toward the intended

coverage area. The radio antennas transmit through

the top of the access point but not through the

bottom (where the bracket is).

Warning: The DWL-6610AP is designed to

receive PoE power only from an 802.3af-compliant

source, or from a D-Link-approved power injector.

Connecting an access point to a Power over

Ethernet (PoE) device that is not approved by

D-Link can damage the equipment.

• Manage the access point from the computer

via the Switch or Router: Connect the

access point and your computer to the same

switch or router.

Reset Button

Console Port

Installation

• Manage the access point from the computer

via the Unied Wireless Switch or Wireless

Controller: Connect the access point to

a Unied Wireless Switch or Wireless

Controller. Connect your computer to the

same network as that of the Unied Wireless

Switch or Wireless Controller.

Power Button

(For Power Adapter)

ComputerDWL-6610AP

Switch or Router ComputerDWL-6610AP

Unied Wireless Switch

Wireless Controller

ComputerDWL-6610AP

4  D-Link DWL-6610AP Quick Install Guide

ENGLISH

Mounting Using Anchor Screws

1. Place the plastic wall mounting ring on a

wall or ceiling.

2. Mark the points where you will insert the

screws. Take out the mounting ring.

3. Drill holes in the marked points and

insert the plastic wall anchors.

4. Use the supplied screws to attach the

mounting ring to the wall.

5. Plug the CAT 5 cable into the LAN port on

the access point.

6. To attach the access point to the

mounting ring, rst locate the right side

of the access point that has a small lock

symbol on it, and make sure to line up

this side with the side of the mounting

ring that has Open - Lock written on it.

7. Twist clockwise to lock the access point

onto the ring. The lock symbol on the

access point must point directly to the

Close text on the mounting ring.

Installation

D-Link DWL-6610AP Quick Install Guide  5

ENGLISH

Mounting Using Ceiling Bracket 3. Plug the CAT 5 cable into the LAN port on

the access point.

1. Clip two ceiling brackets on the ceiling

panels. Make sure both bracket are

parallel.

2. Use the provided screws to attach the

mounting ring to the ceiling bracket.

4. Placed the DWL-6610AP’s male bracket

in the mounting ring’s female bracket.

Rotate the product clockwise to lock it in

position.

Installation

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

5GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

5GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

5GHz

Ceiling bracket

Ceiling crossbar

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по

назначению, в соответствии с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, не запыленном

и хорошо проветриваемом помещении с нормальной влажностью, в стороне

от мощных источников тепла. Не используйте его на улице и в местах с

повышенной влажностью. Не размещайте на устройстве посторонние

предметы. Вентиляционные отверстия устройства должны быть открыты.

Температура окружающей среды в непосредственной близости от устройства

и внутри его корпуса должна быть в пределах от 0 до +40 С.

Электропитание должно соответствовать параметрам электропитания,

указанным в технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от

загрязнений и пыли отключите питание устройства. Удаляйте пыль

с помощью влажной салфетки. Не используйте жидкие/аэрозольные

очистители или магнитные/статические устройства для очистки.

Избегайте попадания влаги в устройство.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет

один год.

Вне зависимости от даты продажи гарантийный срок не может

превышать 2 года с даты производства изделия, которая определяется

по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке

с техническими данными.

Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015,

G - 2016, H - 2017, I - 2018.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь,

С - декабрь.

Краткое руководство по установке D-Link DWL-6610AP  6

РУССКИЙ

7 Краткое руководство по установке D-Link DWL-6610AP

О данном руководстве

Данное руководство содержит основные инструкции

по установке беспроводной точки доступа DWL-6610AP

в сети. Для получения дополнительной информации

об использовании точки доступа обратитесь к

руководству пользователя на входящем в комплект

поставки компакт-диске или доступному на Web-

сайте D-Link.

2.4GHz/5GHz

–

Индикатор горит, если беспроводная

сеть 2,4 ГГц/5 ГГц включена, или мигает

при передаче/приеме данных.

LAN –

Индикатор горит, если к Ethernet-порту

DWL-6610AP подключен работающий

маршрутизатор/коммутатор, или мигает

при передаче/приеме данных через порт.

POWER – Индикатор горит, если точка доступа

включена и готова к использованию.

Распаковка комплекта поставки

Системные требования

Откройте картонную коробку и аккуратно распакуйте

ее содержимое. Сверьтесь со списком, чтобы

убедиться, что в комплекте присутствуют все

перечисленные предметы и они не повреждены. Если

что-либо отсутствует или есть повреждения,

обратитесь к Вашему поставщику.

Беспроводная точка доступа DWL-6610AP

- Крепежный кронштейн (с винтами)

- Компакт-диск

- Зажимы для крепления на потолке

- Привод CD-ROM

- Windows®, Macintosh® или операционная

система на базе Linux

- Порт Ethernet или установленный Ethernet-адаптер

- Internet Explorer 7.0, Safari 5.0, Firefox 4.0

или выше

Дополнительные аксессуары

- PoE-инжектор (модель: DPE-101GI)

Примечание: Эти аксессуары не входят в комплект

поставки. Для заказа аксессуаров обратитесь к

Вашему поставщику.

Рисунок 2. Задняя панель DWL-6610AP

Обзор аппаратной части

Рисунок 1. Индикаторы DWL-6610AP

Индикаторы

Интерфейсы

РУССКИЙ

- Консольный кабель

- Гарантийный талон

Разъем питания

Порт LAN (PoE)

Консольный порт

Краткое руководство по установке D-Link DWL-6610AP  8

Включите питание точки доступа

Чтобы включить питание DWL-6610AP, можно

использовать один из следующих способов:

1. Подключите адаптер питания* к соответствующему

ИЛИ

2. Подключите Ethernet-кабель к порту LAN на

DWL-6610AP и к порту коммутатора с

поддержкой PoE.

Настройте точку доступа

Для настройки и управления DWL-6610AP

используйте один из следующих способов:

•

Осуществляйте управление точкой доступа с

компьютера: подключите точку доступа к

компьютеру с помощью прямого Ethernet-кабеля.

Монтаж точки доступа

Монтаж DWL-6610AP допускается на следующих

поверхностях:

• Твердая поверхность стены или потолка

• Поверхность стола

Требование к кабелю

Используйте кабель 5 категории с ровной оболочкой.

К Ethernet-портам на DWL-6610AP не удастся

подключить кабель 5 категории с неровной

оболочкой; коннектор RJ-45 на кабеле не может

быть вставлен должным образом в разъем на

точке доступа.

Рекомендации по установке на стене

Если Вы планируете установить DWL-6610AP на

стене или другой вертикальной поверхности,

располагайте ТД так, чтобы ее верхняя часть

(с индикаторами) была направлена в сторону

предполагаемой зоны покрытия. Антенны

передают сигнал через верхнюю часть ТД, а не

через нижнюю (где располагается кронштейн).

Предупреждение:

Подача питания на DWL-6610AP

по технологии PoE может осуществляться только с

помощью источника, соответствующего стандарту

802.3af, или PoE-инжектора, утвержденного

компанией D-Link. Подключение точки доступа к

устройству с поддержкой Power over Ethernet (PoE) ,

которое не утверждено компанией D-Link, может

привести к повреждению оборудования.

•

Осуществляйте управление точкой доступа с

компьютера через коммутатор или маршрутизатор:

подключите точку доступа и компьютер к

одному коммутатору/маршрутизатору.

Установка

КомпьютерDWL- 6610AP

Computer

DWL- 6610AP Компьютер

DWL-2600AP

Коммутатор или

маршрутизатор

•

Осуществляйте управление точкой доступа с

компьютера через унифицированный беспроводной

коммутатор или беспроводной контроллер.

Подключите ТД к коммутатору/контроллеру.

Подключите компьютер к той же сети, к

которой подключен коммутатор/контроллер.

Computer

DWL- 6610AP Компьютер

DWL-2600AP

Унифицированный

беспроводной коммутатор

или беспроводной контроллер

РУССКИЙ

Кнопка Reset

Кнопка питания

(для адаптера питания)

разъему на DWL-6610AP.

* Не входит в комплект поставки.

9 Краткое руководство по установке D-Link DWL-6610AP

Монтаж с кронштейном

1. Поместите кронштейн на стену или

потолок.

2. Разметьте точки, в которых будут

вставлены винты. Снимите кронштейн.

3. Просверлите отверстия в размеченных

точках и вставьте пластмассовые анкеры.

4. Используйте входящие в комплект поставки

винты, чтобы прикрепить кронштейн к стене.

5. Подключите Ethernet-кабель к порту

LAN на точке доступа.

6. Чтобы прикрепить точку доступа к кронштейну,

сначала поместите на него ТД правой

стороной с небольшим символом замка и

убедитесь, что эта сторона совпадает со

стороной кронштейна с надписью

Open - Lock.

7. Поверните точку доступа по часовой стрелке

для надежной фиксации на кронштейне.

Символ замка на ТД должен указывать

прямо на надпись Close на кронштейне.

Установка

РУССКИЙ

Краткое руководство по установке D-Link DWL-6610AP  10

Монтаж с потолочным креплением

3. Подключите Ethernet-кабель к порту

LAN на точке доступа.

1. Зафиксируйте два потолочных крепления

на перекладине. Убедитесь, что оба

крепления расположены на одной линии.

2. Используйте входящие в комплект поставки

винты, чтобы прикрепить кронштейн к

потолочному креплению.

4. Совместите DWL-6610AP с пазами

кронштейна. Поверните точку доступа по

часовой стрелке для надежной фиксации.

Установка

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

POWER

LAN

2.4GHz

Потолочное крепление

Потолочная перекладина

РУССКИЙ

POWER

LAN

2.4GHz

5GHz

Andere Handbücher für DWL-6610AP

Inhaltsverzeichnis

Sprachen:

Andere D-Link Drahtloser Zugangspunkt Handbücher

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link NUCLIAS CONNECT DAP-2680 Bedienungsanleitung

D-Link

D-Link nuclias connect DAP-2662 Bedienungsanleitung

D-Link

D-Link DAP-1150 Bedienungsanleitung

D-Link

D-Link DAP-3666 Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link DWR-966 Bedienungsanleitung

D-Link

D-Link DAP-2553 - Wireless N Dual Band Gigabit Access... Bedienungsanleitung

D-Link

D-Link AirPremier N DAP-2690 Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link DAP-1665 Bedienungsanleitung

D-Link

D-Link DWL-3600AP Bedienungsanleitung

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Bedienungsanleitung

D-Link

D-Link D DWL-G700AP DWL-G700AP Bedienungsanleitung

D-Link

D-Link DWL-8220AP - AirPremier Wireless Switch Dualband Access... Bedienungsanleitung

D-Link

D-Link DWL-2200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link Air Premier DAP-2695 Bedienungsanleitung

D-Link

D-Link DWL-3200AP - AirPremier - Wireless Access... Bedienungsanleitung

D-Link

D-Link Air Premier DAP-2695 Bedienungsanleitung

D-Link

D-Link DAP-1360 Bedienungsanleitung

D-Link

D-Link DAP-2590 - AirPremier N Dual Band PoE Access... Bedienungsanleitung

D-Link

D-Link DBA-3621P Bedienungsanleitung

D-Link

D-Link AirPremier DWL-7700AP Bedienungsanleitung

D-Link

D-Link DBA-1210P Bedienungsanleitung

Beliebte Drahtloser Zugangspunkt Handbücher anderer Marken

Ubiquiti

Ubiquiti NanoStation NSM2 Bedienungsanleitung

Cisco

Cisco Aironet 1550 Series Bedienungsanleitung

Aruba

Aruba IAP-335 Bedienungsanleitung

Advantek Networks

Advantek Networks AWN-AP-54MR Bedienungsanleitung

IP-COM

IP-COM AP355 Bedienungsanleitung

Buffalo

Buffalo AirStation WLA-L11G Bedienungsanleitung

EnGenius

EnGenius EnStationACv2 Bedienungsanleitung

xG Technology

xG Technology xMax CN1300 Bedienungsanleitung

Widelink

Widelink ezWave WAP-1100 Series Bedienungsanleitung

Edimax

Edimax CAP1200 Bedienungsanleitung

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Bedienungsanleitung

Aruba

Aruba AP-203R Bedienungsanleitung

LuXout Shades

LuXout Shades LUXSHADE MOTION Bedienungsanleitung

CreatComm

CreatComm TB5F Bedienungsanleitung

SineDigital

SineDigital MW-1500AP(H) Bedienungsanleitung

TP-Link

TP-Link AP9650 V1 Bedienungsanleitung

Draytek

Draytek VIGORAP 902 Bedienungsanleitung

EnGenius

EnGenius EAP350 Bedienungsanleitung
