Danfoss SAF VFU21 Series Bedienungsanleitung

Instructions

6 000 005 869 DEBC 11 / 01

SAF VFU21 DN 40 - 80

1 (10)

VI.HA.U1.5B

SAF VFU21

Safety Pressure Relief Controller (SÜV)

ENGLISH

SVENSKA

DEUTSCH

www.danfoss.com

SAF VFU21

Sicherheitsüberströmventil (SÜV) www.iwk.danfoss.de

SAF / VFU21

ENGLISH

Contents

Safety Notes 3

Definition of Application

Mounting 4

– Admissible Installa-

tion Position 4

– Installation Scheme 5

– Valve Installation 5

– Insulation 6

– Dimensions,

Weight 6

– Dismounting 6

Start Up 7

– Filling the System,

First Start-up 7

– Putting out of

Operation 7

– Leak and Pressure

Test 8

– Setpoint Adjustment 9

– Safety Function 10

DEUTSCH

Inhalt

Sicherheitshinweise 3

Bestimmungsgemäße

Verwendung 3

Montage 4

– Zulässige

Einbaulagen 4

– Einbauschema 5

– Einbau Ventil 5

– Isolierung 6

– Abmessungen,

Gewichte 6

– Demontage 6

Inbetriebnahme 7

– Füllung der Anlage,

Inbetriebnahme 7

– Außerbetriebnahme 7

– Dichtheits-,

Druckprüfung 8

– Sollwerteinstellung 9

– Sicherheitsfunktion 10

SAF / VFU21

ENGLISH

Safety Notes

To avoid injury of persons

and damages to the

device, it is absolutely

necessary to carefully read

and observe these Instruc-

tions.

Necessary assembly, start-

up, and maintenance work

may be performed only by

qualified and authorized

personnel.

Prior to assembly and

disassembly depressurized

system!

Please comply with the

instructions of the system

manufacturer or system

operator.

Definition

of Application

The controller is designed

for pressure control and as

a protection against excess

pressure in front of the

valve.

This device is used for

water control in heating and

district heating systems.

The technical data on the

rating plates determine the

use.

DEUTSCH

Sicherheitshinweise

Um Verletzungen an Perso-

nen und Schäden am Gerät

zu vermeiden, diese Anlei-

tung unbedingt beachten.

Montage, Inbetriebnahme

und Wartungsarbeiten

dürfen nur von sach-

kundigen und autorisierten

Personen durchgeführt

werden.

Anlage vor Montage und

Demontage unbedingt

drucklos machen.

Die Vorgaben des Anlagen-

herstellers und Anlagen-

betreibers sind zu

beachten.

Bestimmungsgemäße

Verwendung

Der Regler dient der

Druckregelung und der

Absicherung gegen

Überschreitung des

Druckes vor dem Ventil.

Der Regler wird in

Heizungs- und

Fernheizungsanlagen für

das Medium Wasser

eingesetzt.

Die technischen Daten auf

den Typenschildern sind für

den Einsatz maßgebend.

SAF / VFU21

ENGLISH DEUTSCH

Montage

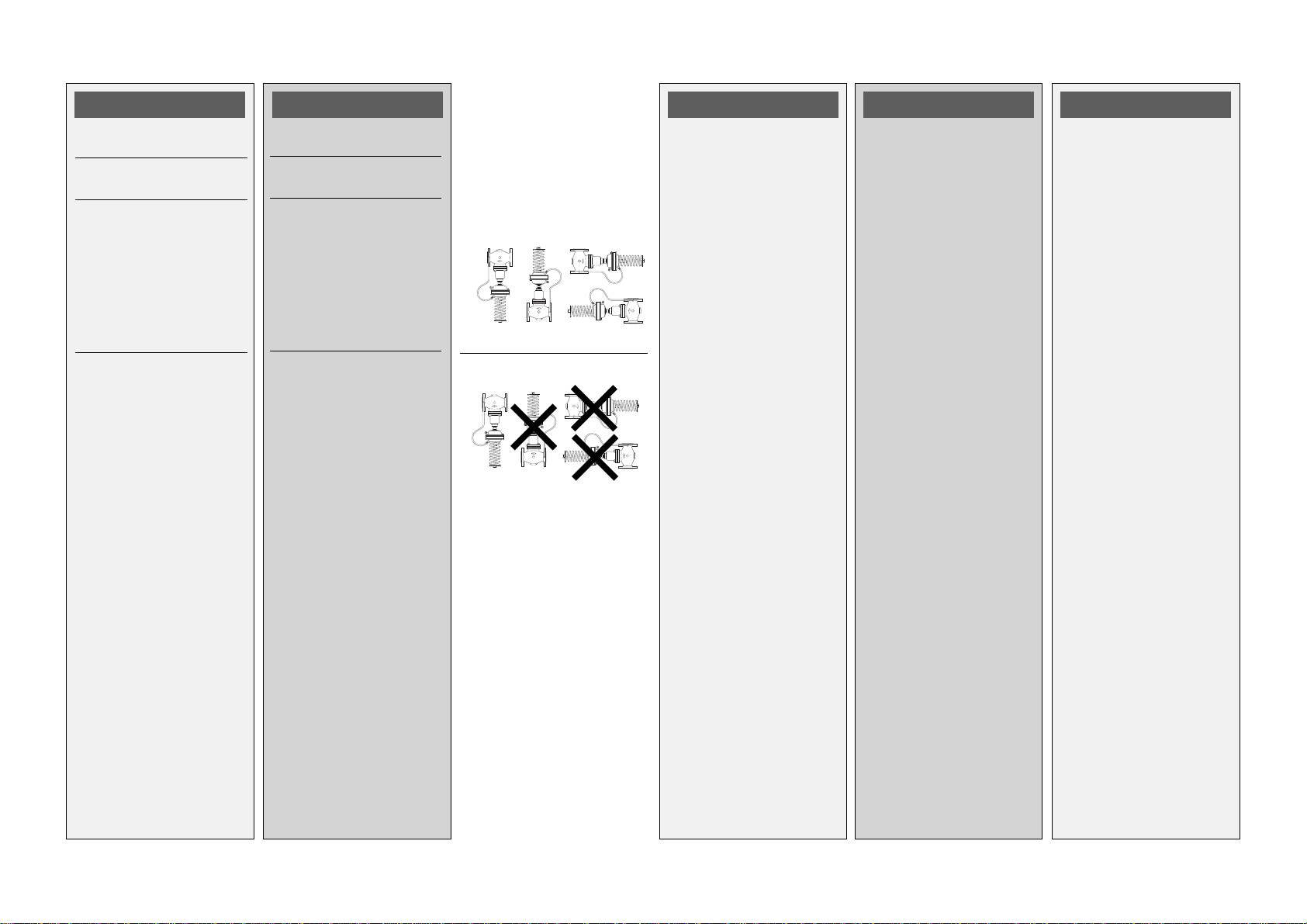

Zulässige Einbaulagen

DN 15 - 80

Mediumtemperaturen

bis 120 °C:

Einbaulage beliebig.

DN 100 - 250

und bei DN 15 - 80

Mediumstemperaturen

größer 120 °C:

Einbau nur in waagrechte

Rohrleitung mit nach unten

hängendem Antrieb

zulässig.

Mounting

Admissible Installation

Positions

DN 15 - 80

medium temperatures

up to 120 °C:

Can be installed in any

position.

DN 100 - 250

and DN 15 - 80, medium

temperatures größer

>120 °C:

Installation only permitted

in horizontal pipelines with

the actuator hanging

downwards.

SAF / VFU21

DEUTSCH

Einbauschema

Die Absperrarmatur ➀

gegen unbefugtes

Schließen sichern.

Einbau Ventil

1.Schmutzfänger ➁vor

dem Regler einbauen.

Max. Maschenweite

DN 40 - 65: 0,8 mm

DN 80: 1,25 mm

2.Anlage vor dem Einbau

des Ventils spülen.

3.Durchflussrichtung ➂

auf dem Ventilgehäuse

beachten.

Flansche ➃ in der Rohr-

leitung müssen parallel,

Dichtflächen sauber und

ohne Beschädigung sein.

4.Ventil einbauen.

5.Schrauben über Kreuz

in 3 Stufen bis zum

max. Drehmoment

anziehen.

ENGLISH

Installation Scheme

Secure the shut-off unit ➀

against unauthorized

closing.

Valve Installation

1.Install strainer ➁before

the controller.

Max. mesh width

DN 40 - 65: 0.8 mm

DN 80: 1.25 mm

2.Rinse system prior to

installing the valve.

3.Observe flow direction ➂

on the valve body.

Flanges ➃in the pipeline

must be in parallel position

and sealing surfaces must

be clean and without any

damage.

4.Install valve.

5.Tighten screws cross-

wise in 3 steps up to the

max. torque.

➃

➁

➂

➀

SAF VFG21

SAF VFU21

SAF / VFU21

ENGLISH

Insulation

Do not insulate the

pressure actuator ➀.

Dimensions, Weights

Flanges: connection

dimensions acc. to

DIN 2501, seal form C.

Dismounting

Danger

Danger of injury by

steam, hot water!

Valve without actuator is

open ➁, seal ➂is in the

actuator.

Prior to dismounting,

depressurize system!

DEUTSCH

Isolierung

Den Druckantrieb ➀nicht

isolieren.

Abmessungen, Gewichte

Flansche: Anschlussmaße

nach DIN 2501,

Dichtleiste Form C.

Demontage

Gefahr

Verletzungsgefahr durch

Dampf, Heisswasser

Ventil ist ohne Antrieb

offen ➁, Abdichtung ➂

befindet sich im Antrieb.

Vor Demontage Anlage

unbedingt drucklos

machen.

➀

ø 172

DN 40 50 65 80

L mm 200 230 290 310

H1 mm 334 334 369 369

H (1-5 bar) mm 685 685 720 720

Weight kg 23 27 39 44

H (4-8 bar) mm 775 775 810 810

Weight kg 24 28 40 45

➁

➂

SAF / VFU21

DEUTSCH

Inbetriebnahme

Füllung der Anlage,

Inbetriebnahme

Der Druck ➁am

Ventilausgang darf

den Druck ➀ am

Ventileingang nur gering-

fügig überschreiten.

Nichtbeachtung kann zu

Schäden am Regler ➂

führen.

Hinweis

Das Ventil ist drucklos

geschlossen.

Das Ventil öffnet, wenn der

Druck vor dem

Ventil

➃

über den

eingestellten Sollwert

steigt

1. Zuerst Absperrarmatur

➄ (Ausgang) langsam

öffnen.

2. Absperrarmatur ➅

(Eingang) langsam

öffnen.

Außerbetriebnahme

1. Absperrarmatur ➅

(Eingang) langsam

schließen.

2.Absperrarmatur ➄

(Ausgang) langsam

schließen.

ENGLISH

Start Up

Filling the System, First

Start-up

The pressure ➁

behind the valve

may exceed the

pressure ➀in front of the

valve only insignificantly.

Non-compliance may

cause damages at the

controller ➂

Note

The valve is closed without

pressure.

The valve is opening when

the pressure in front of the

valve

➀

rises above the

adjusted setpoint.

1. First Slowly open shut-

off unit ➄(outlet).

2. Slowly open shut-off unit

➅(inlet).

Putting out of Operation

1. Slowly close shut-off

units ➅(inlet).

2.Slowly close shut-off

units ➄(outlet).

➃

➄

➅

➀➁

➂

SAF VFG21

SAF VFU21

SAF / VFU21

DEUTSCH

Dichtheits-,

Druckprüfung

Druck ➁nach

dem Ventil darf

den Druck ➀vor

dem Ventil nur geringfügig

überschreiten.

Nichtbeachtung kann zu

Schäden am Regler ➂

führen.

Das Ventil ist drucklos

geschlossen.

Das Ventil öffnet, wenn der

Druck ➃ vor dem Ventil

über den eingestellten

Sollwert steigt.

Daher den Druck möglichst

von allen Seiten

gleichmässig erhöhen

Nenndruck ➄des Ventils

beachten.

Max. Prüfdruck ist:

1,5 x PN.

Bei Prüfdrücken

größer 6 bar:

-die Steuerleitung ➅

unbedingt entfernen

- den Anschluss ➆ mit

Stopfen G 1/8 ISO 228

schließen

das Ventil ist in diesem

Fall immer geschlossen,

⇒ unbedingt den Druck

von allen Seiten

gleichmässig erhöhen

ENGLISH

Leak and Pressure Tests

The pressure ➁

behind the valve

may exceed the

pressure ➀before the

valve only insignificantly.

Non compliance may cause

damages at the controller

➂.

The valve is closed without

pressure.The valve is

opening when the pressure

➃in front of the valve rises

above the adjusted

setpoint.

Therefore, increase

pressure only

simultaneously at all sides.

Observe nominal pressure

➄ of the vlave.

Max. test pressure is:

1.5xPN

With tests pressures

above 6 bar:

- It is absolutely

necessary to remove

the impulse tube ➅.

- Close connection ➆

with plug G 1/8 ISO 228.

In this case, the valve is

always closed.

⇒ increase pressure only

simultaneously at all

sides.

➆

➄

➀➁

➂SAF VFG21

SAF VFU21

➃

➅

SAF / VFU21

DEUTSCH

Sollwerteinstellung

Sollwertbereich siehe

Typenschild ➀.

Einstellung des Druckes

➁vor dem Regler

SAF VFU21:

Rechtsdrehung ➂

erhöht den Sollwert.

(Druckfeder spannen)

Linksdrehung ➃

reduziert den Sollwert.

(Feder entspannen)

Der Sollwertsteller ➄

kann plombiert werden.

Danfoss SAF

Code Nr. 065-4318

ps1 - 6 bar ➀

➂

➃

➄

➁

➂

bar

SAF VFU21

ENGLISH

Setpoint Adjustment

Set-point range see rating

plate ➀.

Adjustment of the

pressure ➁in front

of the controller

SAF VFU21:

Turning to the right ➂

increases the set-point

(stressing the spring,

tension spring)

Turning to the left ➃

reduces the set-point

(unstressing the spring)

The set-point adjuster ➄

may be sealed.

SAF / VFU21

DEUTSCH

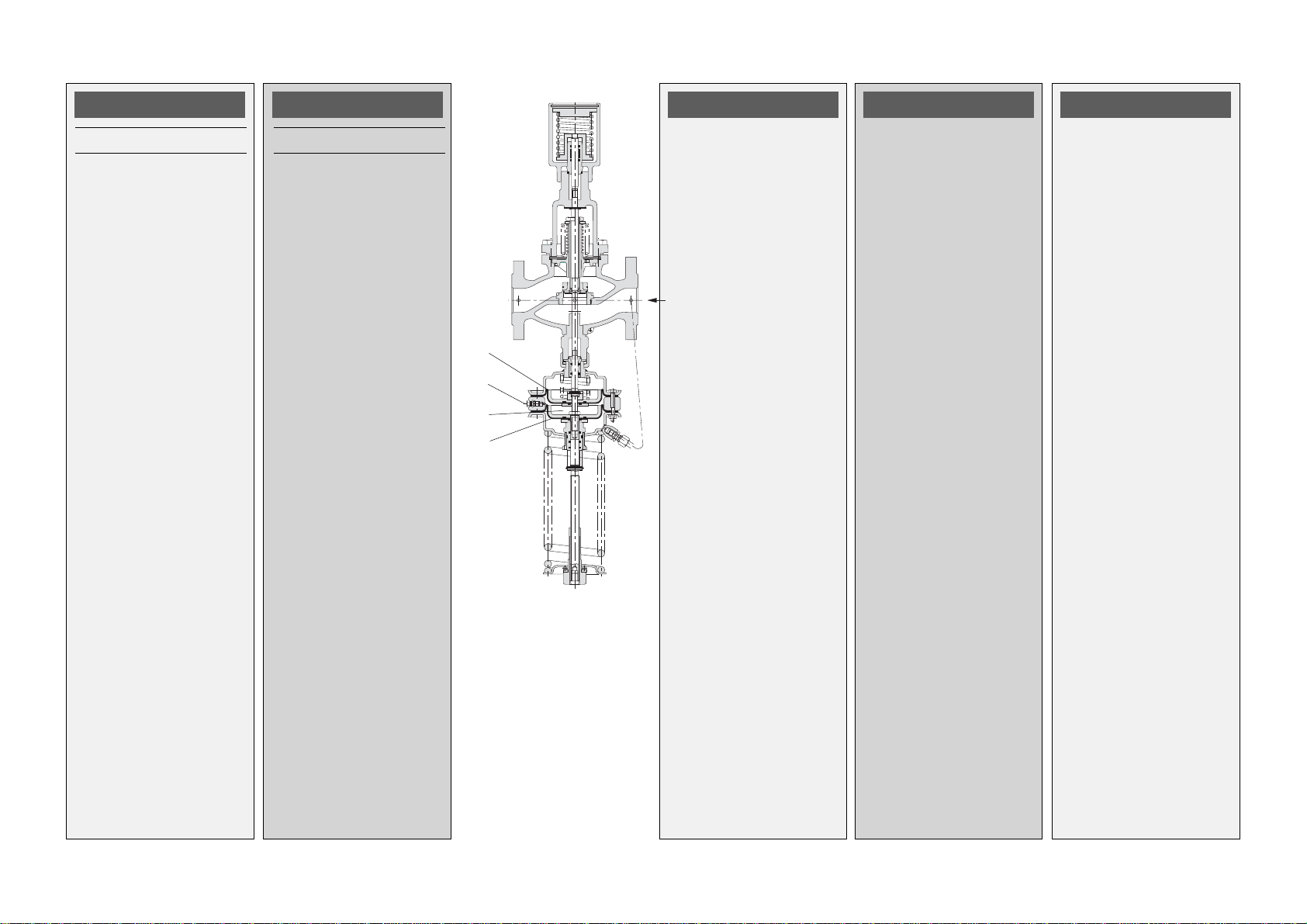

Sicherheitsfunktion

Bei einem Membranbruch

der Regelmembrane ➀

wird in der Zwischen-

kammer ➁ein Druck

aufgebaut. Der Druck wirkt

auf die Sicherheits-

membrane ➂dadurch

wird:

- das Ventil geschlossen

- die Regelfunktion ist

außer Betrieb

- Anzeige des Membran-

bruchs durch geringen

Wasseraustritt an der

Verschraubung ➃

Der Regler muss nach

einem Membranbruch

ausgetauscht werden.

ENGLISH

Safety function

If the control diaphragm ➀

breaks, pressure is

developped in the

intermediate chamber ➁.

This pressure acts upon

the safety diaphragm ➂

and causes the following:

- The valve is closed.

- The control function

does not operate.

- A slight water leakage

at the threaded joint ➃

indicates a break of the

diaphragm.

The controller must be

replaced when the

diaphragm is broken.

➀

➁

➂

➃

Inhaltsverzeichnis

Andere Danfoss Controller Handbücher

Danfoss

Danfoss AME 435 QM Bedienungsanleitung

Danfoss

Danfoss VLT MCD 600 Bedienungsanleitung

Danfoss

Danfoss VLT HVAC Drive FC 102 Bedienungsanleitung

Danfoss

Danfoss AK-CC55 Bedienungsanleitung

Danfoss

Danfoss A376 Series Installationsanleitung

Danfoss

Danfoss AFD 2/VFG 2 Bedienungsanleitung

Danfoss

Danfoss AMV 110 NL AQT Bedienungsanleitung

Danfoss

Danfoss ECL Comfort 296 Bedienungsanleitung

Danfoss

Danfoss EKC 202C-MS Bedienungsanleitung

Danfoss

Danfoss AMV 110 NL AQT Bedienungsanleitung

Danfoss

Danfoss 102 Bedienungsanleitung

Danfoss

Danfoss EKC 102C2 Bedienungsanleitung

Danfoss

Danfoss AMV 610 Bedienungsanleitung

Danfoss

Danfoss ECL Comfort 296 Bedienungsanleitung

Danfoss

Danfoss vlt soft starter mcd 500 Bedienungsanleitung

Danfoss

Danfoss AVA Bedienungsanleitung

Danfoss

Danfoss VLT Soft Starter MCD 600 Bedienungsanleitung

Danfoss

Danfoss AME 410 Bedienungsanleitung

Danfoss

Danfoss AK-CC 550A Bedienungsanleitung

Danfoss

Danfoss TERMIX PM2+P Bedienungsanleitung

Danfoss

Danfoss ERC 213 Bedienungsanleitung

Danfoss

Danfoss ADAP-KOOL AK-PC 572 Bedienungsanleitung

Danfoss

Danfoss MCI 3 Bedienungsanleitung

Danfoss

Danfoss PMFH Series Bedienungsanleitung

Beliebte Controller Handbücher anderer Marken

Digiplex

Digiplex DGP-848 Betriebsanleitung

YASKAWA

YASKAWA SGM series Bedienungsanleitung

Sinope

Sinope Calypso RM3500ZB Bedienungsanleitung

Isimet

Isimet DLA Series Style 2 Installationshandbuch

LSIS

LSIS sv-ip5a Bedienungsanleitung

Rockwell Automation

Rockwell Automation 1769-L31 Bedienungsanleitung

Airflow

Airflow Uno hab Bedienungsanleitung

ABB

ABB ACS580-01 drives Bedienungsanleitung

Panasonic

Panasonic GM1 Series Bedienungsanleitung

Emerson

Emerson SW93 Bedienungsanleitung

AutoAqua

AutoAqua Smart ATO micro SATO-120P Bedienungsanleitung

Panasonic

Panasonic FP? Positioning Unit RTEX Bedienungsanleitung

Samson

Samson Type 5824 Service-Handbuch

Alpha IP

Alpha IP MIOB 21001 Bedienungsanleitung

Siemens

Siemens OpenAir GMA 1 Series Bedienungsanleitung

Surecom

Surecom SR-629 Bedienungsanleitung

Fishman

Fishman TriplePlay Bedienungsanleitung

Regulus

Regulus SRS1 T Bedienungsanleitung
