DekoLight 732075 Kurzanleitung
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 6
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 2 / 6
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................................................ Seite 3
Bestimmungsgemäße Verwendung........................................................................................................ Seite 4
Pege und Wartung ................................................................................................................................ Seite 4
Funktionsstörung .................................................................................................................................... Seite 4
Leuchtmittel Wechsel.............................................................................................................................. Seite 4
Lagerung und Entsorgung ...................................................................................................................... Seite 4
Lieferumfang........................................................................................................................................... Seite 5
Technische Daten ................................................................................................................................... Seite 5
Installation............................................................................................................................................... Seite 6
Eektprogramme .................................................................................................................................... Seite 6
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 3 / 6
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Die Leuchte darf nur vollständig mit ihrer Schutzabdeckung betrieben werden.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Wir empfehlen Ihnen, das Produkt mit einer Fehlerstromschutzeinrichtung abzusichern. Beachten Sie die
örtlichen Installationsvorschriften.
Bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind und nicht geknickt werden.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Bringen Sie das Produkt nicht mit extremer Hitze oder oener Flamme in Kontakt.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den Montageuntergrund geeignet ist.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
Dämmmaterial oder ähnlichen Werkstoen abgedeckt werden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Bei längerer Nichtbenutzung Batterie entfernen. Batterien können auslaufen. (Verätzungsgefahr)
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.
Nicht in die Lichtquelle/Leuchte starren in einem Abstand <2,9 m!
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 4 / 6
2. Bestimmungsgemäße Verwendung
Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entammbaren Flächen
betrieben werden.
Die Verwendung kann in Innen-/ Außenbereichen erfolgen.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig zu
tragen.
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Zur Vermeidung von Gefährdungen darf eine beschädigte äußere exible Leitung dieser Leuchte
ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht
werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmen vornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
4. Funktionsstörung
Leuchte über den Schalter eingeschaltet?
Trafo korrekt montiert und verbunden?
Falls vorhanden; Fernbedienung intakt? Kontrolle der Batterien.
Kontrolle der angeschlossenen Leitungen.
Leuchtmittel defekt?
5. Leuchtmittel Wechsel
Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist
die gesamte Leuchte zu ersetzen.
6. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den öentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.Schadstohaltige
Batterien sind mit dem Zeichen durchgestrichene Mülltonne und einem der chemischen Symbole Cd (=Batterie
enthält Cadmium), Hg (=Batterie enthält Quecksilber) oder Pb (=Batterie enthält Blei) gekennzeichnet.
Batterien dürfen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öentlich
rechtlichen Entsorgungsträgern abgegeben werden. Bei nicht vollständig entladenen Batterien muss durch
Isolieren der Pole mit Klebestreifen Vorsorge gegen Kurzschluss getroen werden.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 5 / 6
7. Lieferumfang

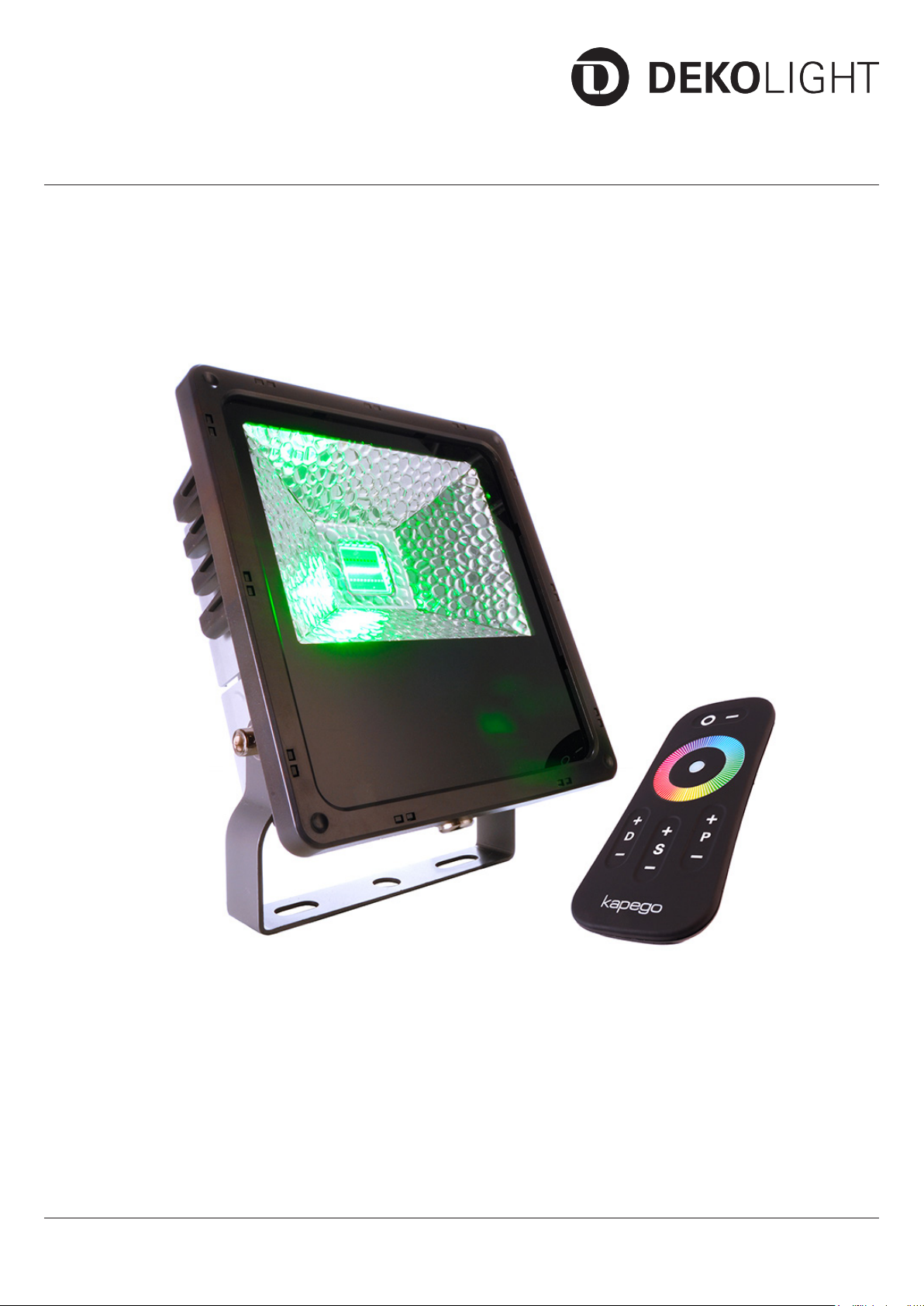

● 1x RF RGB 30 W Flood Light
●1x Touch-Fernbedienung
●1x Bedienungsanleitung
8. Technische Daten
1. Flood Light
Spannungsversorgung: 100-240V AC/50-60Hz
Leistung: 30 W
Schutzklasse: IP 65
Sendefrequenz: 2,4 GHz
Kanäle: 3
Programme: 13
Betriebstemperatur: -20°C- +50°C
Maße (LxBxH): 180 x 80 x 230 mm
Gewicht: 1,56 kg
2. Touch-Fernbedienung
Betrieb: 2x AAA Batterien (exkl.)
Frequenz: 2,4 GHz
Reichweite: ca. 20 m (im Gebäude)
Maße (LxBxH): 110 x 52 x 20 mm
Taste „O/—“: AN/AUS und Adressieren mit “AN”
Farb-Rad: RGB
Taste “P”: 13 Eektprogramme
Taste “S”: Geschwindigkeit
Taste “D”: Dimmer
Ein „O“/Ausschalten „—“
Programme „P“
Geschwindigkeit (Speed) „S“
RGB Touch Wheel
Dimmer „D“
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 6 / 6
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 2014/53/EU RED.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
https://shop.deko-light.com/
9. Installation
1. Fernbedienung mit RGB-RF Flood Light „verbinden“
a. Flood Light einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch-Fernbedienung) gedrückt
halten, anschließend blinkt die LED 3 mal weiß auf, dass ist das Zeichen dafür, dass die Touch-
Fernbedienung mit dem Flood Light verbunden ist.
b. Sollte dies nicht beim ersten Versuch funktionieren, führen Sie den Punkt a nochmals durch.
2. Fernbedienung mit RGB-RF Flood Light „trennen“
a. Flood Light einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch-Fernbedienung) gedrückt
halten, sobald erfolgreich getrennt ist, blinkt die LED 9 mal weiß auf. Die Steuerung ist über die Touch-
Fernbedienung nicht mehr möglich.
b. Das Flood Light kann nun erneut mit einer Fernbedienung/WiFi Controller verbunden werden.
3. Eektprogramme
● Weiß
● Rot
●Grün
●Blau
●Fade In Fade Out
● Ramp Up
● Ramp Down
● Color Flash
● Shop Window
● White Strobe
● Color Change
●Disco
●Fire
Product-Notes
Manual
Ground- / Wall- / Ceiling lamp, Flood RF II -30 RGB
Article No.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technical Data can be changed without advance notice. Errors excepted. 1 / 6
Product-Notes
Manual
Article No.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technical Data can be changed without advance notice. Errors excepted. 1 / 6
Contents
Safety Instructions .................................................................................................................................. page 3
Proper Use.............................................................................................................................................. page 4
Care ........................................................................................................................................................ page 4
Faulty Function ....................................................................................................................................... page 4
Changing Lamps..................................................................................................................................... page 4
Storage and Disposal ............................................................................................................................. page 4
Purchased parts package....................................................................................................................... page 5
Technical data......................................................................................................................................... page 5
Installation............................................................................................................................................... page 6
Programs ................................................................................................................................................ page 6
Product-Notes
Manual
Article No.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technical Data can be changed without advance notice. Errors excepted. 1 / 6
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of eective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
aufbewahren.
1. Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these
productnotes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It
maynot be operated if there are any damages to electrical parts.
The luminaire may only be operated completely with its protective cover.
It may only be operated once removed from the packaging.
The type plate must not be removed.
The connection lines in the building must be disconnected before installation and secured against
beingswitched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure the electrical specications for the connection lines correspond with the specications given on
thenameplate of this product.
We recommend that you protect the product with a residual-current-operated protective device. Follow all
installation regulations applicable at your location.
Make sure that the cables and plugs are not subject to tension or torsional forces and do not bend the cables.
Protect all cables and insulation against possible damages.
Output lines should be laid separately and spaced apart from other lines. The power supply cables and
thelamp feeders must not cross each other.
Do not allow the product to come into contact with extreme heat or naked ames.
Use the supplied fastening material only when it is suited for the installation background.
The product must not be covered with objects (decorations) or thermally insulating coverings /similar materials.
Before disposal of the packaging material make sure that all components are removed.
Remove the batteries for longer periods out of use. Batteries may leak. (risk of chemical burns)
Keep packaging material away from the reach of children and pets. The packaging contains small parts
thatmay be swallowed by children.
Do not stare into the light source / light at a distance <2.9 m!
Product-Notes
Manual
Article No.: 732075
Deko-Light Elektronik-Vertriebs GmbH 26.09.2018
Technical Data can be changed without advance notice. Errors excepted. 1 / 6
2. Proper Use
This product is only intended for lighting purposes and may only be operated on normal or non-ammable
surfaces.
The use can be done in indoor/outdoor areas.
Make sure that the surface is suitable for permanently and reliably taking the weight of the light.
3. Care
Repairs may only be carried out by a qualied electrician.
If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the
manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
Disconnect the entire product from the mains rst and allow it to cool down before cleaning or maintaining.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
4. Faulty Function
Light switched on at the switch?
Transformer mounted and connected properly?
If available; remote control intact? Check the batteries.
Check the connected lines.
Lamp defective?
5. Changing Lamps
The light source of this lamp is not replaceable. When the light source has reached its end of life, replace the
entire luminaire.
6. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.
Batteries containing pollutants are marked with the symbol showing a crossed out bin and one of the chemical
symbols Cd (=battery contains cadmium), Hg (=battery contains mercury) or Pb (=battery contains lead).
Precautions must be taken against short-circuiting if the batteries are not fully discharged. Only discharged
batteries may be put in the old battery containers you nd in shops and at public disposal companies.
Shortcircuiting can be prevented by isolating the poles with sticky tape.
Inhaltsverzeichnis
Sprachen:
Andere DekoLight Außenleuchte Handbücher
Beliebte Außenleuchte Handbücher anderer Marken
LIGMAN
LIGMAN BAMBOO 3 Bedienungsanleitung
Maretti
Maretti TUBE CUBE WALL 14.4998.04 Bedienungsanleitung
Maxim Lighting
Maxim Lighting Carriage House VX 40428WGOB Bedienungsanleitung
urban ambiance
urban ambiance UQL1273 Bedienungsanleitung
TotalPond
TotalPond 52238 Bedienungsanleitung
Donner & Blitzen
Donner & Blitzen 0-02661479-2 Bedienungsanleitung
