WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

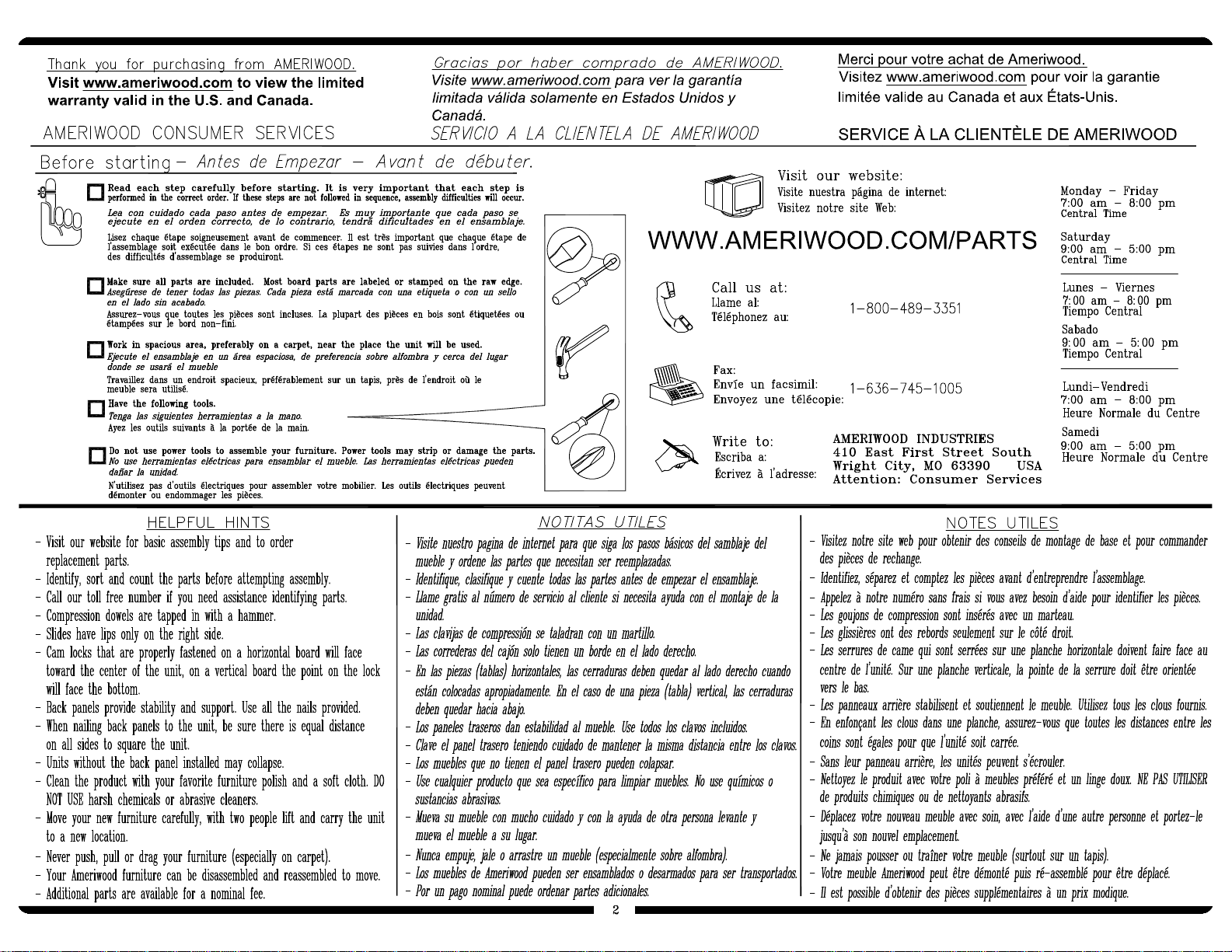

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B343596317PCOM0

3596317PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B343596317PCOM0

3 /12

?? www.ameriwood.com ??

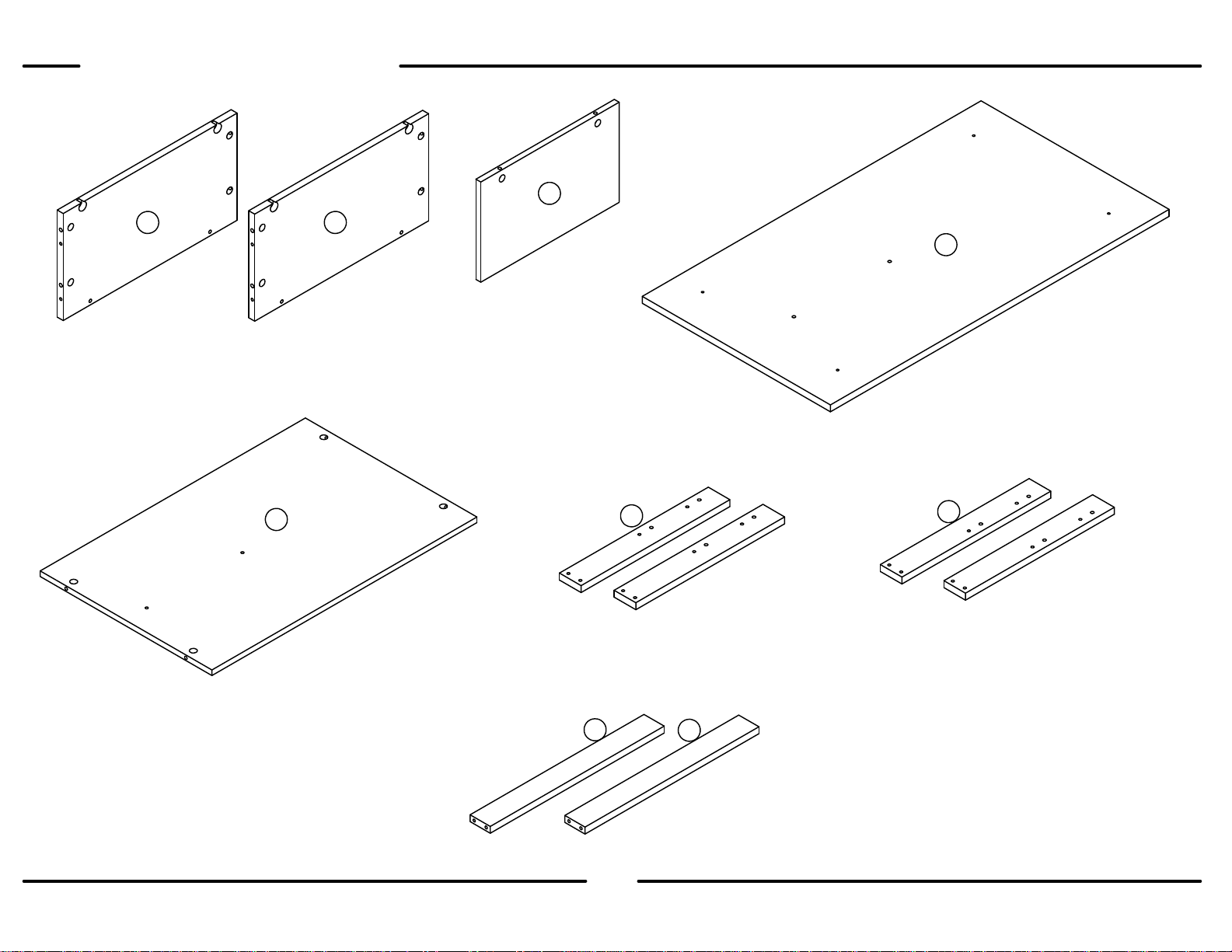

PARTS - PIEZAS - PIECES

DEF

2 side panel

2 panel

2 panneau

33596317010

divider

divisor

divideur

33596317020 top

cime

dessus

33596317030

bottom shelf

fondo ajustable

fond regable

33596317040

2 leg #1

2 pata #1

2 patte #1

33596317050

2 leg #2

2 pata #2

2 patte #2

33596317060

2 bottom rail

2 reil inferior

2 rail inférieur

33595317100

B343596317PCOM0

4 /12

?? www.ameriwood.com ??

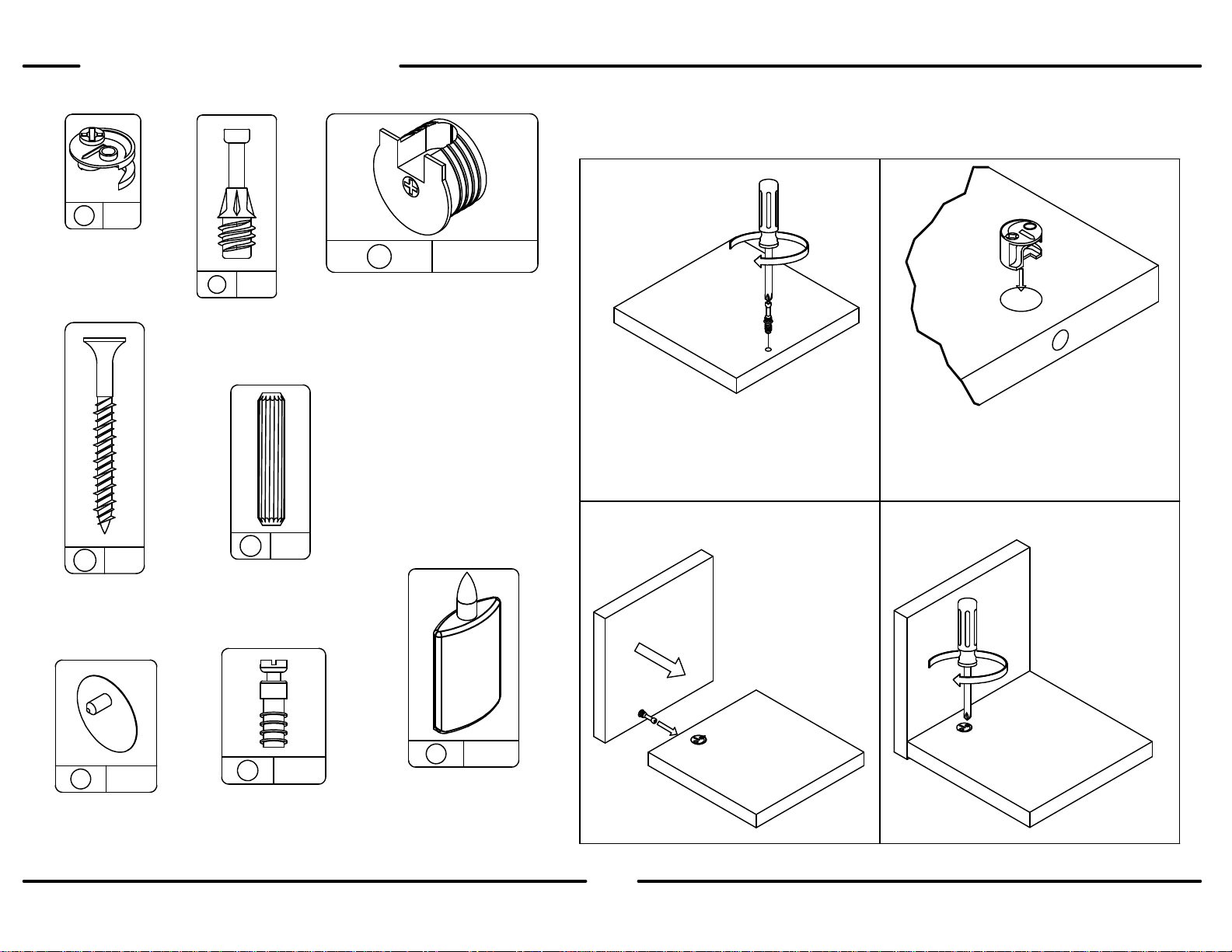

PARTS - PIEZAS - PIECES

114

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

610

#A243317

cam cover

tapa de tornillo

cache-came

#A22820

connector

conectador

raccord

#A22810

connector bolt

perno del conectador

boulon de raccordement

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

#A99040

glue bottle

pegamento

bouteillo de colle

516

#A21660

wood dowel

pasador de madera

cheville bois

B343596317PCOM0

5 /12

?? www.ameriwood.com ??

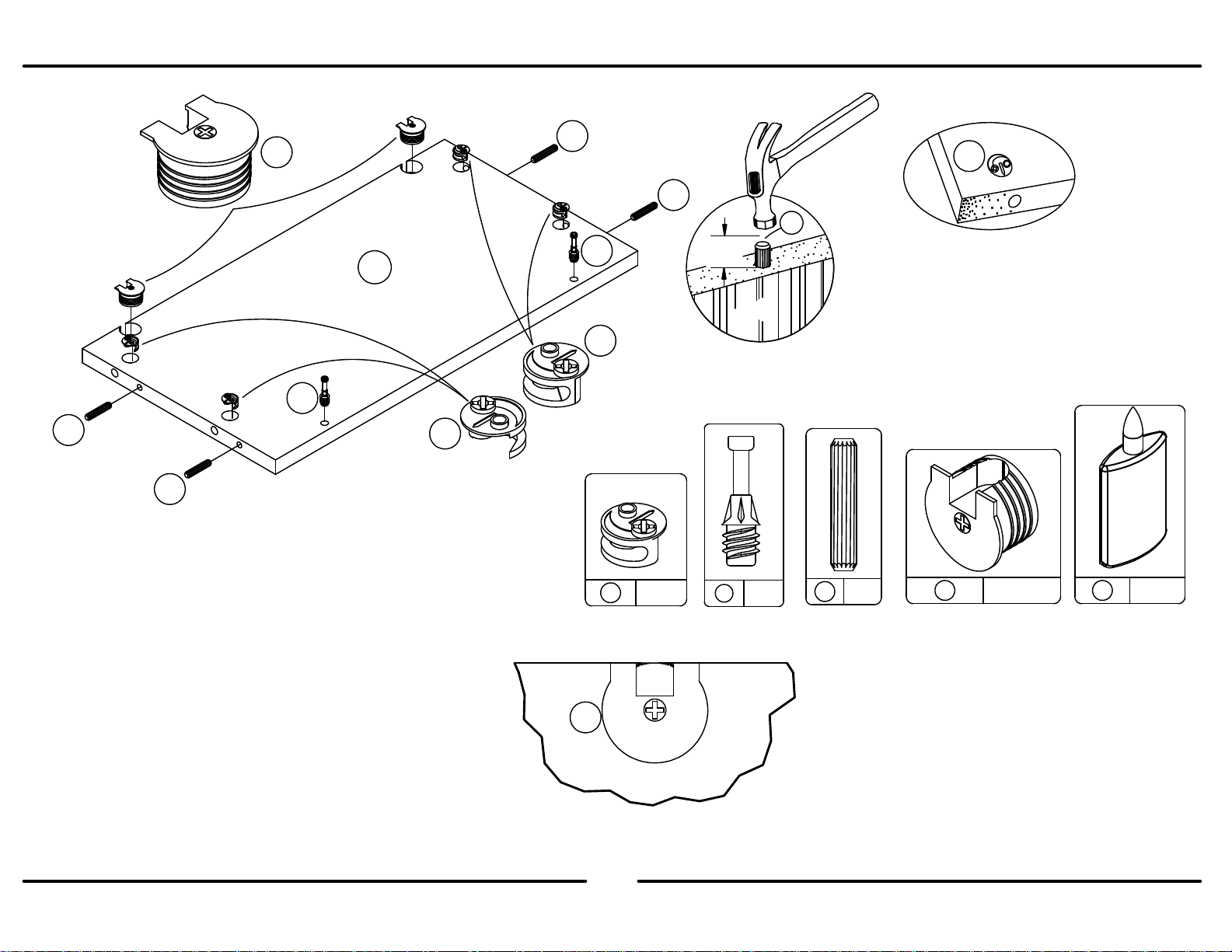

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

x 2

You may need to tap the connector (3) with a hammer

to fully insert. Be sure the connector is positioned as

shown before pushing into holes.

Quizá necesites golpear el conector (3) suavemente

con un martillo para insertar completamente. Esté

seguro que el conectador está colocado como se

muestra antes de empujar en los agujeros.

Vous devrez taper légèrement sur le raccord (3) avec

un marteau pourl'insérer complètement. Assuez-vous

que le raccord est placé tel que montré avant de le

pousser dans les trous.

Fill each dowel hole approximately 1/3 full with glue. Press the

dowels into the holes as shown.

Note: There should be some glue squeeze out as the dowels are

inserted. Keep a damp cloth at hand to wipe this up as you

assemble the cabinet.

Llene cada agujero del pasador aproximadamente 1/3 por

completo con pegamento. Presione los pasadores en los agujeros

como se muestra.

Nota: Debe haber un poco de pegamento exprima hacia fuera

mientras que se insertan los pasadores. Mantenga un paño

húmedo para limpiar este residuo de pegamento cuando se

ensambla el gabinete.

Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez

les goujons dans les trous comme montré. Note: Il devrait y avoir

un peu de colle qui sort à mesure que les goujons sont insérés.

Gardez un linge humide à portée de la main pour essuyer

l'excédent à mesure que vous assemblez l'armoire.

Approx.

7/16"

B343596317PCOM0

6 /12

?? www.ameriwood.com ??

Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.

Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe

this up as you assemble the cabinet.

Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores

en los agujeros como se muestra.

Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores.

Mantenga un paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.

Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré.

Note: Il devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide

à portée de la main pour essuyer l'excédent à mesure que vous assemblez l'armoire.

x 2

B343596317PCOM0

7 /12

?? www.ameriwood.com ??

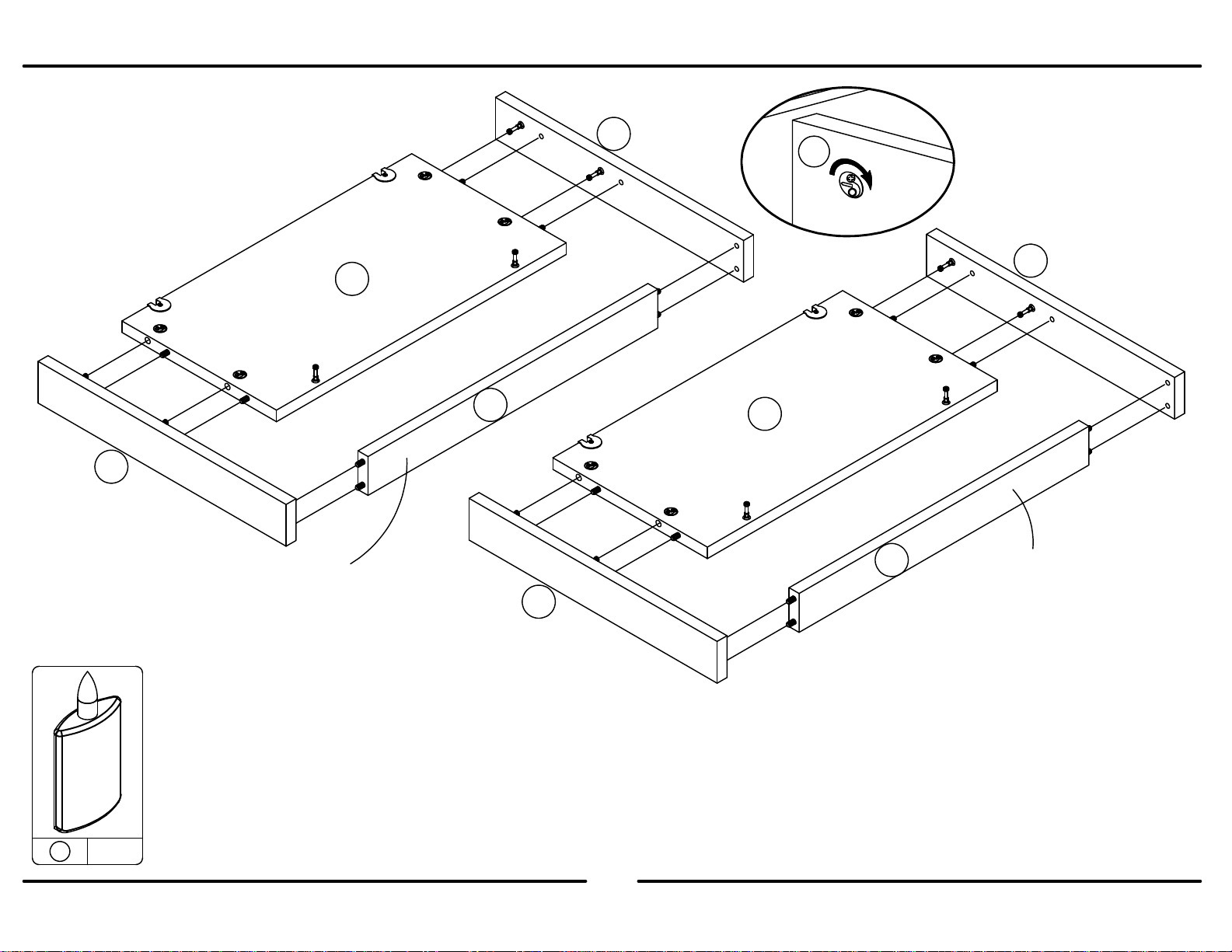

Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.

Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as you assemble the cabinet.

Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los agujeros como se muestra.

Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un paño húmedo para limpiar

este residuo de pegamento cuando se ensambla el gabinete.

Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il devrait y avoir un peu de

colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la main pour essuyer l'excédent à mesure que vous

assemblez l'armoire.

raw surface

superficie cruda

surface non-fini

raw surface

superficie cruda

surface non-fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B343596317PCOM0

8 /12

?? www.ameriwood.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Finished Edge

Borde Acabado

Bord Fini

raw surface

superficie cruda

surface non-fini

B343596317PCOM0

9 /12

?? www.ameriwood.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B343596317PCOM0

10 /12

?? www.ameriwood.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

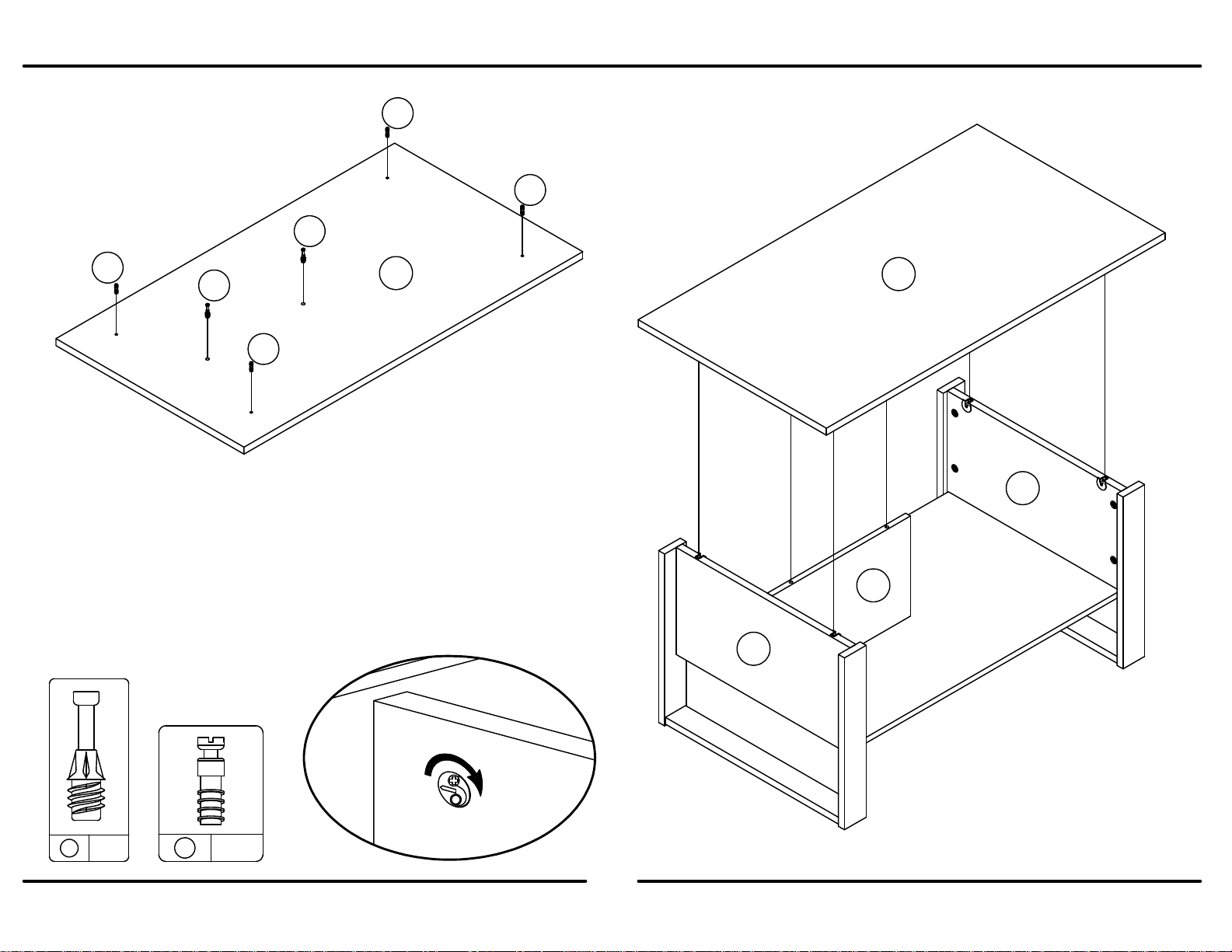

Turn the screw in the center of the connectors (3) clockwise to lock in place.

Gire el tornillo en el centro de los conectores (3) hacia la derecha para

asefurarlo en su lugar.

Tournez la vis dans le centre du raccord dans le sens des aiguilles d'une

montre pour verrouiller en place.
