Duerkopp Adler 743-451-32 Leitfaden

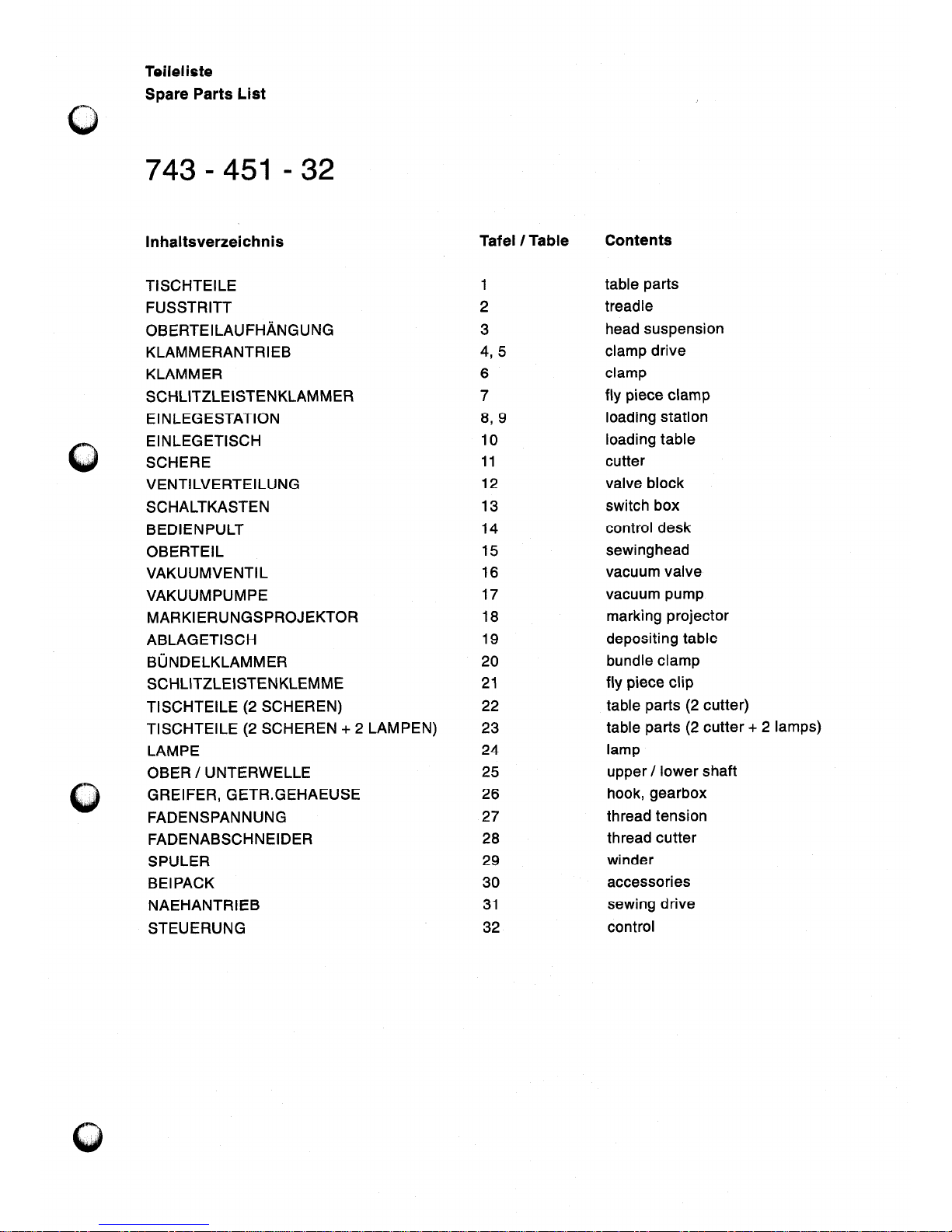

Teileliste
Spare Parts List
743 - 451 - 32
Inhaltsverzeichnis Tafel / Table Contents
TISCHTEILE
FUSSTRITT
OBERTEILAUFHÄNGUNG
KLAMMERANTRIEB
KLAMMER
SCHLITZLEISTENKLAMMER
EINLEGESTATION
EINLEGETISCH
SCHERE
VENTILVERTEILUNG
SCHALTKASTEN
BEDIENPULT
OBERTEIL
VAKUUMVENTIL
VAKUUMPUMPE
MARKIERUNGSPROJEKTOR
ABLAGETISCH
BÜNDELKLAMMER
SCHLITZLEISTENKLEMME
TISCHTEILE (2 SCHEREN)
TISCHTEILE (2 SCHEREN +
LAMPE
OBER / UNTERWELLE
GREIFER, GETR.GEHAEUSE
FADENSPANNUNG
FADENABSCHNEIDER
SPULER
BEI PACK
NAEHANTRIEB
STEUERUNG
2 LAMPEN)
1
2
3
4, 6
6
7
8, 9
10
11
12
13
14
15
16
17
ia
19
20
21
22
23
24
25
26
27
28
29
30
31
32
table Parts
treadle
head Suspension
clamp drive
clamp
fly piece clamp
loading Station
loading table
Cutter
valve block
switch box
control desk
sewinghead
vacuum valve
vacuum pump
marking projector
depositing table
bundle clamp
fly piece Clip
table Parts (2 Cutter)
table Parts (2 Cutter + 2 lamps)
lamp
upper / lower shaft
hook, gearbox
thread tension
thread Cutter
winder
accessories
sewing drive
control
.- ._._._.

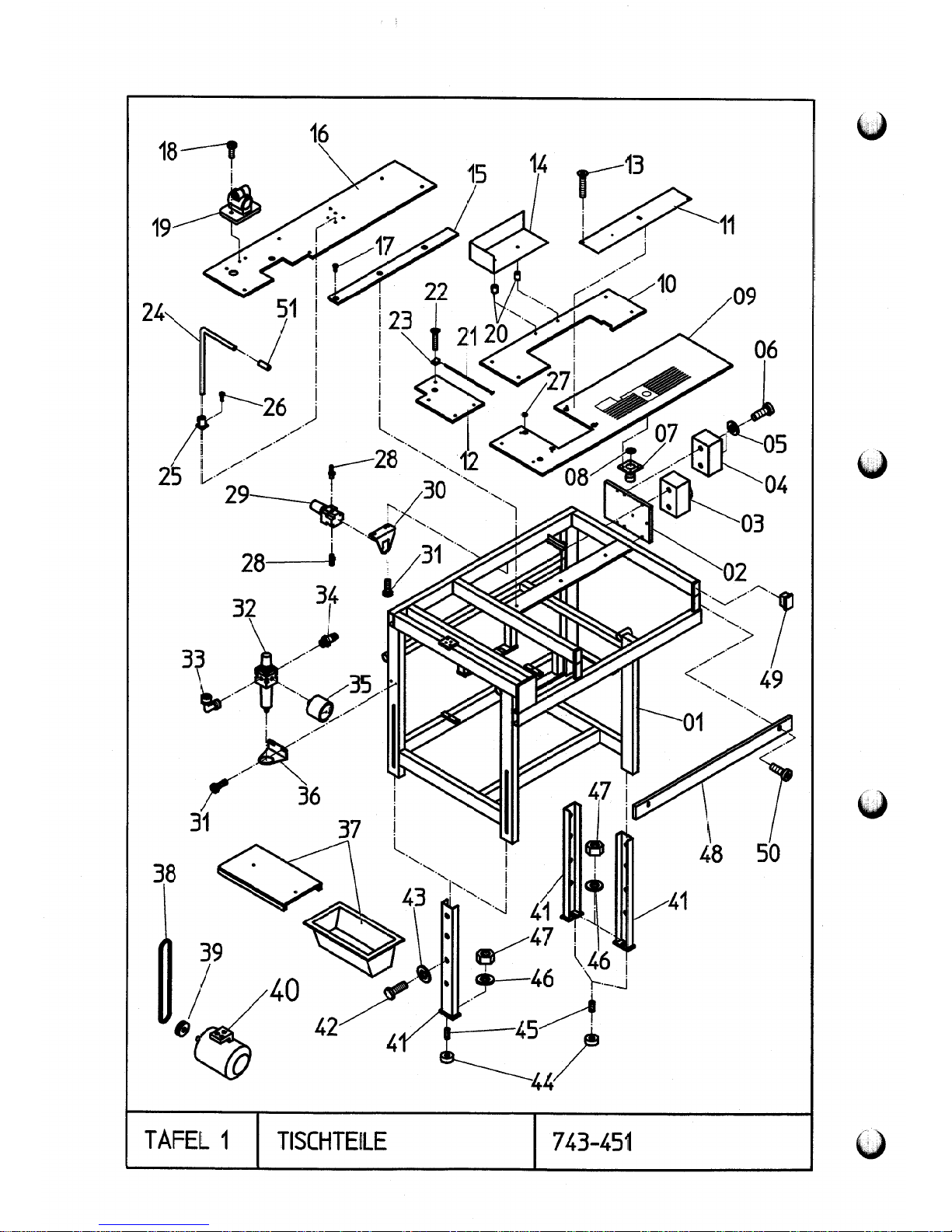

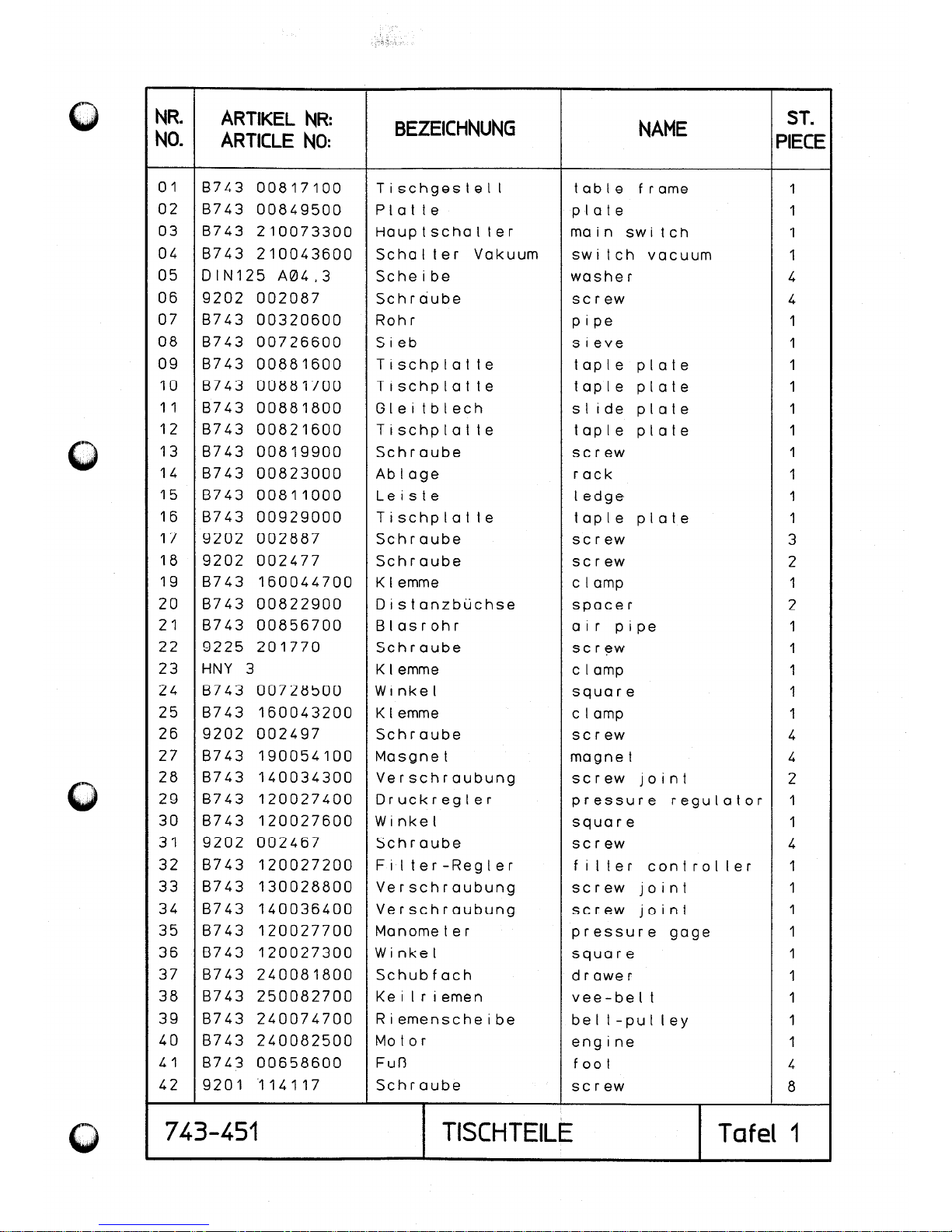

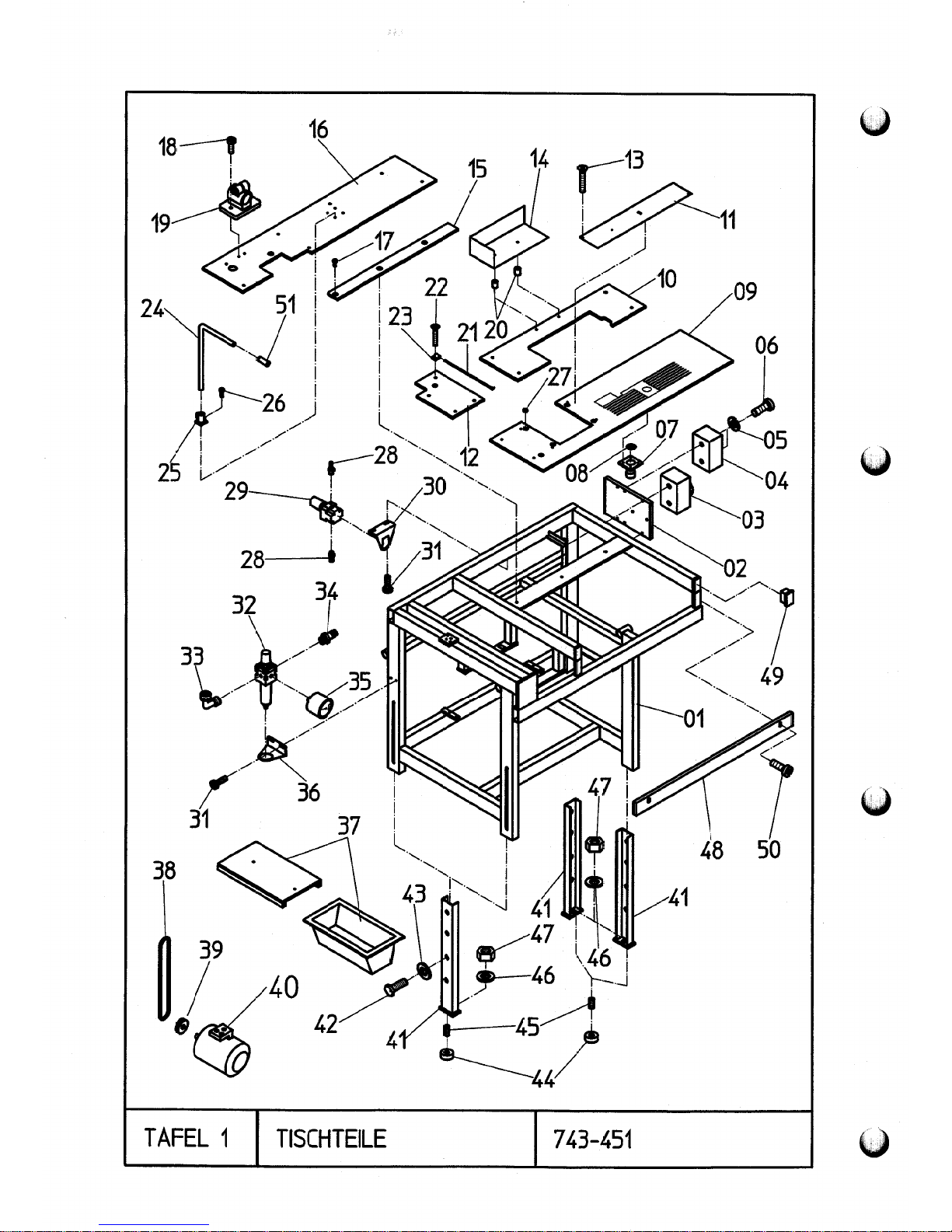

:: ARTIKEL NR: BEZEICHt’WhlG NAME ST.
. ARTICLE tqo: PIECE
01 B743 00817100 Tischgestell table frame 1
02 B743 00849500 Platte plate 1
03 B743 210073300 Hauptschalter main switch 1
04 B743 210043600 Schalter Vakuum switch vacuum 1
05 DIN125 A04.3 Scheibe washer 4
06 9202 002087 Schraube screw 4
07 B743 00320600 Rohr p he 1
08 B743 00726600 Sieb s i eve 1
09 B743 00881600 Tischplatte taple plate 1
10 B743 00881700 Tischplatte taple plate 1
11 B743 00881800 Gleitblech slide ptate 1
12 B743 00821600 Tischplatte taple plate 1
13 B743 00819900 Schraube screw 1
14 B743 00823000 Ablage rack 1
15 B743 00811000 Leiste l edge 1
16 B743 00929000 Tischplatte taple plate 1
17 9202 002887 Schraube screw 3
18 9202 002477 Schraube screw 2
19 B743 160044700 K I emme c I amp 1
20 8743 00822900 Distanzbüchse spacer 2
21 B743 00856700 Blasrohr air pipe 1
22 9225 201770 Schraube screw 1
23 HNY 3 K I emme c I amp 1
24 B743 00728500 Winkel Square 1
25 B743 160043200 K I emme c I amp 1
26 9202 002497 Schraube screw 4
27 B743 190054100 Masgne t magne t 4
28 B743 140034300 Verschraubung screw joint 2
29 B743 120027400 Druckregler pressure regulator 1
30 B743 120027600 Winkel Square 1
31 9202 002467 Schraube screw 4
32 B743 120027200 Fitter-Regler filter controller 1
33 B743 130028800 Verschraubung screw joint 1
34 B743 140036400 Verschraubung screw joint 1
35 8743 120027700 Manometer pressure gage 1
36 8743 120027300 Winkel Square 1
37 B743 240081800 Schubfach drawer 1
38 B743 250082700 Keilriemen vee-bet t 1
39 B743 240074700 Riemenscheibe belt-puttey 1
40 B743 240082500 Motor engine 1
41 B743 00658600 Fut3 foot 4
42 9201 ‘114117 Schraube screw 8
743-451 TISCHTEILE Tafel 1
.-.-.-.-.-

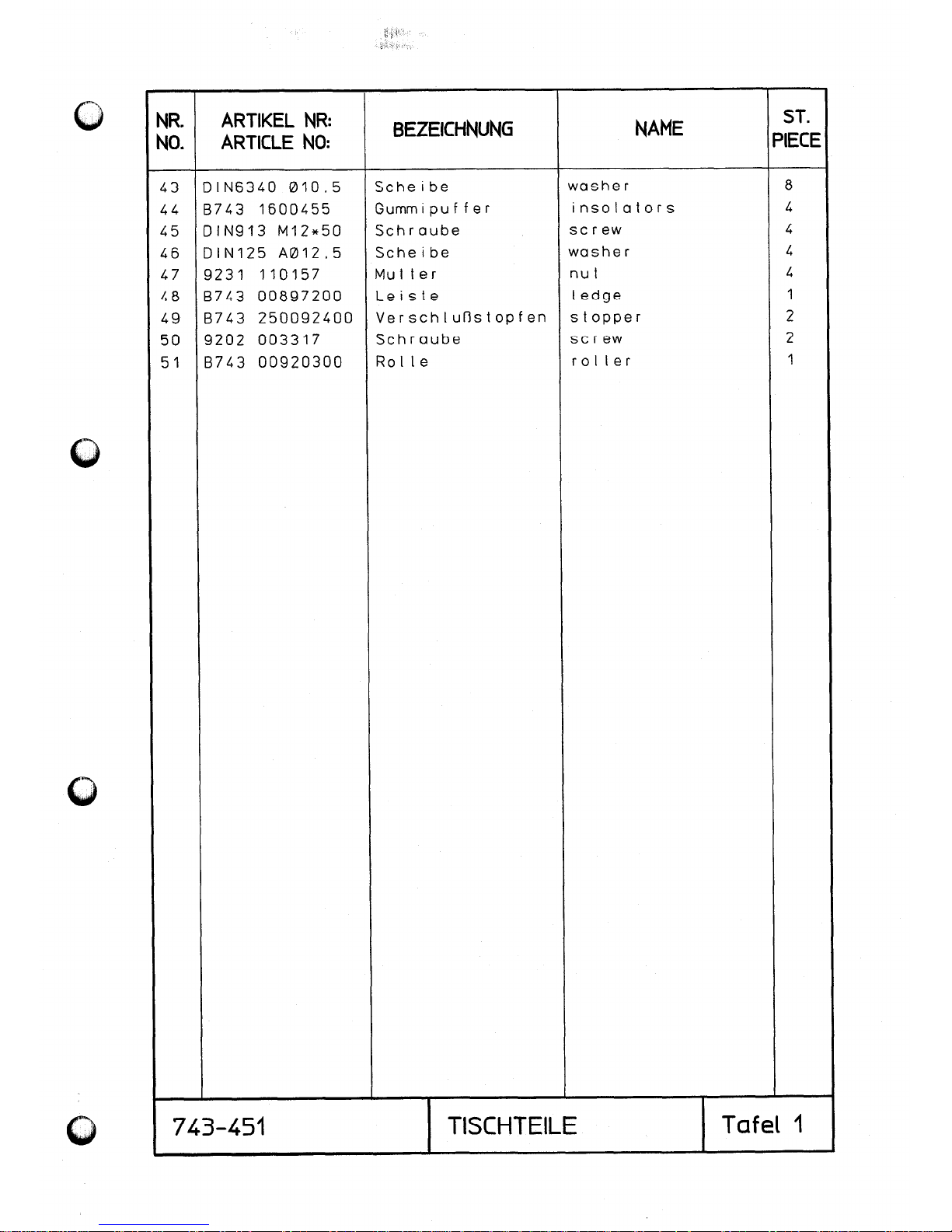

JR. ARTIKEL NR: BEZEICHtWt’lG NAME ST.
40. ARTICLE NO: PIECE
:3 DIN6340 010.5 Scheibe washer 8
$4 B743 1600455 Gummipuffer insolators 4
$5 DIN913 M12+50 Schraube screw 4
$6 DIN125 A012,5 Scheibe washer 4
!7 9231 110157 Mut ter nu t 4
!8 B743 00897200 Leiste I edge 1
$9 B743 250092400 VerschluOstopfen stopper 2
50 9202 003317 Schraube screw 2
51 B743 00920300 Rol te rol ler 1
743-451 TISCHTEILE Tafel 1

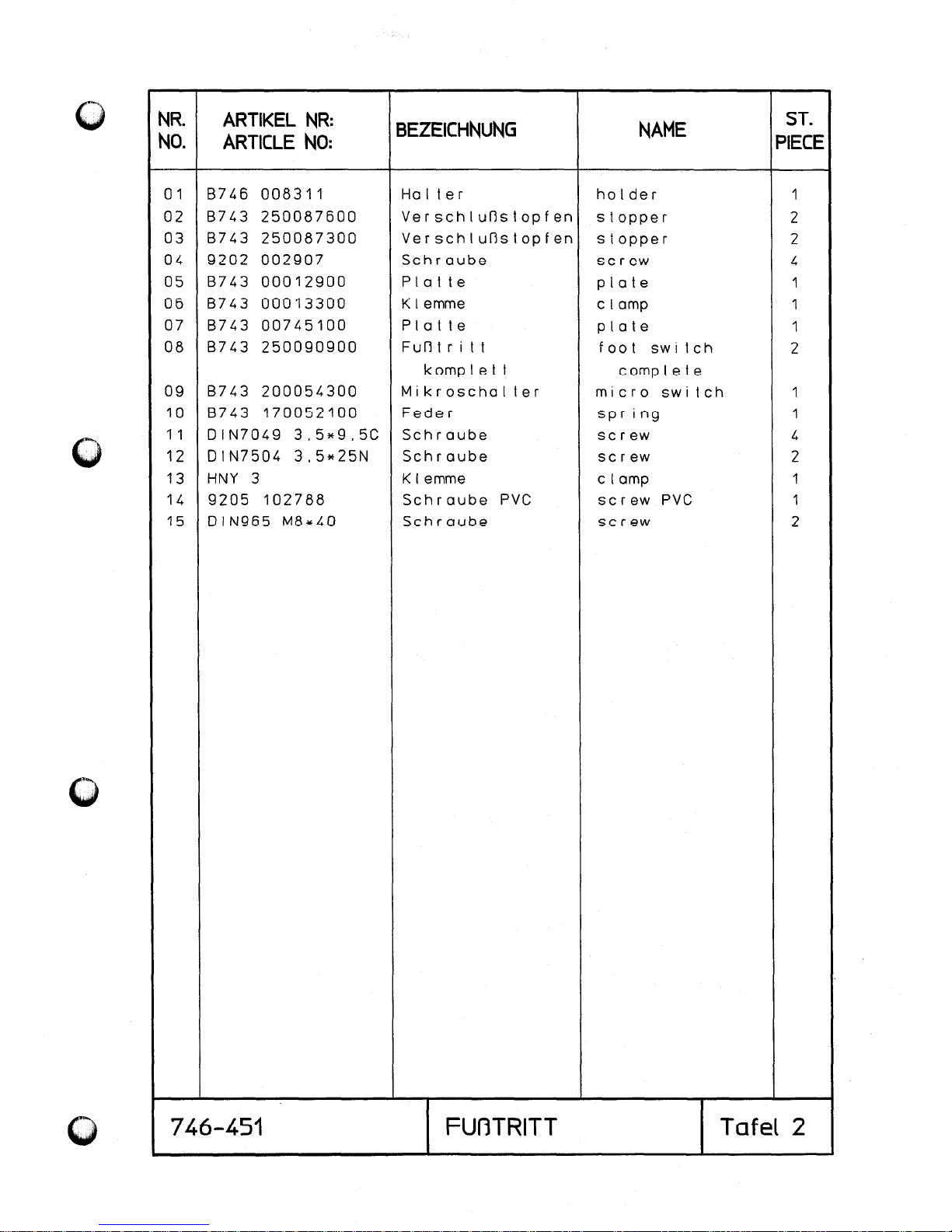

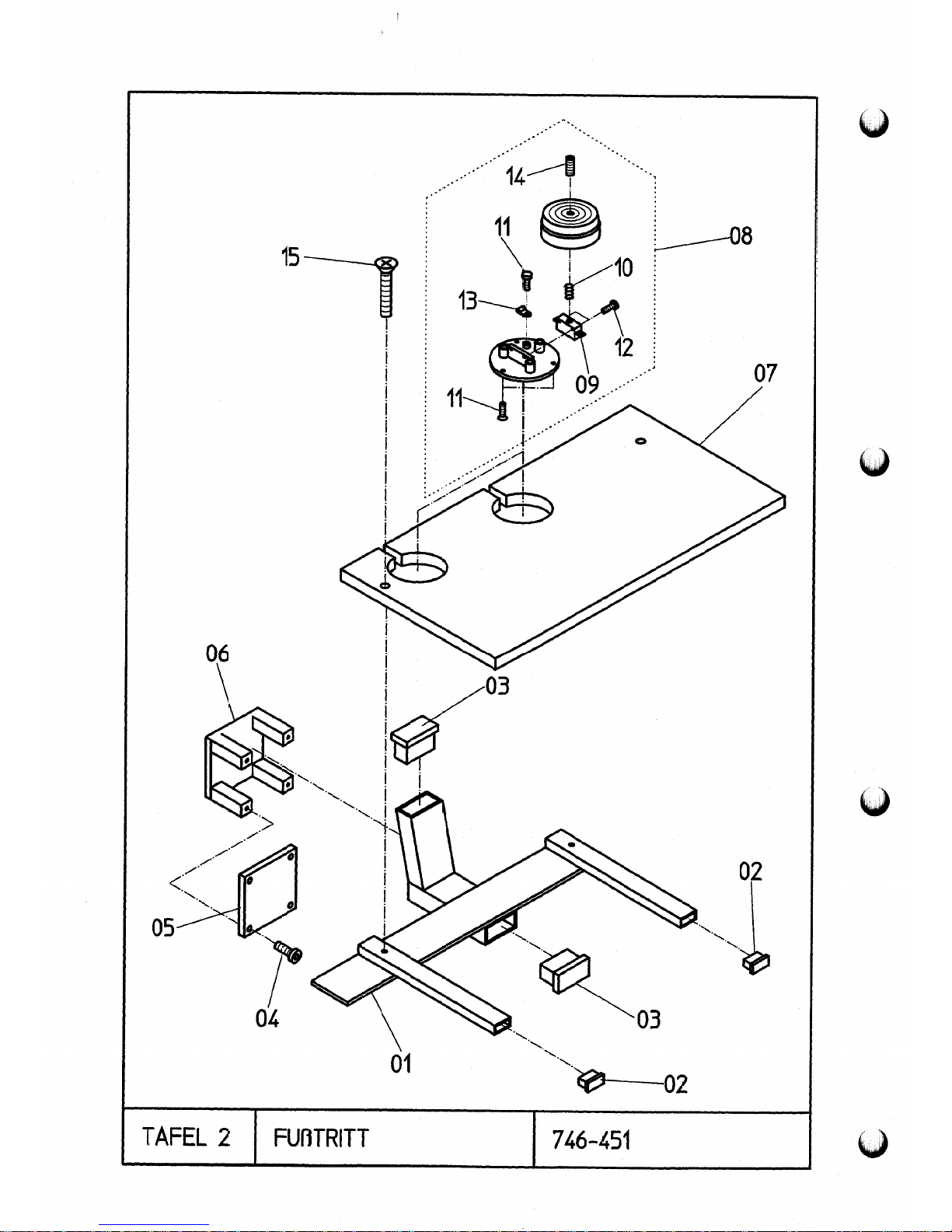

‘IR. ARTIKEL NR: BEZEICHtWtlG NAME ST.
10. ARTICLE NO: PIECE
01 B746 008311 Hai ter holder 1
02 B743 250087600 VerschluOstopfen stopper 2
03 B743 250087300 Verschlufistopfen stopper 2
04 9202 002907 Schraube screw 4
05 8743 00012900 Platte plate 1
06 B743 00013300 Klemme c l amp 1
07 8743 00745100 Platte plate 1
08 6743 250090900 Fußtritt foot switch 2
komptet t complete
09 B743 200054300 Mikroschalter micro switch 1
10 8743 170052100 Feder spr ing 1
11 DIN7049 3,5*9,5C Schraube screw 4
12 DIN7504 3,5+25N Schraube screw 2
13 HNY 3 K I emme ctamp 1
14 9205 102788 Schraube PVC screw PVC 1
15 DIN965 M8xhO Schraube screw 2
746-451 FUßTRITT Tafel 2
0
i - z\_
s
/ L
2? 00
K--‘-’ 0
i
0 i
L.-.bpl
i ~ (IJ.-_._.-.
.-.-.-.
i
‘\
'\
i
i
.-..-. .-.
i
:L-._. 0 z 7
s
.-.-.-. 0
TEn

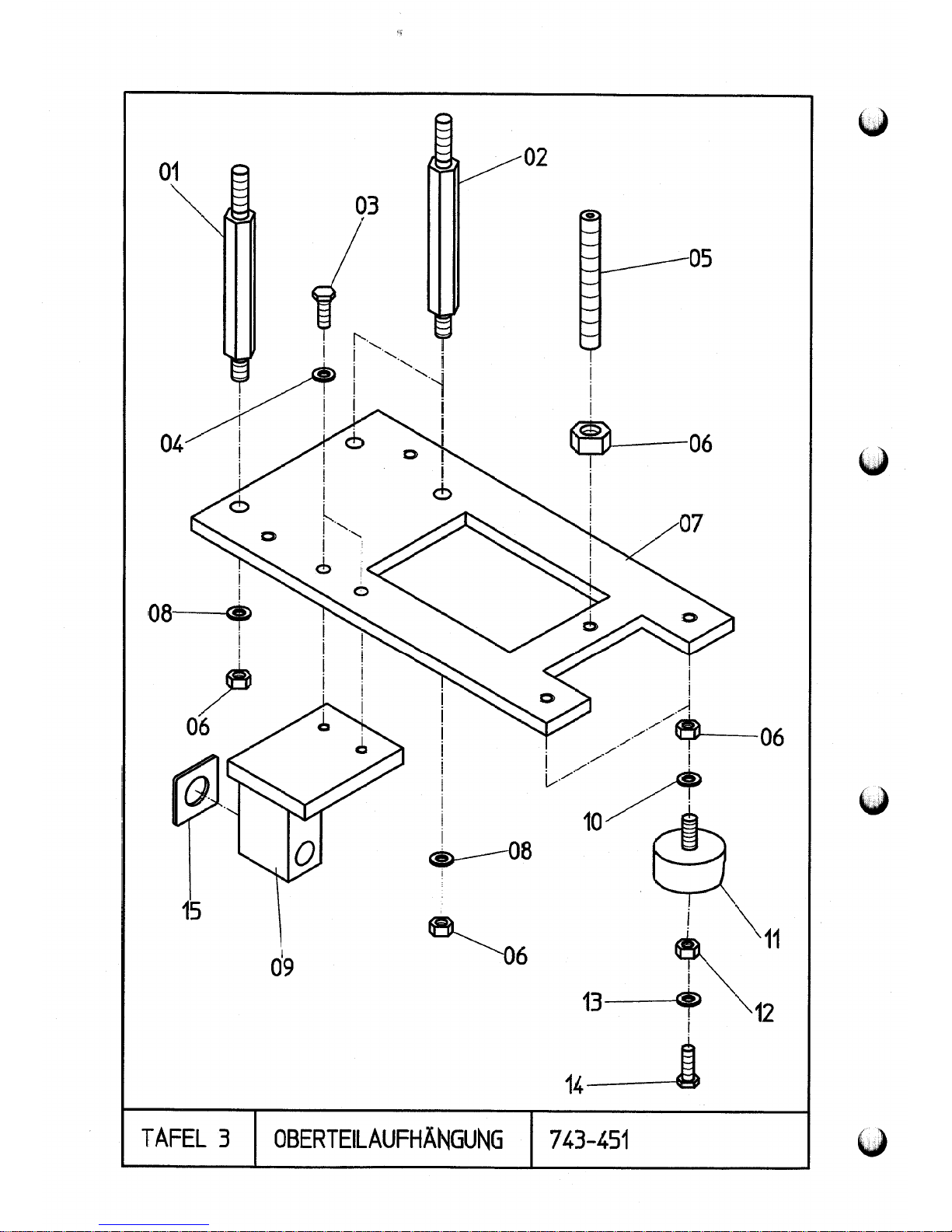

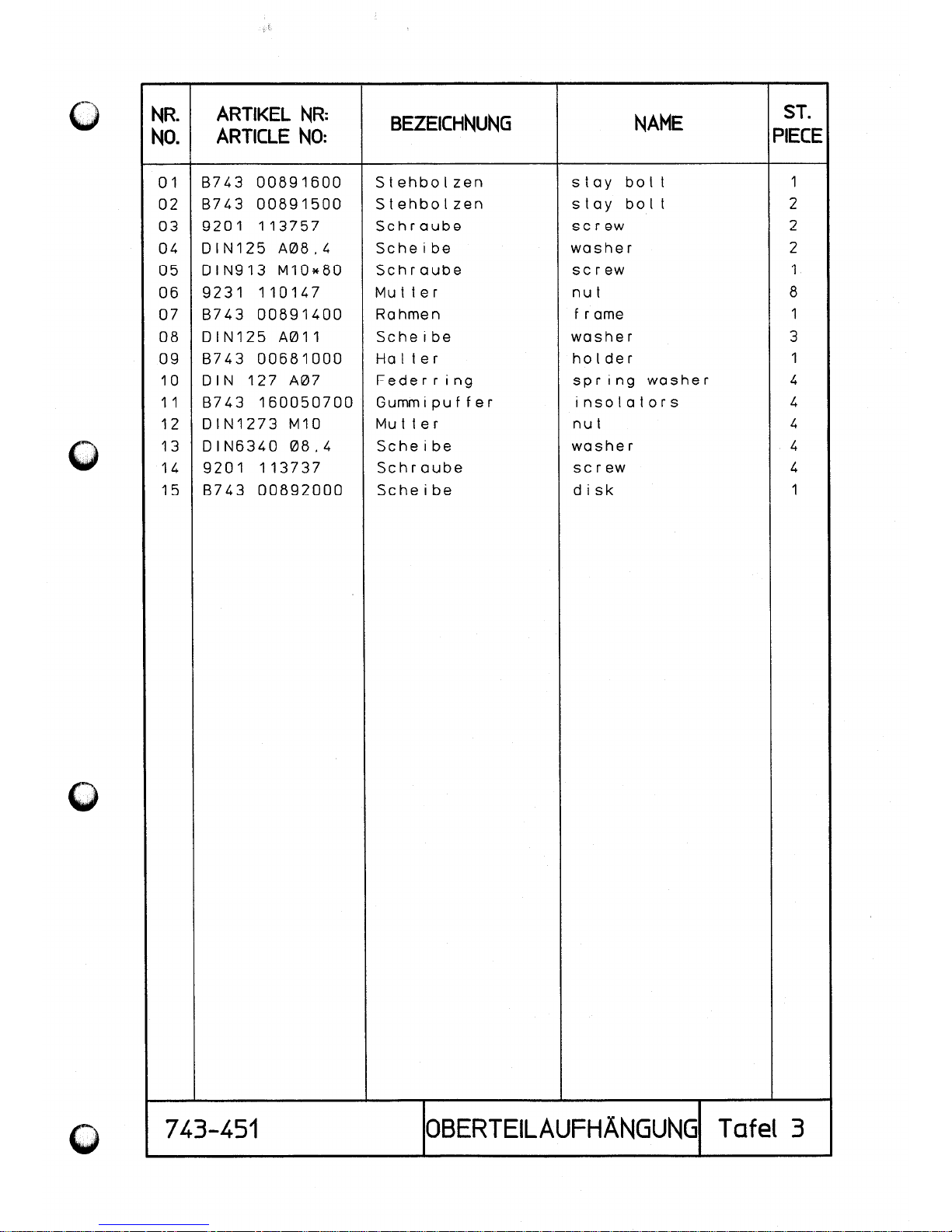

NR. ARTIKEL NR: BEZEICHbJUbjG NAME ST.
NO. ARTICLE NO: PIECE
01 B743 00891600 Stehbolzen stay bolt 1
02 B743 00891500 Stehbolzen stay bol t 2
03 9201 113757 Schraube screw 2
04 DIN125 A08.4 Scheibe washer 2
05 DIN913 MIO*80 Schraube screw 1
06 9231 110147 Mutter nu t 8
07 B743 00891400 Rahmen f rame 1
08 DIN125 A011 Scheibe washer 3
09 B743 00681000 Hai ter holder 1
10 DIN 127 A07 Federring spring washer 4
11 B743 160050700 Gummipuffer insolators 4
12 DIN1273 MIO Mutter nut 4
13 DIN6340 08.4 Scheibe washer 4
14 9201 113737 Schraube screw 4
15 B743 00892000 Scheibe d i sk 1
743-451 OBERTEILAUFHANGUNG Tafel 3
