DURKOPP ADLER 511 - Bedienungsanleitung

Teileliste und Klammersaetze

Parts List and Clamp sets

511

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:

04/2010 Rev. index: 02.0 Printed in Federal Republic of Germany 0791 511801

Teileliste und Klammersaetze

Parts List and Clamp sets

511

Inhaltsverzeichnis Tafel / Table Contents

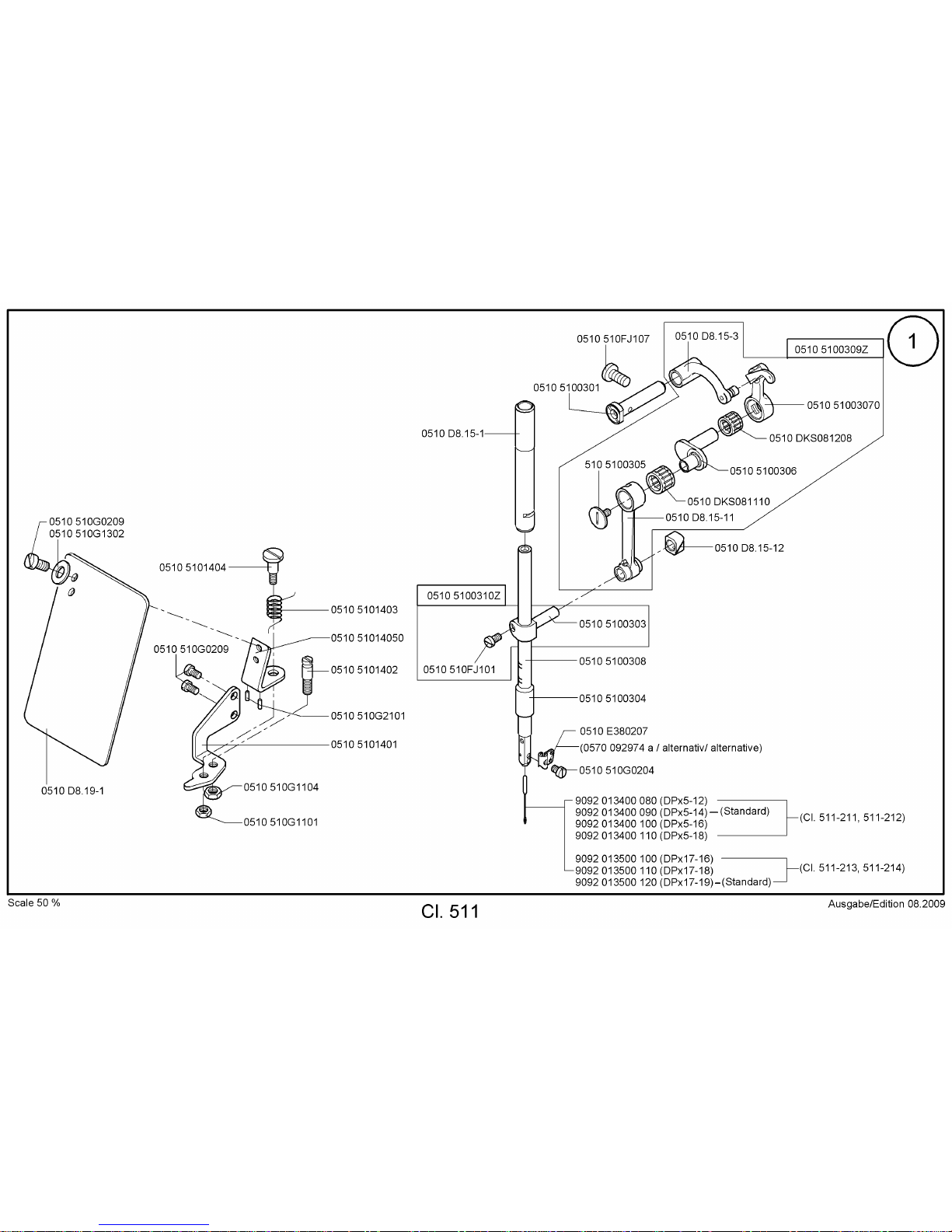

Nadelstange 1 Needle bar

Armwelle 2 Arm shaft

Fadenwischer 3 Thread wiper

Klammerlueftung 4, 5 Clamp lifting

Greifertreiber 6 Hook driver

Fadenspannung 7 Thread tension

Fadenabschneider 8 - 10 Thread trimmer

Transporteinrichtung 11 Feed drive

(Klammer) (Clamp)

Kontraktionsklammer 12 Contraction clamp

Transporteinrichtung 13 Feed drive

(Schrittmotore) (Step motors)

Spuler 14 Winder

Rahmen und Abdeckung 15 Frame and covering

Schmierung 16 Lubrication

Gestell 17 Stand

Elektroteile 18 Electronics

Fadenwischer elektrisch 19 Electric thread wiper

Bedienfeld 20 Control panel

Lasermarkierungsleuchte 21 Laser marking lights

Handtaster 22 Push-buttons

Klammerfussabsenkung 23 Lowering device for the clamp

Wartungseinheit 24 Maintenance unit

Beipack / 25 Accessories /

Zusatzausstattung Optional equipment

Klammersaetze Clamp sets

Plaene Plans

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any

manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Dürkopp Adler AG

Verschleißteile der Klasse 511

Wearing parts of class 511

Part-Nr.: 0791 511800

Edition: 10/2008

Seite 1 / 3

12 3 4

0510 D280515

0570 001015 Ersatz

replacement

Spule, normal

Bobbin

0510 150050 (511-214)

0510 D280511

Spulenkapsel, normal

Bobbin case

0510 150040 (511-214)

0510 150070

Greifer, normal

Hook

0510 150030 (511-214)

0510 5100517Z

Treiber, normal

Driver

0510 150020 (511-214)

56 7 8

0510 D816-11 (511-211;

511-212)

0510 D816-14 (511-213)

0510 D816-15 Strickware

Knitwear

0510 350180 (511-211;

511-212)

0510 350190 (511-213;

511-214)

0510 350170

(∅2,2 without through)

(∅1,6 without through)

Stichplatteneinsatz

Throat plate insert

0510 350060

Gegenmesser FA

Counter-knife

0510 350033

Hakenmesser

Hooked blade

0510 D816-13-1 (0,8)

0510 D816-13-2 (0,7)

0510 D816-13-3 (0,6)

0510 D816-13-4 (0,5)

Distanzscheibe für Pos.7

Distance washer for pos.7

Dürkopp Adler AG

Verschleißteile der Klasse 511

Wearing parts of class 511

Part-Nr.: 0791 511800

Edition: 10/2008

Seite 2 / 3

910 11 12

0510 5101204

Abreißmesser

Tear off knife

0510 D281219

Gummiring

Rubber ring

0510 D8.07-15 (511-211)

0510 5101503 (511-212)

0510 D281116 (511-213)

Klammerfuss, links

Clamping foot, left

0510 D8.07-14 (511-211)

0510 5101504 (511-212)

0510 D281115 (511-213)

Klammerfuss, rechts

Clamping foot, right

13 14 15 16

0510 E380207

Fadenführung

Thread guide

0570 092974 a

0510 510G0204 (M3x4)

Schraube für Pos.16

Screw for pos. 16

9092 013400 090

(511-211, 511-212)

9092 013500 120

(511-213)

Nadel

Needle

17 18 19 20

0510 D8.05-15

Spannungsscheibe

Tension disc

0467 110220

0510 5100714 (511-211;

511-212)

0510 5100719 (511-213)

Fadenanzugsfeder

Thread take-up lever

0933 001544

Ölpumpe

Oil pump

Dürkopp Adler AG

Verschleißteile der Klasse 511

Wearing parts of class 511

Part-Nr.: 0791 511800

Edition: 10/2008

Seite 3 / 3

21 22 23

9822 642010

Halogenlampe 12/20W

Halogen bulb 12/20W

9825 810219 (F6,3A)

9825 810417 (T6,3A)

Sicherung

Fuse

0510 150080

Fadenanzugsfeder

Thread take-up spring
