Edimax 5/8 Ports Desktop Bedienungsanleitung

Content Table

English ..............…………...............……………... 2

Český ................................................................... 5

Deutsch ............................................................... 8

Español .............................................................. 11

Français ............................................................. 14

Italiano ............................................................... 17

Magyar ............................................................... 20

Nederlands......................................................... 23

Polski ................................................................. 26

Português .......................................................... 29

Русский.............................................................. 32

Türkçe ................................................................ 35

English.

Front Panel & Connectors

Fast Ethernet Switch LED Panel

LED Color Status Description

Lit Power is supplied

PWR

(Power) Green Off No power

Lit A valid link is established

Flash Data packets received

LNK/ACT

(Link/Activity) Green

Off No link is established

Off This port run at 10Mbps

Green This port run at 100Mbps

SPEED

(1000/100/10M)

Yellow This port run at 1000Mbps

1. Operating Environment

This switching hub must be installed and operated within the

limits of specified operating temperature (32-131°F) and

humidity (10~95% Non-condensing).

zDo not place objects on top of the unit.

zDo not obstruct any vents at the sides of the unit.

zDo not position the unit near any heating source such

as heater, radiator, or direct exposure to sun.

Prevent entering of water and moisture into the unit. If

necessary, use dehumidifier to reduce humidity.

2. Connecting to network devices

The RJ-45 ports on the switch support Auto-MDI/MDI-X

function which allows using straight-through or cross-over

type cables to connect this switch to workstation or hub.

Connect one end of the network cable to the RJ-45 port on

the rear panel, and connect the other end of the network

cable to the RJ-45 port on the network device. Follow the

same procedure to connect all the RJ-45 ports of the switch.

The UTP network cables must comply with EIA/TIA 568

specifications and Category 5 standard for 100Mbps data

transmission. Maximum length: using UTP cable, between

the switch and connected device is 100 meters (300ft).

Once the network cable is connected to both ends and the

attached network device is powered on, the green LNK/ACT

LED should be lit.

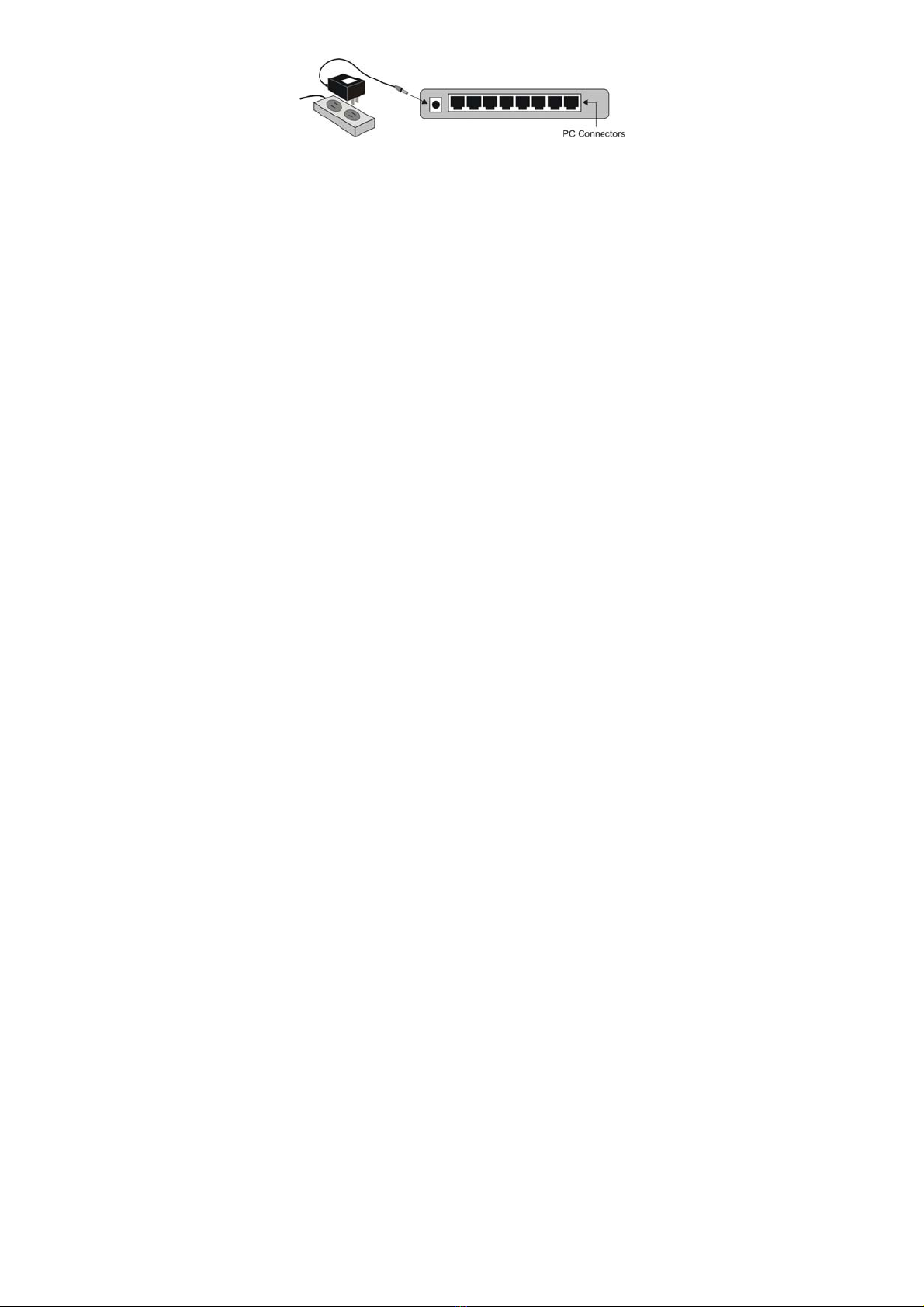

3. Connecting the power

Connect the power adapter to the power connector on the

rear panel of the unit; the green Power LED on the front

panel should be lit.

Trouble Shooting

1. Power LED is not lit

zCheck if the power cord is properly connected to the

external power adapter and the power outlet. Make sure

the DC power jack is firmly plugged into the power socket

of the switch.

2. Link/Activity is not lit when connect to 100Mbps device

zCheck the power switch of the network device attached to

the switch; make sure it is turned ON.

zCheck the network cable; make sure it is properly

connected to the switch and the network device.

zCheck the network cable; make sure the UTP cables

comply with EIA/TIA 568 and Category 5 specification.

[!] Contact your dealer if problem persist.

Český.

Čelní panel a konektory

Panel s diodami LED switche pro Fast Ethernet

Dioda LED Barva Stav Popis

Svítí Zařízení je napájeno

PWR

(Napájení) Zelená Nesvítí Zařízení není napájeno

Svítí Je vytvořeno platné

připojení

Bliká Jsou přijímány datové

pakety

LNK/ACT

(Připojení/

Aktivita)

Zelená

Nesvítí Není vytvořeno platné

připojení

Nesvítí Tento port pracuje s rychlostí 10 Mb/s

Zelená Tento port pracuje s rychlostí 100 Mb/s

SPEED

(1000/100/10

Žlutá Tento port pracuje s rychlostí 1000 Mb/s

Provozní prostředí

Tento switch/hub musí být nainstalován a provozován v

prostředí, které splňuje limity, specifikované provozní teploty

(32-131°F) a vlhkosti (10-95% bez kondenzace).

zNa horní plochu zařízení nepokládejte žádné předměty.

zNezakrývejte žádné výřezy po stranách zařízení.

zNeumisťujte toto zařízení do blízkosti jakýchkoliv

topných těles, jako je například topení, radiátor ani jej

nevystavujte přímému slunečnímu záření.

Zabraňte vniknutí vody a vlhkosti do zařízení. V případě

potřeby použijte pro snížení vlhkosti odstraňovačvlhkosti.

1. Připojení k síťovým zařízením

Porty RJ-45 na switchi podporují funkci Auto-MDI/MDI-X,

která umožňuje pro propojení tohoto switche s pracovní

stanicí nebo rozbočovačem (hubem) použít přímé nebo

křížené kabely.

Zapojte jeden konec síťového kabelu do portu RJ-45 na

zadním panelu zařízení a druhý konec síťového kabelu

zapojte do portu RJ-45 na síťovém zařízení. Stejným

způsobem zapojte všechny porty RJ-45 switche.

Síťové kabely UTP musejí odpovídat specifikacím EIA/TIA

568 a norměpro Kategorii 5 pro datové přenosy rychlostí

100 Mb/s. Maximální délka: při použití kabelu UTP mezi

switchem a zapojeným zařízením je 100 metrů.

Po zapojení obou koncůsíťového kabelu a po zapnutí

síťového zařízení by se měla rozsvítit zelená dioda LED

LNK/ACT.

2. Zapojení zdroje napájení

Zapojte síťový adaptér ke konektoru pro napájení na zadním

panelu zařízení; Měla by se rozsvítit zelená dioda LED

napájení (Power) na čelním panelu.

Odstraňování potíží

1. Dioda LED napájení (Power) nesvítí

zZkontrolujte, zda je k externímu síťovému adaptéru a do

síťové zásuvky správnězapojen síťový napájecí kabel.

Prověřte, zda je konektor stejnosměrného napájení

zapojen do odpovídající zdířky na switchi.

2. Indikátor Link/Activity při připojení zařízení s rychlostí

100 Mb/s nesvítí

zZkontrolujte, zda je síťové zařízení, připojené ke switchi,

zapnuté; ujistěte se, že je zapnuté (ON).

zZkontrolujte síťový kabel; ujistěte se, že je správnězapojen

ke switchi a k síťovému zařízení.

zZkontrolujte síťový kabel; ujistěte se, že kabely UTP

odpovídají specifikacím EIA/TIA 568 a Kategorii 5.

[!] Pokud problém přetrvává, obraťte se na svého

prodejce.

Deutsch.

Vorderseite & Anschlüsse

Fast Ethernet Switch LED-Anzeige

LED Farbe Status Beschreibung

Leuchtet Es liegt Strom an

PWR

(Strom) Grün Aus Kein Strom

Leuchtet Eine gültige Verbindung

wurde hergestellt

Blinken Datenpakete werden

empfangen

LNK/ACT

(Vervindun

g / Aktivität)

Grün

Aus Keine Verbindung hergestellt

Aus Dieser Port hat eine Datenübertragungsrate

von 10 Mbps

Grün Dieser Port hat eine Datenübertragungsrate

von 100 Mbps

SPEED

(1000/100/

10M)

Gelb Dieser Port hat eine Datenübertragungsrate

von 1000 Mbps

1. Betriebsumgebung

Bei der Installation und beim Betrieb dieses Switching-Hubs

müssen die vorgeschriebenen Grenzen für

Betriebstemperatur (0-55 °C) und Luftfeuchte (10~95 %

keine Kondensation) eingehalten werden.

zStellen Sie keine Gegenstände auf das Gerät.

zBlockieren Sie die Entlüftungsöffnungen an den Seiten

des Geräts nicht.

zStellen Sie das Gerät nicht in der Nähe von

Wärmequellen wie z. B. Heizkörpern und Heizstrahlern

auf und vermeiden Sie direkte Sonneneinstrahlung.

Sorgen Sie dafür, dass kein Wasser oder Feuchtigkeit in das

Gerät eindringen kann. Wenn notwendig, sollten Sie zur

Reduzierung der Luftfeuchtigkeit einen Entfeuchter

einsetzen.

2. Anschluss an Netzwerkgeräte

Die RJ45-Ports des Switches unterstützen die

Auto-MDI/MDI-X-Funktion. Deshalb ist es möglich, diesen

Switch mit Straight-Through- oder Crossover-Kabeln an

einen Arbeitsplatzrechner oder Hub anzuschließen.

Verbinden Sie ein Ende des Netzwerkkabels mit einem

RJ45-Port auf der Rückseite, und verbinden Sie das andere

Ende des Netzwerkkabels mit dem RJ45-Port des

Netzwerkgeräts. Die Vorgehensweise beim Anschließen ist

bei allen RJ45-Ports des Switches gleich.

Die UTP-Netzwerkkabel müssen den Spezifikationen für

EIA/TIA 568 und dem Kategorie 5-Standard für

Datenübertragungen mit 100 Mbps entsprechen. Maximale

Länge: Bei einem UTP-Kabel beträgt die max. Länge

zwischen dem Switch und dem angeschlossenen Gerät 100

Meter.

Wenn das Netzwerkkabel an beiden Enden verbunden und
