ELIT A9V2 Bedienungsanleitung
NÅR FAGKUNNSKAP & KOMPETANSE TELLER
Brukermanual
A9V2
200A AC
STRØMTANG OG
MULTIMETER
A9v2 Brukermanual
2
3
2
3
A9v2 Brukermanual
Beskrivelse
ELIT A9v2 er en stabil og pålitelig åpen strømtang for AC
strøm med 6000 siffers display. Med måleledninger koblet
til terminalene i bunn av tangen kan følgende parametere
måles: AC og DC spenning fra 0,001V til 1000V. Motstand
fra 0,1 ohm til 60,00M ohm, med dedikert funksjon for sum-
mer. Ved måling av AC strøm eller spenning kan frekvens
også måles. I tuppen av strømtangen er det plassert sensor
for berørings-løs spenningsdeteksjon(NCV). Stort og
tydelig display med bakgrunnsbelysning gir enkel avlesning
av verdier. Knapp på siden av tangen for å holde måleverdi
i displayet og for å aktivisere lommelykt for å belyse
målepunktet. Leveres i bæreveske med måleledninger,
batteri og brukermanual.
Medfølgende utstyr
Sjekk at alt innholdet er med i esken og ikke er skadet, ta
kontakt umiddelbart om noe ikke stemmer.
a) Brukermanual 1 stk.
b) Måleledninger 1 sett
c) Bæreveske 1 stk.
d) 1,5V AA batteri 2 stk.
A9v2 Brukermanual
4
5
Sikkerhetsinstruksjoner
Måleinstrumentet er designet iht. IEC/EN61010-1, IEC/
EN61010-2-033 og EN61326-1 sikkerhetsstandarder og
samsvarer med CAT II 1000V og CAT III 600V, dobbel-
tisolert og forurensningsgrad 2.
Bruk kun instrumentet som instruksjonen beskriver ellers
kan sikkerheten gitt av instrumentet være i fare.
1. Sjekk for skader på instrument og tilbehør før bruk.
Hvis skade oppdages, ikke bruk instrumentet.
2. Ikke bruk instrumentet uten at batterideksel og
bakdeksel er skikkelig montert.
3. Før hver gangs bruks må man forsikre seg om korrekt
virkemåte ved å teste på en kjent spenningskilde.
4. Nårinstrumentetbrukesmångreholdesbak
beskyttelseskrage på målepinner og strømtang. Ikke
ta på blanke ledere, ubrukte terminaler eller kretsen
det måles på.
5. Sett rotasjonsbryter i korrekt måleområde før måling
utføres. Ikke vri på bryteren under måling.
6. Ikke mål på spenning høyere enn instrumentet er
designet for, hverken fase-fase eller fase-jord.
7. Vært ekstra forsiktig hvis spenning er over 30Vrms
eller 42Vpeak på AC og 60V DC.
4
5
A9v2 Brukermanual
8. Ikke tilfør verdier høyere enn måleområde for strøm og
spenning.
9. Før måling av motstand og kontinuitet må kretsen
være spenningsløs og eventuelle kondensatorer
utladet.
10. Når batterisymbolet vises i displayet må batteriene
skiftet for å sikre korrekt måling. Om instrumentet
ikke skal brukes på en god stund, ta ut batteriene ved
lagring.
11. Ikke gjør endringer på interne kretser eller kompo-
nenter.
12. Ikke bruk eller lagre instrumentet i høye temperaturer,
høy luftfuktighet, eksplosive soner eller nært kraftige
magnetfelt.
13. Rengjør instrumentet med en myk, lett fuktet klut.
Ikke bruk etsende væske.
A9v2 Brukermanual
6
7

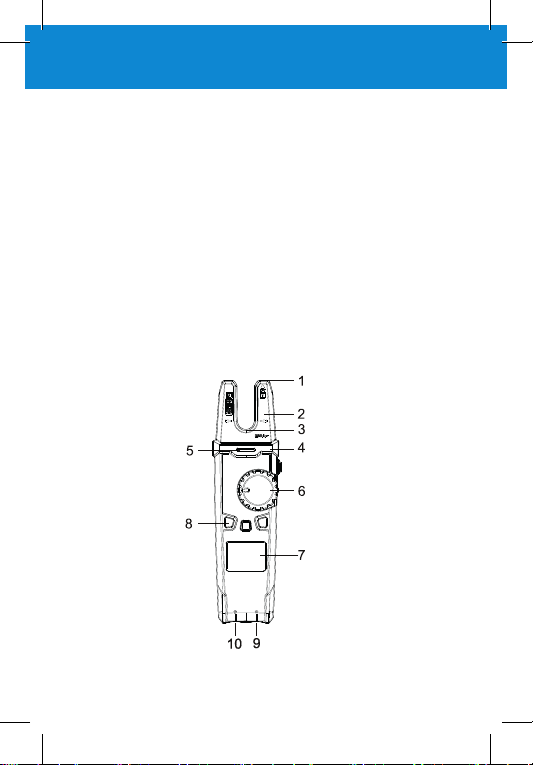

Oppbygning av enhet og knapper
1. Sensor for berøringsløs spenningsdeteksjon(NCV)
2. Åpen tangkjeft for måling av AC strøm
3. Plassering av lysdiode til lommelykt
4. Krage for å hindre at hånden glir mot leder
5. Indikator for spenn ing tilstede(NCV)
6. Funksjonsbryter for valg av måleområde
7. LCD display
8. Funksjonsknapper, 3stk
9. Inngangsterminal for rød ledning (+)
10. Inngangsterminal for sort ledning (-)
V. External Structure (Picture 1)
1. NCV sensor
2. Open jaw fork
3. Flashlight LED light
4. Hand guard
5. alarm indicatorVisual NCV
6. Function switch
7. LCD display
8. Function buttons
9. Signal input jack (red and positive +)
10.COM input jack (black and negative -)
Picture 1
IV. Electrical Symbols
Description
Direct current
Alternating current
Earth (ground) TERMINAL
Equipment protected throughout by DOUBLE INSULATION
or REINFORCED INSULATION
Caution, possibility of electric shock
Warning or Caution
Application around and removal from UNINSULATED
HAZARDOUS LIVE conductors is permitted.
Conforms to UL STD 61010-1, 61010-2-032, 61010-2-033.
Certified to CSA STD C22.2 No. 61010-1,
61010-2-032, 61010-2-033.
Complies with European Union standards
It is applicable to testing and measuring circuits
connected directly to utilization points (socket outlets and
similar points) of the low-voltage MAINS installation.
It is applicable to testing and measuring circuits
connected to the distribution part of the building's
low-voltage MAINS installation.
CAT II
CAT III
Symbol
UT256A User ManualUT256A User Manual
7 8
6
7
A9v2 Brukermanual
LCD Display
Beskrivelse
Advarselssymbol.
Vises når VDC er >50V og VAC er >35V
Data holdes, fryst verdi i displayet.
Negativ verdi måles
Summer aktivisert
Lavt batterinivå
AC eller DC måling
Automatisk områdevalg
Enheter for resistans, ohm, kilo,mega
Spenning måles i Volt
Strøm måles i Ampere
Frekvens måles i Hertz
Auto av funksjon er aktivisert
Automatisk spenningsdeteksjon
Beskrivelse
Advarselssymbol.
Vises når VDC er >50V og VAC er >35V
Data holdes, fryst verdi i displayet.
Negativ verdi måles
Summer aktivisert
Lavt batterinivå
AC eller DC måling
Automatisk områdevalg
Enheter for resistans, ohm, kilo, mega
Spenning måles i Volt
Strøm måles i Ampere
Frekvens måles i Hertz
Auto av funksjon er aktivisert
Automatisk spenningsdeteksjon
LCD Display
A9v2 Brukermanual
8
9
Knappenes funksjon
«HZΩ»knapp:Denneeraktivpå3posisjonerpå
vribryteren:
Strøm AC: Skift mellom strømmåling og frekvensmåling.
Spenning AC: Skift mellom spenning- og frekvensmåling.
Motstand: Skift mellom summer og motstandsmåling.
NCV: Skift mellom høy og lav sensitivitet på detekteringen.
Hold denne inne når enheten skrus på for å deaktivere «au-
to-av»funksjonen.
«H/Lys»knapppåsidenavinstrument,aktivalleposisjoner:
Kort trykk fryser måleverdi i displayet, trykk igjen for å gå
tilbake til normal måling.
Trykk og holde i 2 sekunder aktiviserer lommelykt, trykk og
hold igjen for å deaktivere lyset.
«VELG» knapp: Denne er aktiv på 3 posisjoner av vribry-
teren:
Spenning AC, Spenning DC og motstandsmåling.
Funksjonen er denne samme på alle områder: Gå fra
automatisk valg av måleområde, basert på hvilke verdi
sommåles,tilmanueltvalg.Trykkeregangerforåskifte
mellom alle områdene. Trykk og hold for å gå tilbake til
AUTO.
«Lys» knapp : Trykk for å skru på lys i display, trykk igjen
for å skru av.
8
9
A9v2 Brukermanual
Bruk av instrumentet

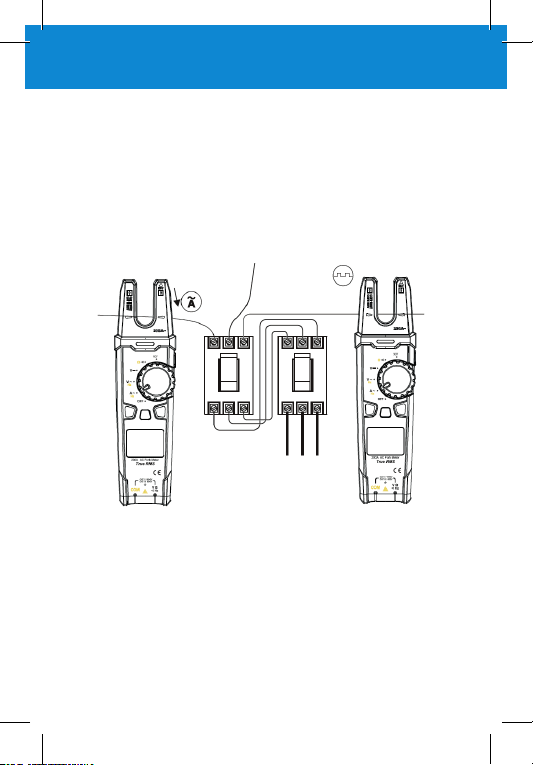

AC strøm og frekvensmåling
a)Settrotasjonsbryterentilposisjonenmed«AHz»
b)Velgmellomstrømogfrekvensmålingmed«HZΩ»knapp.
c) Før 1 fase inn i bunn av tangkjeften og les av måleverdien.
ADVARSEL!
Koble fra måleledningene ved måling av strøm for å hindre
elektrisk støt.
Ikke plaser noe del av kroppen forbi håndbeskyttelsen
under måling.
Ikke overstig maksimalt måleområde 200AAC (50-60Hz)
Bruk av instrumentet
AC strøm og frekvensmåling
a) Sett rotasjonsbryteren til posisjonen med «A Hz»
b) Velg mellom strøm og frekvensmåling med «HZ Ω» knapp.
c) Før 1 fase inn i bunn av tangkjeften og les av måleverdien.
ADVARSEL!
Koble fra måleledningene ved måling av strøm for å hindre
elektrisk støt.
Ikke plaser noe del av kroppen forbi håndbeskyttelsen under
måling.
Ikke overstig maksimalt måleområde 200AAC (50-60Hz)
A9v2 Brukermanual
10
11
AC spenning og frekvensmåling
a)Settrotasjonsbryterentilposisjonenmed«VHz»
b)Velgmellomspenningogfrekvensmålingmed«HZΩ»
knapp.
c) Koble rød og sort måleledning til instrumentet og hold
målespissene mot objektet det ønskes målt på, i
parallell.
d) Les av måleverdien i displayet.
AC spenning og frekvensmåling
a) Sett rotasjonsbryteren til posisjonen med «V Hz»
b) Velg mellom spenning og frekvensmåling med «HZ Ω»
knapp.
c)Koble rød og sort måleledning til instrumentet og hold
målespissene mot objektet det ønskes målt på, i parallell.
d)Les av måleverdien i displayet.
