Eutech Instruments
pH / mV mètre 500 de paillasse
CyberScan pH 500
Référence 38343
MANUEL D'INSTRUCTIONS
1
PREFACE
Merci d'avoir chois le pH / mV / °C mètre
de paillasse CyberScan pH 500 de Eutech
Instruments. Ce manuel décrit l'utilisation
du pH-mètre de paillasse 500 de la série
CyberScan.
Le manuel peut être utilisé de deux façons.
Premièrement comme un guide aidant pas
à pas l'utilisateur à faire fonctionner
l'appareil. Deuxièmement comme guide de
référence pratique.
Copyright 1994 Eutech Instruments Pte.
Ltd. Tous droits réservés. Version 1.2.
Les informations présentées dans ce
manuel peuvent être modifiées sans préavis
lorsque des améliorations sont apportées, et
n'engagent en rien Eutech Instruments Pte
Ltd.
Ce manuel d'instructions est rédigé pour
couvrir autant d'applications envisageables
du pH-mètre de paillasse CyberScan pH
500 que possible. En cas de doute sur
l'utilisation du pH-mètre, ne pas hésiter à
contacter le distributeur habilité de Eutech
Instruments le plus proche.
Eutech Instruments ne peut pas accepter de
responsabilité concernant des dommages
ou des dysfonctionnements provoqués par
une utilisation incorrecte de l'appareil.
Ne pas oublier de compléter la carte de
garantie et de l'expédier par retour de
courrier au distributeur habilité de Eutech
Instruments.
2
SOMMAIRE
CHAPITRE 1 : INTRODUCTION 5
1.1 INTRODUCTION A LA SERIE DES CYBERSCAN 6
1.2 INFORMATIONS GENERALES 6
1.2.1 Eléments de l'appareil 6
1.2.2 Eléments de l'électrode 6
1.2.3 Accessoires optionnels 7
1.3 LCD PERSONNALISE 7
1.3.1 LCD - Champs de données 7
1.3.2 LCD - Description 8
1.4 CLAVIER 9
1.4.1 Fonctions du clavier 9
1.5 PANNEAU ARRIERE DE L'APPAREIL 10
CHAPITRE 2 : PREPARATION DU CYBERSCAN 11
2.1 MISE EN ROUTE 12
2.1.1 Connexion de l'électrode 12
2.1.2 connexion de la sonde de température 12
2.1.3 Connexion du transformateur CA/CC 12
2.1.4 Connexion de l'enregistreur papier 12
3
CHAPITRE 3 : ETALONNAGE ET MESURE 13
3.1 PRE-ETALONNAGE 14
3.1.1 Solutions tampons étalons 14
3.1.2 Mise sous tension de l'appareil 14
3.1.3 Avant l'étalonnage 14
3.2 PROCEDURE D'ETALONNAGE 15
3.2.1 Procédure d'étalonnage du pH (avec Compensation Automatique
de Température C.A.T.) 15
3.2.2 Procédure d'étalonnage du pH (sans C.A.T.) 17
3.2.3 Procédure d'étalonnage pour les mesures de température 17
3.2.3.1 Etalonnage de la température (sans sonde CAT connectée) 17
3.2.3.2 Etalonnage de la température (avec sonde CAT connectée) 18
3.3 MESURE 19
3.3.1 Prise de mesure 19
3.3.2 Fonction HOLD (figer) 20
CHAPITRE 4 : ENTRETIEN DE L'ELECTRODE 21
4.1 MAINTENANCE DE L'ELECTRODE 22
4.1.1 Stockage 22
4.1.2 Après utilisation 22
4.1.3 Remplacement de l'électrolyte
(pour électrodes rechargeables uniquement) 22
4.2 NETTOYAGE DE L'ELECTRODE 23
4.3 ACTIVATION DE L'ELECTRODE 24
4.3.1 Procédure de régénération 24
4
CHAPITRE 5 : DETECTION DES PANNES 26
5.1 MESSAGES D'ERREUR 27
5.2 RESOLUTION DES PROBLEMES 28
CHAPITRE 6 : INFORMATIONS SUPPLEMENTAIRES 29
6.1 MESURES DE pH 30
6.1.1 Potentiel de jonction liquide 30
6.1.2 Potentiel d'asymétrie 30
6.1.3 pH et température 30
6.2 UTILISATION DE TAMPONS DE pH ETALONS 31
6.3 TAMPONS pH ETALONS 32
6.4 LISTE DES ACCESSOIRES 33
6.4.1 Tampons pH et tablettes 33
6.4.2 Electrodes ion-sélectives (ISE) 33
6.5 CARACTERISTIQUES DU CYBERSCAN PH 500 34
5
CHAPITRE 1 : INTRODUCTION
Ce chapitre est une introduction au pH
mètre de paillasse CyberScan pH 500.
SOMMAIRE
1.1 : INTRODUCTION A LA SERIE DES CYBERSCAN 6
1.2 :
INFORMATIONS GENERALES 6
1.2.1 Eléments de l'appareil 6
1.2.2 Eléments de l'électrode 6
1.2.3 Accessoires optionnels 7
1.3 :
LCD PERSONNALISE 7
1.3.1 LCD - Champs de données 7
1.3.2 LCD - Description 8
1.4 :
CLAVIER 9
1.4.1 Fonctions du clavier 9
1.5 :
PANNEAU ARRIERE DE L'APPAREIL 10
6
1.1 INTRODUCTION A LA
SERIE DES CYBERSCAN

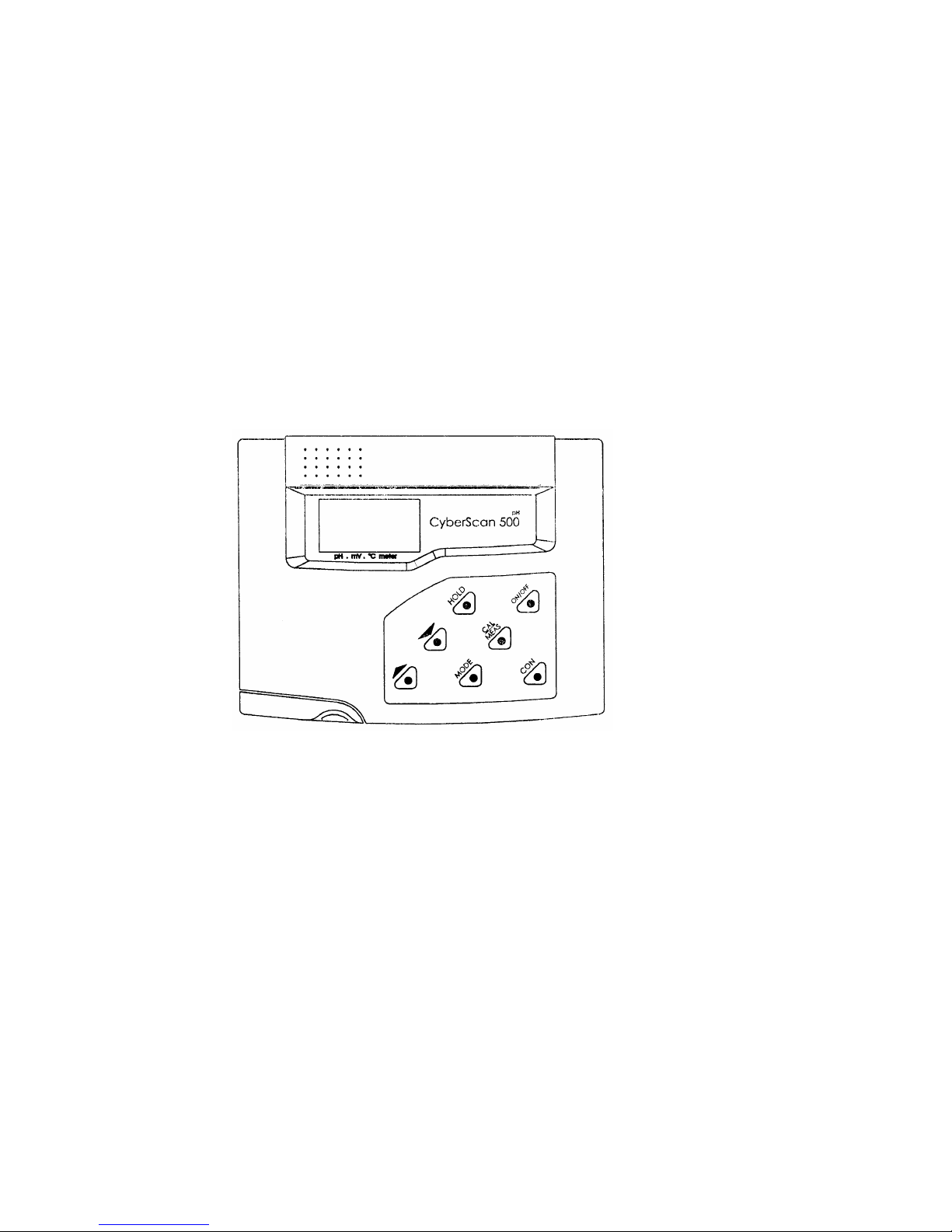

Le pH-mètre de paillasse pH 500 est un
pH-mètre de paillasse hautement
sophistiqué piloté par microprocesseur et
conçu pour simplifier son utilisation. Il est
équipé d'un grand écran LCD personnalisé
permettant des lectures claires et
facilement lisibles.
Le CyberScan pH 500 est capable de
mesurer le pH / température et les mV.
1.2 INFORMATIONS
GENERALES

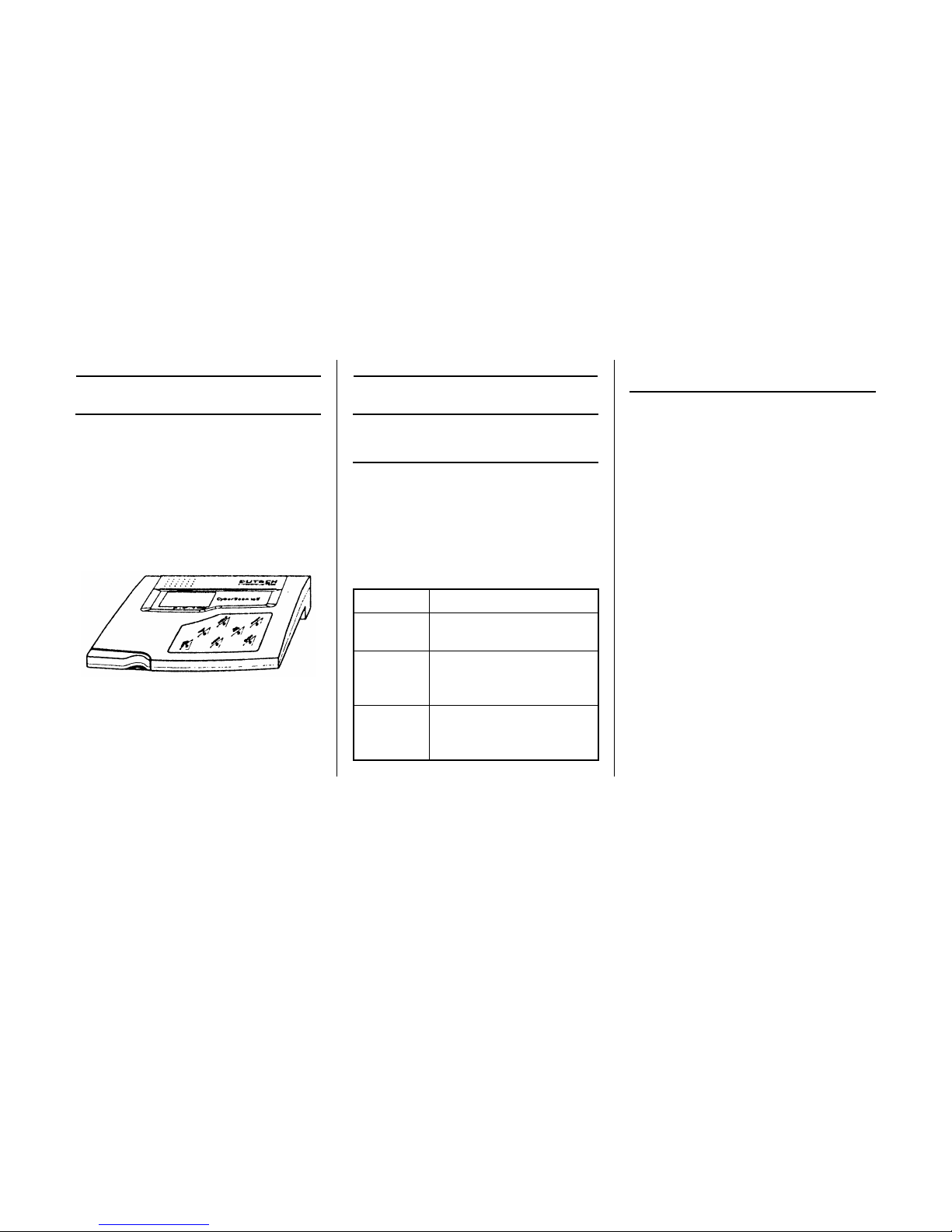

1.2.1 Eléments de l'appareil
Le pH-mètre CyberScan est emballé dans
une boîte en carton ondulé fabriqué à l'aide
de matériaux respectant l'environnement et
peuvant être recyclés. Le bac en mousse est
compartimenté pour accueillir les éléments
suivants :
Elément Description
Appareil pH/mV/°C mètre
CyberScan pH 500
Electrode
pH
En verre, rechargeable avec
câble de 1 m de long équipé
d'un connecteur BNC
Sonde de
température
Diamètre : 3,2 mm
Longueur : 173 mm
Longueur de câble : 1 m
1.2.2 Eléments de l'électrode
L'électrode est l'élément le plus important
de l'appareil de mesure. La membrane
sensible de l'électrode pH est fragile et doit
être manipulée avec précautions. Pour
protéger la membrane de verre et conserver
l'activation, la membrane de verre est
recouverte d'un capuchon de protection en
caoutchouc contenant une solution de
stockage appropriée.
7
1.2.3 Accessoires optionnels
En plus des éléments décrits
précédemment dans le chapitre 1.2, il
existe d'autres accessoires optionnels
disponibles pouvant être utilisés avec
l'appareil. Ce sont :
a) Transformateur CA/CC.
Ceci est utile lorsque l'utilisateur a besoin
d'utiliser le courant alternatif du secteur
pour faire fonctionner les appareils
CyberScan.
Elément Code
Transformateur
CA/CC 9V (220V) EC-220-ADA
b) Electrodes de pH et ion-sélectives.
Pour plus d'informations, se reporter au
paragraphe 6.4 pour la liste des
accessoires.
1.3 LCD PERSONNALISE
Le CyberScan pH 500 est caractérisé par
un grand écran LCD à double affichage.
L'affichage est également équipé
d'indicateurs de mode pour les mesures de
pH, de mV et de température. L'affichage
secondaire indique les mesures de
température simultanément avec l'affichage
principal. Les indicateurs spéciaux comme
les messages d'erreurs, les unités de mesure
et les modes de fonctionnement sont tous
distribués autour des affichages secondaire
et principal pour obtenir un écran
compréhensible sans être encombré.
L'intégration de graphiques dans le LCD
donne un niveau supérieur de convivialité.

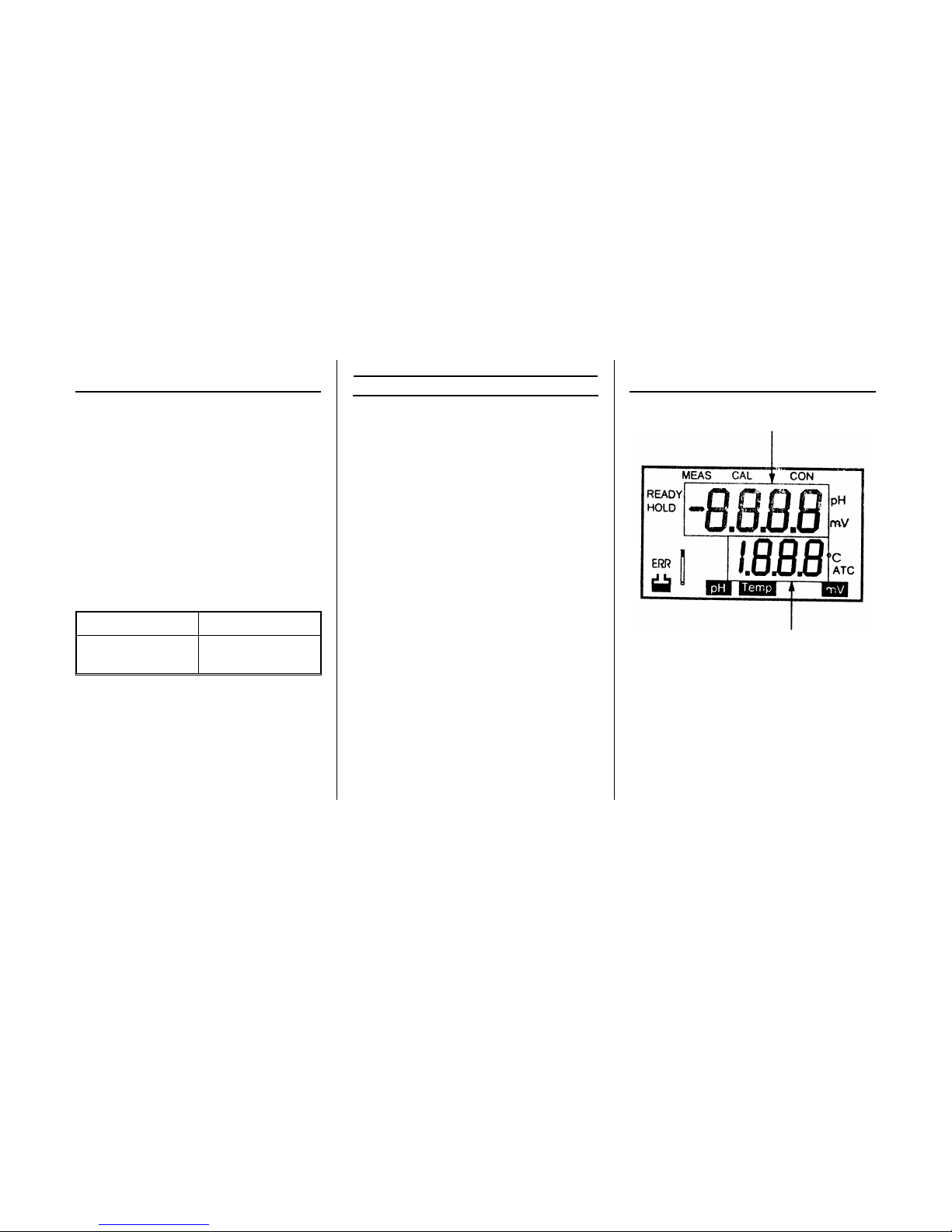

1.3.1 LCD - Champs de données
Affichage principal
Affichage secondaire
8

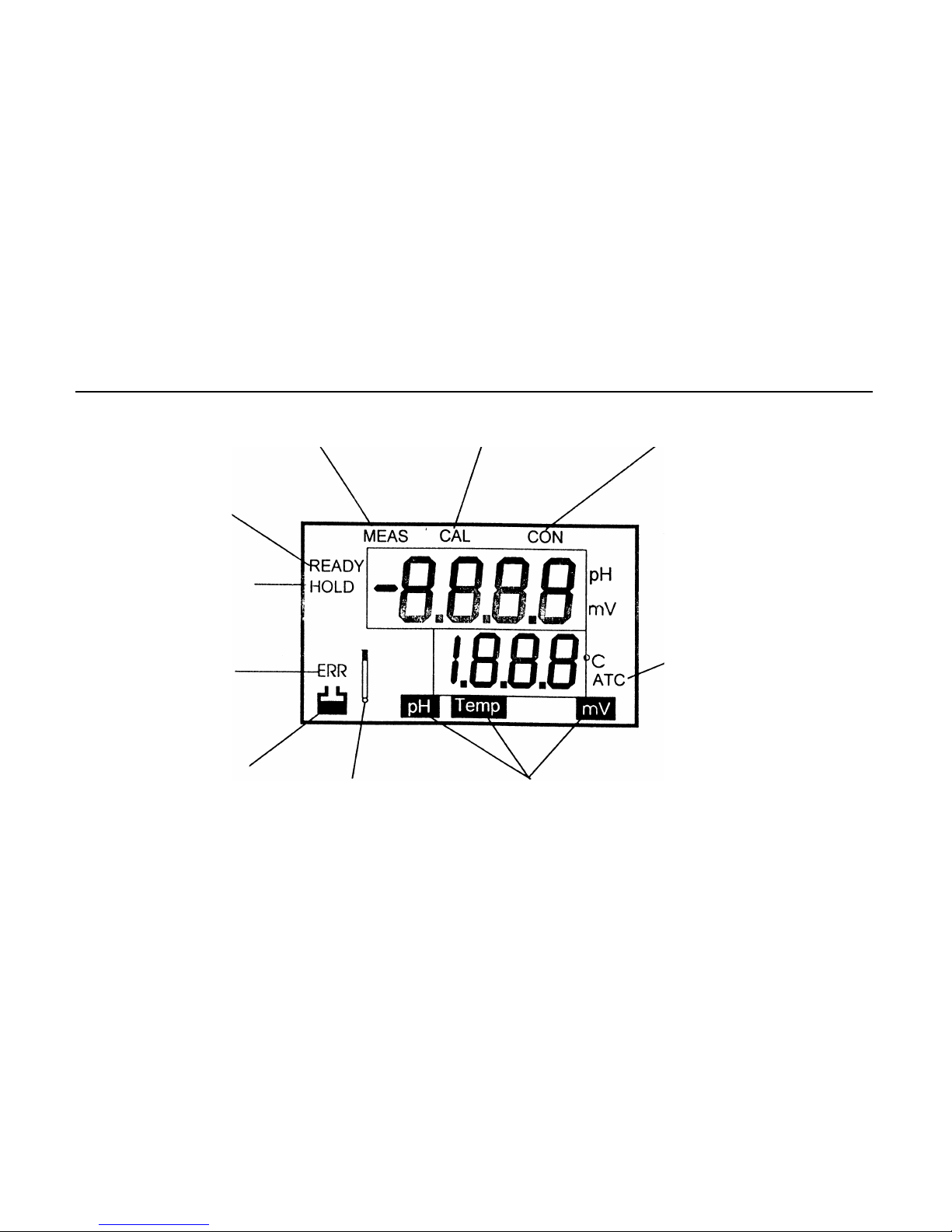

1.3.2 LCD - Description
MEAS (mesure) - L'appareil est
en mode de mesure.
CAL (étalonnage) - L'appareil est
en mode d'étalonnage.
READY (prêt) - La valeur
mesurée s'est stabilisée.
HOLD (blocage) - La
valeur affichée est figée.
ERR - Une erreur s'est produite
pendant le fonctionnement.
Tampon - Avertit l'utilisateur
qu'il doit choisir un tampon
pendant l'étalonnage ou
indique une erreur de tampon
lorsqu'il clignote en même
temps que l'indicateur ERR.
ELECTRODE - Indique une
erreur au niveau de l'électrode
lorsqu'elle apparaît avec ERR.
Modes de mesure de l'appareil.
CON - Confirmation des valeurs
d'étalonnage.
ATC (CAT = Compensation Automatique
de Température) - Si ATC n'est pas affiché,
la sonde de température n'est pas connectée.
Dans ce cas, la compensation manuelle de
température est activée.
9

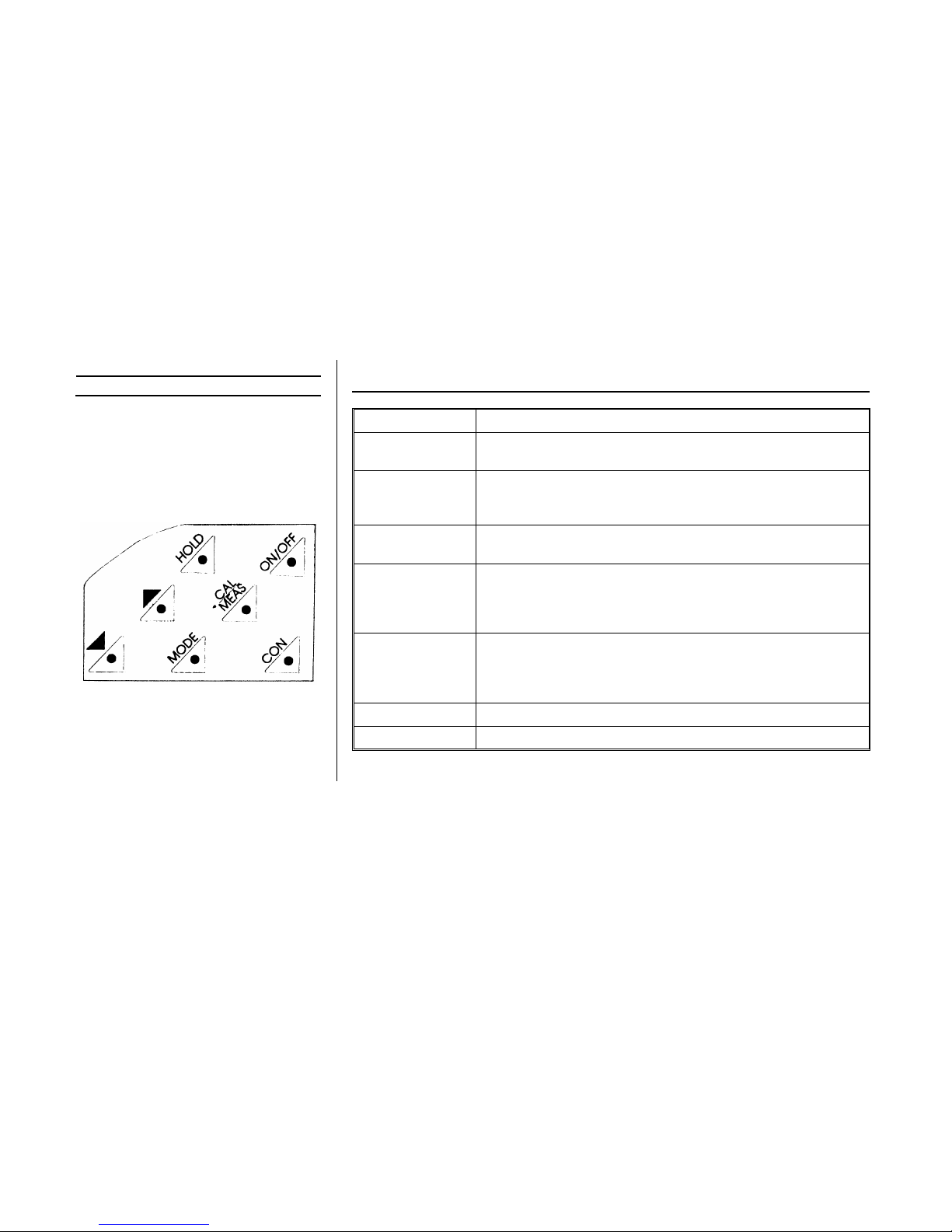

1.4 CLAVIER
Un grand clavier à membrane avec
sensation de déclic rend cet appareil facile
à utiliser. Des symboles graphiques sont
utilisés chaque fois que cela est possible
pour donner à l'utilisateur une
compréhension intuitive des opérations.
1.4.1 Fonctions du clavier
Touche Description
ON/OFF
(marche/arrêt)
Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous
tension, il démarre automatiquement en mode de mesure du pH.
CAL/MEAS
(étalonnage/mesure)
Actionner pour faire passer l'appareil du mode de mesure au mode
d'étalonnage et inversement. Cette touche peut être utilisée pour
certaines options de l'étalonnage de température.
MODE Permet de passer aux différents modes de mesure disponibles : pH /
température / mV.
∆
Sélectionne l'option suivante de tampon de pH supérieur en mode
d'étalonnage du pH. Utilisée également pour faire augmenter la
valeur de température jusqu'à la valeur désirée lors de l'étalonnage de
la température.
∇
Sélectionne l'option suivante de tampon de pH inférieur en mode
d'étalonnage du pH. Utilisée également pour faire diminuer la valeur
de température jusqu'à la valeur désirée lors de l'étalonnage de la
température.
HOLD (blocage) Fige une mesure.
CON Confirme la valeur sélectionnée pour l'étalonnage.
